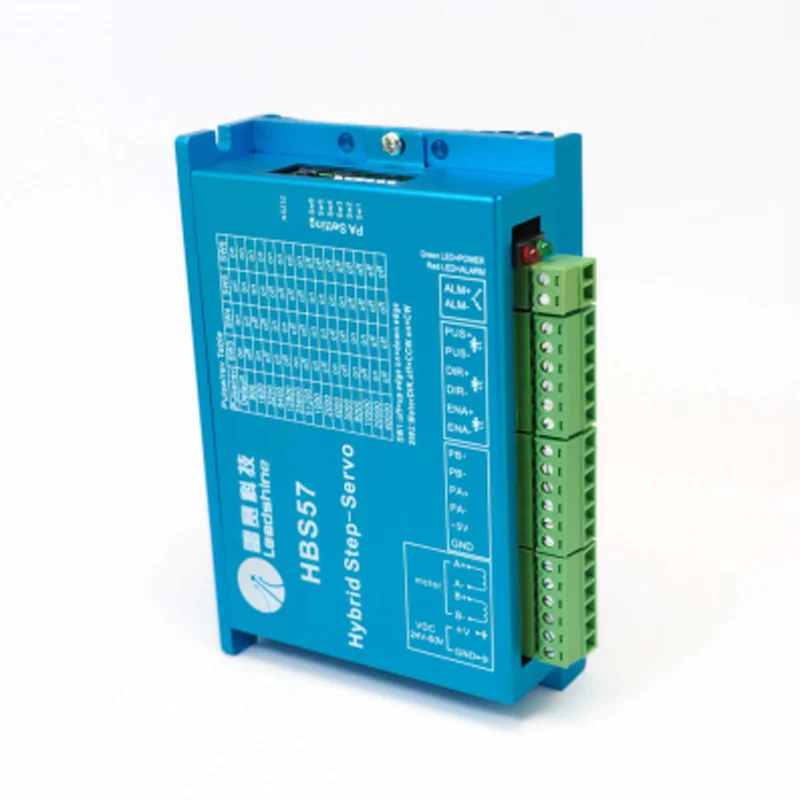

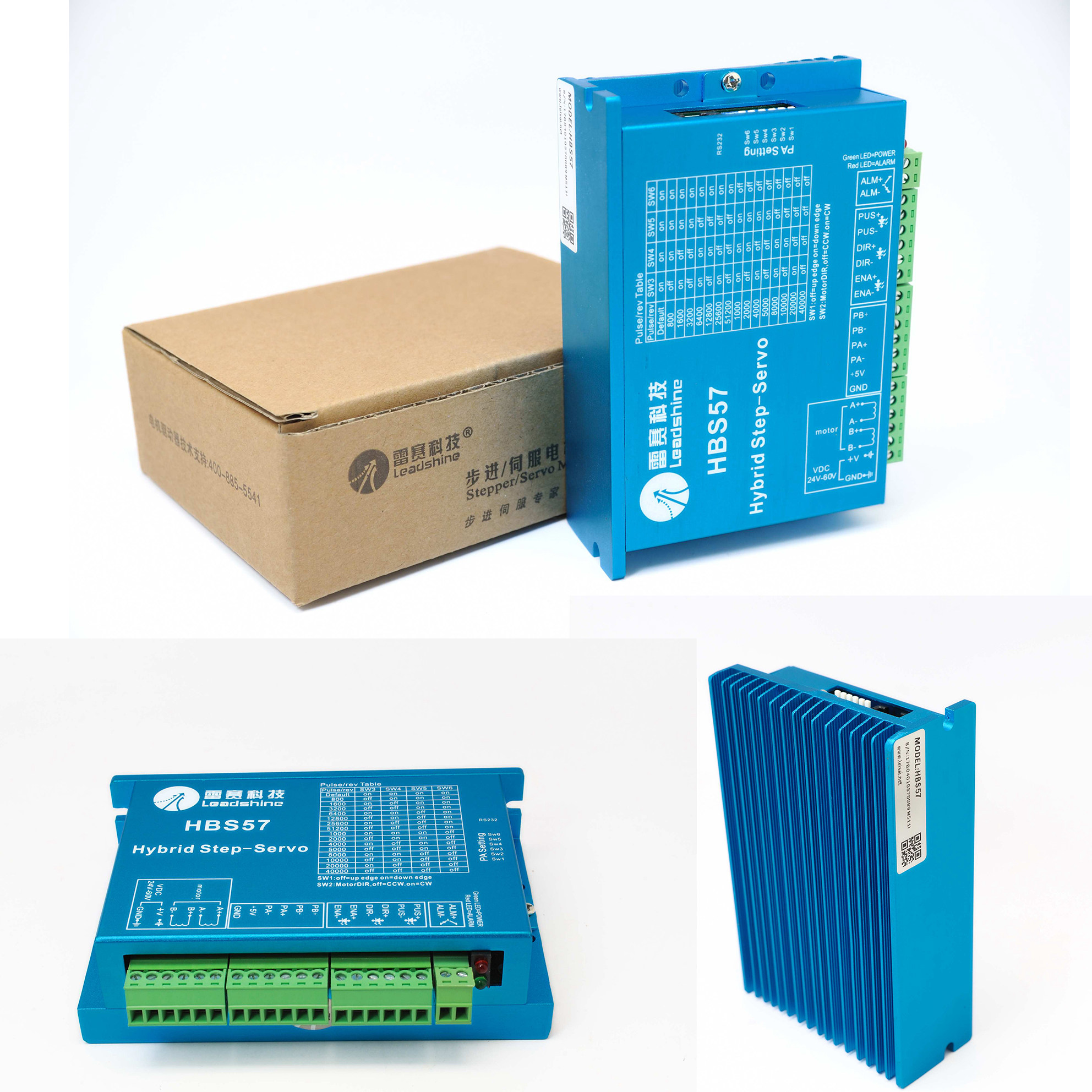

Гибридный сервопривод HBS57 с 57 сериями ток замкнутого цикла: 7А диапазон деления: 200

Гибридный сервопривод HBS57 с 57 сериями ток замкнутого цикла: 7А диапазон деления: 200

Обзор

Использование специального управления двигателемDSPЧип и векторная технология управления замкнутым циклом для полного решения проблемы потери шагов шаговых двигателей открытого цикла, значительно улучшая при этом высокую скорость работы двигателя, снижение нагрева двигателя и снижение вибрации двигателя, улучшение скорости и точности обработки машины, а также снижение производительности машины.Когда двигатель постоянно перегружен, драйвер своевременно Выводит сигнал тревоги, который имеет такую же надежность, как и Сервосистема переменного тока.ВРазмер установкиHBS507Адаптер полностью совместим с57Серия шаговых двигателей, которая удобна для обновления традиционных шаговых приводов, и стоимость составляет всего половину серводвигателя переменного тока.Особенности:

Lemire drivably поддерживает57Гибридный Серводвигатель рамка
Диапазон входного напряжения:18-50 В постоянного тока ~
Максимальный пиковый ток:. 7А
Диапазон разделения:200 is ~ 51200ppr
Вход сигнала: дифференциальный/Пульс с одним концом/Направление
Оптический изоляционный вход, защита от сильных помех
Частота импульсного отклика:200 кГц
Функция последовательной связи, сила тока и разделение могут быть отрегулированы произвольно, сигнал края, Сигнал Выходной логики и другие функции могут быть отрегулированы
. Функция автоматического настройки параметров включения
Векторное управление замкнутым контуром для обеспечения высокой скорости и высокой выходной мощности двигателя, обеспечивая при этом, что двигатель не теряет шаг за шагом
Переменный ток управления, тепло двигателя значительно уменьшается, чтобы уменьшить
Ультра-низкий Вибрационный шум. Это
Имеет перенапряжение, перегрузки по току, погрешность отслеживания и другие функции защиты
.

Область применения

Подходит для всех видов оборудования и инструментов для автоматизации малого и среднего размера, таких как: гравировальный станок, машина для зачистки проводов, маркировочная машина, станок для резки, лазерный станок, плоттер, медицинское оборудование, станки с ЧПУ, автоматическое сборочное оборудование, оборудование для электронной обработки и т. Д.Это особенно эффективно в устройствах, где Пользователи ожидают низкий уровень шума и высокую скорость.

Технические параметры:

1.Электрические индикаторы

Параметр

HBS57

Минимальное значение

Типичное значение

Максимум

Блок

Непрерывный выходной ток

0

-

6

A

Входное напряжение источника питания

+ 18

36

+ 50

Vdc

Логический входной ток

7

10

20

Ма

Частота импульса

0

200

500

КГц

Сопротивление изоляции

500

МОм

Обеспечивает ток кодировщика

50

Ма

2.Определение интерфейса

1) Входные порты двигателя и мощности

Номер терминала

СимволНет.

НазваниеНазывается

Сказал:Ming

1

A +

ДвигательA +Фазовая обмотка

2

А-

ДвигательА-Фазовая обмотка

3

B +

ДвигательB +Фазовая обмотка

4

Б-

ДвигательB +Фазовая обмотка

5

+ Vdc

Входной источник питания постоянного тока

+ 18 В ~ + 50 в

6

GND

Входная мощность заземления

0 В

2) Входной порт сигнала кодировщика:

Номер терминала

СимволНет.

НазваниеНазывается

Сказал:Ming

1

EB+

Кодировщик двигателяBФазовый положительный вход

2

EB-

Кодировщик двигателяBФазовый отрицательный вход

3

EA+

Кодировщик двигателяAФазовый положительный вход

4

EA-

Кодировщик двигателяAФазовый отрицательный вход

5

VCC

Источник питания кодировщика

+ 5 В

6

EGND

Датчик мощности заземления

0 В

3) Контрольный порт сигнала

НазваниеНазывается

Сказал:Ming

Пул+

Импульсный Входной сигнал:

Эффективная кромка импульса регулируется, по умолчанию повышающаяся кромка импульса эффективна; Для надежного ответа на импульсный сигнал ширина импульса должна быть больше, чем1.2мкс.Если+ 12 ВИли+ 24 ВИспользуется, требуется сопротивление серии.

Пул-

DIR+

Направление входного сигнала:

Высокая/Сигнал низкого уровня, для обеспечения надежной коммутации двигателя, сигнал направления должен бытьСозданПо крайней мере5 мксПеред импульсным сигналом.Если+ 12 ВИли+ 24 ВИспользуется, требуется сопротивление серии.

DIR-

Эна+

Включите контрольный сигнал. Этот входной сигнал используется для включения или отключения вывода драйвера.Когда ЭнаПодключен к низкому уровню (или включена внутренняя фотомуфта), драйвер отключает ток каждой фазы двигателя, чтобы сделать двигатель в свободном состоянии и не реагирует на импульсный сигнал.

Когда эта функция не нужна, терминал включения сигнала может оставаться плавающим.

Если+ 12 ВИли+ 24 ВИспользуется, требуется сопротивление серии.

Эна-

ALM+

Выход сигнала неисправности в виде открытого коллектора.

Логика выхода неисправности можетКомплектИзготовитель:ПКПрограммное обеспечение.

ALM-
