Особенности:

Частотный диапазон: 1 Гц-75 МГц (на самом деле, он может работать до 78 МГц).

Четырехзначное или пятизначное разрешение дисплея (например, x.KHz xxx, x.xxx.MHz или xx.xxMHz).

Диапазон автоматического переключения с различными временами ворот.

Сложение или вычитание программируемого смещения частоты.

Вход импеданс: 1,1 м, параллельно о 10pF.

Входная чувствительность: Обычно менее 20 мВ RMS от 1 Гц-100 кГц, поднимается до 35 мВ при 20 МГц и 75 мВ при 50 МГц (150 мВ при 78 МГц).

Потребление тока: 50 мА с входом от 7 до 9 В.

Дополнительный (настраиваемый) Энергосберегающий режим, который автоматически отключает дисплей, если частота не изменится значительно в течение 15 с.

Характеристики:

Тип: набор "сделай сам"

Частотный диапазон: 1 Гц-75 МГц

50 МГц Вход импеданс: 1,1 м, наряду с о 10PF

Разрешение: макс. 1 Гц

Потребление тока: 50 мА с входным разъемом 7-9 в

Разъем входа: BNC

Дисплей: цифровой светодиодный дисплей

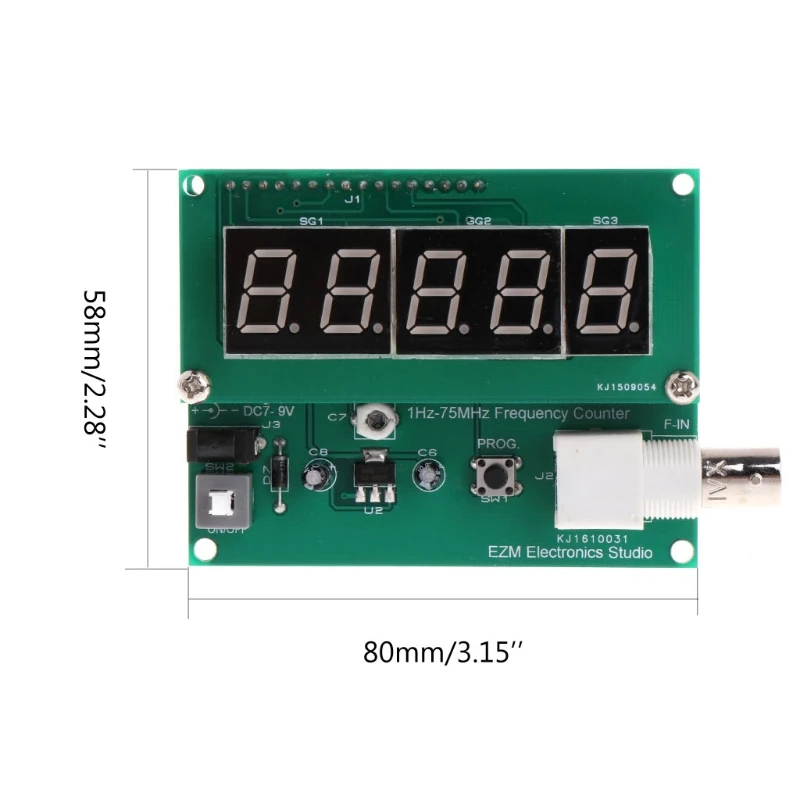

Размер печатной платы: 80x5 8 мм/3,15x2,28"

Количество: 1 комплект

Примечание:

Допускается ошибка в 1–3 мм из-за измерений вручную Пожалуйста, убедитесь, что вы не возражаете, прежде чем сделать ставку

Из-за разницы между различными мониторами изображение может не отражать фактический цвет изделия. Спасибо!

Розничная посылка отсутствует

Посылка:

1 комплект x измеритель частоты DIY Kit

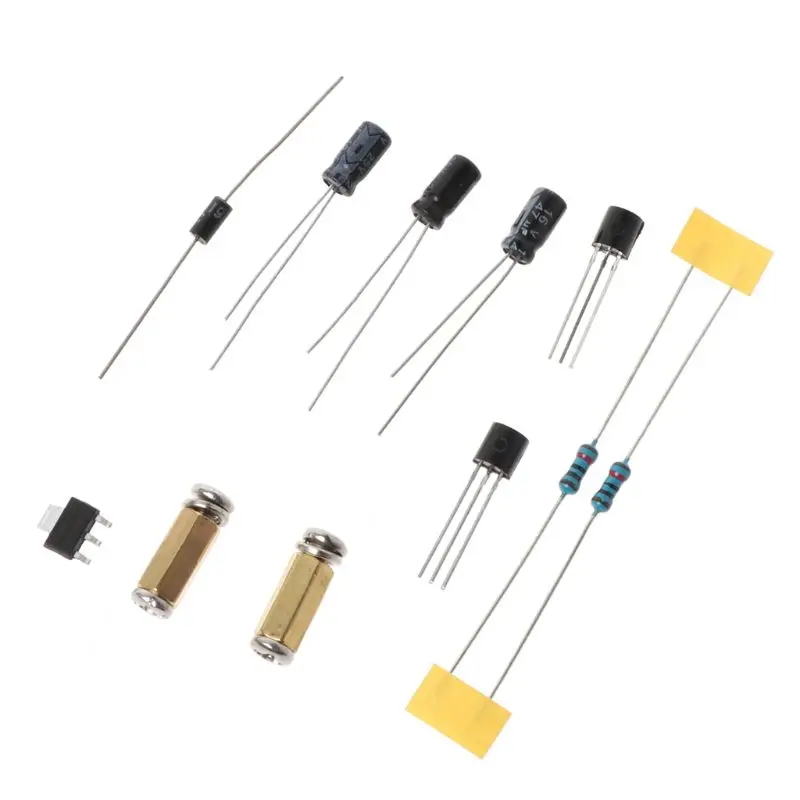

Список материалов:

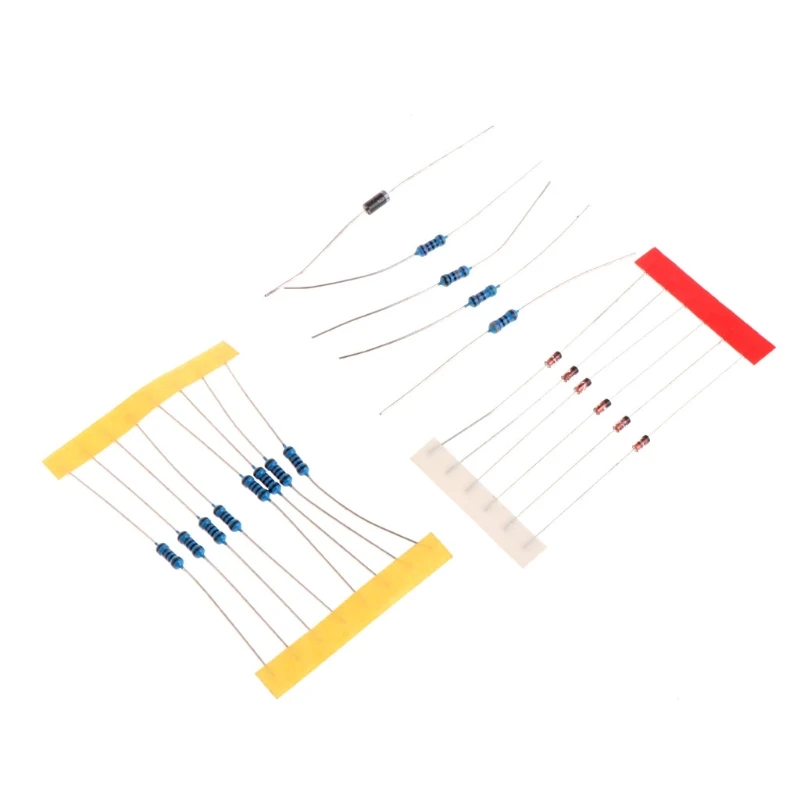

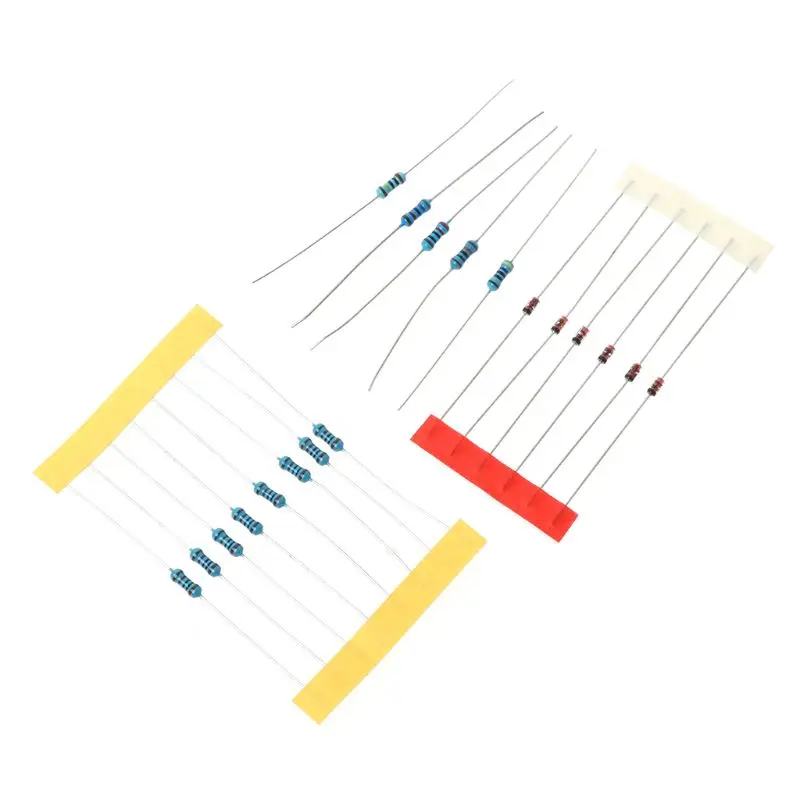

Резисторы (0,25 W , 1%):

8 x R1-R8 1 k

2 x R9, R15 10 k

1 x R10 100 k

1 x R11 1 м

1 x R12 220

1 x R13 56 k * В соответствии с различными партиями C3355, сопротивление может меняться

1 x R14 470

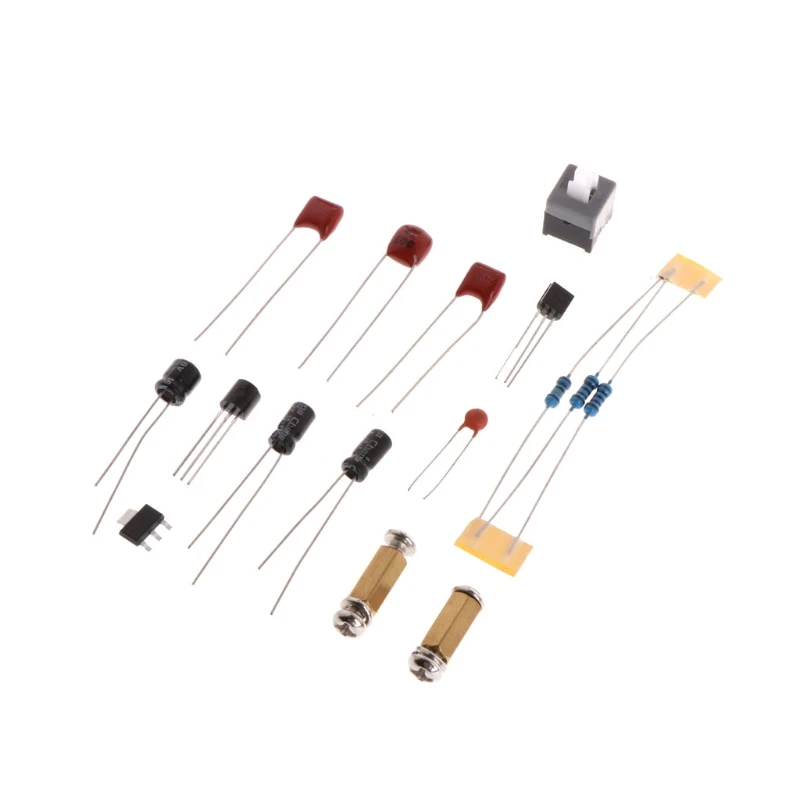

Конденсаторы:

1 х C1 470n полипропилен

1 x C2 100 p керамика

2 x C3 C5 100n полипропилен

1 x C4 47u электролитический

2 x C6, C8 10u электролитический

1 x переменная C7 6-40 p

2 x C14, C15 22 p керамика

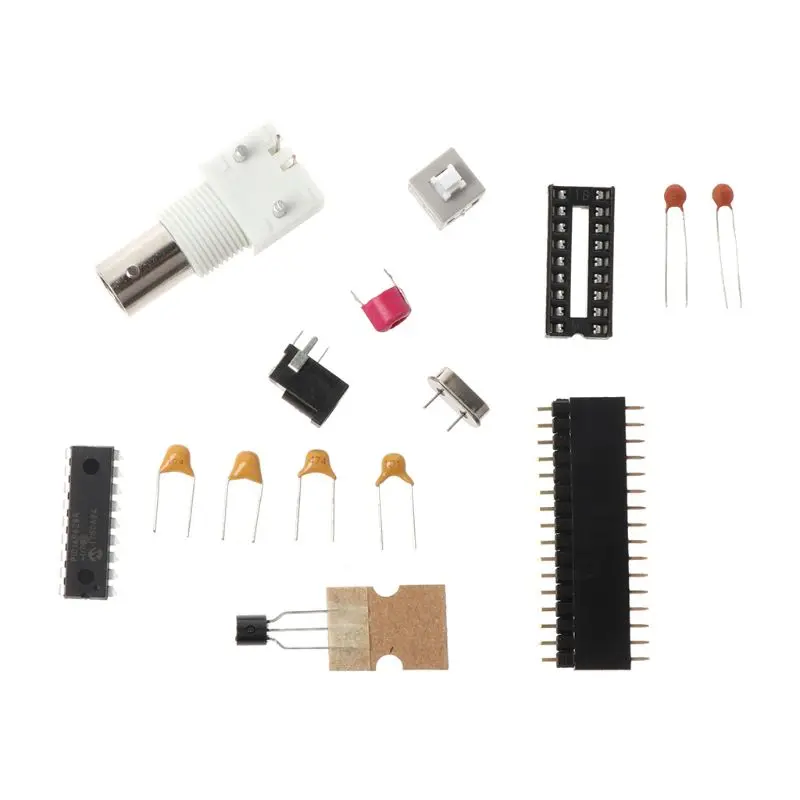

Интегральные схемы:

1 x U1 PIC16F628A (запрограммирован) + 18pin IC розетка

1 х U2 LM1117-5V SMD

Транзисторы

1 x Q1 C945

1 x Q2 J310

1 x Q3 C3355

Диоды:

6 x D1-D6 1N4148

1 x D7 1N5819

Различные:

1 x J1 SIL гнездо и заголовок 16Pin

1 x разъем BNC J2

1 x J3 DC_CZ_ZM гнездо адаптера DC

1 x Кнопка переключения SW1 AN_SW

1 x Кнопка переключения SW2 SW2X2

1x1 Кристалл 20 МГц

2 x SG1 7-ми сегментный 2-цифровой дисплейный общий катод Красный

1 x SG3 7-ми сегментный 1-цифровой дисплейный общий катод Красный

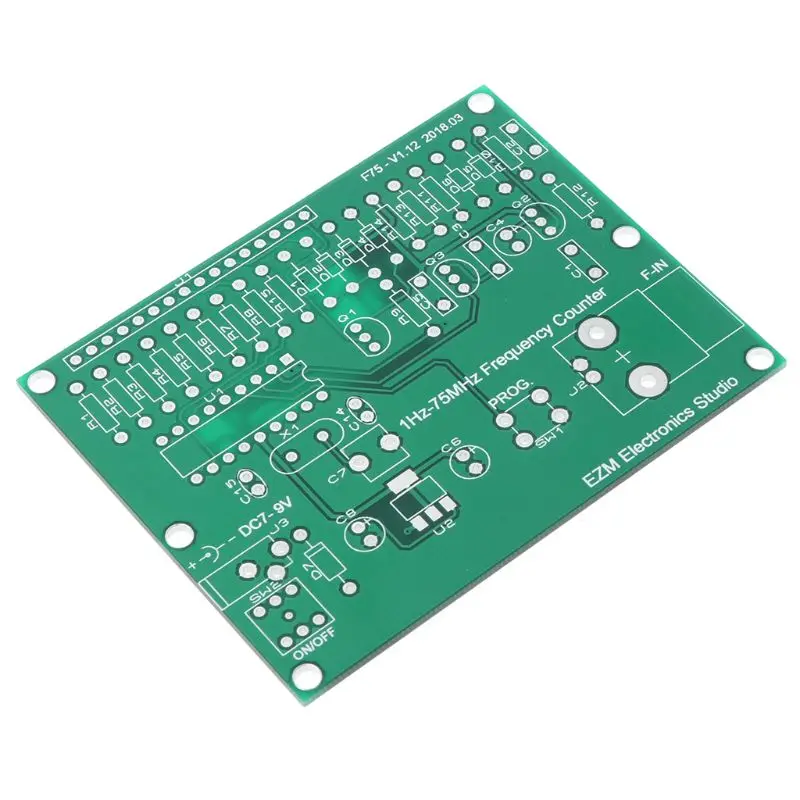

1 х PCB Основной

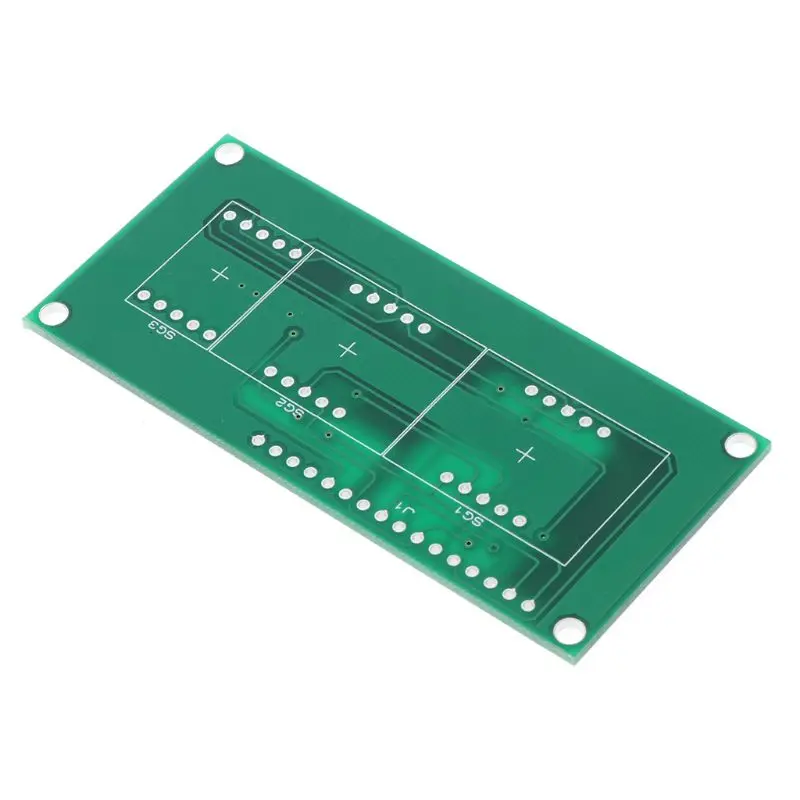

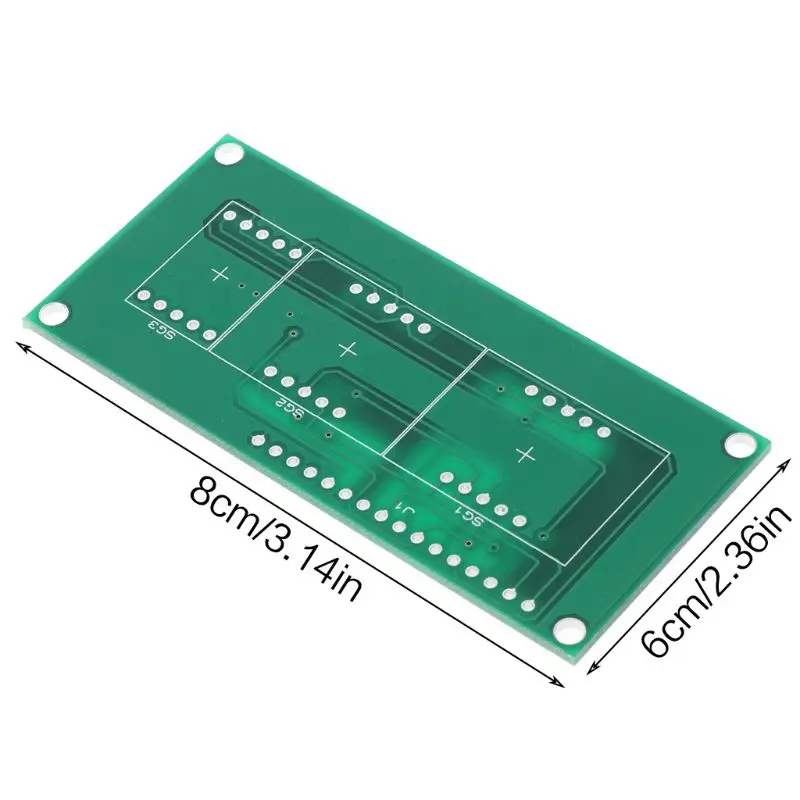

1 x дисплей PCB

2 x Медный столб + пружинная шайба
