Анализатор векторного сопротивления N1201SA RF измеритель антенны SWR тестер

Анализатор векторного сопротивления N1201SA RF измеритель антенны SWR тестер

Этот продукт представляет собой портативный антенный тестер, импеданс радиочастотного устройства и импенданс платы. Компактный размер и легко носить с собой, идеально подходит для использования на открытом воздухе и на большой высоте. С одноточечным измерением, функцией сканирования, измерением мощности, информацией о системе, измерением и функцией калибровки. Высокое разрешение, с функцией калибровки, точным измерением и экономичным. Вы можете попробовать.

Особенности:

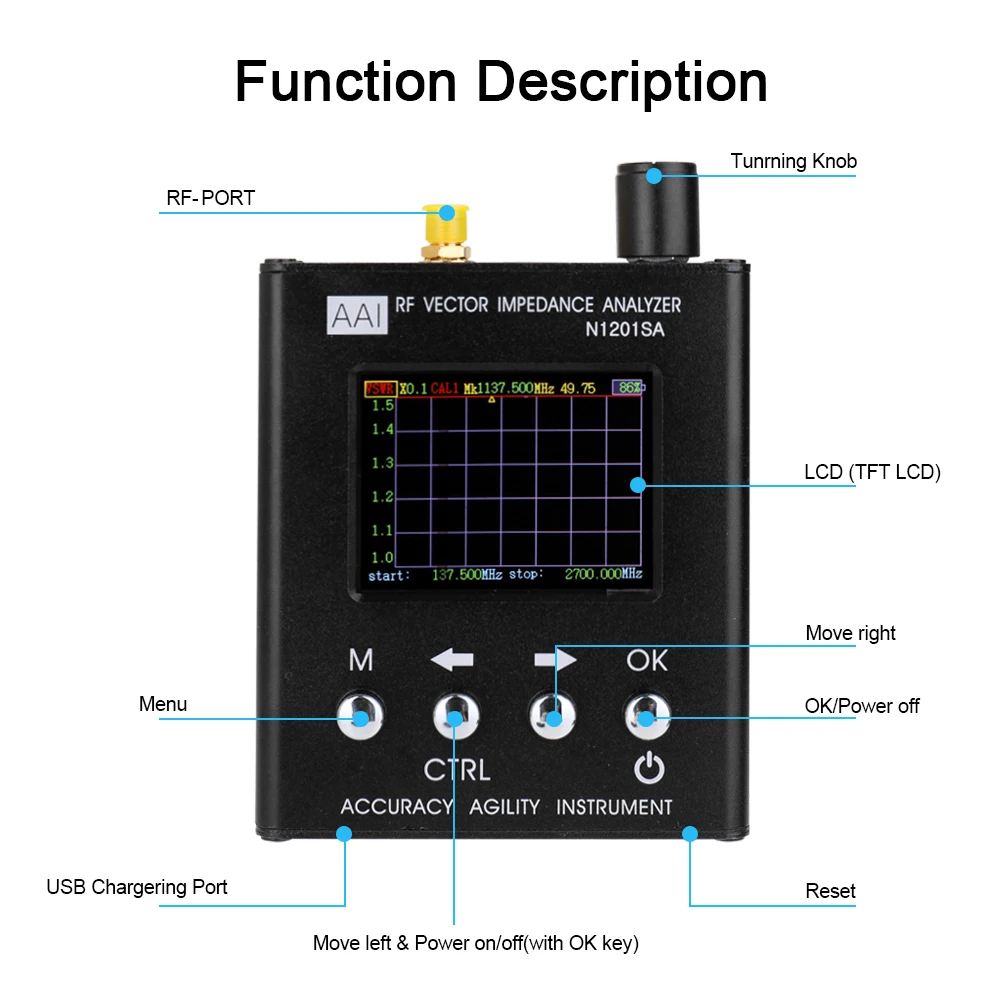

Этот инструмент имеет 4 основных рабочих интерфейса: измерение одной точки, функция сканирования, измерение измерителя мощности, Системная информация, измерение и калибровка.
Загрузка по умолчанию в одноточечный интерфейс измерения.
Высокое разрешение, с функцией калибровки, точным измерением и экономичным.

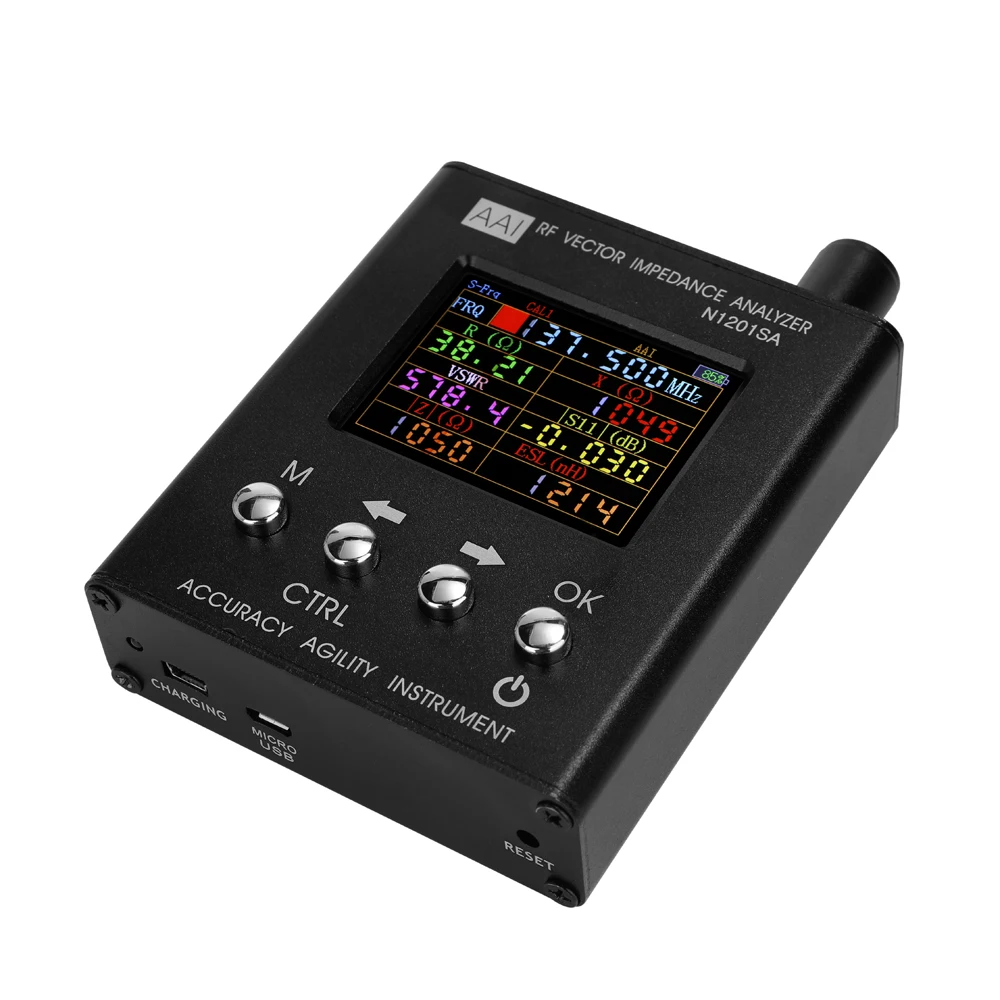

Серия N1201SA представляет собой ручной прибор для измерения векторного сопротивления радиочастоты, простой в использовании, простой в эксплуатации.
Встроенный высокой емкости 4,2 V, 2000 мАч полимерный литий клеток, для мобильных устройств и использования на открытом воздухе, обеспечивает Время непрерывной работы более 4 часов.
Выключение автоматически сохраняет параметры настройки без вмешательства человека, после запуска настройки интерфейса полностью такие же, как и отключение питания, использование очень удобно.
Может использоваться для проверки антенны, импеданса радиочастотных устройств.
Поскольку измерение сопротивления RF требует калибровки, вам необходимо приобрести отдельную калибровку.

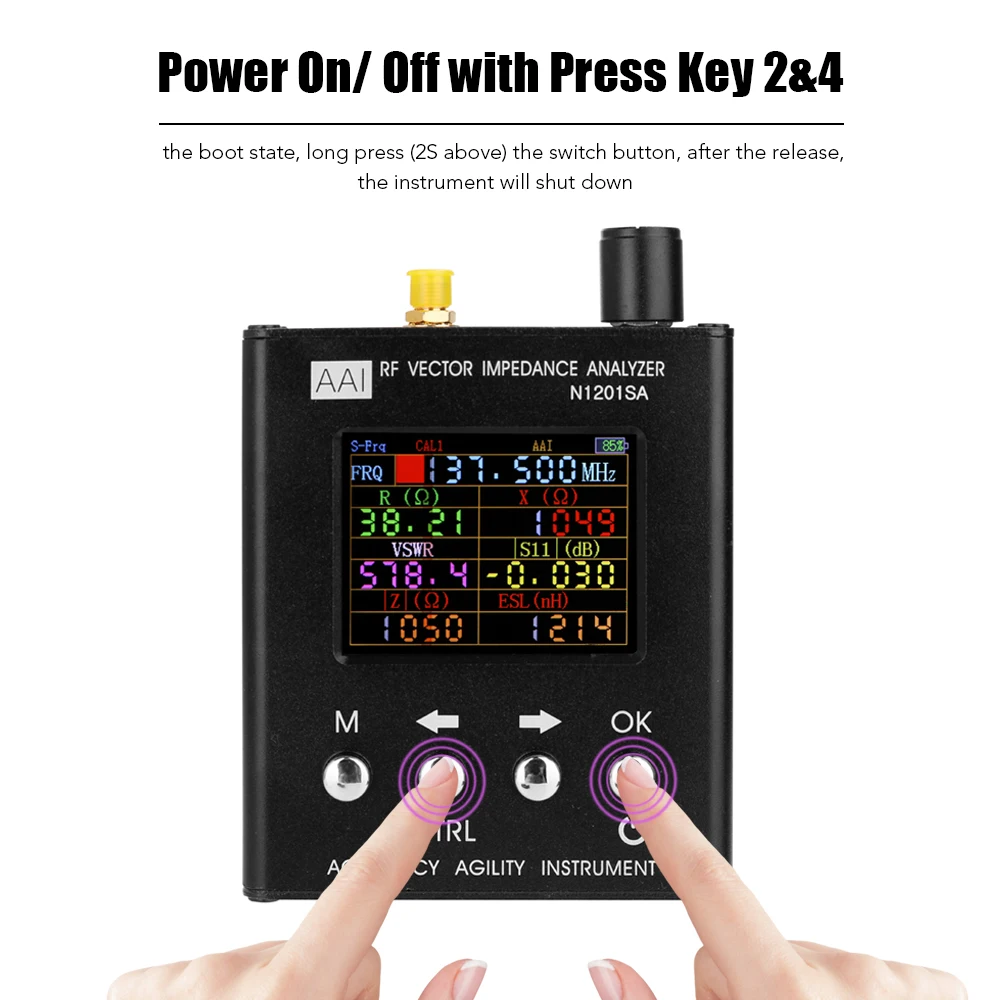

Запуск и завершение работы:
Удерживайте нажатой клавишу CTRL, чтобы включить кнопку включения.
Состояние загрузки, нажмите (2S выше) кнопку переключения, после освобождения инструмент отключится.

Характеристики:
Название: N1201SA
Частота: от 137,5 МГц до 2700 МГц
Интервал: 1 кГц
Дисплей: 2,4 дюймов TFT, пикселей 320*240(QVGA)
Батарея: 1 * полимерный литий клеток, 4,2 V, 2000mAH, 7.4Wh (все указанные аккумуляторы входят в комплект поставки)
Мощность рассеивания по уровню поверхности: <1,5 W
Ток зарядки: 400 мА

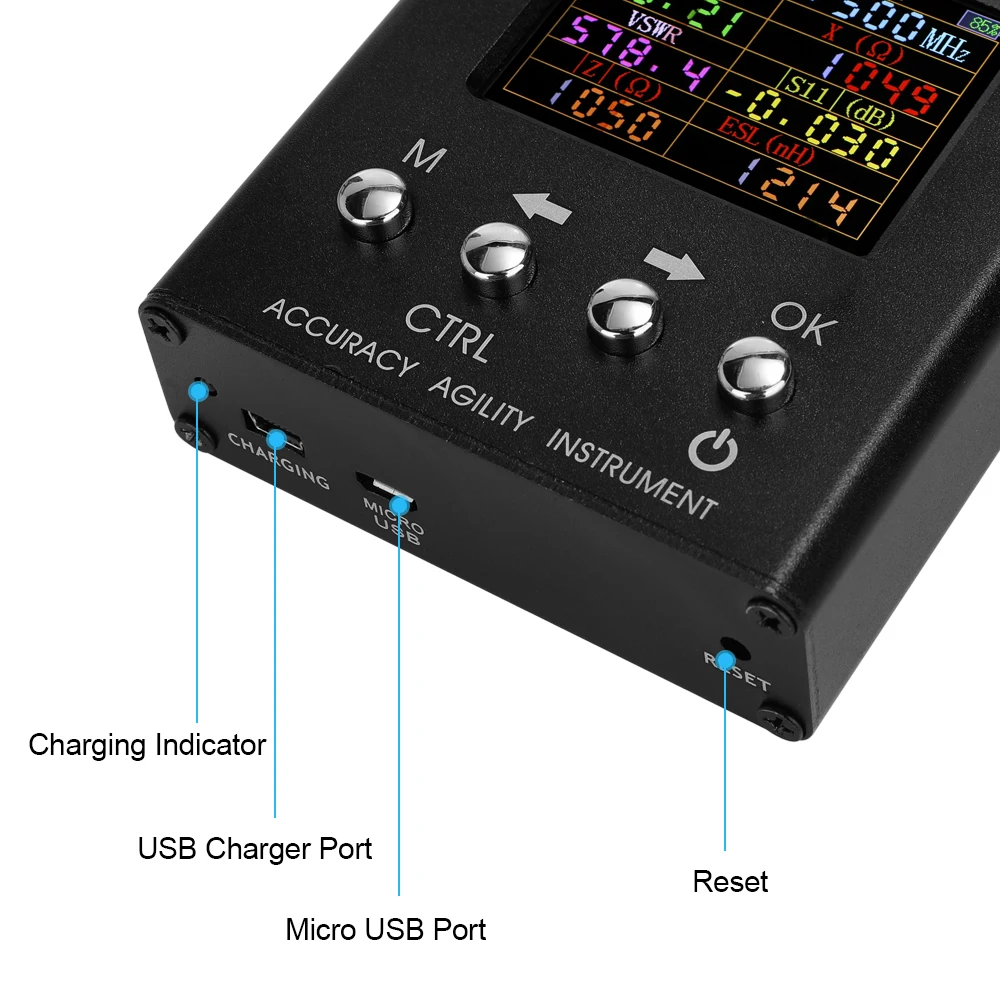

Порт зарядки: Mini USB; Micro USB (два интерфейса служат только как порт зарядки)
Автоматическое выключение питания: настраиваемый (обычно включено, 5 минут до 60 минут опционально)
Измерения: сопротивление/reactance/VSWR/s11
Коэффициент разрешения: 4 биты эффективных цифр
Точность частоты: <± 10ppm
Разъем RF: SMA-K
Точки сканирования: 280
Уровень выхода RF: -18 дБм
Рабочая температура: 5 ℃-40 ℃
Атмосферное давление: 860hPa-1060hPa
Ошибка счетчика мощности:
Условия тестирования; Ошибка:
0dBm-8dBm; ± 1dBm
-10dBm-0dBm; ± 1.5dBm
-20dBm-10dBm; ± 2dBm
Диапазон измерения:
Сопротивление:
Диапазон измерения; Измеренное значение: частота <1,3 ГГц; 1Ω-1000Ω (абсолютное значение сопротивления)
Частота> 1,3 ГГц; 1Ω-300Ω (абсолютное значение полного сопротивления)
VSWR:
Частота <1,3 ГГц: 1-65
Частота> 1,3 ГГц: 1-10
S11 (дБ): от 0 до-50 дБ
Ошибка (измерение одной точки):
Сопротивление (условия тестирования; Ошибка):
Z<200ohm, частота <1,3 GHz, абсолютное значение сопротивления * 5% ± 0.1Ω
Z>200ohm, частота> 1,3 GHz, абсолютное значение сопротивления * 25% ± 1Ω
S11 (дБ/°): 0.5 дБ/5 ° (от 0 дБ до-10 дБ); 1 дБ/10 ° (от-10 дБ до-20 дБ); 5 дБ/20 ° (от-20 дБ до-40 дБ)
КСВН по уровню поверхности: <2 ± 0,15; 2 <КСВ <10, эффективное чтение * 10% ± 0,1
Направленность (после калибровки): 137,5 МГц-2 ГГц <35dB; 2 ГГц-2,7 ГГц <25dB

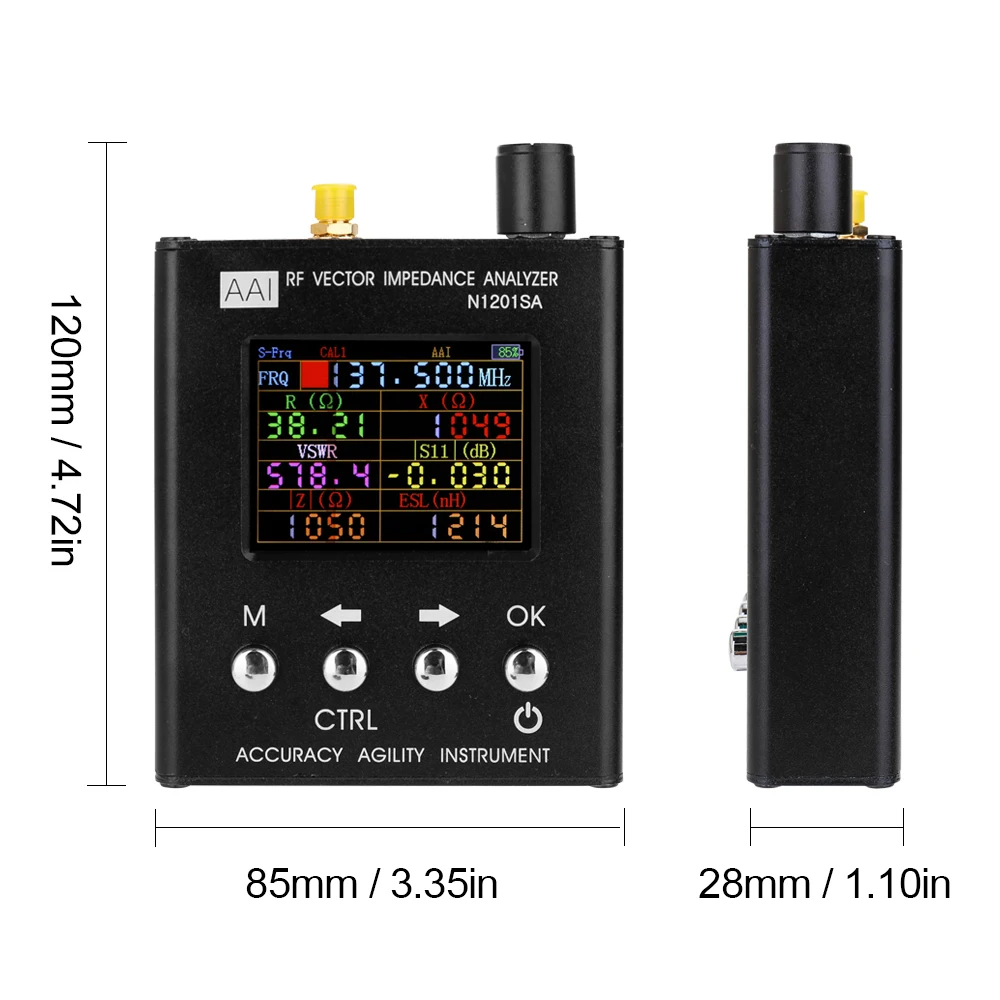

Размер изделия: 120*85*28 мм/4,72*3,35*1,10 дюймов
Вес изделия: 307 г/10,69 унций
Размер посылка: 200*130*50 мм/7,87*5,12 * 1.97in
Вес посылка: 315 г/11,11 унций

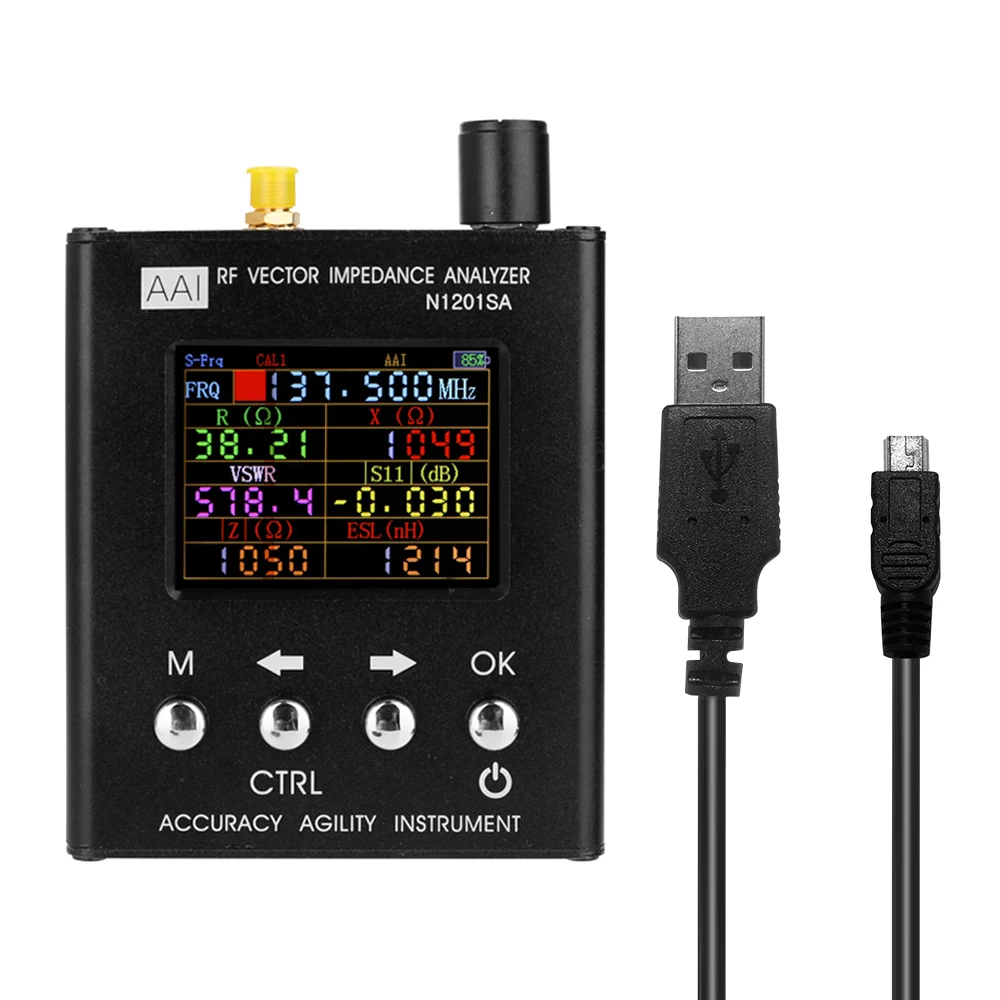

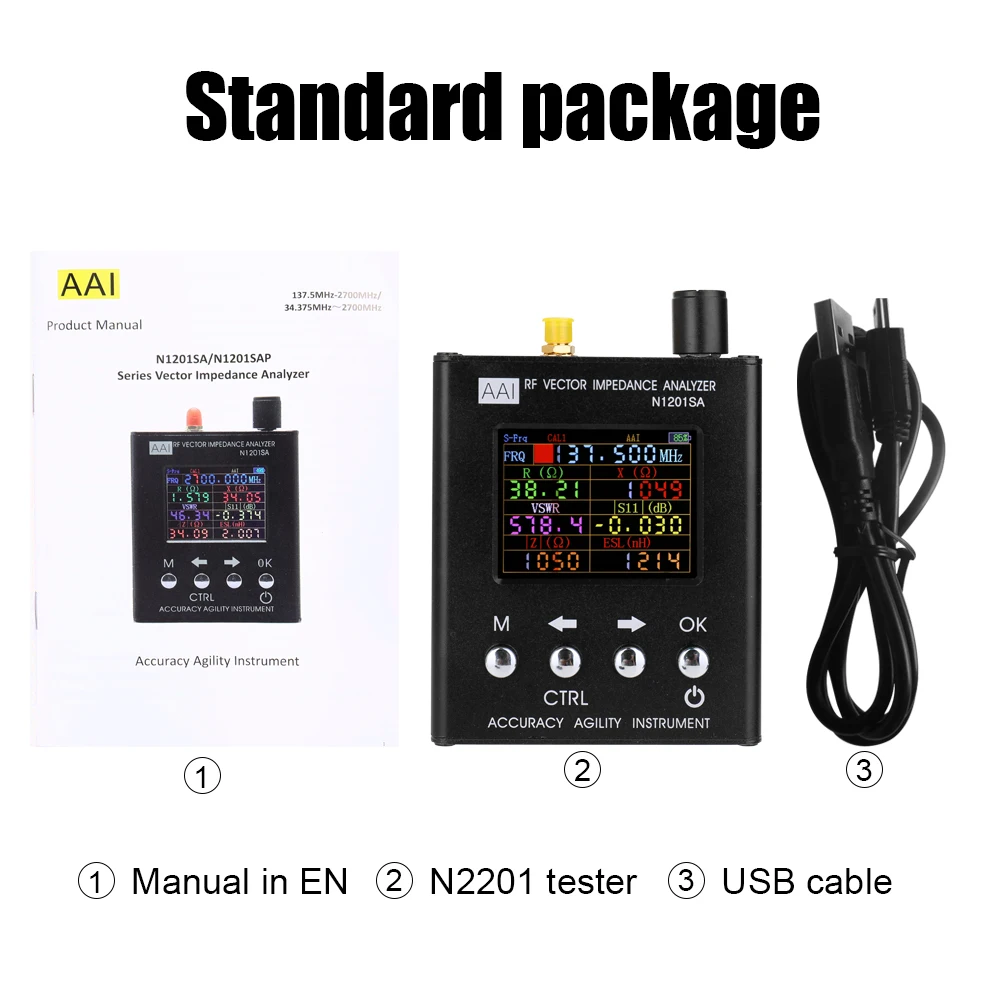

Упаковочный лист:
1 * N1201SA анализатор антенны
1 * USB кабель
1 * руководство на английском языке
