Этот продукт представляет собой портативный антенный тестер, импеданс RF устройства и импеданс платы. Компактный размер и удобство переноски, идеально подходит для особых операций на открытом воздухе и на большой высоте. С одноточечным измерением, функцией сканирования, измерением мощности, системной информацией, функцией коррекции и калибровки. Высокое разрешение, с функцией калибровки, точным измерением и экономичностью. Вы можете попробовать.

Особенности:

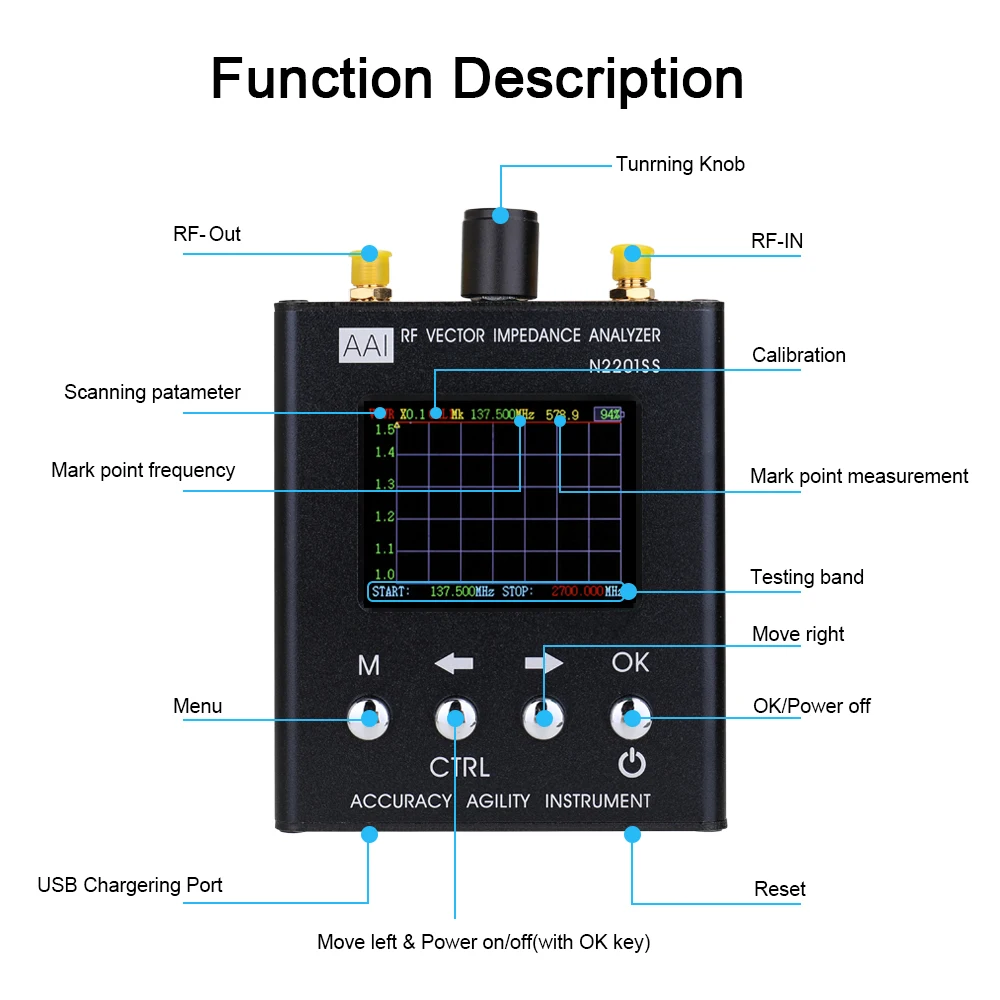

Основные функции этого прибора: измерение в одной точке, функция сканирования, измерение измерителя мощности, информация о системе, коррекция и калибровка.
Загрузка по умолчанию в одноточечный интерфейс измерения.
Высокое разрешение, с функцией калибровки, точным измерением и экономичностью.
Это для тестирования устройства связи малой мощности и микромощности.
Если вы используете его на большой мощности, вам понадобится дополнительная муфта или аттенюатор.
Встроенный полимерный литиевый элемент 4,2 в, 2000 мАч, непрерывное время работы более 4 часов.
Примечание: для удобства пользователя каждый раз настройки калибровки автоматически меняются на настройки калибровки пользователя.
Между тем, чтобы обеспечить целостность калибровки, процесс калибровки, функция автоматического отключения отказывает, постоянная загрузка.

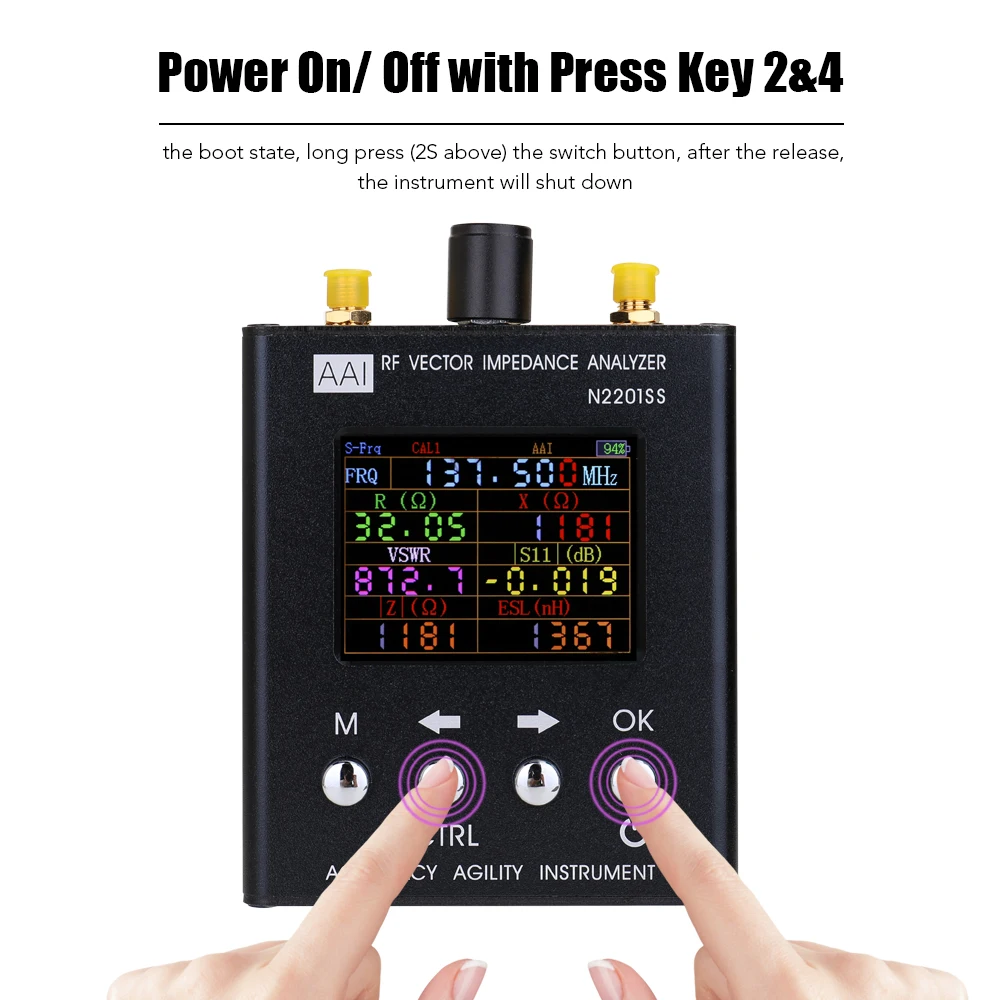

Запуск и выключение:
Удерживайте клавишу CTRL off, нажмите кнопку включения питания.
Состояние загрузки, длительное нажатие (2S и выше) кнопки переключения, после отключения инструмент выключится.

Рекомендуется использовать:
Для обеспечения точности измерений и калибровки разогрейте прибор не менее 15 минут.
Попробуйте использовать высококачественный Радиочастотный кабель и разъемы.
Калиброванный кабель, помеченный на следующий, может не потребоваться калибровать и использовать напрямую.
Процесс тестового кабеля влияет на точность измерения, рекомендуется, по возможности, не выбирать слишком длинный Тестовый Кабель.
Перед измерением и калибровкой убедитесь, что у вас нет сильного беспроводного сигнала, чтобы избежать помех, вызванных неточными измерениями.
Если измерения импеданса сами по себе не понимают, вы можете обратиться к инструкциям и руководствам векторного анализатора сети.
Этот инструмент эквивалентен однопортовому векторному сетевому анализу.

Характеристики:
Название: анализатор антенны
Частота: от 137,5 МГц до 2700 МГц
Расстояние: 1 кГц
Дисплей: 2,4 дюйма TFT, Pixel 320 × 240(QVGA)
Аккумулятор: 1 * полимерный литиевый элемент, 4,2 в, 2000 мАч, Втч (в комплекте)
Рассеиваемая мощность: <1,5 Вт
Зарядный ток: 400 мА

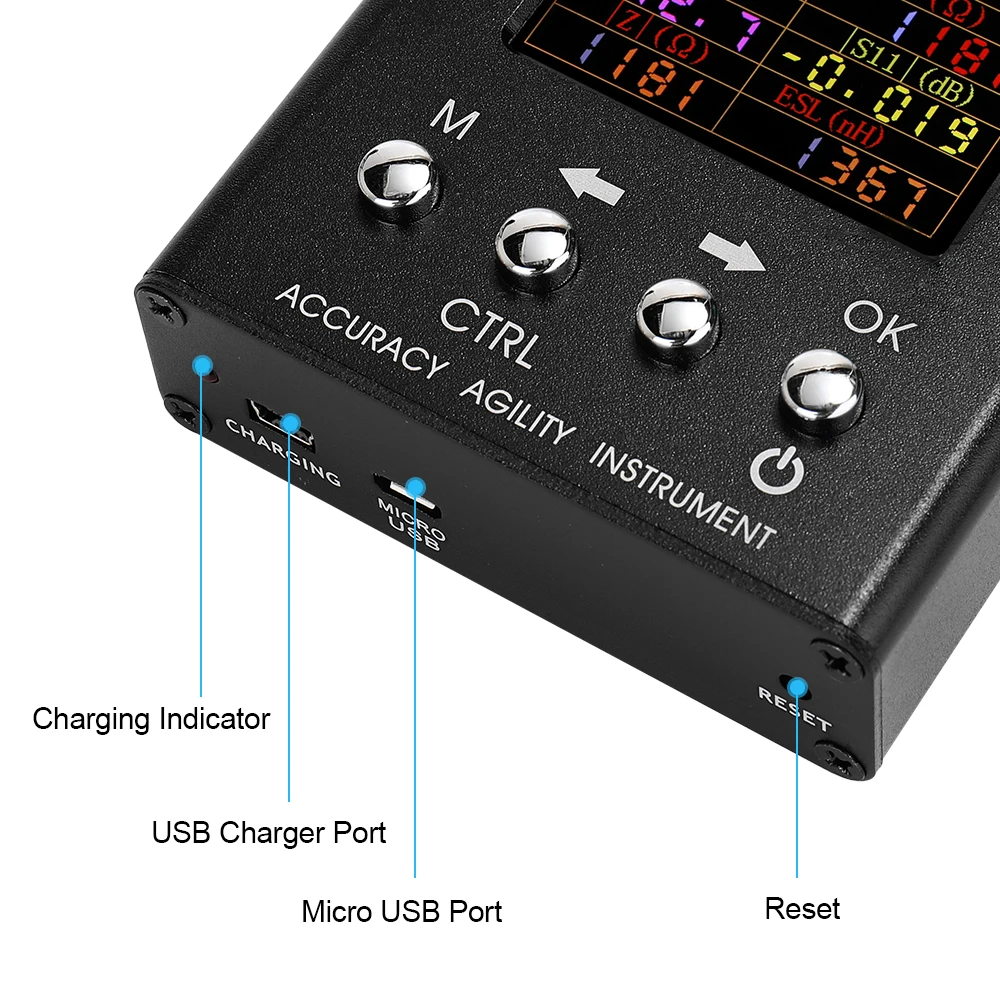

Порт зарядки: Mini USB; Micro USB (только для зарядки)
Автоматическое отключение: регулируется (обычно ВКЛ., от 5 минут до 60 минут дополнительно)
Измеряемые факты: сопротивление/реакция/КСВ/s11
Коэффициент разрешения: 4-битные эффективные цифры
Точность частоты: ± 10ppm

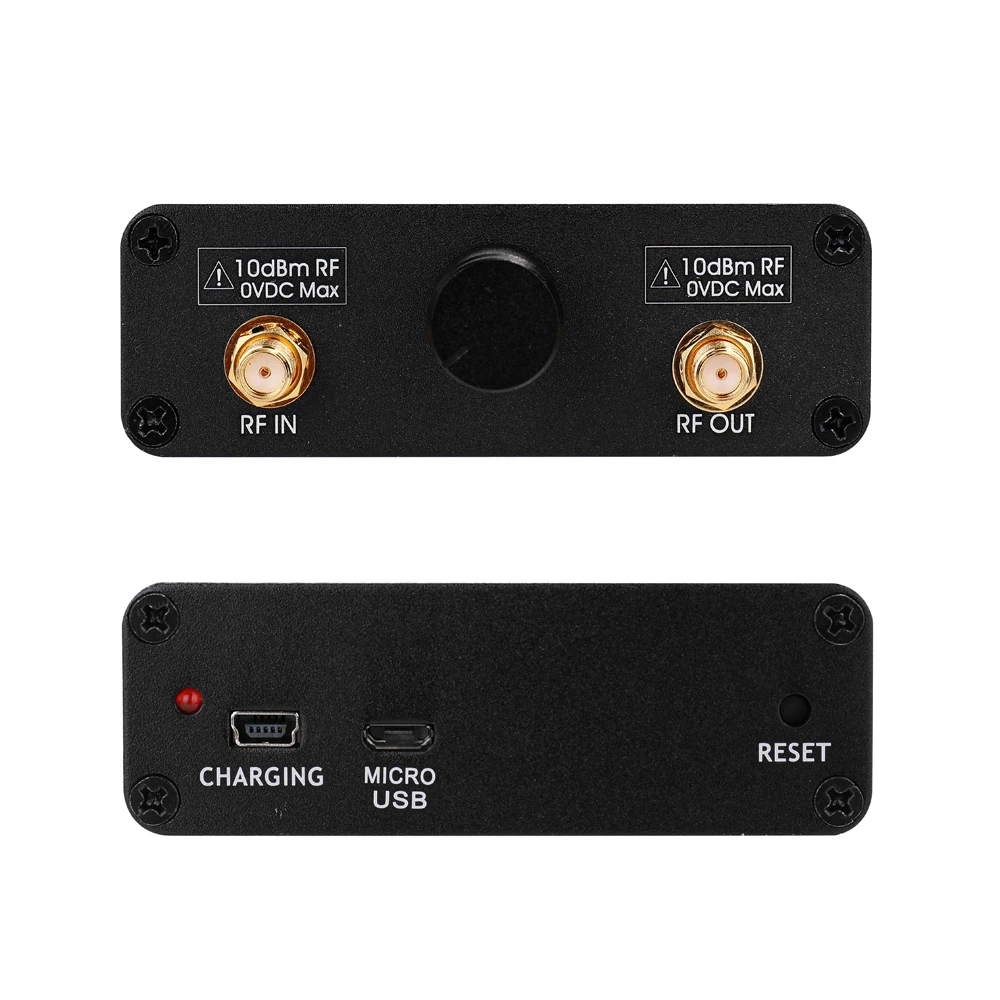

RF разъем: SMA-K
Точки сканирования: 280

Выходной уровень RF:
Частотный диапазон; Уровень:
137,5 МГц-2000 МГц; -11, 5 дБм
2000 МГц-2300 МГц; -6 дБм
2300 МГц-2700 МГц; -8 дБм

Рабочая температура: 5 ℃-40 ℃
Атмосферное давление: 860hPa-1060hPa
Диапазон частот измерителя мощности: 137,5-2700 МГц
Измеритель мощности Максимальная мощность: 8 дБм
Измеритель мощности Минимальная мощность: -20 дБм

Погрешность измерителя мощности:
Условия тестирования; Ошибка:
0dBm-8dBm; ± 1dBm
-10 дБм-0 дБм; ± 1,5 дБм
-20 дбм-10 дБм; ± 2 дБм

Диапазон измерения:
Импеданс: 0,1 Ом-1000 Ом (абсолютное значение импеданса)
КСВ: от 1,000 до 65
S11 (дБ): 0 дБ до-60 дБ

Погрешность (измерение одной точки):
Импеданс:
Z <200Ом, частота <1,3 ГГц, 1,3 ГГц, абсолютное значение
Z>200 Ом, частота> 1,3 ГГц, 1,3 ГГц,
S11 (дБ/°): 0,1 дБ/5 °(0 дБ до-10 дБ); 1 дБ/10 ° (от-10 дБ до-20 дБ); 5 дБ/20 ° (от-20 дБ до-40 дБ)
КСВ: <2, ± 0,15; >2, эффективное считывание * 10% ± 0,1

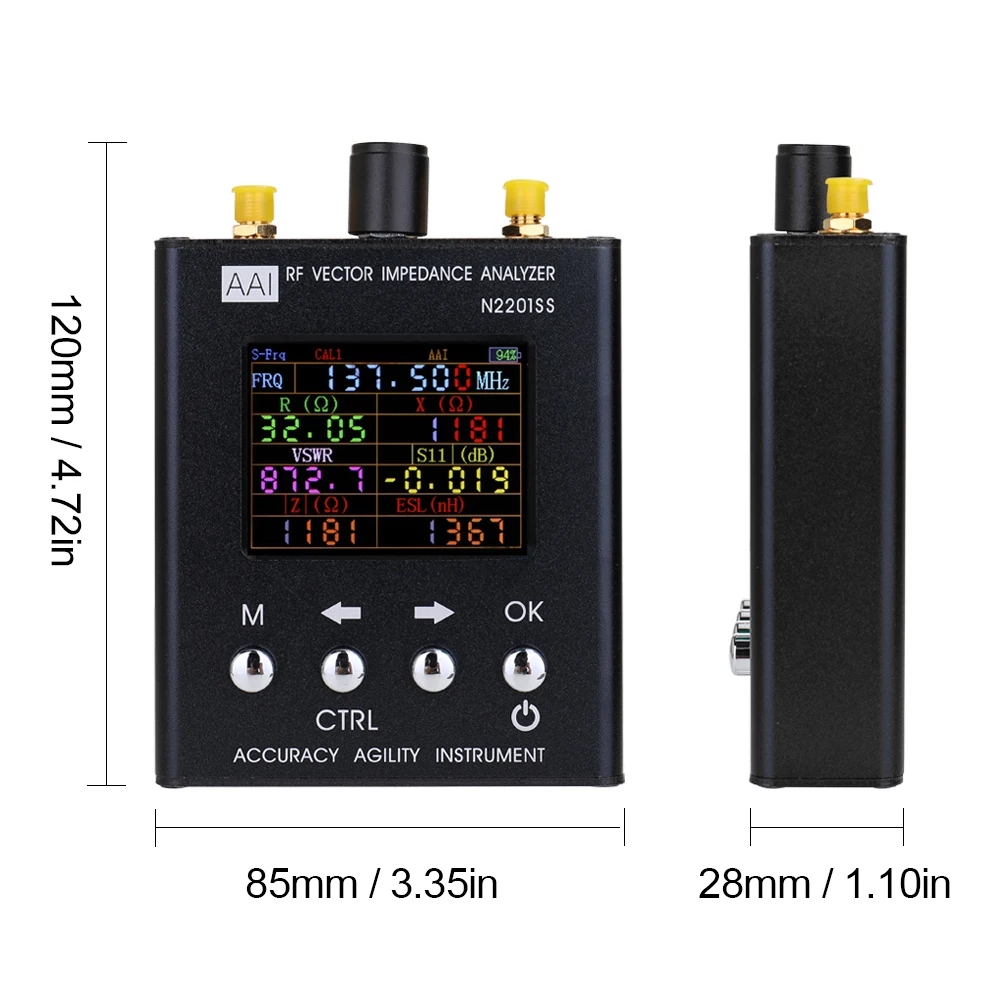

Размер изделия: 120*85*28 мм/4,72*3,35 * дюйма
Вес изделия: 291 г/10,26 унции
Посылка: 200*130*50 мм/7,87*5,12 * 1.97in
Вес посылка: 300 г/10,58 унции

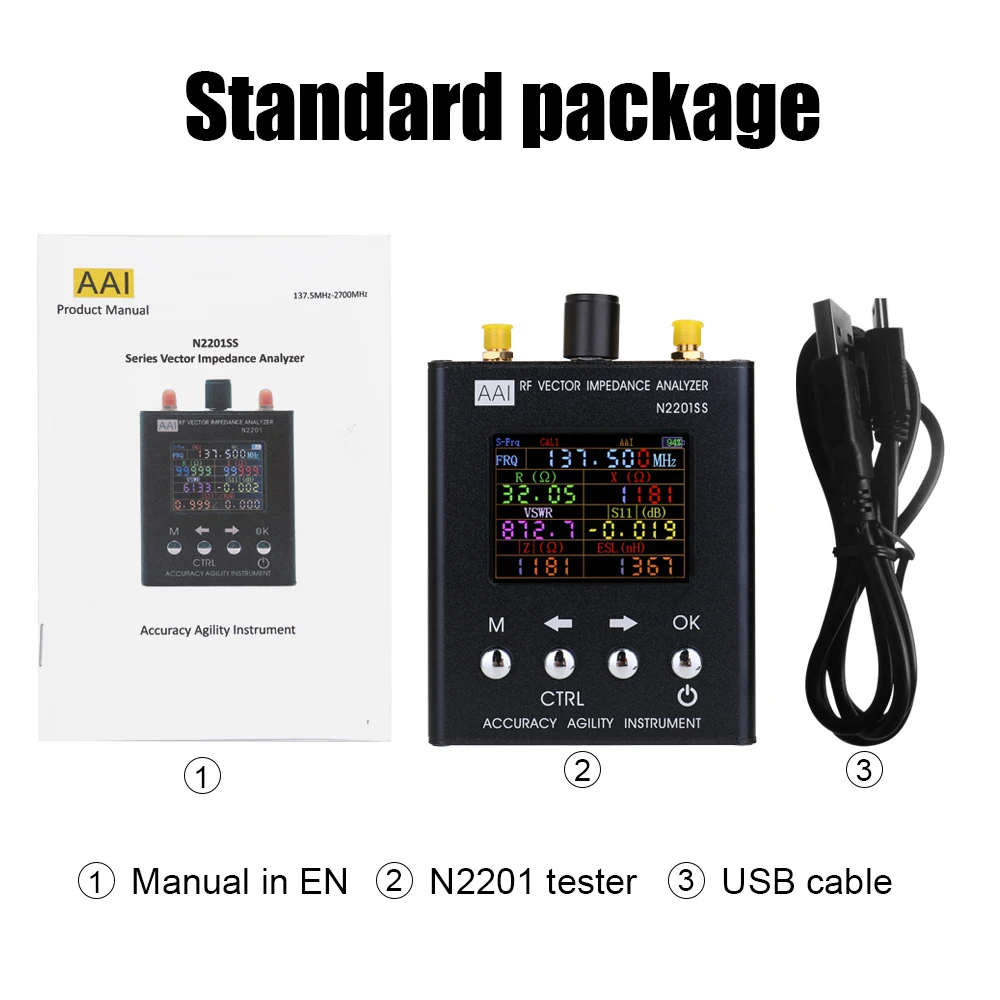

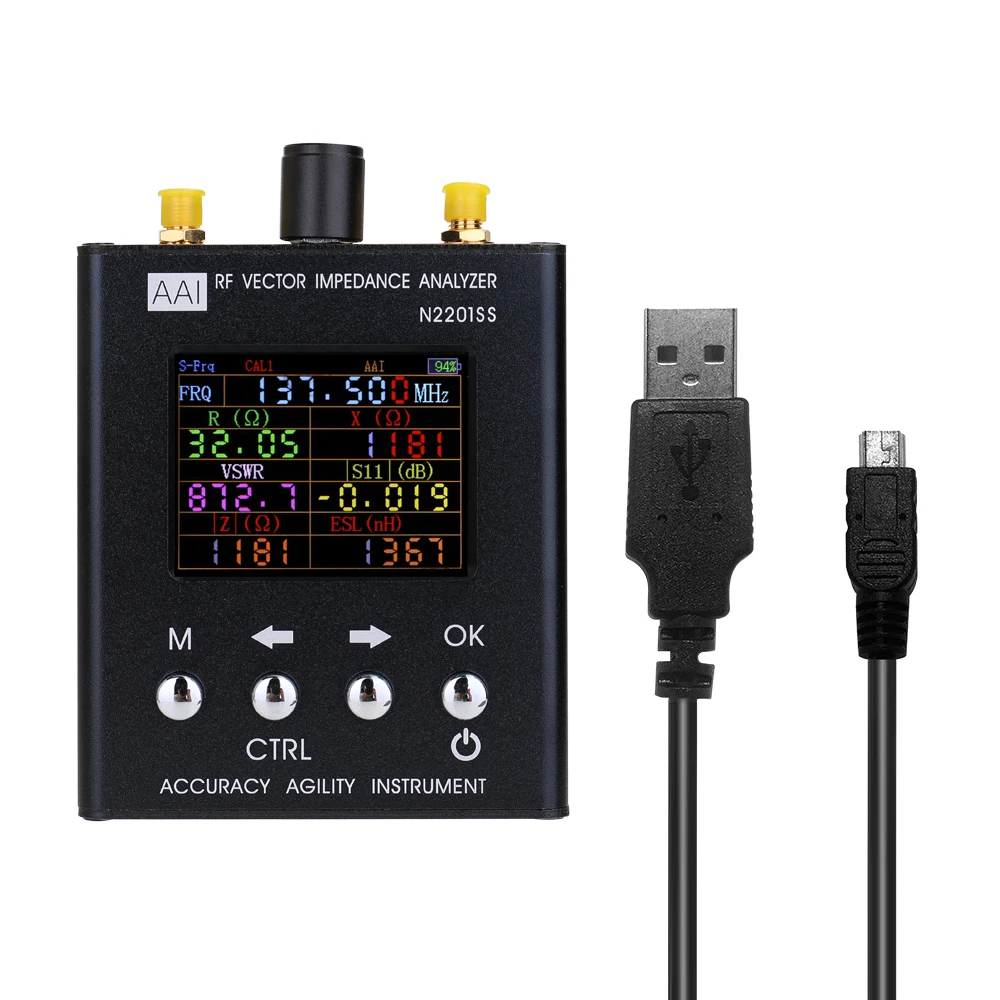

Упаковочный лист:
1 Антенный Анализатор
1 * USB кабель
1 * руководство на английском языке
