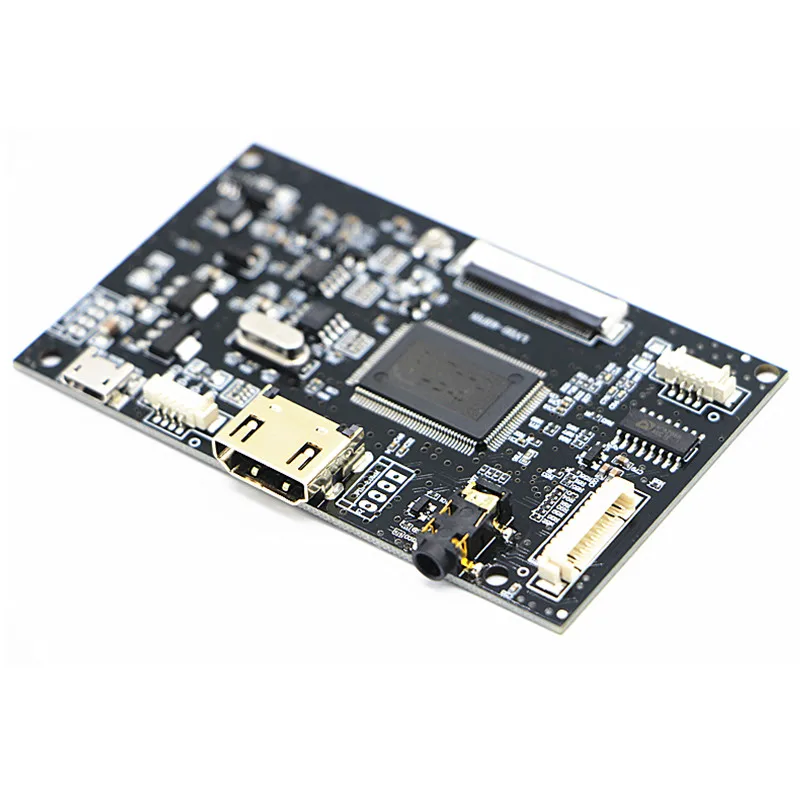

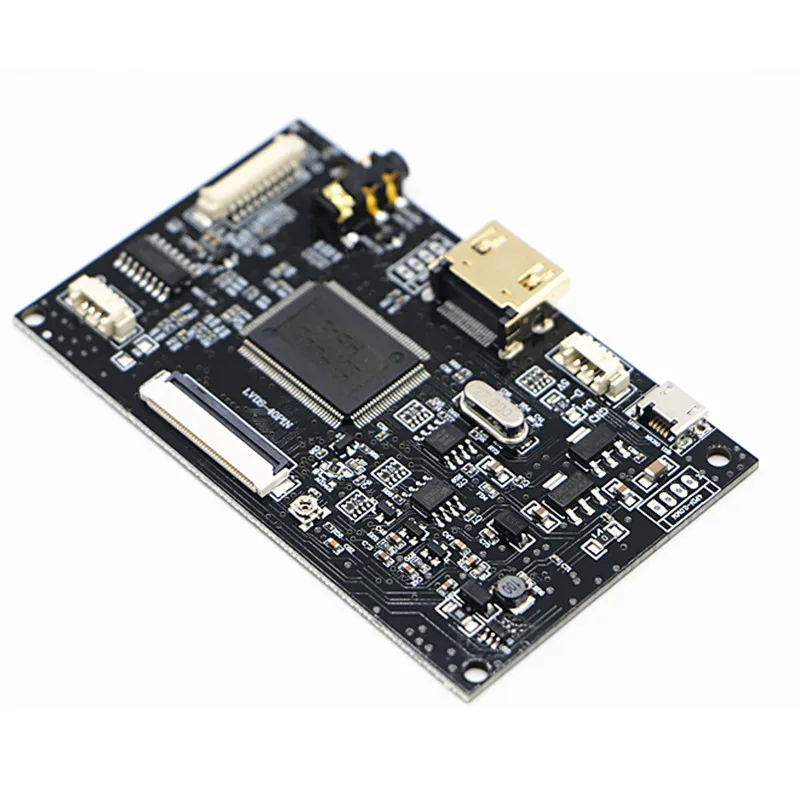

Описание товара:

Внешние Размеры изделия 87,5*52,8 мм * 7 мм
Эта плата привода может

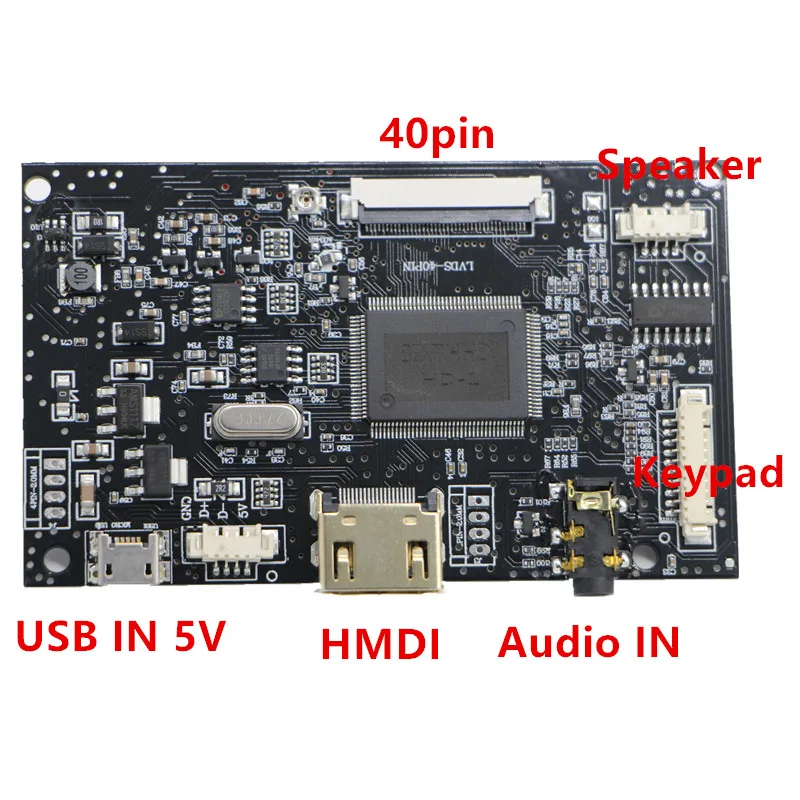

1. Интерфейс питания MIRCO USB, 5 в стандартный источник питания, должен быть больше 1,5a
2. Все подключаемого модуля розетки должны быть 1,25 мм с накладными розетки
3,1 канальный HDMI вход сигнала, и эта IC поддержка HDMI1.2
4, HDMI для высококачественного позолоченного крепления

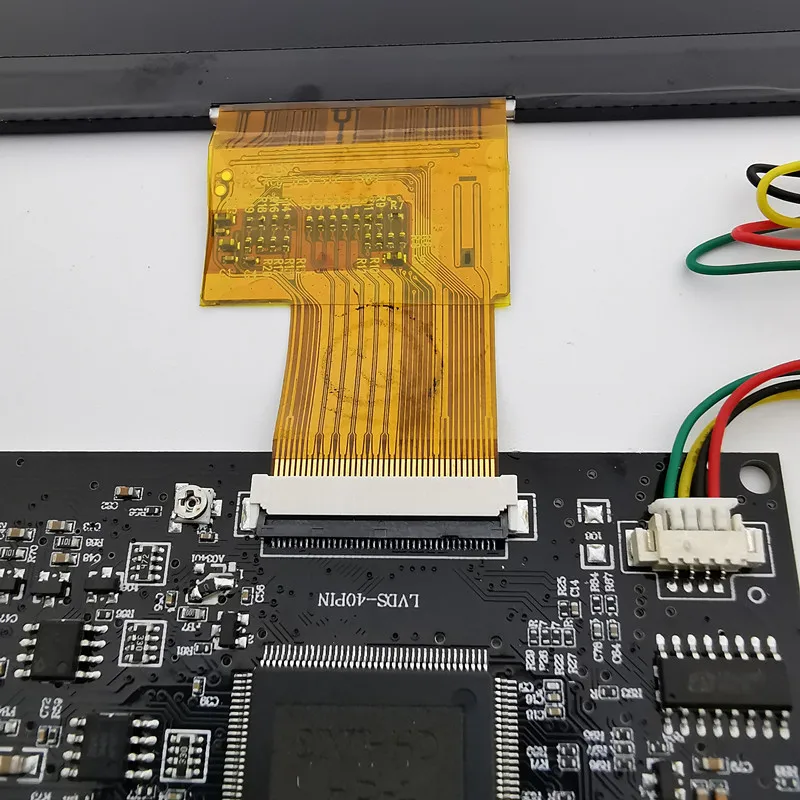

5. Интерфейс экрана определяется высококачественным позолоченным разъемом-40pin-EJ070NA01
6. Поддерживается выход усилителя мощности, 8-2 Вт/4-2 Вт
7. Специальная конструкция цепи используется для платы драйвера, которая может управлять около 10 в светодиодный подсветкой и поддерживает ток на 200 мА.
8, поддержка, ttl-40p стандарт резьбового соединения (см ej070na-13a и т. д.), 9, стандартный 5 баллов регулятор нажатия кнопки интерфейсная плата, и поддержка двухцветный светодиодный светильник светодиодный дисплей
10. Поддерживается выход сигнала LVDS и требуются платы адаптера для отдельных экранов
12,40 pin-lvds интерфейс определения может быть непосредственно управляется
EJ080NA04B-разрешение 1024x768
Для других моделей, пожалуйста, проверьте спецификацию ЖК-дисплея или обратитесь в наш технический отдел
13. Максимальное разрешение выходного экрана этой платы драйвера-1920X120HDMI вход номера сигнала (связанный с ЖК-экраном).
Пластина драйвера принимает все компоненты SMD
15, плата драйвера может увеличить функцию дистанционного управления (необходимо достичь через программное обеспечение) существующие процедуры нужно только добавить пульт дистанционного управления, прямое использование
16, пластина драйвера может автоматически обнаруживать и отображать соответствующую информацию о входном напряжении ---- Примечание. Эта функция для пользовательской функции, необходимо связаться с моей компанией
Отдел технологии
17. Эта плата драйвера может поддерживать функцию автоматического переключателя сигнала обнаружения-эта функция настроена
18, дисплей сигнала HDMI, по умолчанию 4S автоматическая машина без сигнала, автоматический стартовый сигнал, функция энергосбережения
19. Нормальная процедура работы платы драйвера заключается в включении и запуске без сигнала
20. Пластина для вождения имеет четыре отверстия для позиционирования.
21. Мы можем предоставить другие индивидуальные услуги по особым требованиям
22. Клиенту необходимо изменить программу и связаться с нашей компанией для покупки соответствующей программы загрузки платы.
23. С помощью программы USB интерфейс компании скачать, вы можете добавить логотип на BIN код самостоятельно
24, только поддержка звукового выхода HDMI, усилитель мощности рекомендуется выбрать 8 Европа/1 Вт, 8 Европа/2 Вт, 4 Европа/1 Вт, 4 Европа/2 Вт, и другие характеристики
25. Эта плата привода принимает двухстороннее позолоченное специальное сиденье FPC, которое не подключено вверх или вниз в зоне и может быть использовано непосредственно
26, двойной дизайн интерфейса аудиовыхода, лучшая универсальность
27. Плата драйвера VCOM напряжения принимает дизайн регулировки потенциометра, который может адаптироваться к большему количеству ЖК-экранов, и регулировка удобна и проста
28. Поддержка выход для наушников, Поддержка национальным и международным стандартам, Два виды наушников стандартные интерфейсы, 3,5 мм для большинства мобильные телефоны
Гарнитура

Внимание, пожалуйста:

1. Пожалуйста, обратите внимание на отрицательный и положительный полюс.
2. При подключении питания, пожалуйста, не включайте горячую вилку, которая может сломать основной IC
3. Не прикасайтесь к плате водителя и не держите ее в изоляции, не дайте металлу прикоснуться к ней.
4. Пожалуйста, позаботьтесь о плоском кабеле.

Упаковочный лист:

1 * ЖК диск пластина

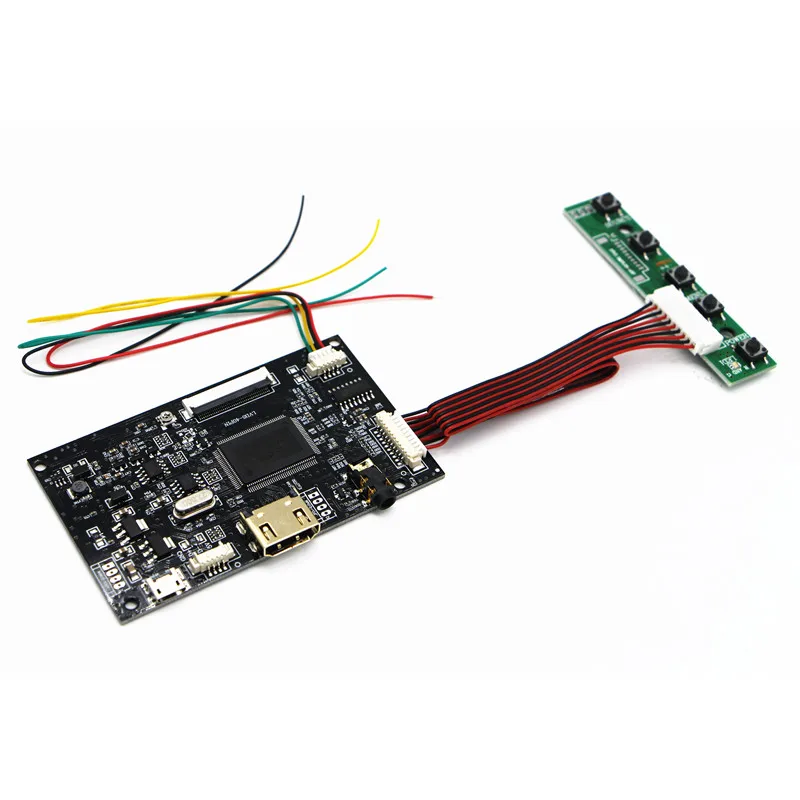

1 * Клавиатура и кабель
1 * Акустический кабель
