Плата цифрового усилителя IRS2092S высокой мощности 250 Вт класса

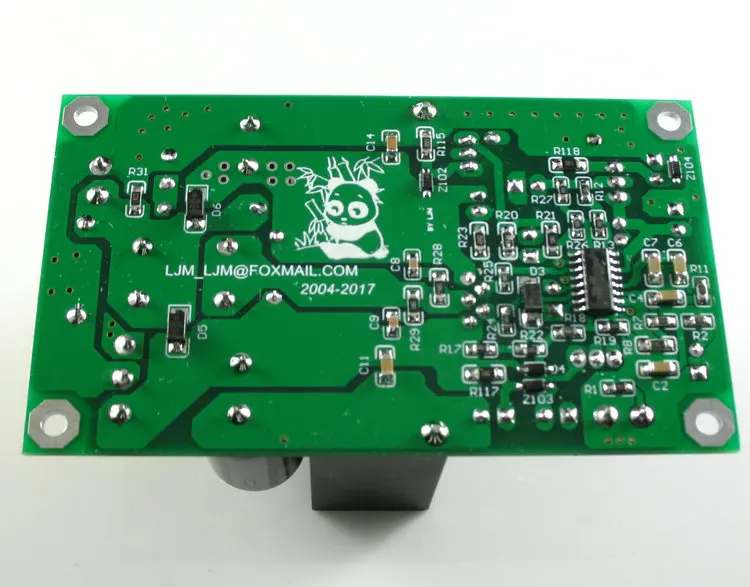

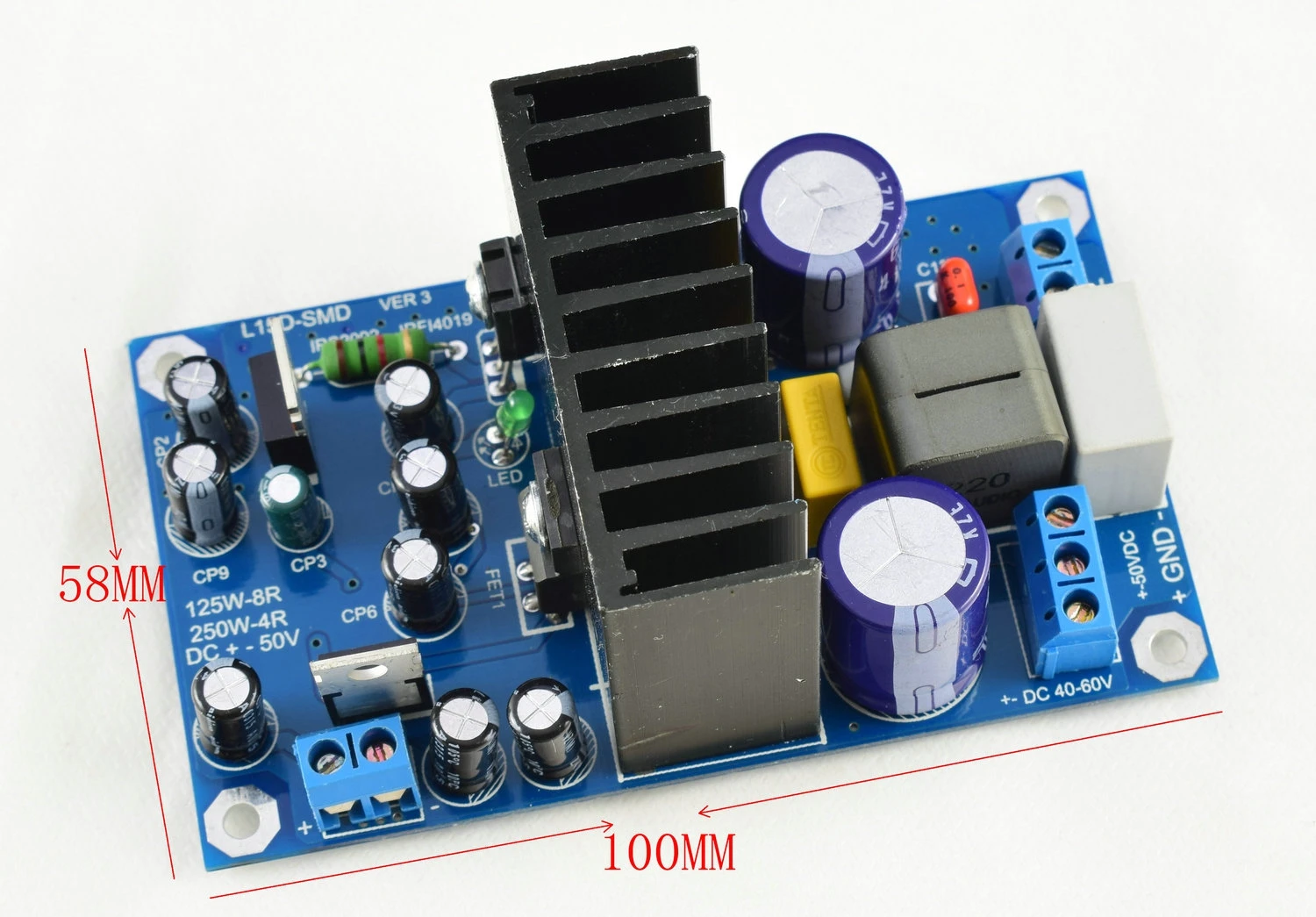

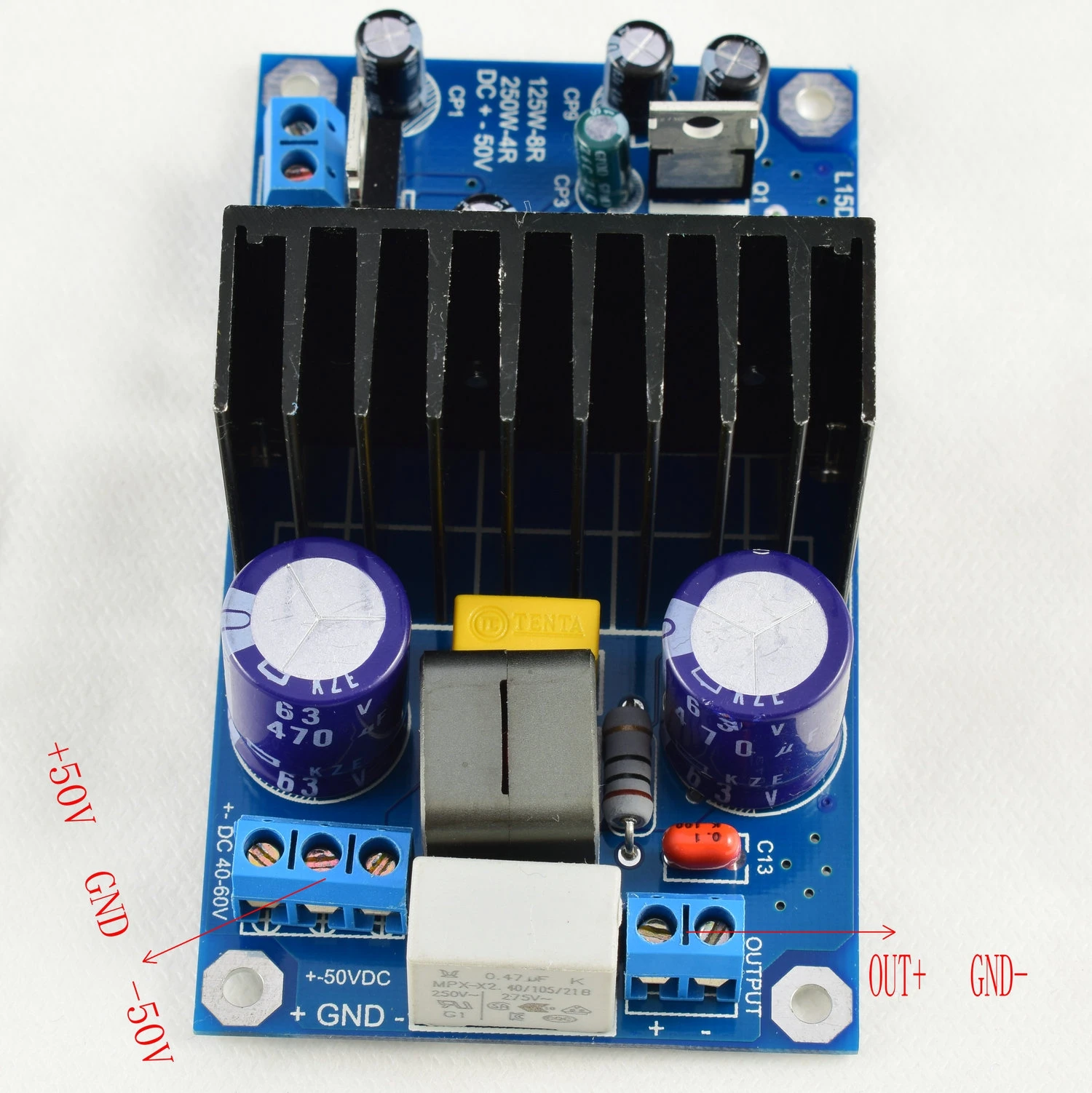

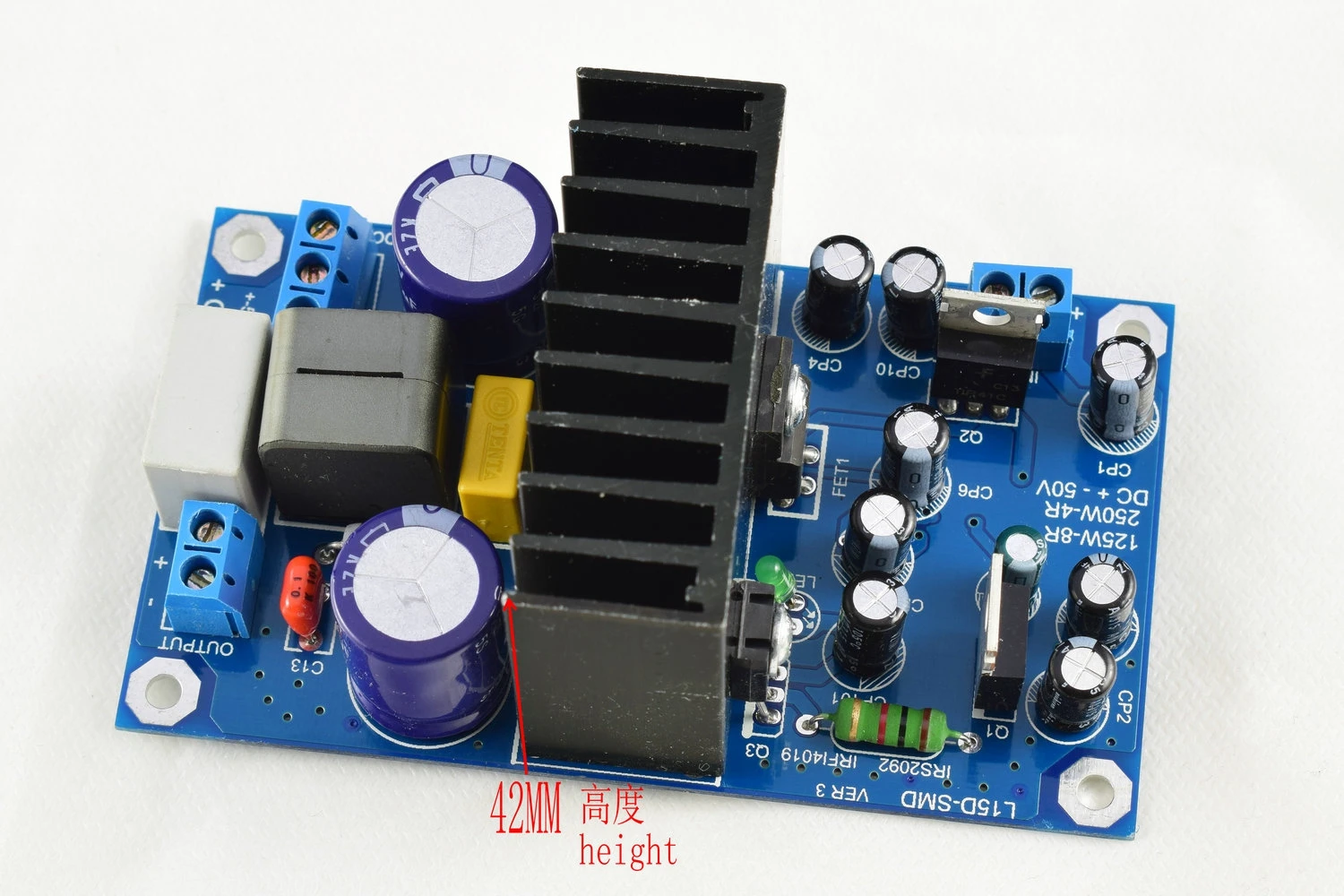

Моднявка = ckeditor Сборка L15DSMD цифровой усилитель мощности готовая плата моно   Он использует IRS2092S и IRFI4019H цифровой усилитель мощности выделенный чип.   Предназначен для модели с IRAUDAMP7S американской ИК-компании. Оригинальная схема и макет печатной платы.   Все используются высококачественные импортные чипы, MOSFETs. Япония импортирует Алюминиевые Электролитические Конденсаторы большой емкости.   LJM обеспечивает, гарантию качества.   Параметр Введение:   Рабочее напряжение DC + -50V (между + -33V и + -55V)       + -50 В выходная мощность = 125 Вт 8R RMS. 250 Вт 4R RMS.   Размер: длина, ширина и высота: 100 мм * 58 мм * 42 мм   Расстояние монтажных отверстий: 91,5 мм по горизонтали, 49,5 мм продольно   Вес: 120 г   Искажение: 0.007% THD + N @ 60W, 4 Ω   Усиление напряжения: усиление напряжения 36   Сопротивление нагрузки сопротивление привода: 4 Ω   Общая потребляемая мощность холостого хода, потребляемая мощность холостого хода: 7 Вт   Эффективность канала: 90% 250 Вт 4 Ом   Динамический диапазон: 101 дБ   Остаточного Шум: 200UV   Частотная характеристика: 20 Гц-35K Гц + -3 дБ   Температурная Производительность: тепловая производительность: мощность 30 Вт, 55С   Мощность 250 Вт, 90C   Об официальном индикаторе IRAUDAMP7S.   Приложений   • Av-ресиверы • Системы домашнего кинотеатра • Мини-компонент стерео-и акустическими системами • Активные колонки • Сабвуферов • Музыкальный инструмент усилители • Автомобильные усилители после выхода на рынок   Особенности   Выходная мощность: Масштабируемая выходная мощность от 25 Вт-500 Вт (см. Таблицу 1) Остаточный шум: 200 мкВ, IHF-A взвешенный, AES-17 фильтр Искажение: 0.007% THD + N @ 60W, 4 R Несколько функций защиты: защита от перегрузки по току (OCP), высокая сторона и низкая сторона MOSFET Защита от перенапряжения (OVP), Защита под напряжением (UVP), высокая сторона и низкая сторона MOSFET Защита постоянного тока (DCP), Защита от перегрева (OTP) Топология ШИМ: самоосциллирующийся ШИМ, полумост или полный мост топологии выбираются   Это официальные данные измерений компании IR. Данные сравнения теста LJM приведены ниже.   Официальные данные IR не представляют фактические данные о продукте. Многие люди в Интернете принимают официальные индикаторы в качестве фактических показателей и не являются точными.   Наиболее Фактическая производительность продукта ниже, чем официальные данные. Некоторые даже имеют плохие дизайны, которые более чем в 100 раз хуже.   Изображение на желтом фоне является официальным тестовым данным IRAUDAMP7S из IR. Данные приведены только для справочных целей.     На рисунке ниже представлен белый фон, это фактические данные измерений LJM   Напряжение + -50 в и сопротивление 8 Ом. Если вы заинтересованы, вы можете скачать большую картинку.   L15DSMDV3 версия с фактическими замерами   В тех случаях, когда выходная мощность THD + N составляет около 10,1 V RMS   THD + N = около 0.006%- 0.008%       Диаграмма частотного отклика-фактическое измерение: (цифровой усилитель мощности будет иметь небольшое увеличение вверх при измерении в нагрузке 8 Ом из-за отношения фильтра, которые не будут отображаться в 4 Ом. Эти данные измерений соответствуют официальным данным ИК)

Демонстрационное сравнение официальной версии тестовых диаграмм IRCompany:

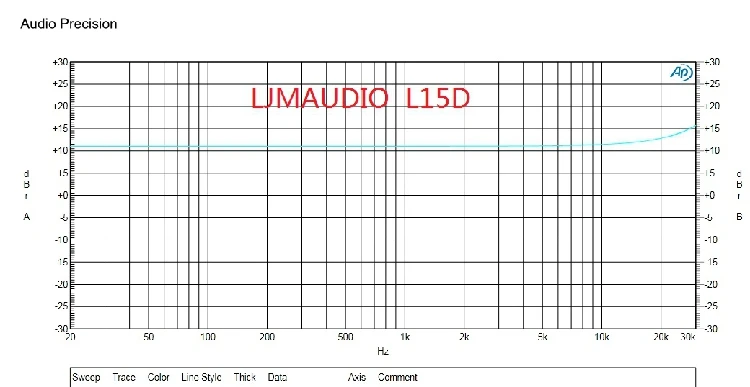

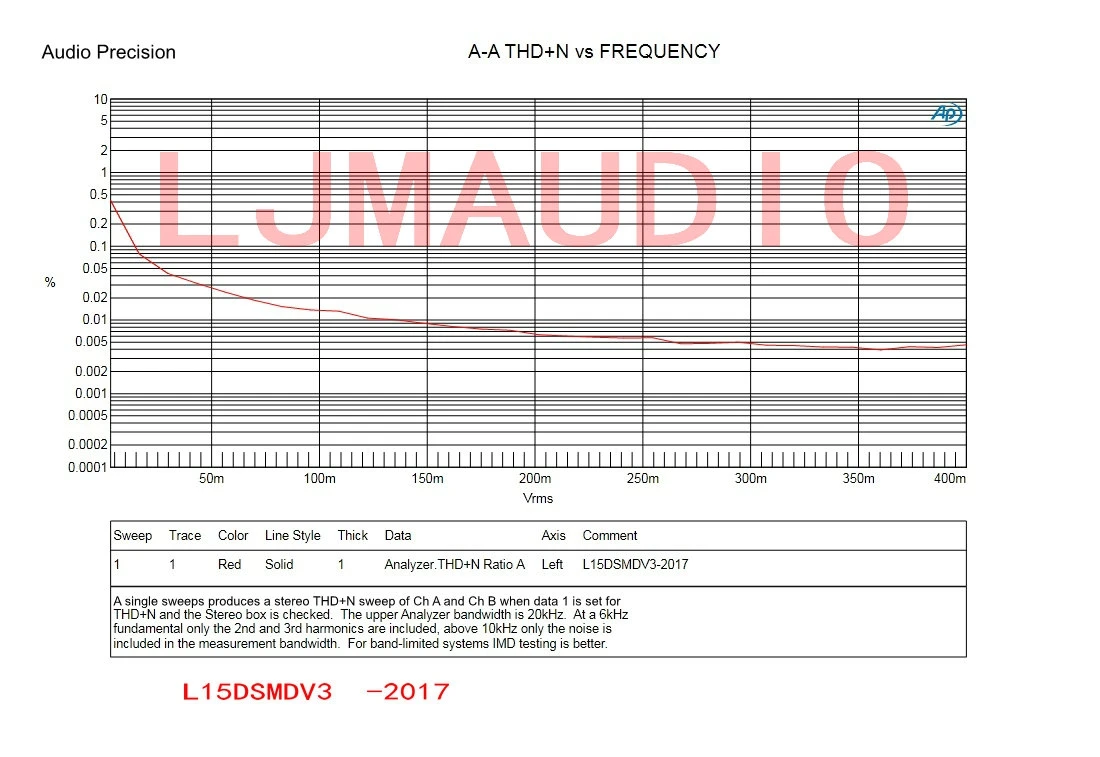

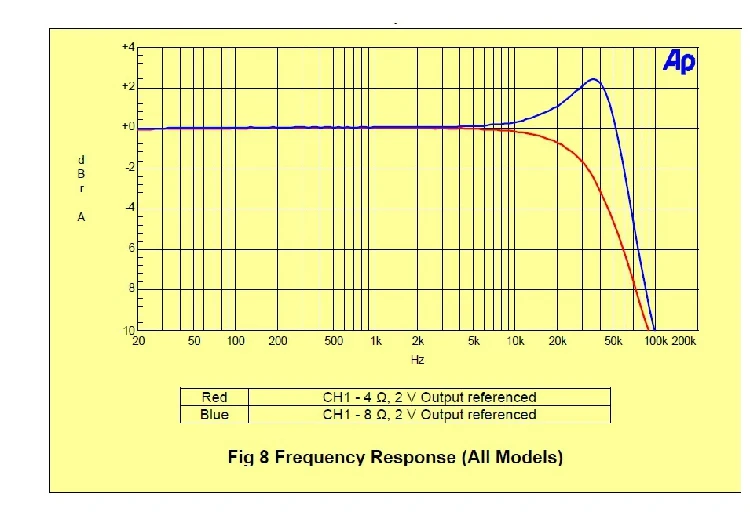

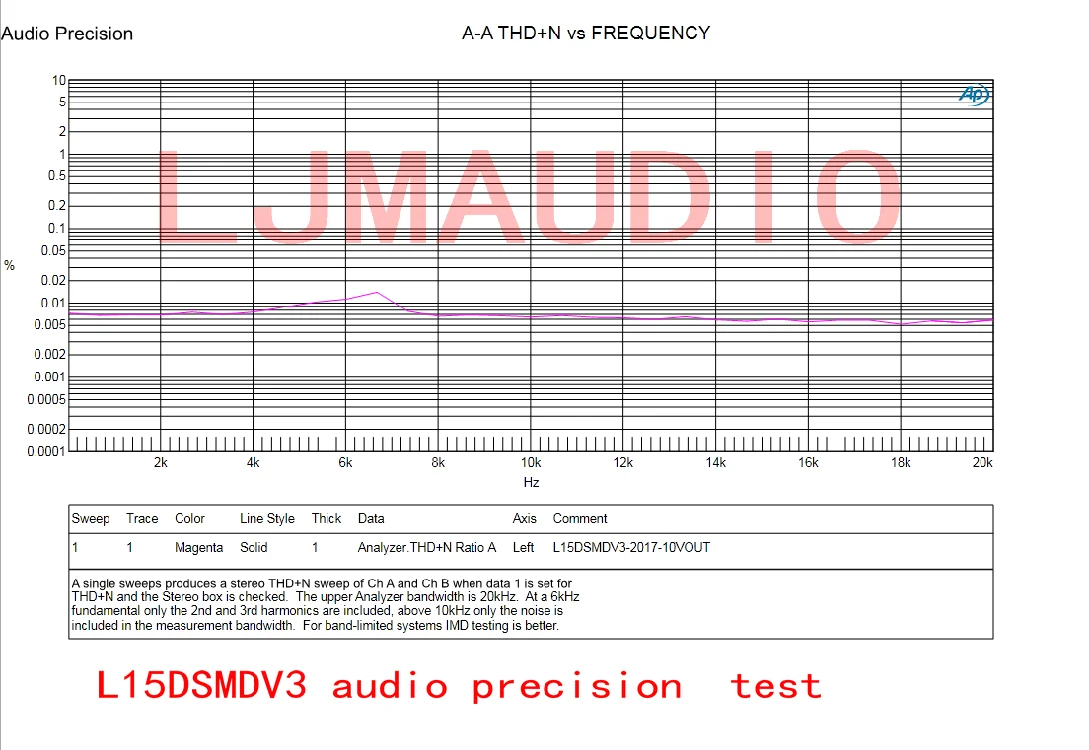

THD + N Тестовый образец



THD + N искажение плюс шум Амплитудная величина диаграмма   Его можно понять как карту динамического искажения. Белый фон-это фактическое измерение LJM. Желтый фон   Официальные данные тестирования в формате PDF IRAUDAMP7S ($200 долларов США), официальный образец ИК-компании:   Его можно использовать в качестве сравнения: фактический продукт должен основываться на фактических измерениях. Для онлайн-продавцов совершенно бесполезно использовать официальные данные без измерений.

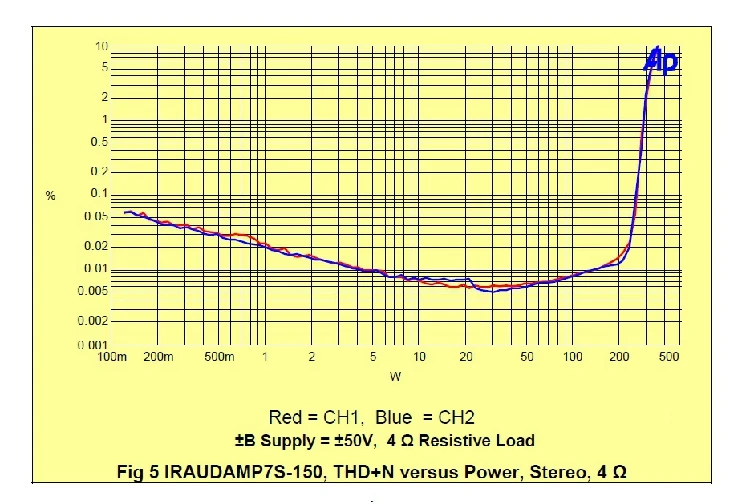

Официальные тестовые данные THD + N

Используйте последнюю спецификацию цифрового усилителя мощности, выделенного индуктора, 14А тока 0,013 Ом Значение сопротивления.   Полностью экранированный низкий уровень излучения, низкий уровень искажений.       Используйте шаблон дизайна схемы IR класса D IRAUDAMP7S в качестве шаблона.   Принять высококлассный усилитель класса D IC IRS2092. Достичь минимального искажения тока, максимальная выходная мощность 500 Вт.   Принимает IR официальную стандартную конфигурацию MOSFET audio special MOSFET output tube, MOSFET.   Предоставляя новые IRFI4xxxH-117P серии MOSFET half-bridge, IR улучшает многие представления аудиоусилителей класса D. Интегрированный полумостовой режим упаковки уменьшает количество компонентов наполовину и улучшает макет печатной платы. В дополнение к более низкому сопротивлению, эта серия полумостов MOSFET также оптимизировала зарядку ворот, возможность обратного восстановления паразитных диодов и сопротивление внутренних ворот. Это улучшило производительность и эффекты аудиоусилителей класса D и основных параметров, таких как эффективность работы, полное гармоническое искажение и электромагнитное излучение. IRFI4xxxH-117P имеет типичный вкл-сопротивление RDS (ВКЛ) 80 mOhms и типичный заряд ворот 13NC и заряд переключателя 4.1NC.       Принимает высокомощные, высокотоковые, низкоимпедансные полностью экранированные индукторы, предназначенные для цифровых усилителей мощности. Имеет очень небольшое значение сопротивления = 0,013 Ом фактическое измерение, ток = 14 А. Очень небольшое излучение и помехи, дополнительный большой ток и более высокие рабочие параметры частоты.   Сделайте искажение цифрового усилителя мощности самым низким уровнем.

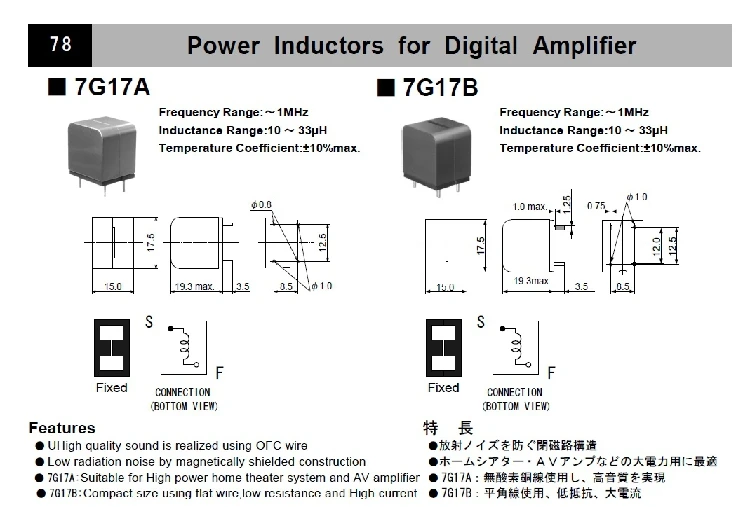

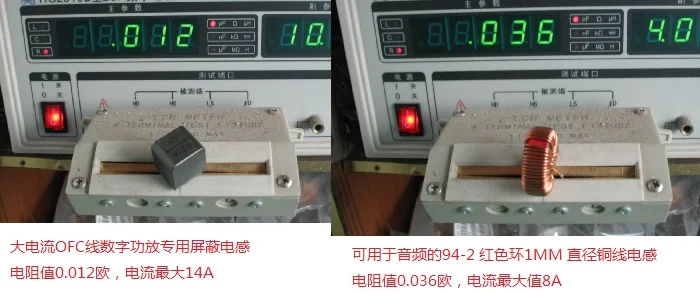

Это специальный Индуктор для цифрового усилителя мощности, который отличается от обычных цифровых измерений индуктивности разряда.   Значение сопротивления выделенного индуктора составляет всего 0,013 Ом, а ток-14 А. Используется медная проволока OFC. По сравнению с общим звуковым индуктором, красный 94-2 железный сердечник порошка, 1 мм эмалированный провод, и сопротивление 0,036 Ом. Последний имеет значение сопротивления в три раза больше, а текущее значение намного меньше.

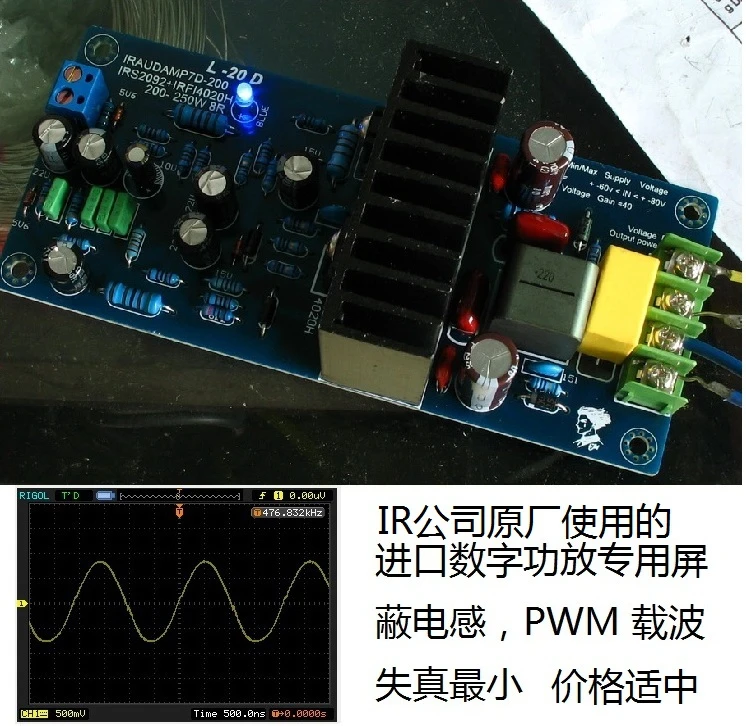

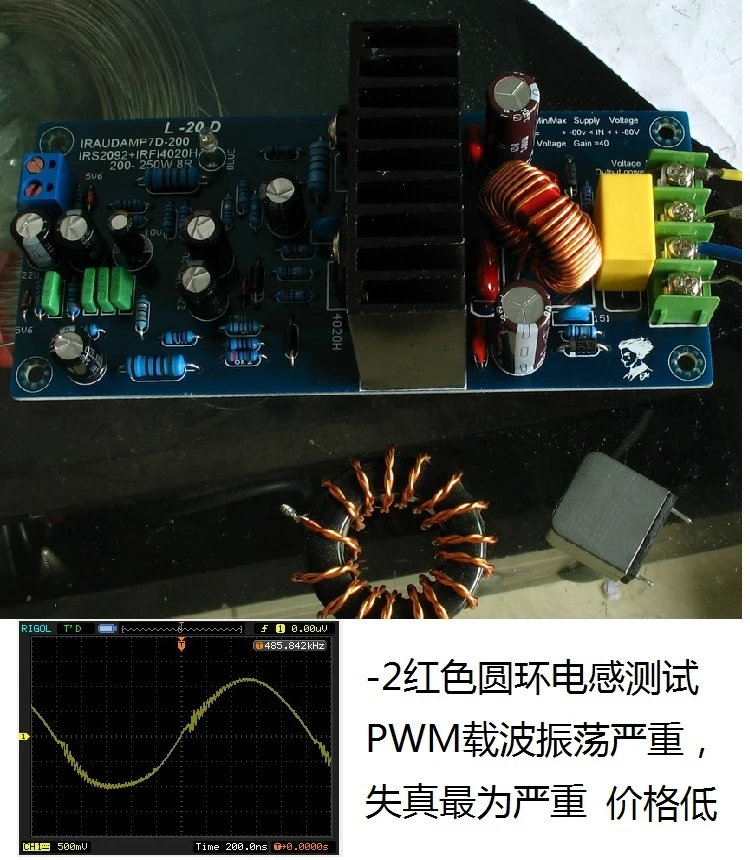

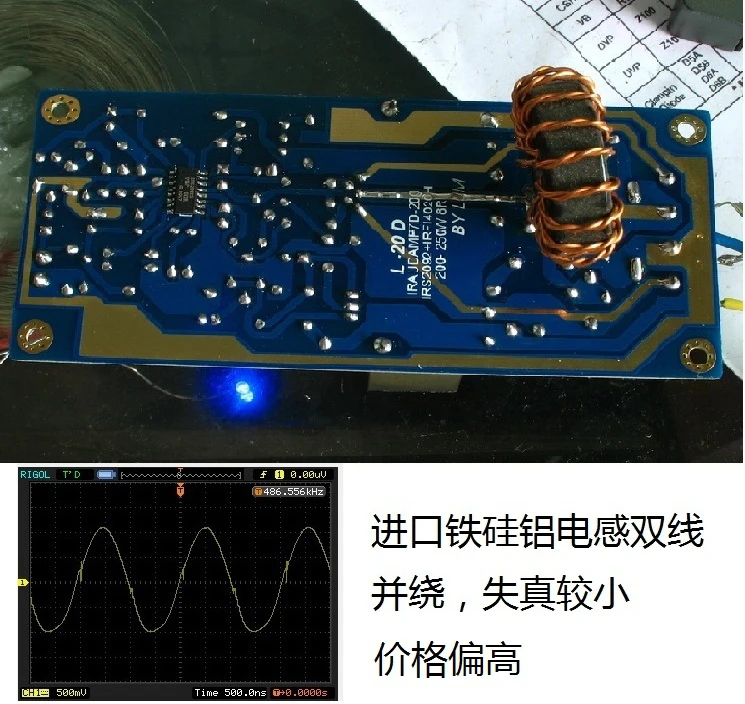

Что касается диаграммы сравнения искажения формы волны цифрового разряда, LJM никогда не будет заряжать лучше, и плохое будет сказано, что хорошо. В основном на основе фактических данных измерений:





















Рекомендуемое рабочее напряжение и мощность трансформатора.   Нагрузка 8 Ом напряжение трансформатора переменного тока двойной 40 В, +-DC 55 в, мощность 150 Вт один канал. 300 Вт два канала. Фильтрующий конденсатор 6800 мкФ * 2 или более   Нагрузка 4 Ом напряжение трансформатора переменного тока двойной 35 В, +-48 В постоянного тока мощность 250 Вт один канал. 500 Вт два канала. Фильтрующий конденсатор 10000 мкФ * 2 или более   Нагрузка 4 евро + -58 В постоянного тока, 300 Вт 4R моно мощность. Двухканальная мощность 700 Вт. Рекомендуется, чтобы напряжение трансформатора переменного тока дважды 41 в 1000 Вт.
