Для Mercedes Benz обратный декодер парковки 4,5 система камера заднего вида дисплей интерфейс класса A B C E ML GLA GLK SLK 2012-2014

Этот комплект позволяет пользователю добавлять вторичный/оригинальные Резервное копирование и фронтальной камеры на оригинальные экраны с 4,5 системы

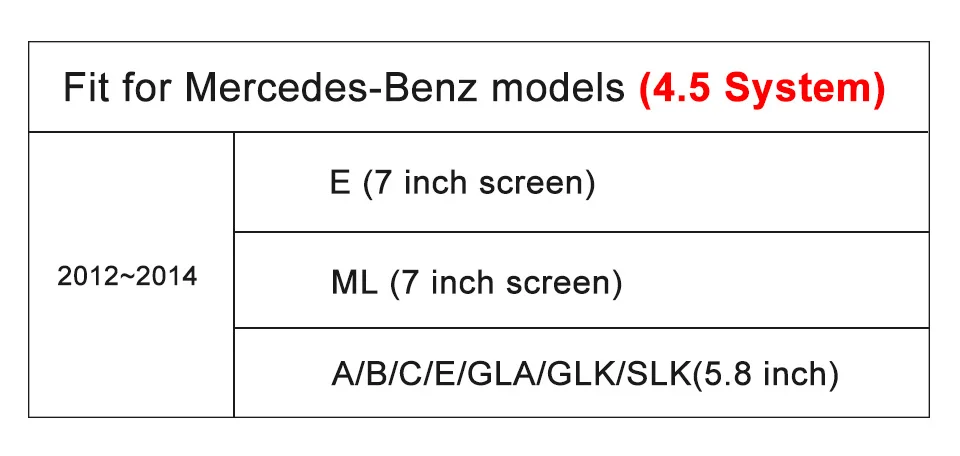

Вариант 1: обратная камера для всех моделей,

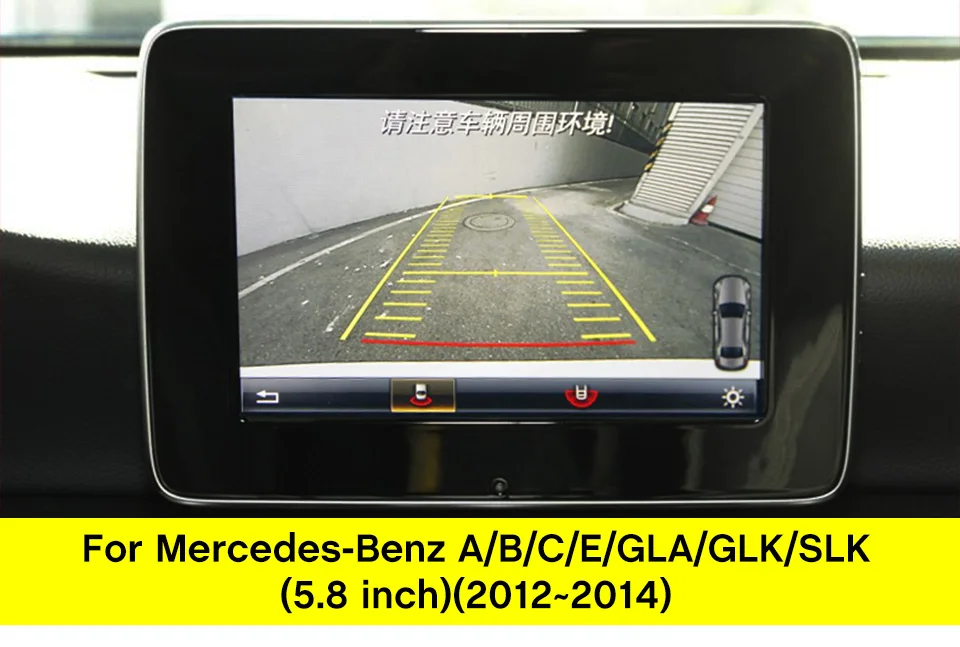

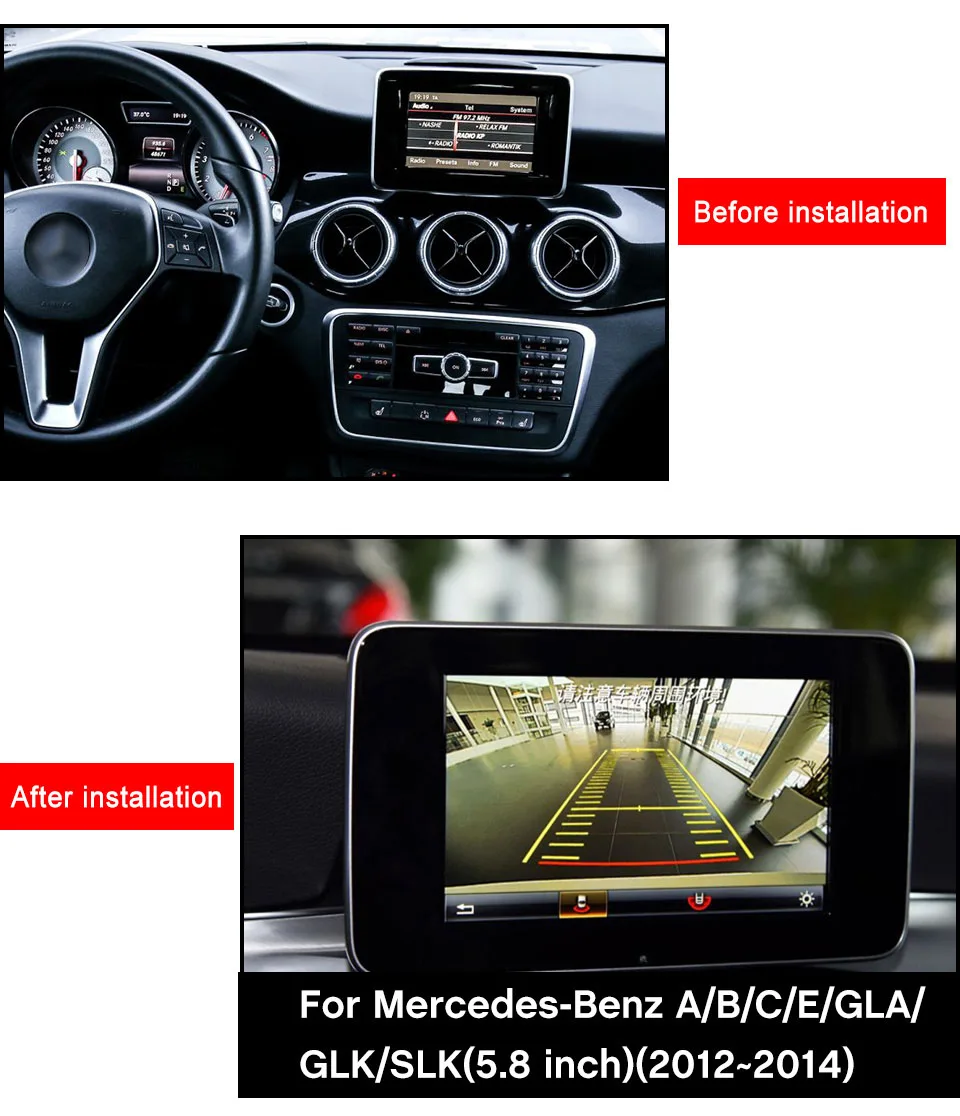

Вариант 2: Для Mercedes Benz A/B/C/E/GLA GLK/SLK (5,8 дюймовым экраном) 2012 ~ 2014,

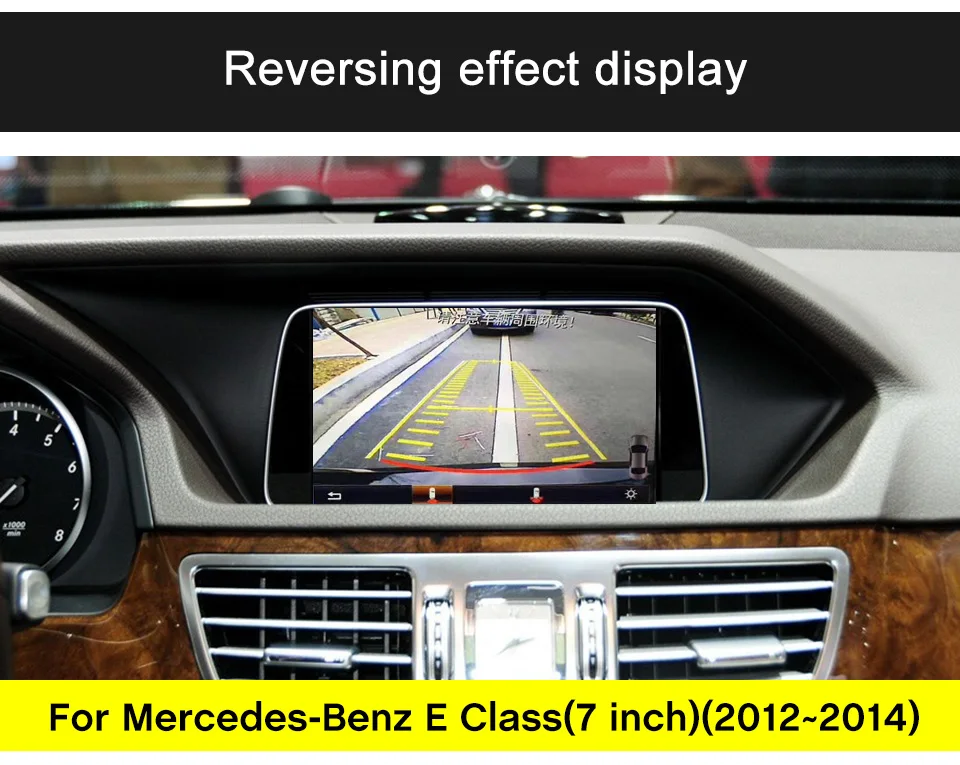

Вариант 3: для Mercedes Benz E (7 дюймов сенсорный экран) 2012 ~ 2014,

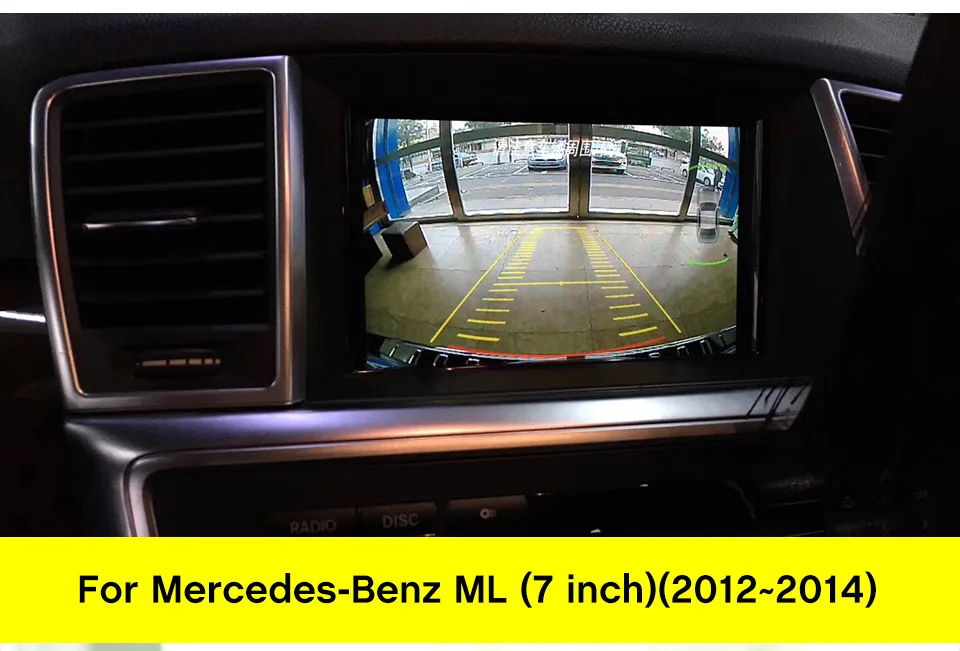

Вариант 4: для Mercedes Benz ML (7 дюймов сенсорный экран) 2012 ~ 2014,

Процесс разборки и сборки продукта: * Примечание: все процессы разборки и сборки должны быть отключены и защищают оригинальный автомобиль, чтобы избежать повреждения оригинальные запасные части для автомобиля.

Для Mercedes-Benz C Монтажная схема

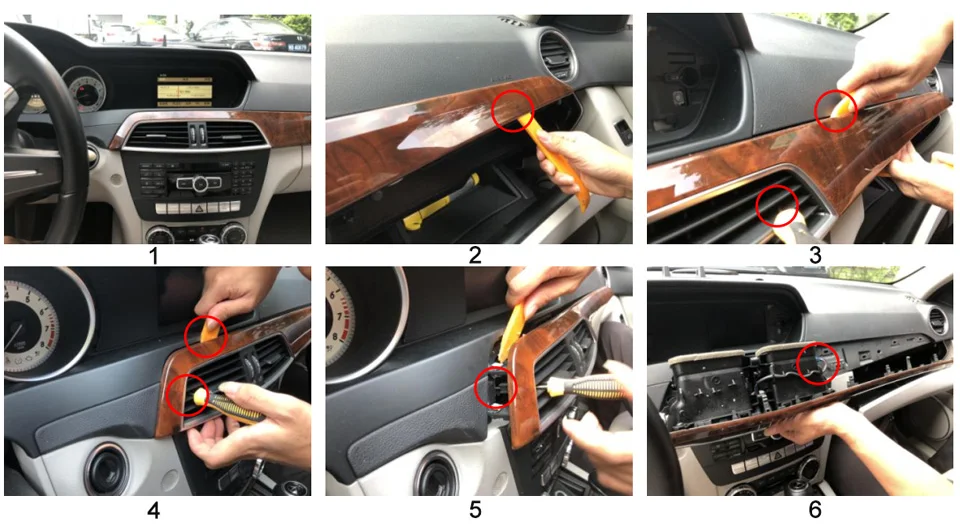

1. Для Mercedes-Benz C-class центральный эффект управления (рис. 1), сначала приклейте декоративную ленту из красного круга резиновым ножом (рис. 2),

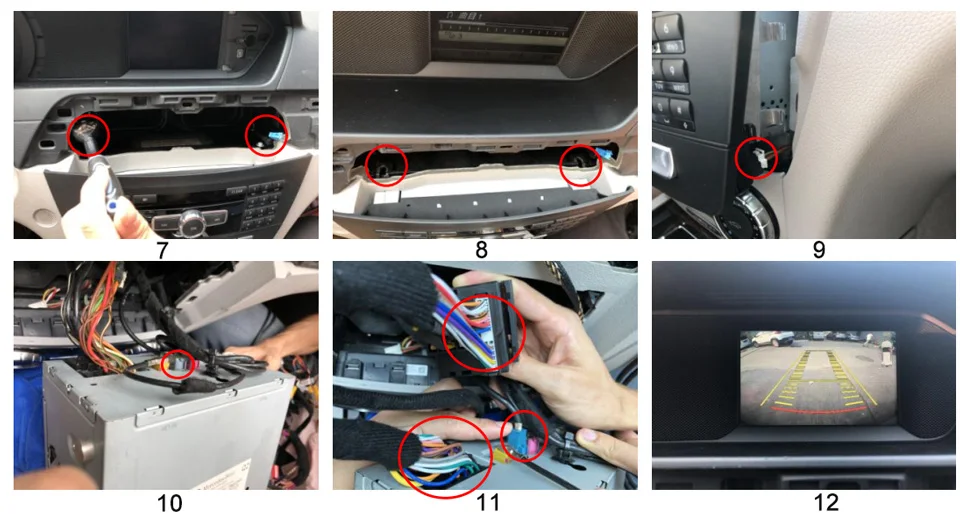

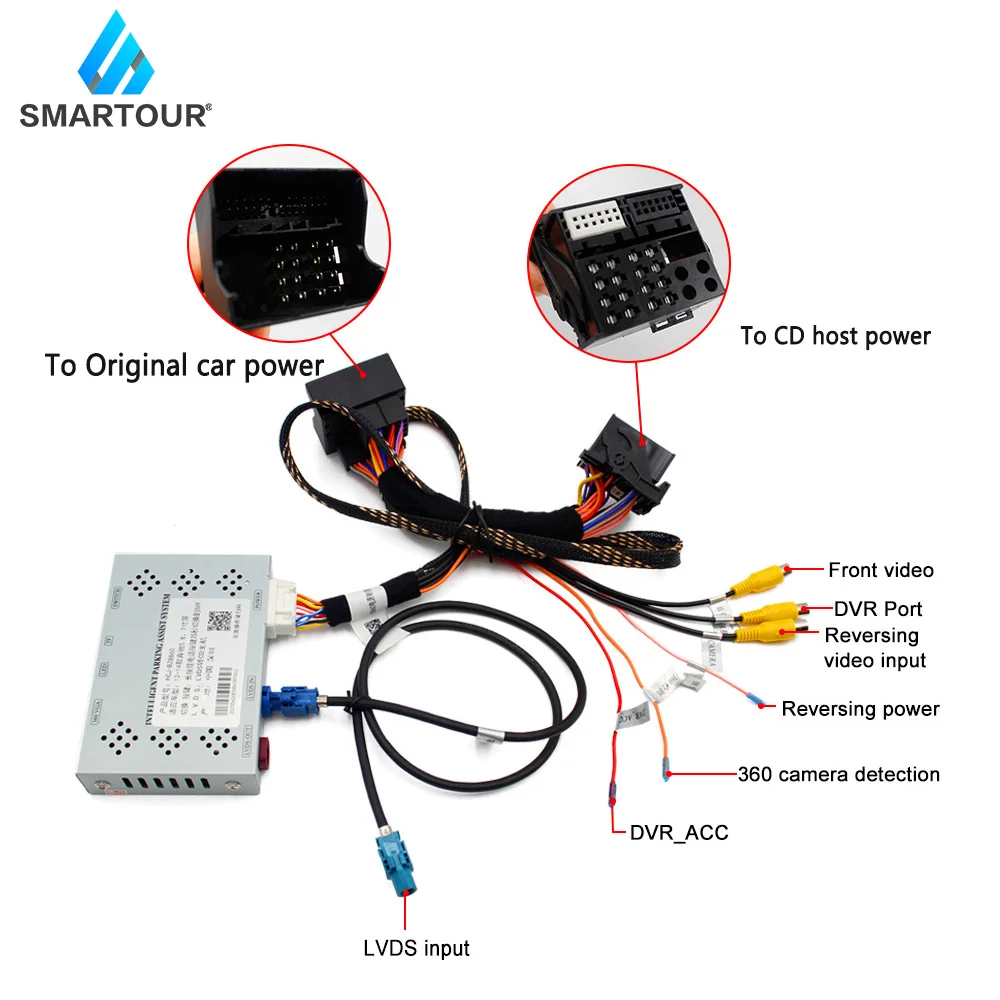

2. Обратите внимание, что вам необходимо использовать отвертку с плоским лезвием, чтобы вытащить пряжку на правый выход воздуха, а затем использовать резиновый нож, чтобы открыть декоративную панель (рис. 3). В соответствии с декоративной полоской (рис. 4), положение пряжки (рис. 5) после вытягивания, снимите внутренний жгут красного круга (рис. 6), И используйте угловую отвертку, чтобы отвинтить два винта слева и справа от красного круга (рис. 7) , Затем Сверните серебряную пряжку хоста с помощью инструмента (рис. 8), выньте хост, отключите жгут в правом нижнем углу (рис. 9), отсоедините серую LVDS вилку хоста (рис. 10) и передайте наш синий LVDS кабель и большую вилку (рис. 11), Жгут проводов является первым, кто восстановил все Центральные элементы управления (рис. 12)

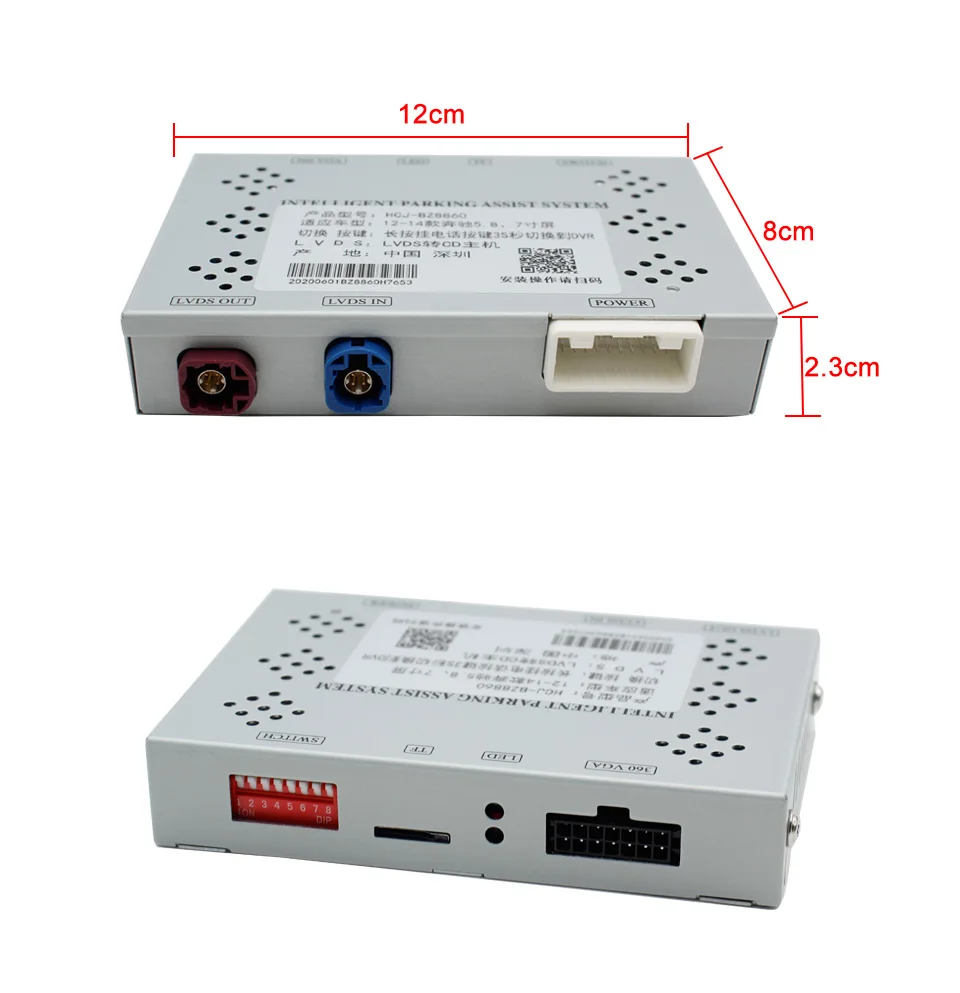

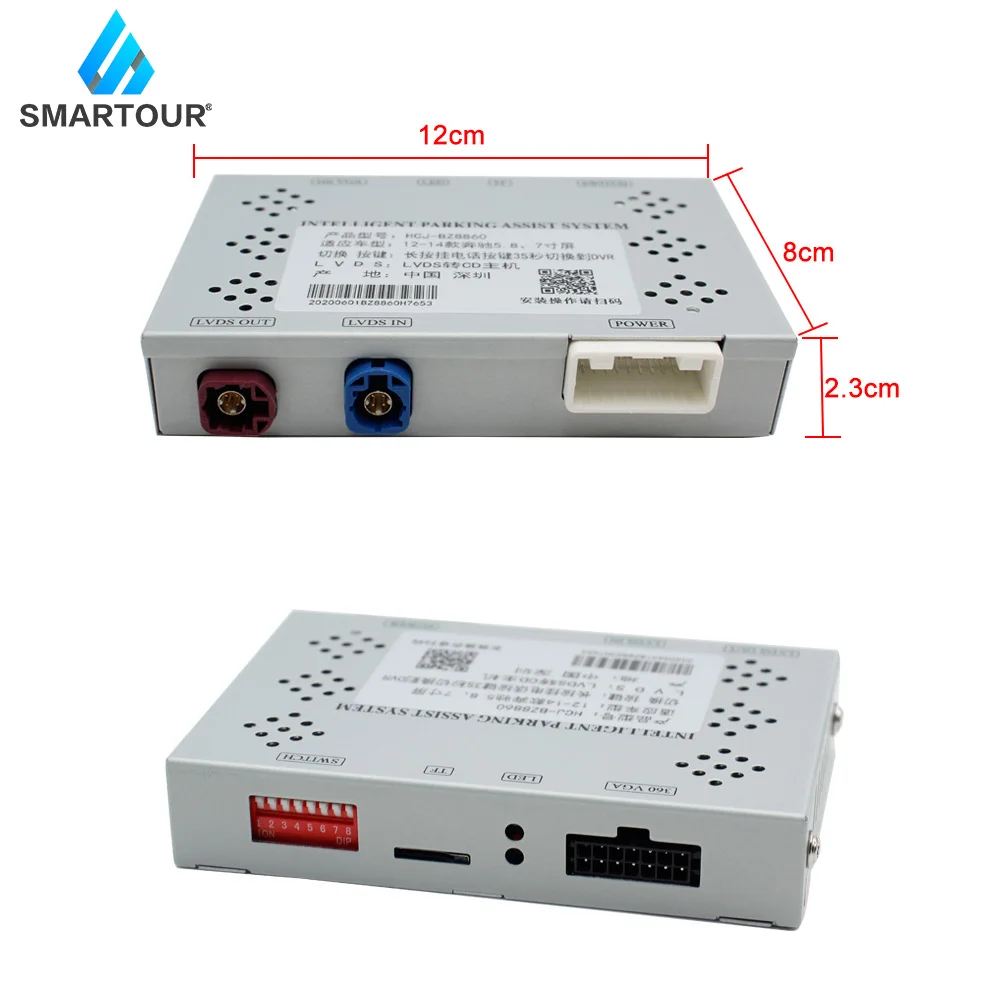

Если владелец должен установить рекордер, сначала выберите DIP switch 6 facing down, чтобы включить функцию рекордера. Удерживайте телефонный ключ на руле и нажмите и удерживайте в течение 2 секунд, чтобы войти в регистратор.
