Тестер S600 35B VDSL2 ADSL2 + с функцией TDR DMM OPM VFL кабельный трекер проверка

Тестер S600 35B VDSL2 ADSL2 + с функцией TDR DMM OPM VFL кабельный трекер проверка

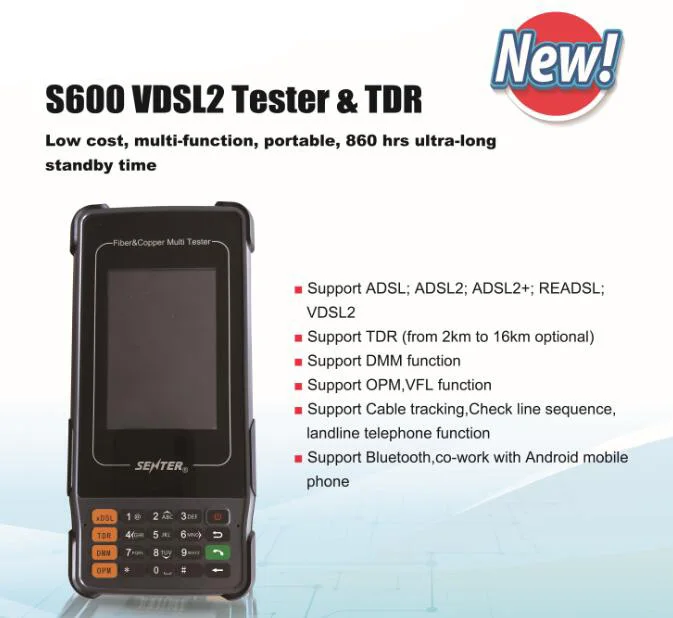

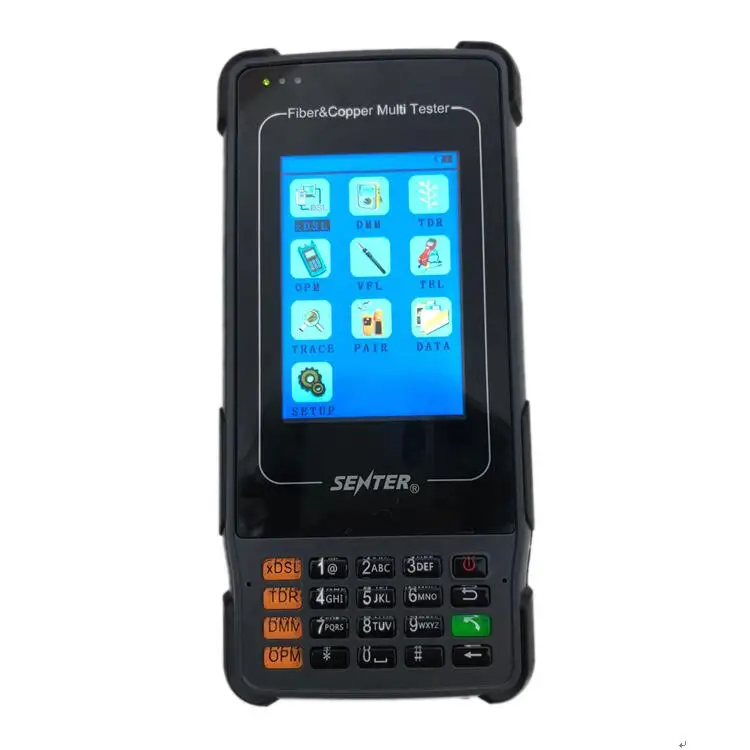

S600 35B VDSL2 ADSL2 + тестер с функцией TDR DMM OPM VFL кабельный трекер проверка последовательности линий стационарного телефона функция Bluetooth

S600 медный 35B VDSL2 тестер/TDR функция/DMM/OPM/VFL/кабельный трекер/проверка последовательности линий/стационарный телефон Функция/bluetooth Многофункциональный все в одном

Особенности

1, 320*480 3,5 дюймовый ЖК-дисплей

2. Тестовые объекты: ADSL; ADSL2; ADSL2 +; READSL; VDSL2

3. Быстрые медные тесты с DMM (ACV, DCV, сопротивление петли и изоляции, емкость, расстояние)

4. Поддержка VLAN, векторирование, Совместимость со всеми известными DSLAMs

5. Поддержка эмуляции модема и имитации входа в систему

6. Поддерживает Логин ISP (имя пользователя/пароль) и тест IP Ping (тест WAN PING, тест LAN PING)

7. Перезаряжаемый литий-ионный аккумулятор

8. Поддержка оптического измерителя мощности, функция VFL

9. Поддержка отслеживания кабеля, проверки последовательности линий, функции стационарного телефона

10. Поддержка функции локатора неисправностей кабеля (TDR)

Характеристики

Индекс xDSL

Основные функции тестирования xDSL

Информация о физическом слое
Циферблат PPPoP
FTP-клиент, фиксирующий IP
Тест сетевого уровня
Эмуляция модема
Пинг
Поддержка VLAN,HLOG,QLN
Статистика кода ошибки
Битовый графический дисплей
Данные BPT /SNR
Настройка параметров модема (VPI/VCI)

ADSL индекс

Стандарты

ITU G.994.1 (G.hs), ITU G.992.5, ITU G.992.5 приложение L. Максимальное расстояние, которое можно подключить, составляет 6,5 км. Совместим с ADSL, ADSL2 и READSL.

Затухание:

0 ~ 63,5 дБ

Уровень шума

0 ~ 32 дБ

Скорость восходящего канала (встроенный/быстрый режим)

0 ~ 1,2 Мбит/с

Скорость потокового канала (встроенный/быстрый режим)

0 ~ 24 Мбит/с

Модулирующие биты в субканале DMT

0 ~ 15 и точки частоты каждого подканала

Количество кодов ошибок

CRC, HEC, FEC, NCD, OCD

Другие параметры

Выходная мощность DSL

Может отображать каждое Состояние линии DSL: потеря сигнала и отключение связи

Индекс VDSL2

Стандарты

ITU G.993.2(VDSL2). Совместим со стандартом ADSL2 +, ADSL.

Скорость восходящего канала (встроенный/быстрый режим)

0-100 м

Скорость потокового канала (встроенный/быстрый режим)

0-100 м

Модулирующие биты в субканале DMT

0 ~ 15 и точки частоты каждого подканала

Количество кодов ошибок

CRC, HEC, FEC, NCD, OCD

Другие параметры

Выходная мощность DSL
Может отображать каждое Состояние линии DSL: потеря сигнала и отключение связи
Информация о DSLAM
Ошибка секунд
Импульсная защита INP
Фигурка канала SNR
Канальный уровень шума

Профили поддержки:

Профиль 8a, 8b, 8c, 8d, 12a, 12b, 17a

Индекс тестирования DMM

Напряжение постоянного тока

От-400 до 400 В; Разрешение: 0,1 в

Напряжение переменного тока

От 0 до 290 в

Емкость

От 0 до 1000nF; Точность: 0-10nF: ± 2nF, 10nF-1000nF: ± 2% ± 2nF

Сопротивление Петли

От 0 до 20 кОм; Точность: 0-100: ± 3% ± 4 Ом, 100-500: ± 3%, 500-20 кОм: ± 2%

Сопротивление изоляции

От 0 до 50 МОм; Точность: 0-1,0 м: ± 0,1 МОм, 1,0-30 м: ± 10% ± 0,5 МОм

Индекс TDR

Общие характеристики

Проверьте смесь линий и неисправность разрыва.

Автоматический и ручной тест расстояния

Диапазон тестирования

8 км (4 км, 16 км, 32 км дополнительно)

Высокое разрешение

1 м

Мертвая зона

0 м

Потребляемая мощность

1 Вт

Диапазон регулировки VOP

100-300 м/США

Точность дистанционного тестирования

≤ 1 м

Диапазон импульсного тестирования напряжения

≥ 30 в

Индекс отслеживания кабеля

Тип тестового кабеля

Сетевой кабель, кабель витая пара, телефонная линия, USB кабель, коаксиальный кабель.

Проверка состояния линии

Определение открытия или короткого замыкания

Определение полярности напряжения

Положительное и отрицательное напряжение постоянного тока

Расстояние передачи сигнала

Не менее 3 км

Напряжение постоянного тока

Не более 48 в

Индекс последовательности проверки линии

Функция

Поддержка генерации сигнала сетевой линии для просмотра последовательности проверки сетевой линии с приемником

Особенности

Простота в эксплуатации: Определите последовательность линий, получив заказ боковых фонарей

Индекс оптической мощности

Диапазон длин волн (нм)

800 ~ 1700

Фоточувствительный материал

Ингаас

Диапазон измерения мощности (дБм)

-70 ~ + 10 или-50 ~ + 26

Диапазон ошибок

± 5%

Различимость дисплея

Линейный дисплей: 0.1%; Логарифмический дисплей: 0,01 дБм

Адаптеры

FC, ST, SC

Индекс VFL

VFL

FP-LD

Длина волны

650 нм ± 20 нм

Выходная мощность

1 мВт/3 мВт/5 мВт/10 мВт (опционально)

Разъем

Универсальный адаптер 2,5 мм (SC, FC, ST)

Рабочий режим

Модуляция CW или 2 Гц

Применимое волокно

SM/мм

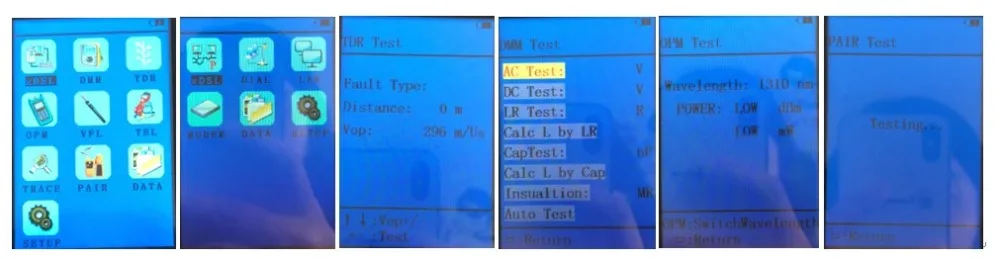

Основной интерфейс

Информация о заказе

Информация о заказе

Код модуля

Стандартная/основная деталь

ADSL; ADSL2; ADSL2 +; READSL; VDSL2 функция,Функция 35B VDSL2

S600

Функция DMM

D

TDR-4KM (8 км опционально)

4

Оптический модуль измерителя мощности

G

Модуль VFL

H

Трассировка кабеля

Х

Проверьте последовательность линий

W

Стационарный телефон

Т
