Мини-волоконно-оптический FTTH активный OTDR рефлектометр тестер Встроенный OPM OLS VFL

Мини оптическое волокно FTTH активный OTDR рефлектометр тестер Встроенный OPM OLS VFL Визуальный Лазерный источник

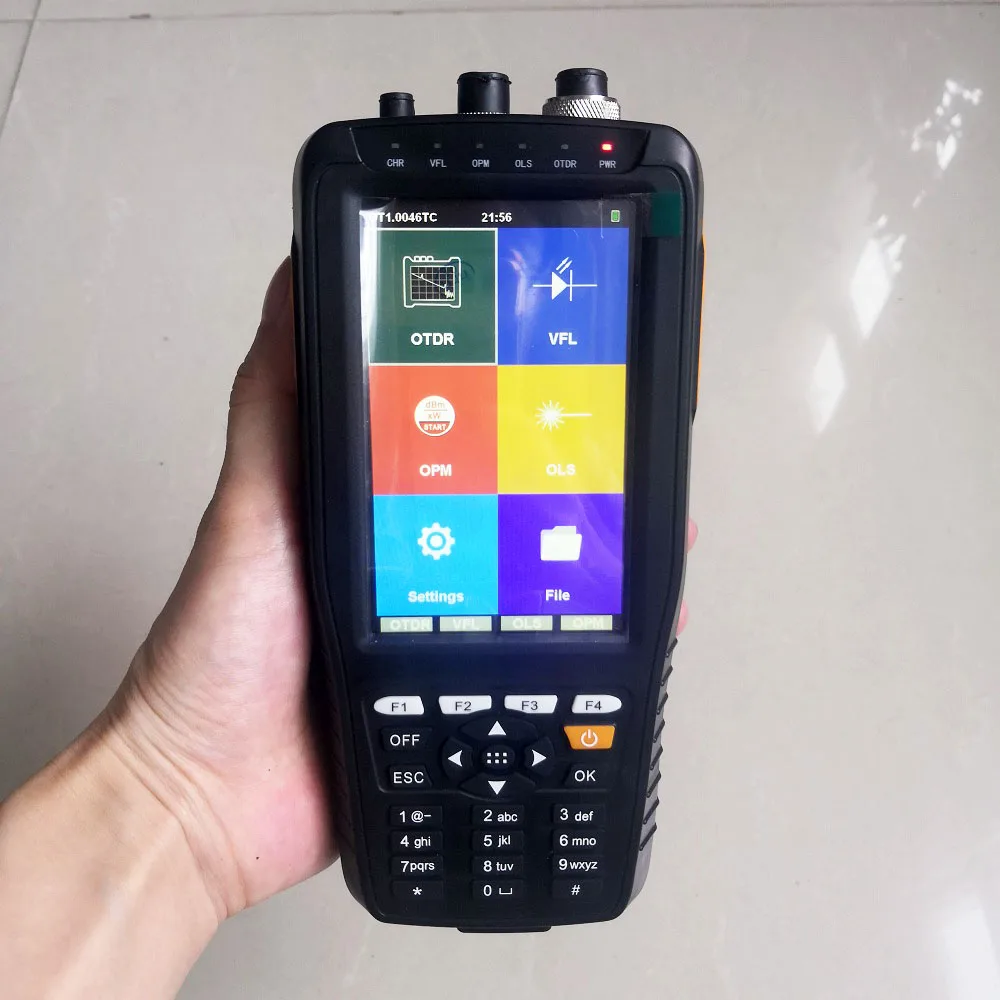

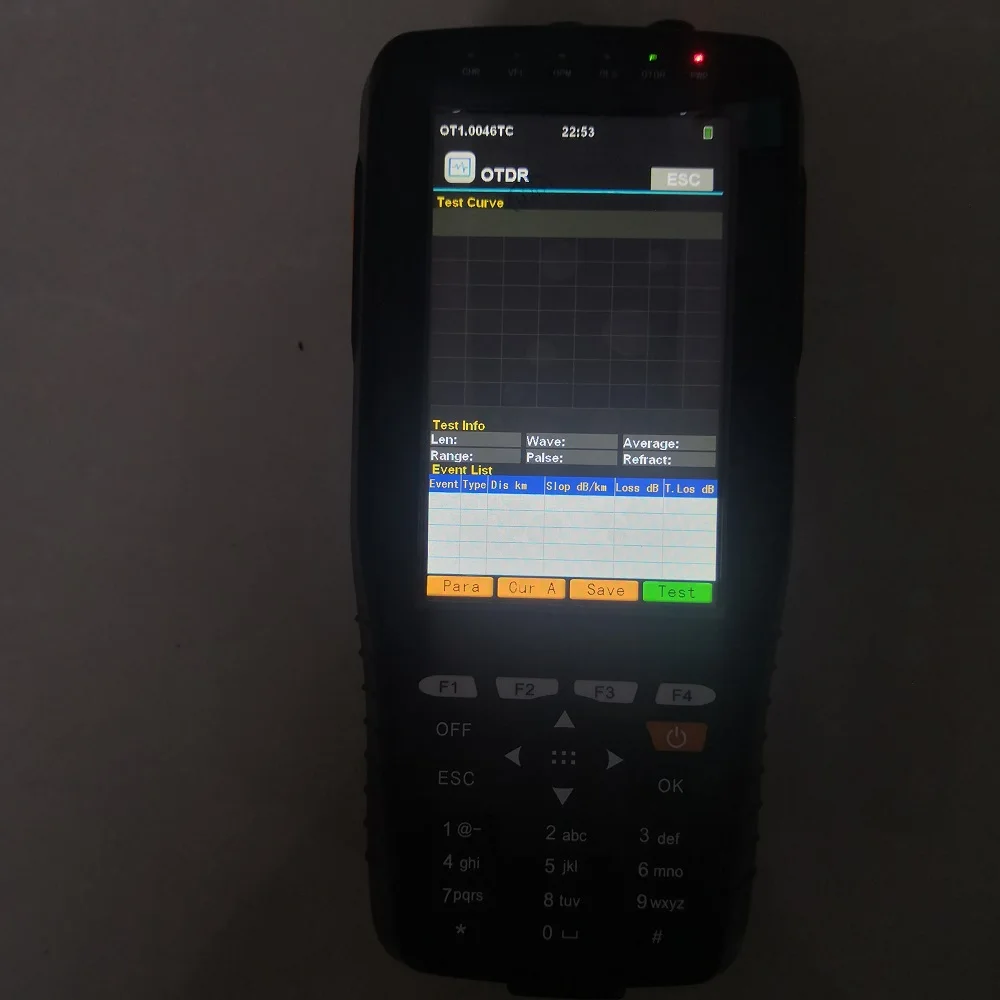

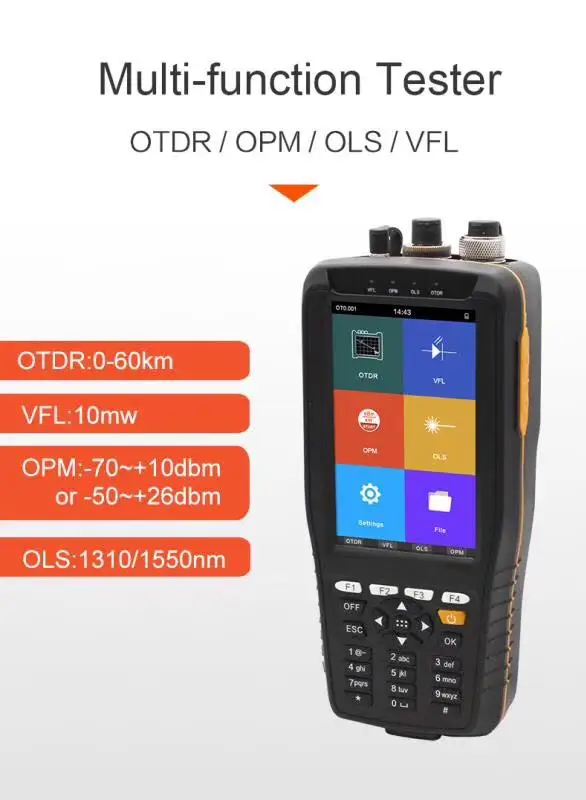

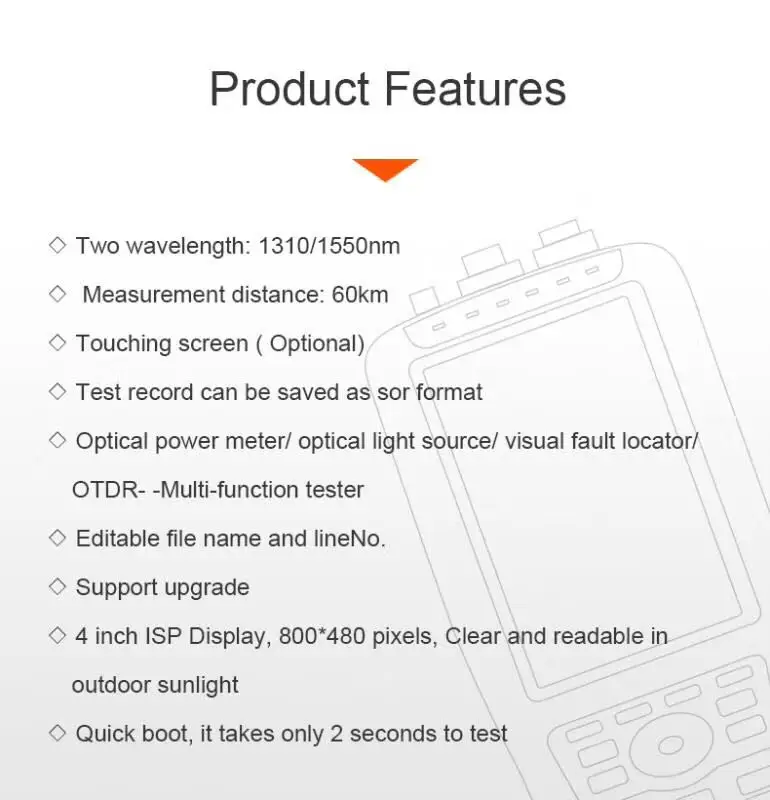

Описание Этот умный удобный OTDR Портативный волоконный локатор неисправностей, он быстро обнаруживает местоположение неисправностей и тип оптического волокна с помощью элемента OTDR и более сильного программного инструмента анализа. Основные характеристики ■Легкий, портативный, экономичный ■ Один ключ операции, разборчивые тестовые данные ■Интегрирован с системой визуального локатора неисправностей, легко обнаруживает место повреждения мертвых зон ■Используйте резиновый ключ, хороший пылезащитный, водонепроницаемый, quakeproof способность, подходит для работы по техническому обслуживанию ■Используйте аккумулятор большой емкости, долгое время работы, подходит для длительной работы ■Подходит для инженерного строительства и технического обслуживания места повреждения FTTx и сети доступа Функции 1.OTDR: (1)1310/1550nm , 22/20dB, 0-60 км (2)1550 нм, 20 дБ, поддержка активных испытаний (3)1610 нм, 20 дБ, поддержка активных испытаний 2. Измеритель оптической мощности: -70 ~ + 10dbm или-50 ~ + 26dbm 3. Визуальный дефектоскоп: >= 10 мВт 4. Оптическая светильник источник: 1310/1550nm ,>-5dBm

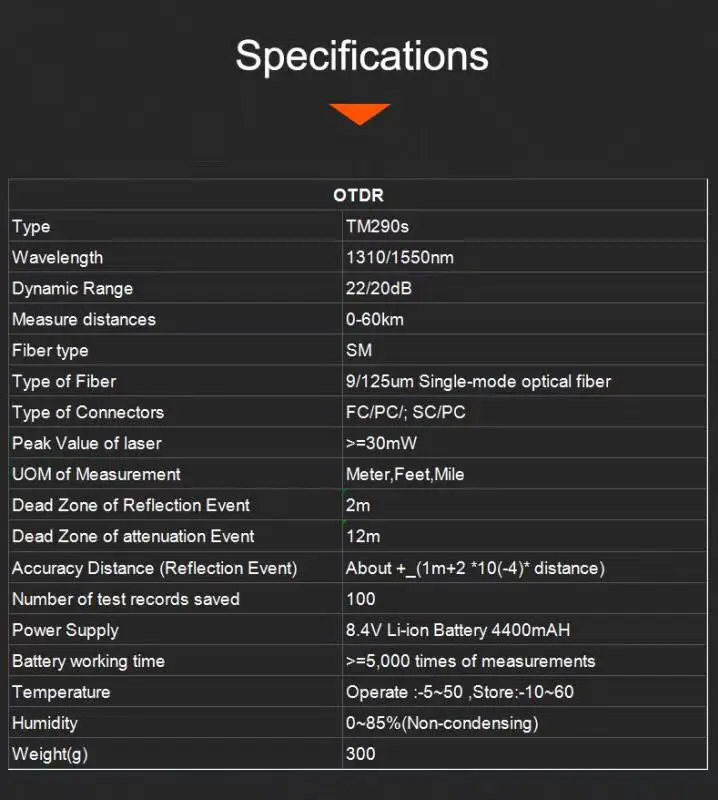

Тип

TM290

Длина волны

1310/1550 нм; 1550 нм; 1610 нм

Динамический диапазон

22/20 дБ

Измерьте расстояния

0-60 км

Тип волокна

SM

Тип волокна

9/125um одномодовое Оптическое волокно

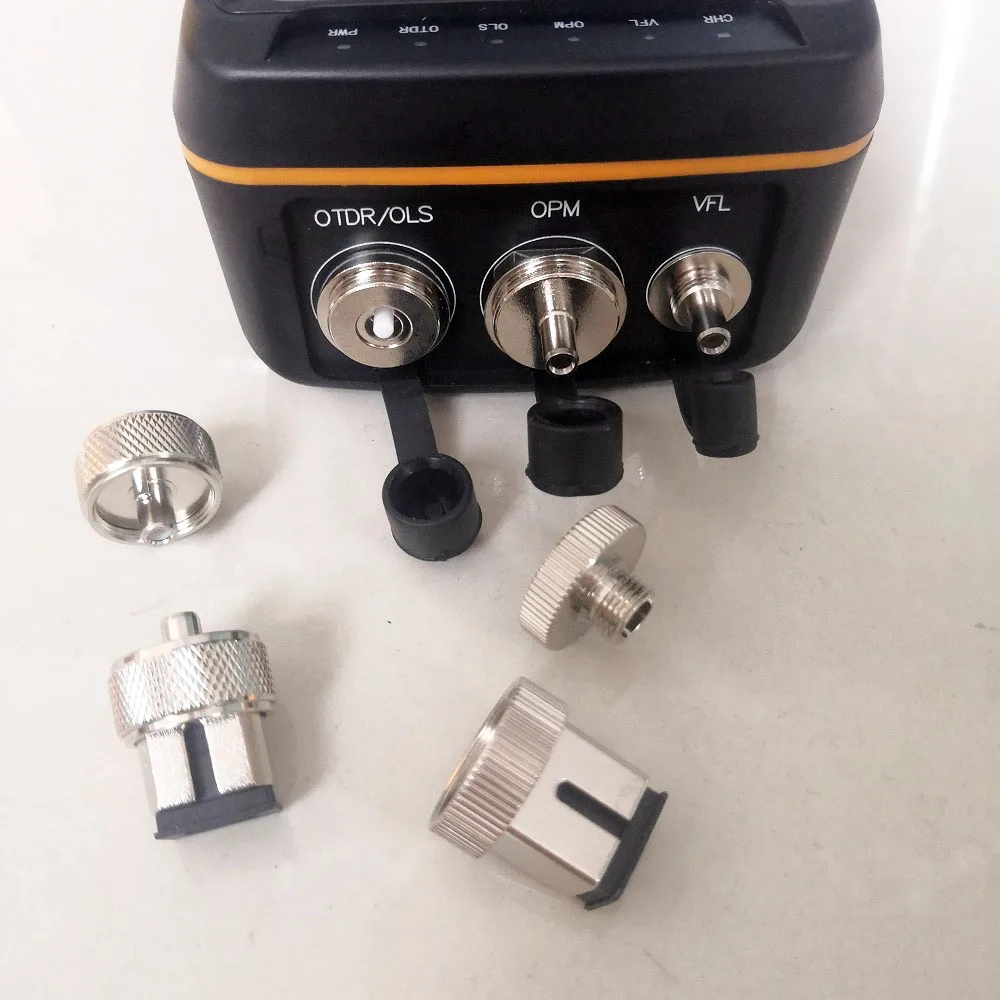

Тип соединителей

FC/PC/ (разъем FC/APC может быть настроен)

Пиковое значение лазера

> = 30 мВт

UOM измерений

Метр, футы, миля

Мертвая зона события отражения

2 м

Мертвая зона затухания

12 м

Расстояние точности

(Событие отражения)

Около + _(1 м + 2*10(-4)* расстояние)

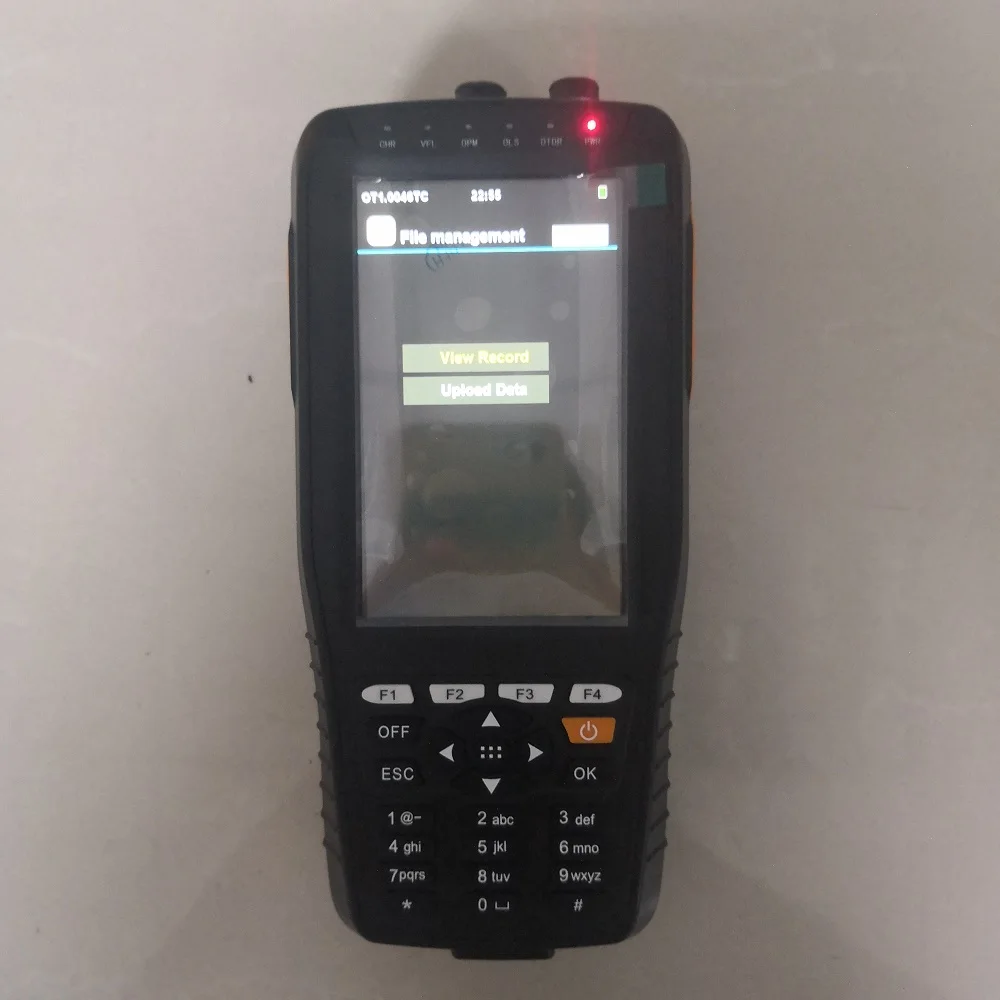

Количество сохраненных тестовых записей

200

Питание

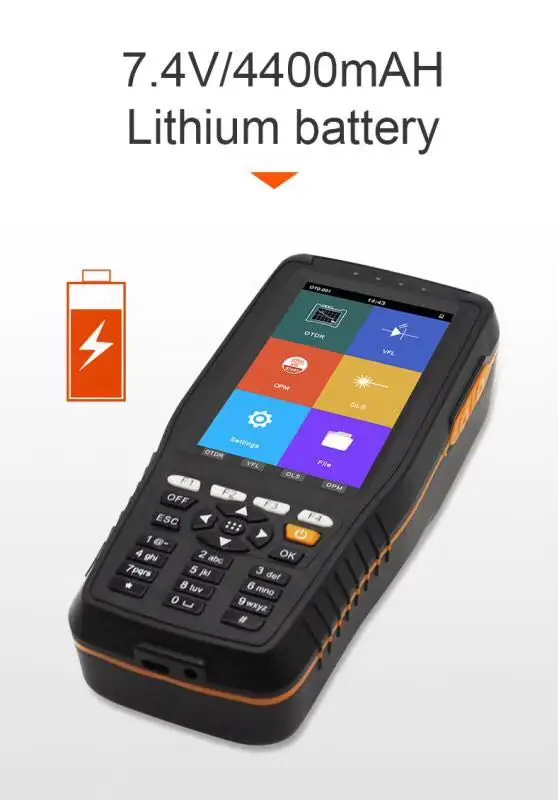

7,4 В литий-ионный аккумулятор 4400 мАч

Время работы батареи

> = 5000 раз измерений

Температура

Работа:-5 ~ 50, магазин:-10 ~ 60

Влажность

0 ~ 85% (без конденсации)

Вес (г)

300

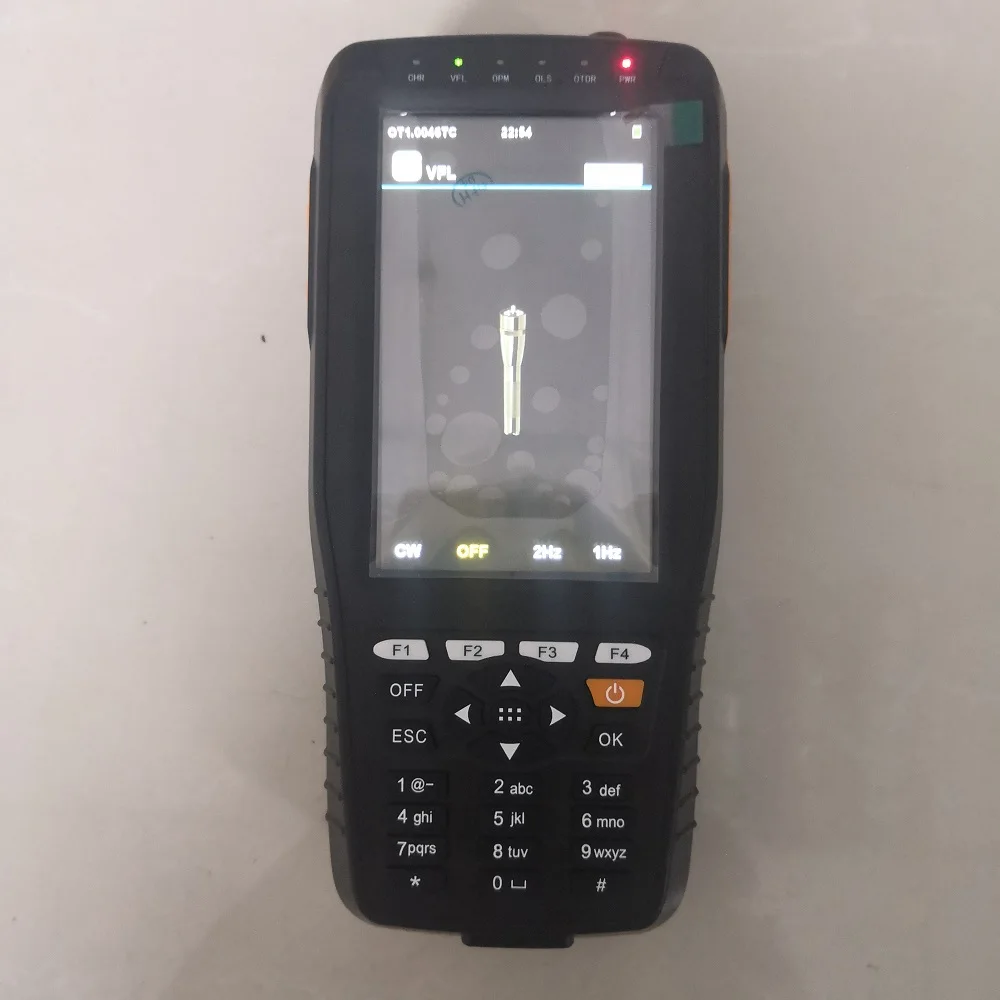

1. Визуальный дефектоскоп

Длина волны:

650 нм

Выходная мощность VFL

> = 10 мВт

Режим

CW,1 Гц, 2 Гц

Тип волокна

SM/мм

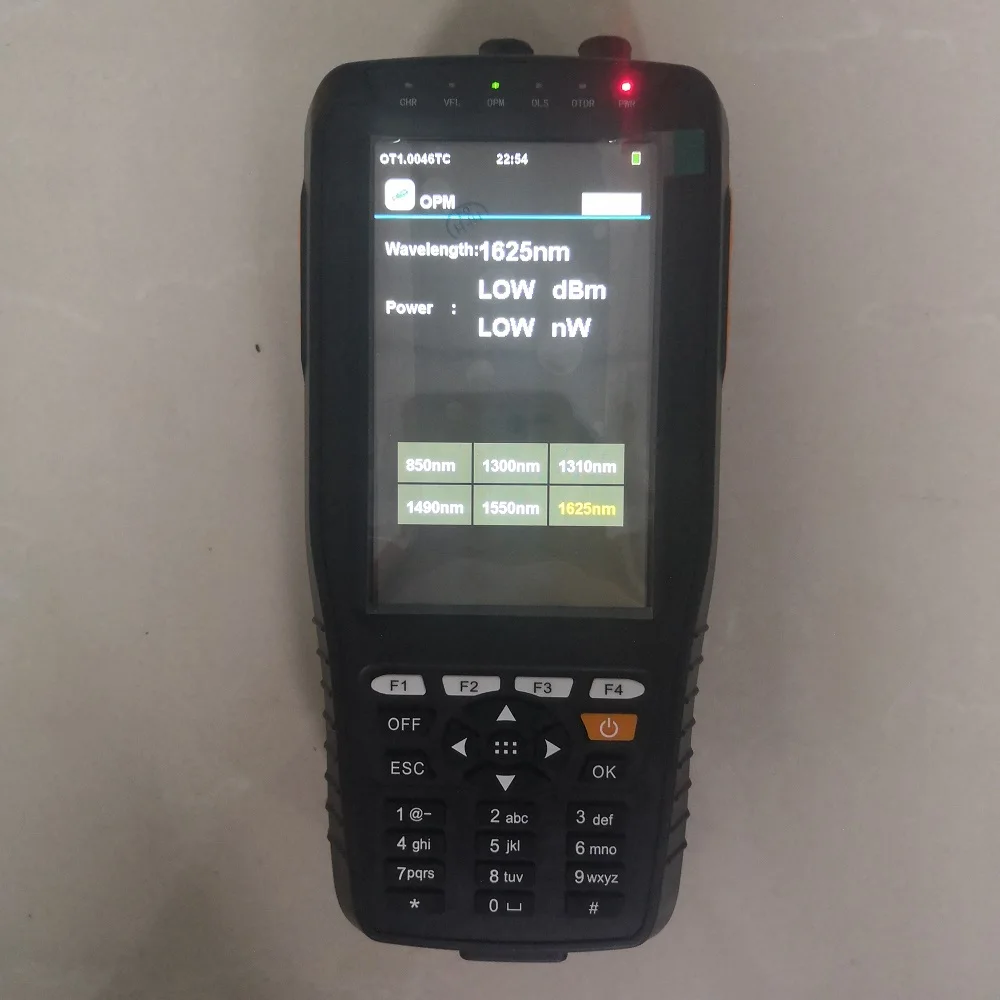

2. Измеритель оптической мощности

Диапазон измерения дБм

-70 ~ + 10 дБм

-50 ~ + 26 дБм

Диапазон длины волны (нм)

800 ~ 1650

Калиброванная длина волны

850нм, 1300нм, 1310нм, 1490нм, 1550нм, 1625нм (другая длина волны будет по запросу)

Детектор

InGaAs

Точность

<± 3% (-10dBm, 22 ℃)

Разрешение

Линейность: 0.1%, нелинейность: 0.01dBm

Соединитель

Сменный FC/PC SC/PC,( ST как опционально)

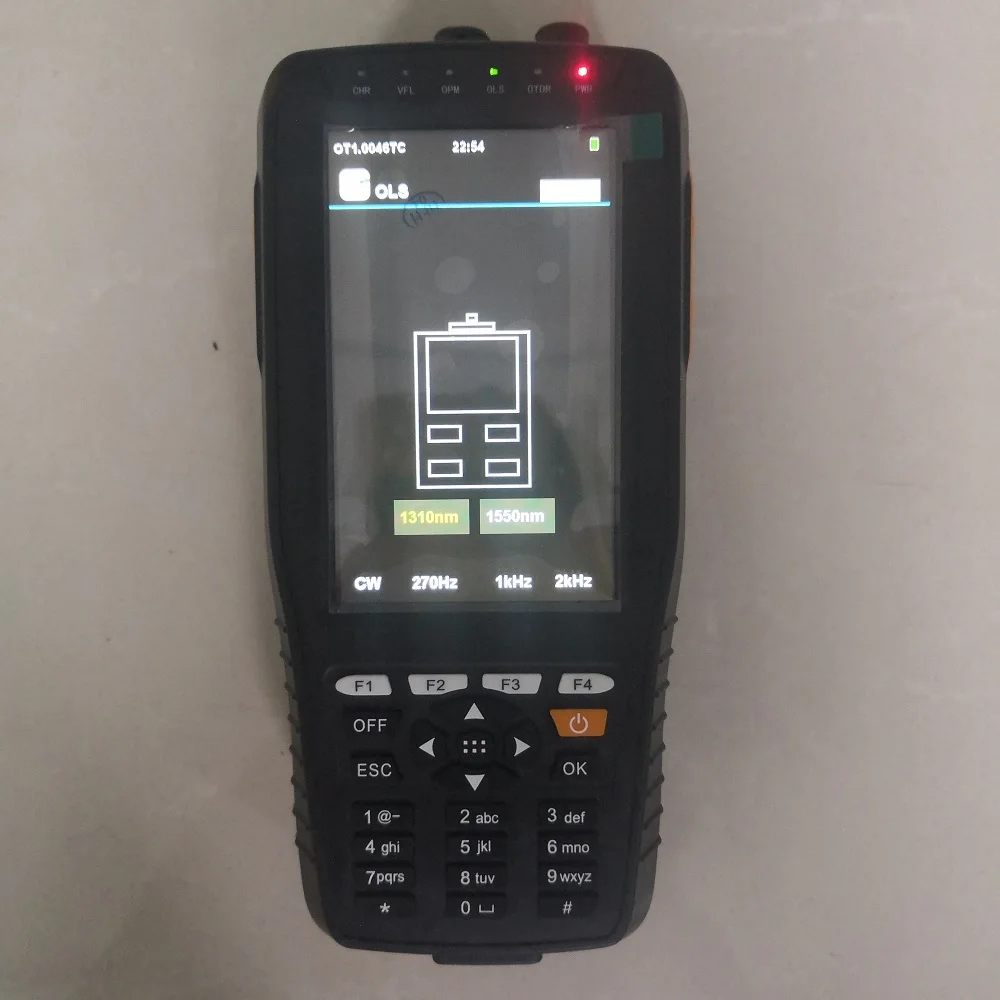

3. Оптический светильник

Эмиттер

FP-LD

Длина волны (нм)

1310/1550 нм

Соединитель

FC/PC(SC/ST как опционально)

Выходная мощность

≥-5 дБм

Стабильность выхода (дБм)

± 0,04 @ 20 ℃ @ 15 мин

Модуляция

CW/270 Гц/1 кГц/2 кГц

Тип волокна

SM

Детали заказа

TM290SF-15 (с фильтром)

Сенсорный экран, 1550 нм, 20 дБ, поддержка активного тестирования

TM290D

Сенсорным экраном, 1310/1550nm, 22/20dB

TM290SF-16 (с фильтром)

Сенсорный экран, 1610 нм, 20 дБ, поддержка активного тестирования
