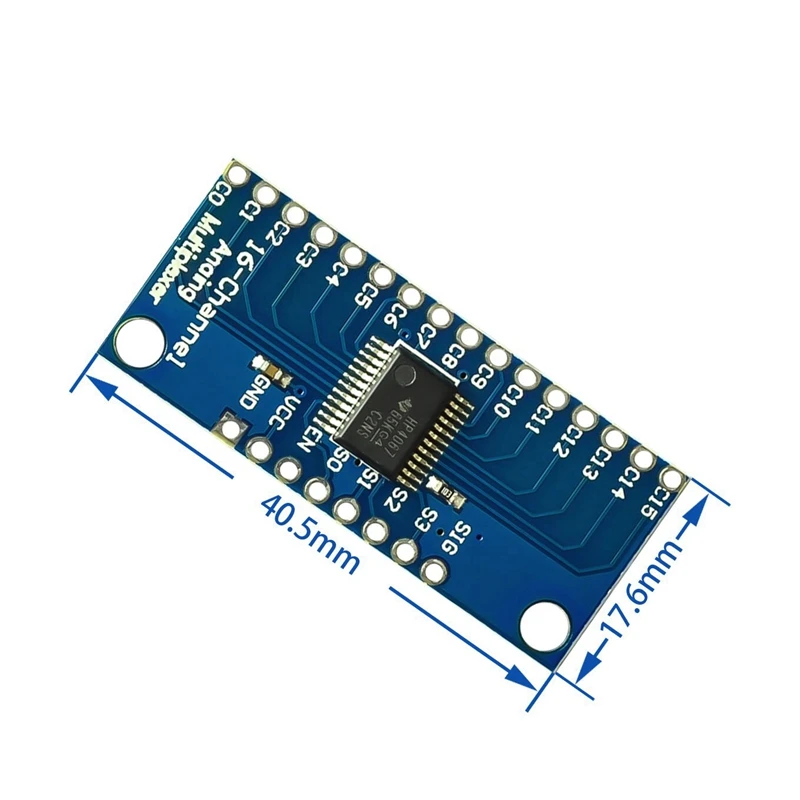

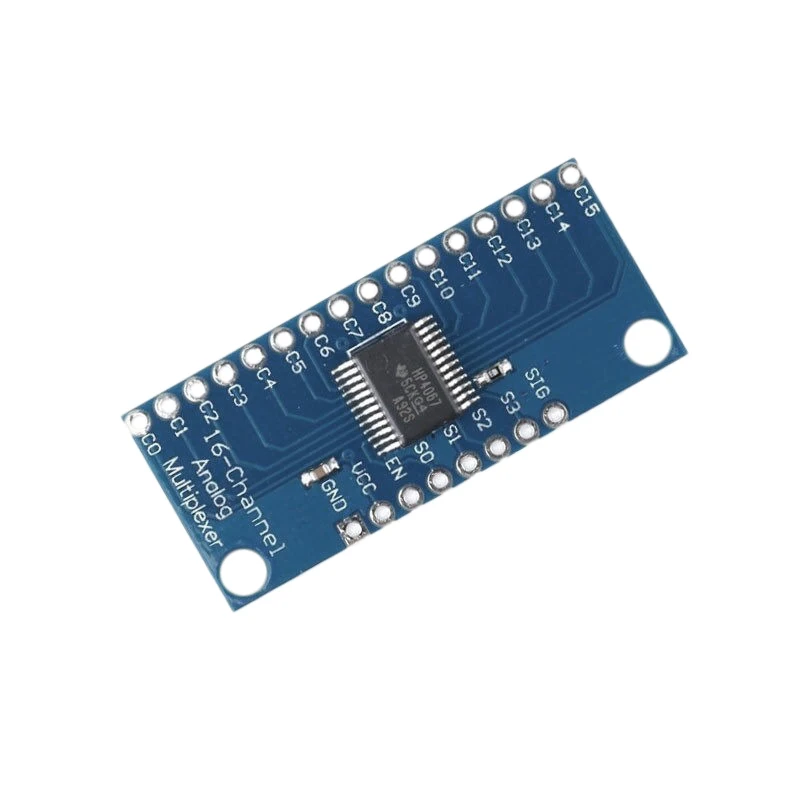

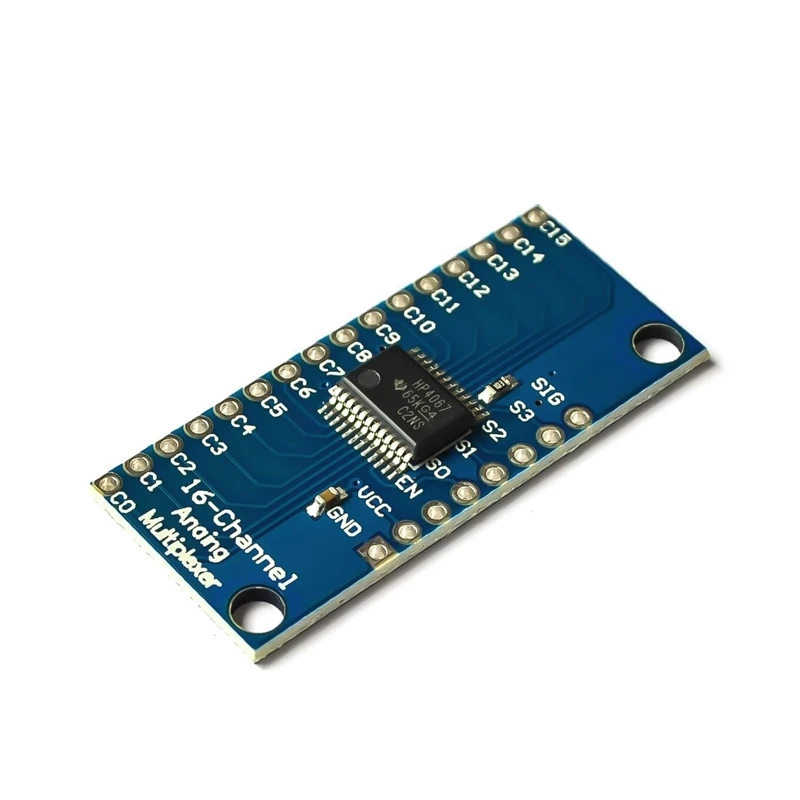

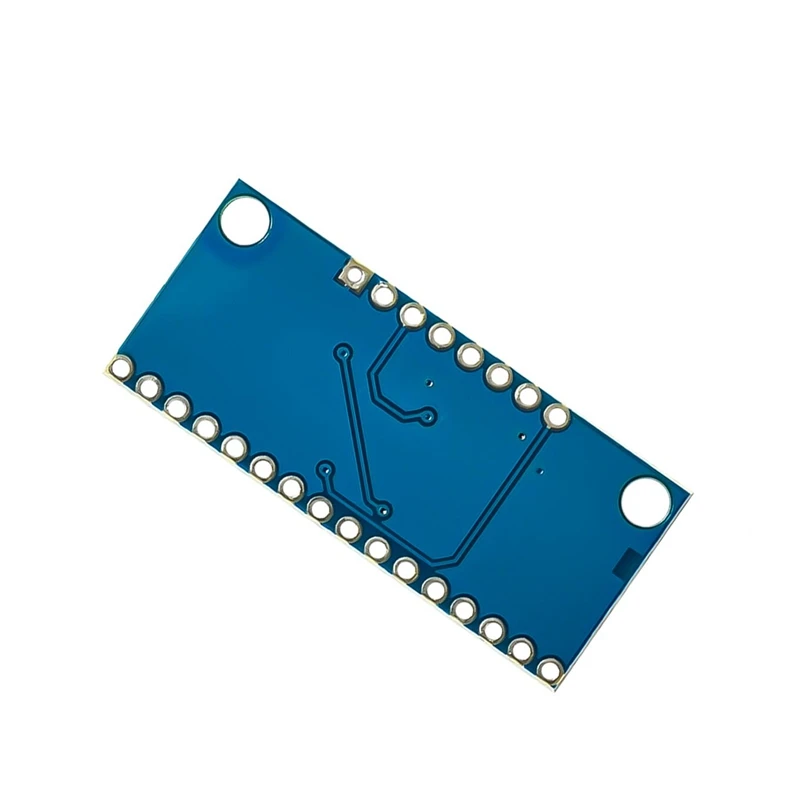

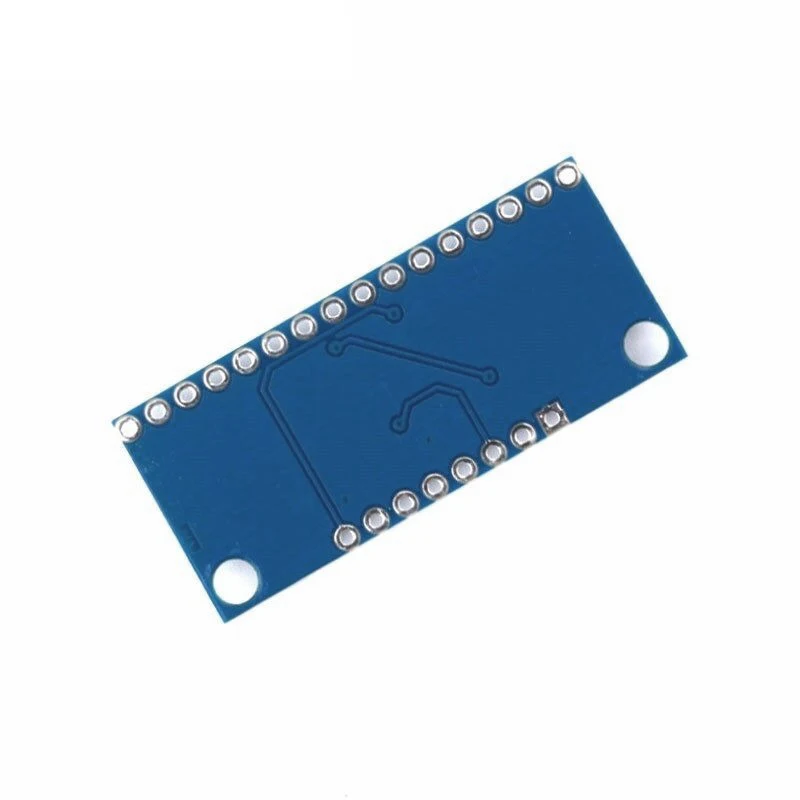

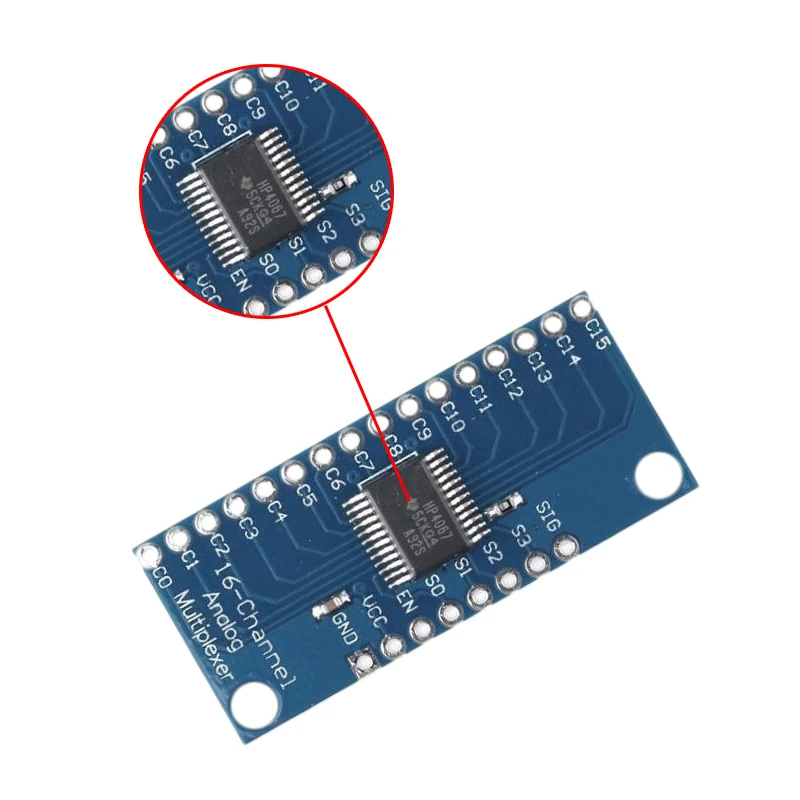

16CH Аналоговый Цифровой MUX Breakout плата CD74HC4067 точный модуль для Arduino | Электроника

Описание: Это секционная плата для очень удобного 16-канального аналогового/цифрового мультиплексора/Demultiplexer CD74HC4067.
И функции соединений в любом направлении.
Чтобы контролировать его, Подключите 4 цифровых выхода к адресу чипа, выберите контакты (S0-S3),
И отправьте ему бинарный адрес желаемого канала (см. Таблицу данных для получения подробной информации).
Это позволяет подключать до 16 датчиков к вашей системе, используя только 5 контактов!
Так как mux/demux также работает с цифровыми сигналами,
Вы можете использовать его для передачи последовательных данных ttl-уровня или от нескольких устройств.
Например, вы можете использовать его для подключения контактов TX 16 устройств к одному контакту RX на вашем микроконтроллере.
Линия TX вашего микроконтроллера до 16 линий RX устройства.
Используя несколько досок, вы можете создать аналогичные механизмы для I2C, SPI и т. д.
Внутренние переключатели двунаправленный, поддерживает напряжение между заземлением и VCC,
Имеют низкую "на" сопротивление и низкую "ВЫКЛ" утечку, и чтобы предотвратить перекрестие, выполните "break-перед-сделать" переключение.
Плата также выдает чип «включить» pin, который при вождении высоко,
Полностью отсоединит общий штифт (все выключатели «Выкл»).
Особенности:
1.2В до 6В операция
2."On" сопротивление: 70 Ом @ 4,5 в
3.6ns break-before-make @ 4,5 V
4. Широкий диапазон рабочих температур: от-55C до 125C
Цвет: синий
Материал: Поликарбонат + металл
Посылка:
1 * 16CH Аналоговый Цифровой MUX Breakout Board
Только вышеуказанная посылка, другие товары не включены.
