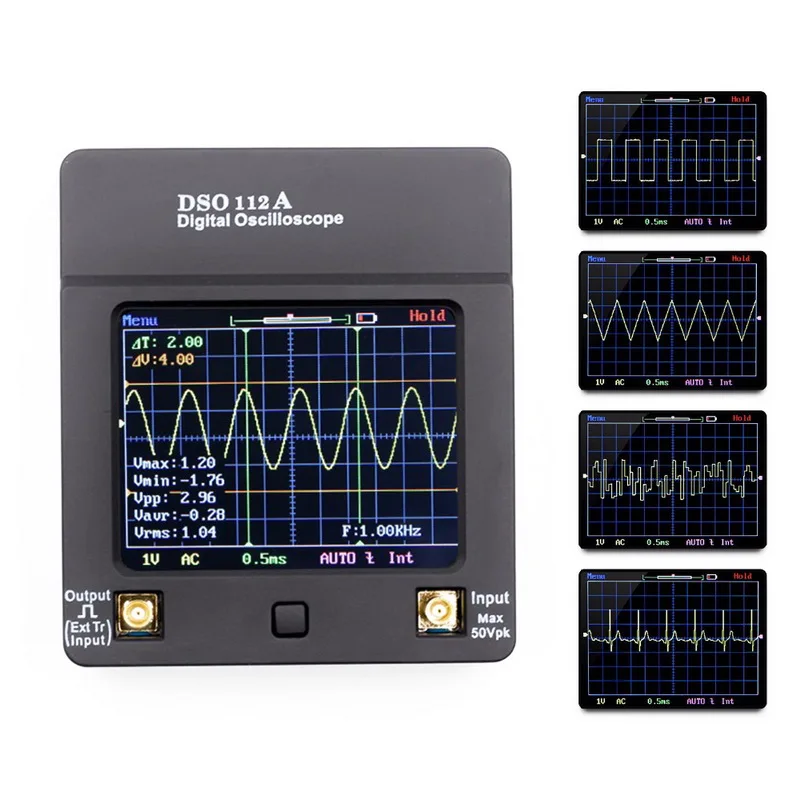

Осциллограф портативный с сенсорным экраном 2 МГц 5 Мбит/с | Инструменты

Осциллограф портативный с сенсорным экраном 2 МГц 5 Мбит/с | Инструменты

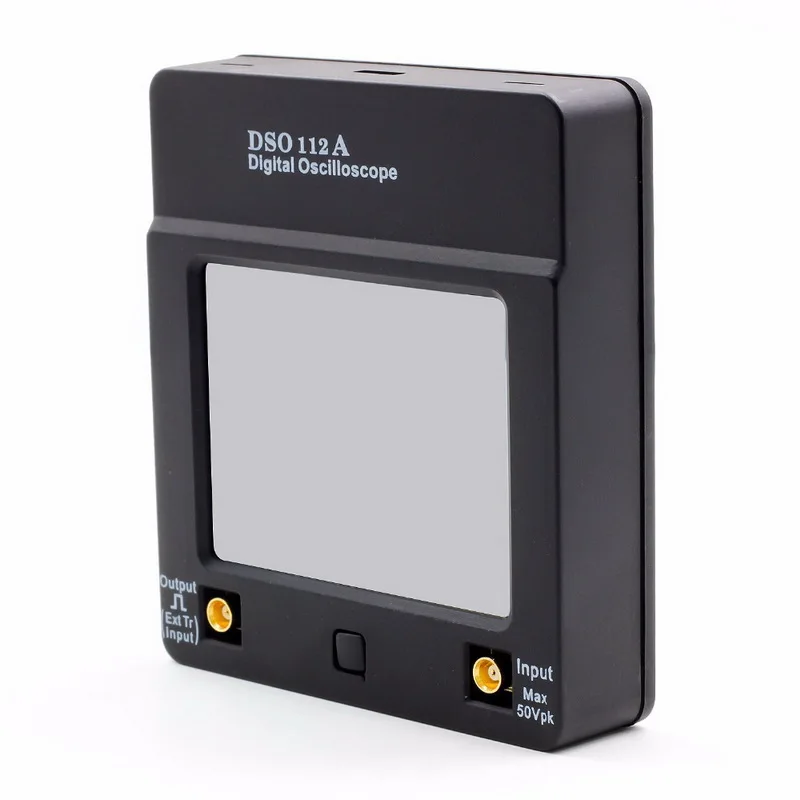

Технические характеристики:

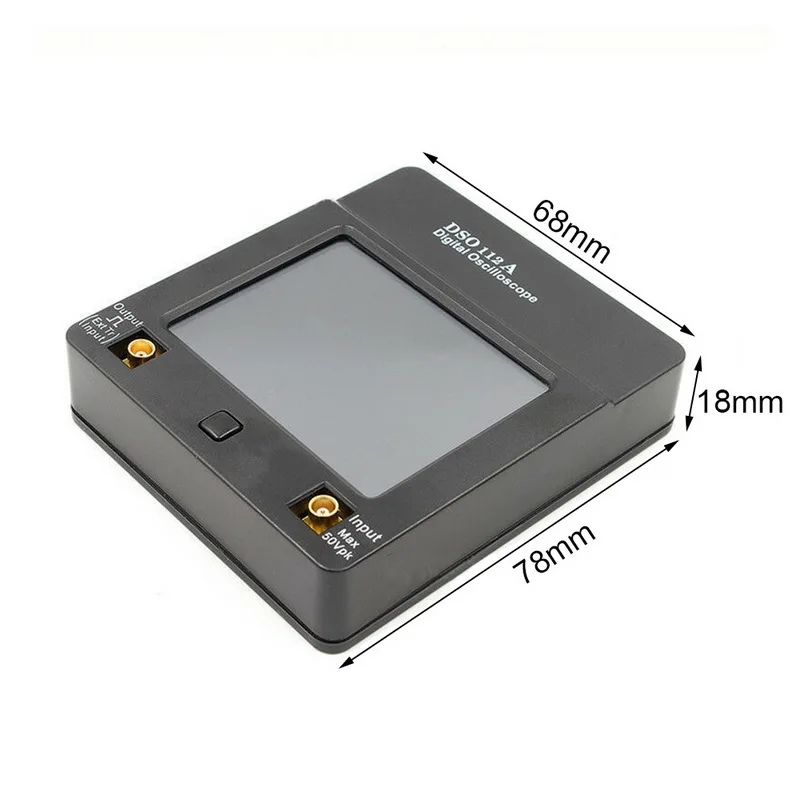

Размер: 68*78*18 мм
Цвет: черный
Материал: пластик, электронный компонент
Полоса пропускания аналоговой частоты: 0-2 МГц
Макс. Частота дискретизации в реальном времени: 5Msps
Чувствительность:2МВ/Div-20V/див всего 12 классов (путем прогрессивного 1-2-5)
Горизонтальный базовый Диапазон времени: 1 мкс/Div-50s/див 21 класс (путем прогрессивного 1-2-5)
Макс. Входное напряжение: 50Vpk (100Vpp)
Макс. Длина записи:512/1024 опционально
Входное сопротивление: 1 м ом
Точность ADC: 8 бит
Способ связи:DC / AC
Тип триггера: автоматический, нормальный, одиночный
Кромка триггера: подъем/опускание
Источник запуска: внутренний/внешний
Напряжение внешнего триггера: 0-15 в
Дисплей: цветной дисплей TFT
Питание: 3,7 V 1200 мА/ч, литий-ионный аккумулятор Батарея (все указанные аккумуляторы входят в комплект поставки) / USB Интерфейс

Посылка список:
1 * осциллограф
2 * MCX-clip кабели
1 * USB кабель

1 x осциллограф
1 x MCX-clip кабели
1 x Bnc линия преобразования
1 x P6020 1/10 20 МГц зонд
USB кабель (1 шт.);

Особенности:

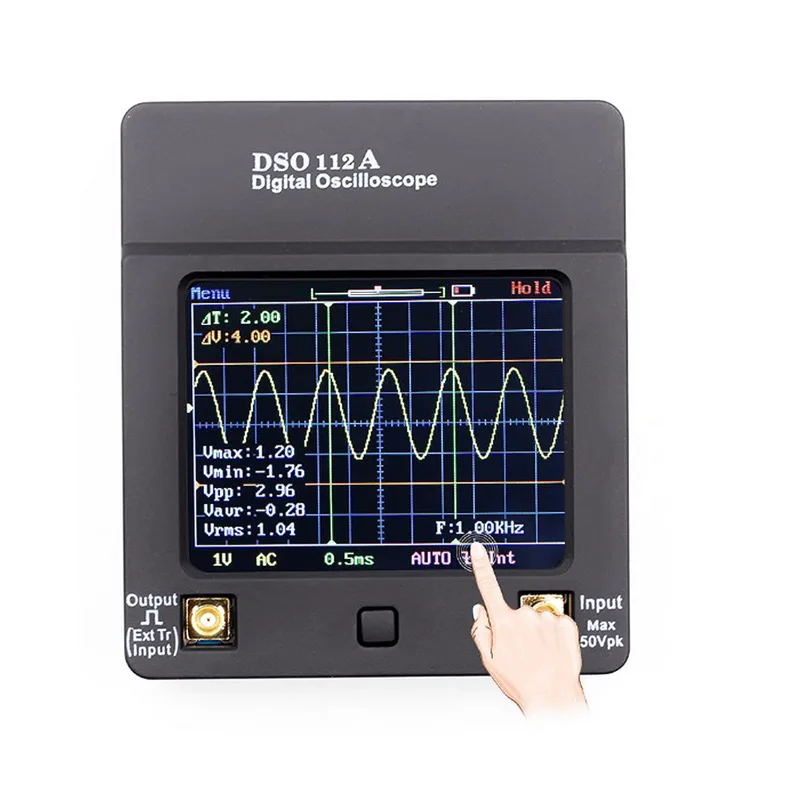

<Курсоры времени:Для автоматического расчетаИ отображение разницы во времени
<Курсоры напряжения: Автоматическое вычисление и отображение разницы в напряжении
<2 МГц аналоговая полоса пропускания и 5Msps Макс. Частота дискретизации в реальном времени.

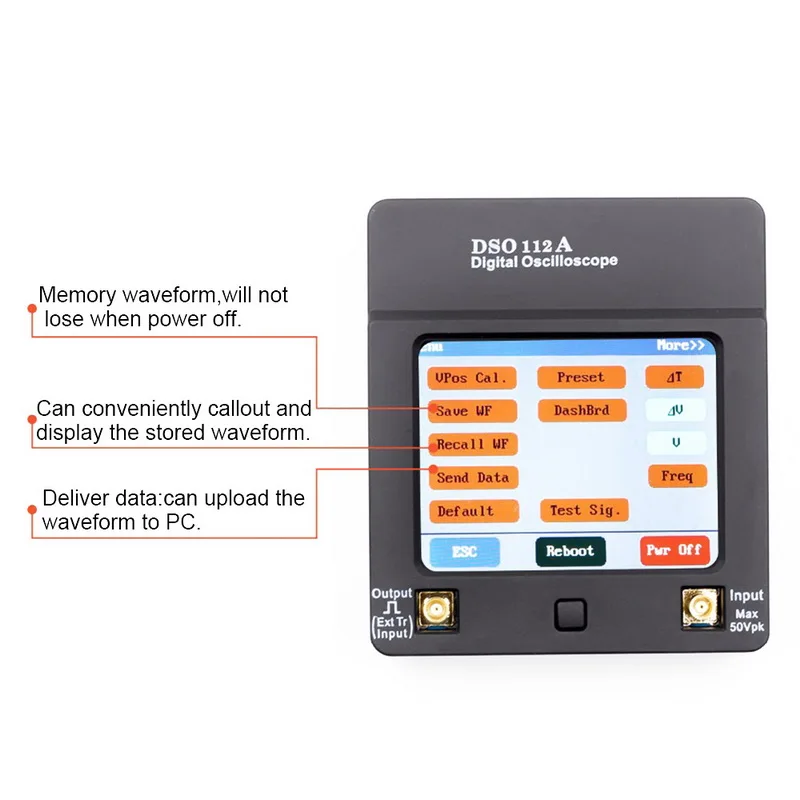

<Функция: Сохраните 24 группы заданных параметров, форму сигнала, частоту измерения и Макс./мин./Vpp/Avg. Значения напряжения

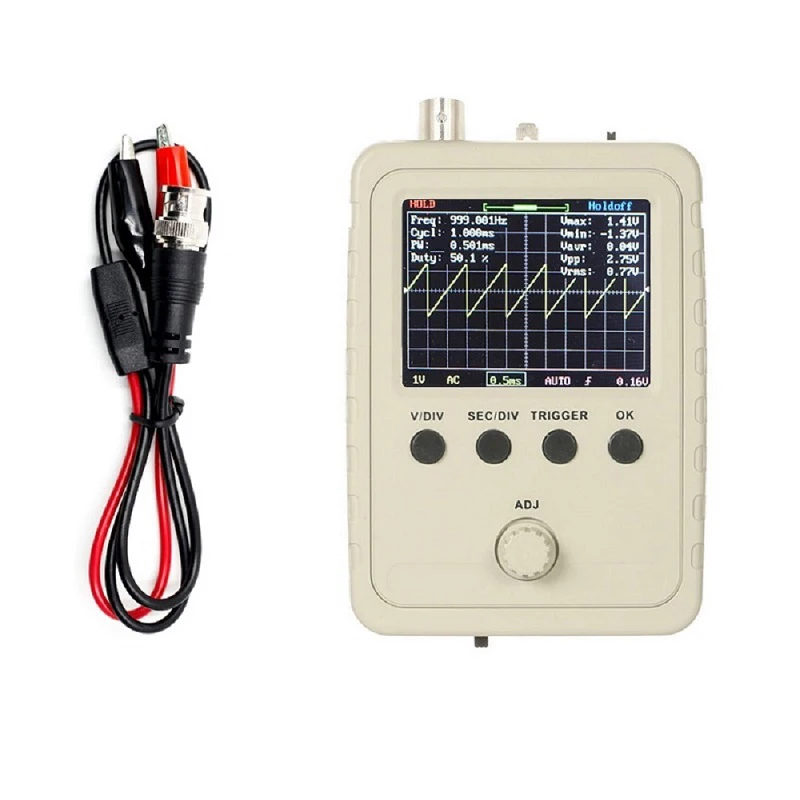

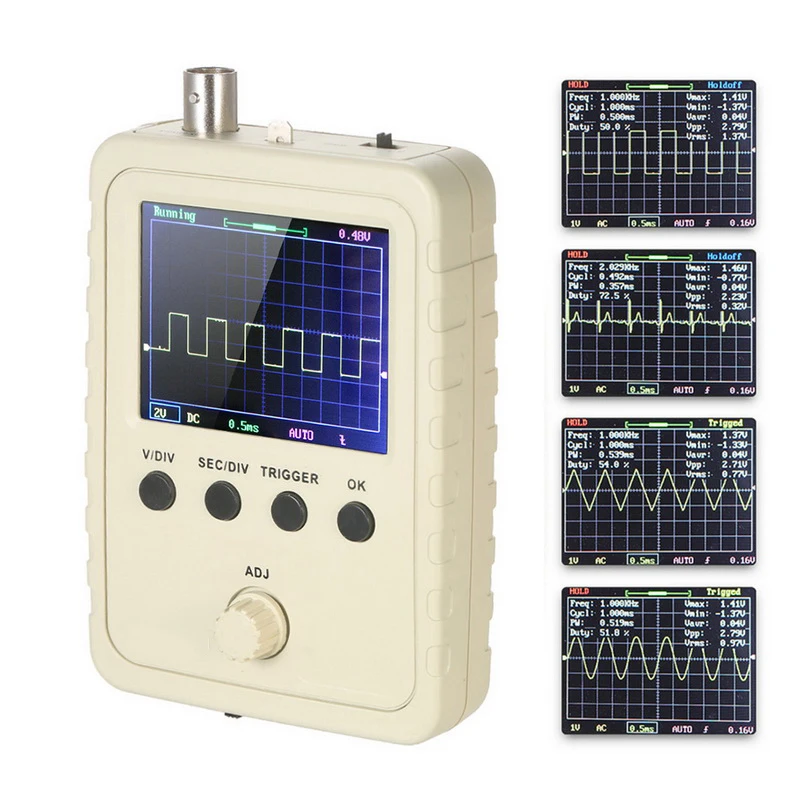

Технические характеристики изделия:
Максимальная частота дискретизации в реальном времени: 1MSA/s
Аналоговая полоса пропускания: 0-200 кГц
Диапазон чувствительности: 5мв/div-20mV/idv
Максимальное входное напряжение: 50Vpk (1X зонд)
Входное сопротивление: 1 м Ом/20 пФ
Точность: 12 бит
Длина записи: 1024 точек
Режимы соединения: DC / AC / GND
Диапазон времени: 500s/Div - 10us / Div
Режимы запуска: автоматический, нормальный и одиночный
Положение триггера: Центр буфера
Напряжение питания: 9 В постоянного тока (8-10 В)
Потребление тока: ~ 120 мА @ 9 В

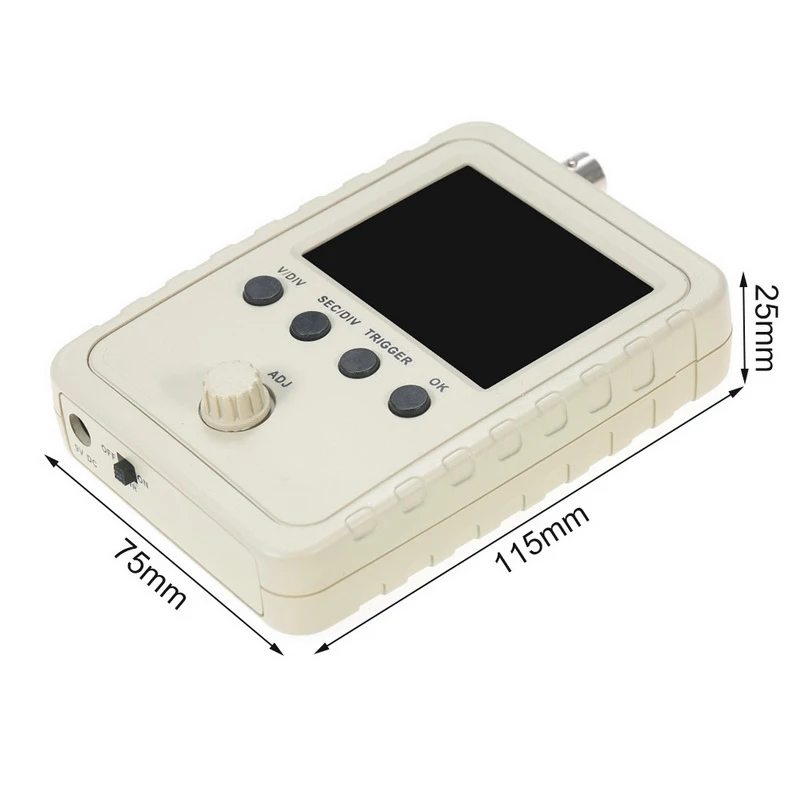

Основная плата Размеры: 94*65 мм/3,7 * 2.56in
Аналоговой платы Размеры: 65*47 мм/2,56 * 1.85in
Размер экрана: 52*40 мм/2*1,57 дюйма

Посылка список:
Посылка 1:
1 * комплект осциллографа
1 * BNC зонд

Посылка 2:
1 * комплект осциллографа
1 * зонд
1 * Руководство пользователя

Особенности:
<TFT экран: ARM Cortex-M3 процессор (STM32F103C8), а также 2,4-дюймовый цветной TFT экран.
<Преимущество: Простота установки и эксплуатации.
<Режимы автоматического/нормального/одиночного триггера: с этими режимами, легко захватывать форму волны момента.
<Дисплей удерживает фиксацию; Может замораживать дисплей формы волны в любое время.
<Многофункциональность: с цифровым дисплеем с параметрами формы волны, такими как частота, период, ширина импульса, коэффициент нагрузки, Макс./мин./AVG./пиковые/виртуальные значения.
<Функция хранения сигналов: не теряет форму сигнала после выключения питания.
<Обнаружение короткого замыкания и открытого замыкания: помочь пользователю узнать ошибку пайки.
