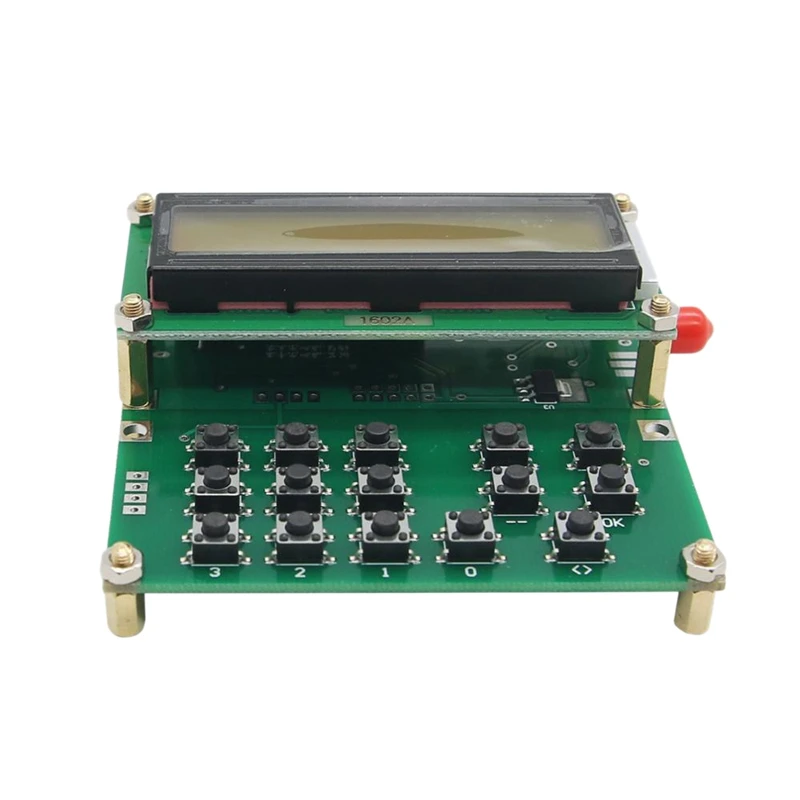

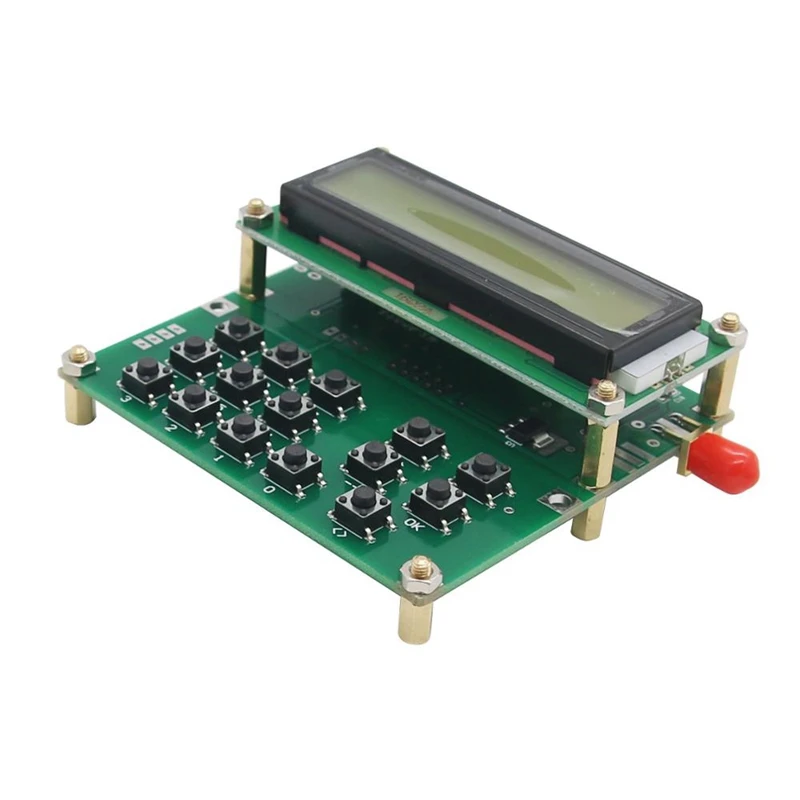

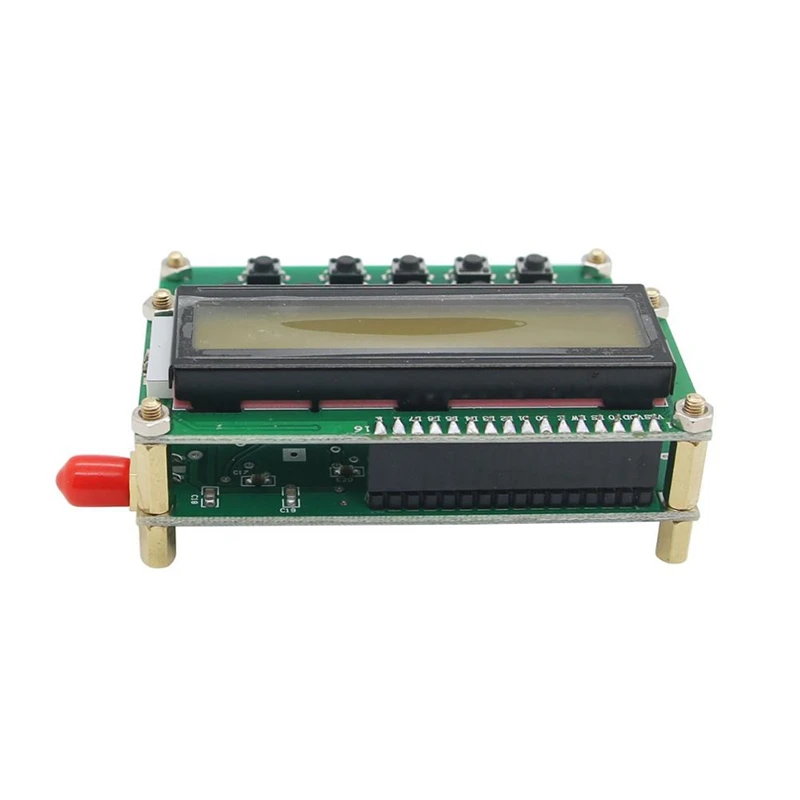

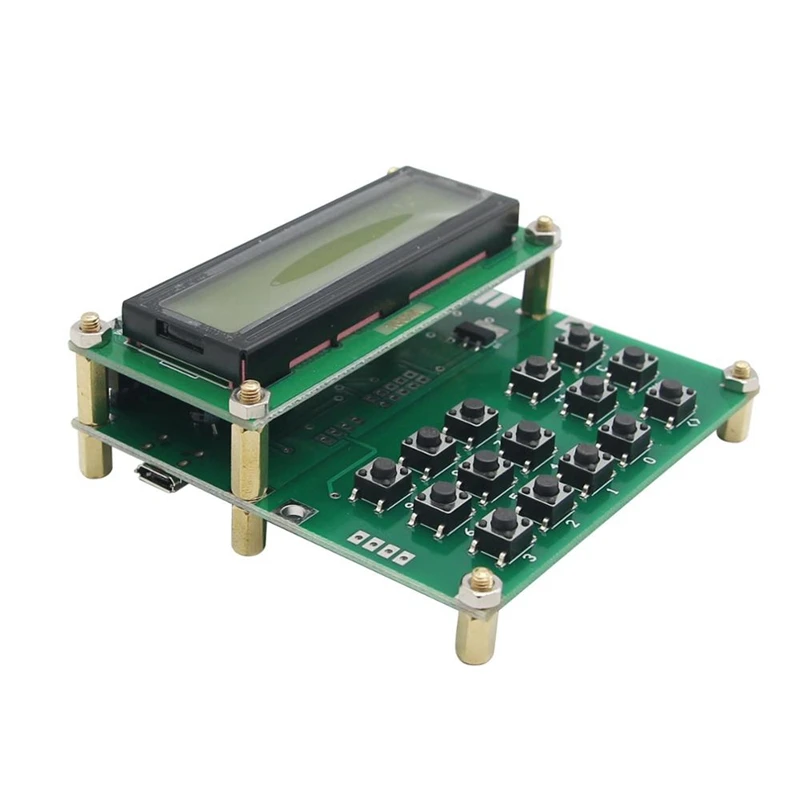

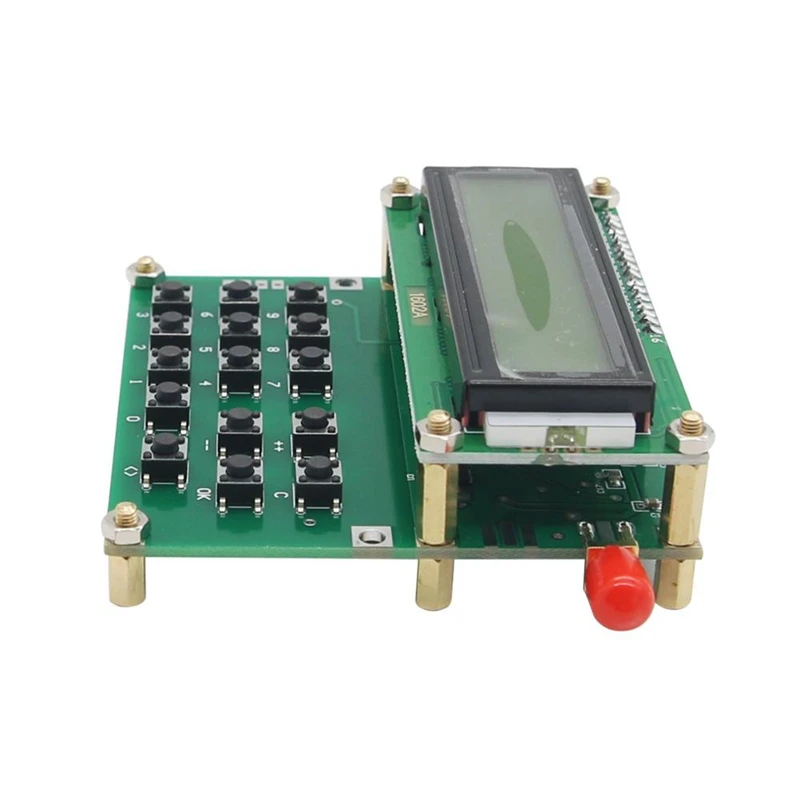

ADF4351 источник сигнала VFO генератор сигналов с переменной частотой от 35 МГц до 4000

ADF4351 источник сигнала VFO генератор сигналов с переменной частотой от 35 МГц до 4000

Простой генератор радиочастотного сигнала. Основные компоненты: avr mega8 микроконтроллер, экономически эффективным однокристальный, часто используемые низкая версия m16, периферийных АЦП имеет 2,56 V регулирования источника, это не указан в других среднего ценового диапазона микроконтроллеры.
Adf4351, традиционная высокоскоростная бистабильная схема VCO + PLL + 6 (за исключением 2 схем, триггера D). 35-2200 МГц получено частотным делением. После формования амплитуда эфирной волны не сильно изменяется. Это для высокой частоты.
DDS трудно достичь с полной пропускной способностью. (После разделения сигнала, он должен быть прямоугольной волной и амплитуда становится уровнем триггера.) Этот продукт использует микрокомпьютер с одним чипом в качестве ядра, что значительно упрощает дизайн, сокращает время разработки, экономит затраты и является простым, надежным и практичным.
Обеспечить источник сигнала для пути переменного тока устройства под испытанием, анализ амплитудных характеристик частоты пути переменного тока и обратите внимание на сопротивление устройства под испытанием.
Технические характеристики: Мощность питающее напряжение: DC 4,5 V-5,5 V, пожалуйста, обратите внимание, что эта машина не имеет встроенный регулятор напряжения блока, не должны обеспечивает высокую диапазон напряжения
Ток в режиме ожидания: менее 25 мА
Ток излучения: менее 150 мА
Выходное сопротивление: 50 Ом
Диапазон выходной частоты: 35 МГц-4000 МГц
Шаг выхода: 1 кГц-8 кГц
Выходная мощность: -1dBm (W) @ 150 МГц (абсолютное значение испытательной мощности) прибл. 1 мВт
Размер товара: 80*75*30 мм/3,1*3,0 * 1.2in
Сделай Сам: электрический
Диагональ экрана: 2,9 дюйма и ниже
Номер модели: генератор сигналов
Цвет: зеленый
Материал: металл + Поликарбонат

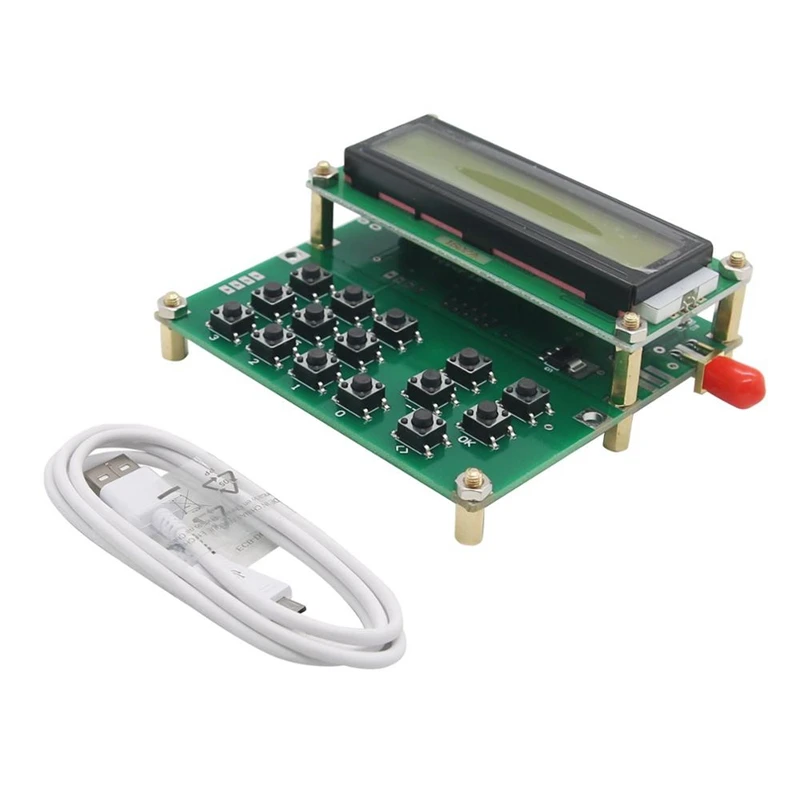

Посылка в комплект входит:
1 * генератор сигналов
1 * кабель для зарядки
Примечание:

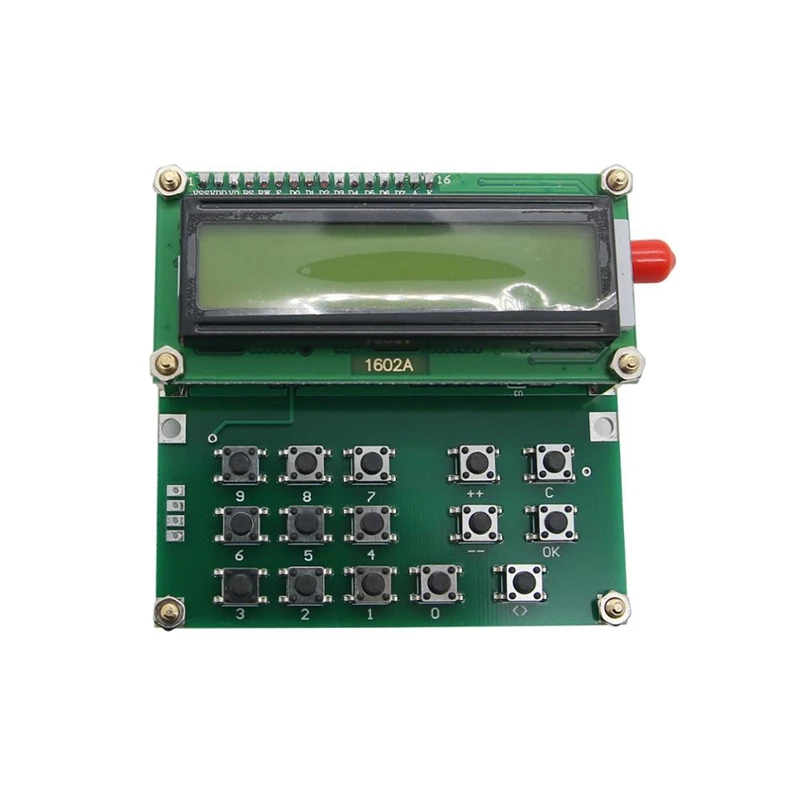

Эта клавиатура работает с 15 кнопками ppt, 0 ~ 9 клавишами чисел, 10, «+» и «-» для регулировки частоты использования, а также генерирует выходное поведение.
Нажмите кнопку «+» или «-», чтобы добавить 1 кГц или потерять 1 кГц к примитивному выходу частоты. Нажмите и удерживайте кнопку «+» или «-» более 1 секунды, произойдет непрерывное или непрерывное снижение.
Режим сканирования: от 1 кГц до 35 МГц ~ 138 МГц; От 10 кГц до 138 МГц ~ 550 мгц; От 100 кГц до 550 МГц ~ 4000 МГц.
Чтобы завершить сканирование, просто нажмите кнопку «+»-» или кнопку «OK». Кнопка «ок»-это кнопка управления выходом. Нажмите, чтобы начать и нажмите еще раз, чтобы остановить передачу.
Поведение запуска, вызванное «+ +» или «-», требует двух «OK» s, чтобы завершить поведение запуска. Эта позиция находится в правом верхнем углу sn, когда происходит выходное излучение.
Угол появится «больше», кнопка «C» завершит трансляцию и частота будет нулевой.
Только вышеуказанная посылка, другие товары не включены.
Примечание: светильник и различные дисплеи могут привести к тому, что цвет товара на картинке немного отличается от реального. Допускается погрешность в измерениях +/- 1-3 см.
