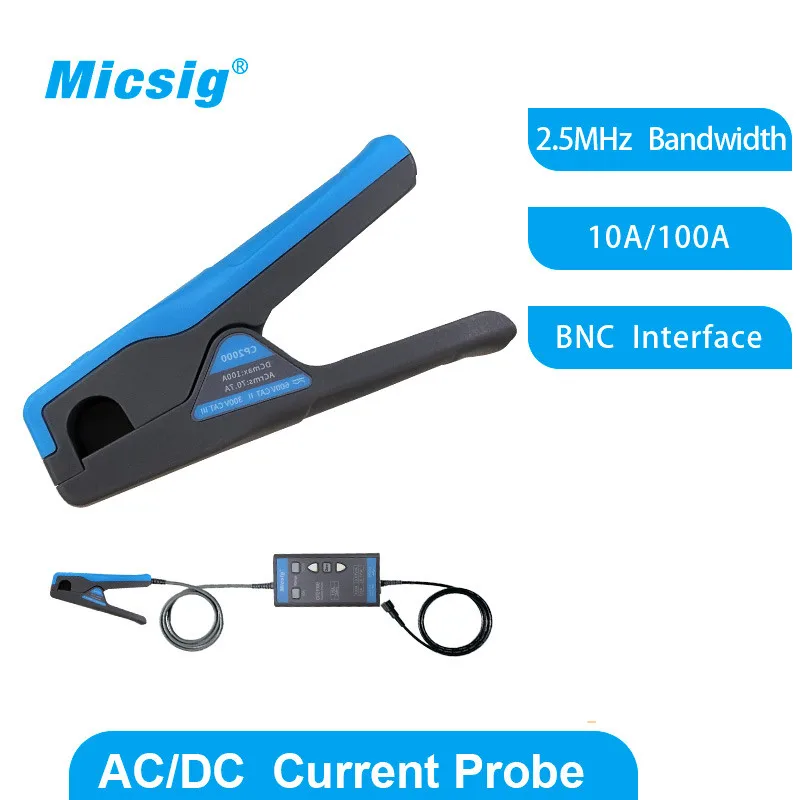

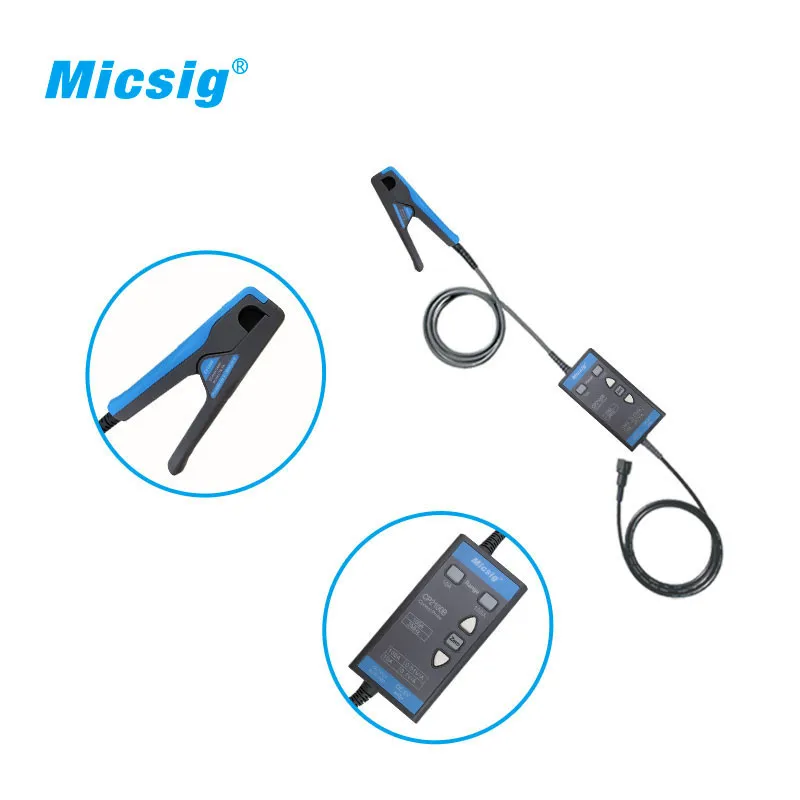

Датчик переменного/постоянного тока Micsig CP2100A/B 2 5 МГц 10 А/70 7 А максимальный

Датчик переменного/постоянного тока Micsig CP2100A/B 2 5 МГц 10 А/70 7 А максимальный

Меры предосторожности

1. Измерительная схема должна быть CAT II 600V или ниже.? Не измеряйте Голый Проводник.

2. Не прикасайтесь к проводнику под тестом и головке датчика во время

Измерение.

3. Не работает во влажных/влажных условиях.

4. Не прикасайтесь к прибору или испытанному предмету влажными руками.

5. Пожалуйста, используйте этот продукт в пределах, разрешенных терминалом.

6. Пожалуйста, используйте этот продукт по мере необходимости.? Пожалуйста, заземите продукт через usb-кабель питания.

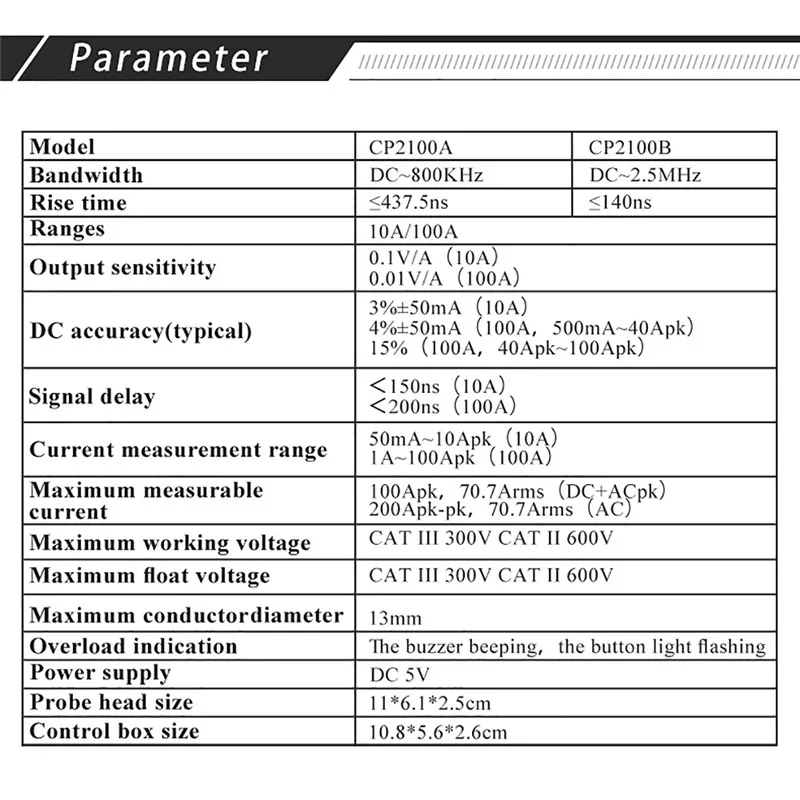

Технические характеристики

Версия: 1,0

Изменить содержимое: первый выпуск

Время выпуска: 2019,05

Параметр: CP2100A /CP2100B

Полоса пропускания: DC ~ 800 кГц (CP2100A)/ DC ~ 2,5 МГц (CP2100B)

Время подъема: ≤ 583ns(CP2100A)/ ≤ 175ns(CP2100B)

Диапазоны: 10A/100A (опционально на выключателе)

Чувствительность на выходе: 0,1 в/A (10A) /0,01 в/A (100A)

Постоянный ток accuarcy (Типичный) :3% ± 50mA (10A)/4% ± 50mA (100A,500mA ~ 40Apk)

/15% (100A, 40Apk ~ 100Apk)

Задержка сигнала: <150ns (10A)/ <200ns (100A)

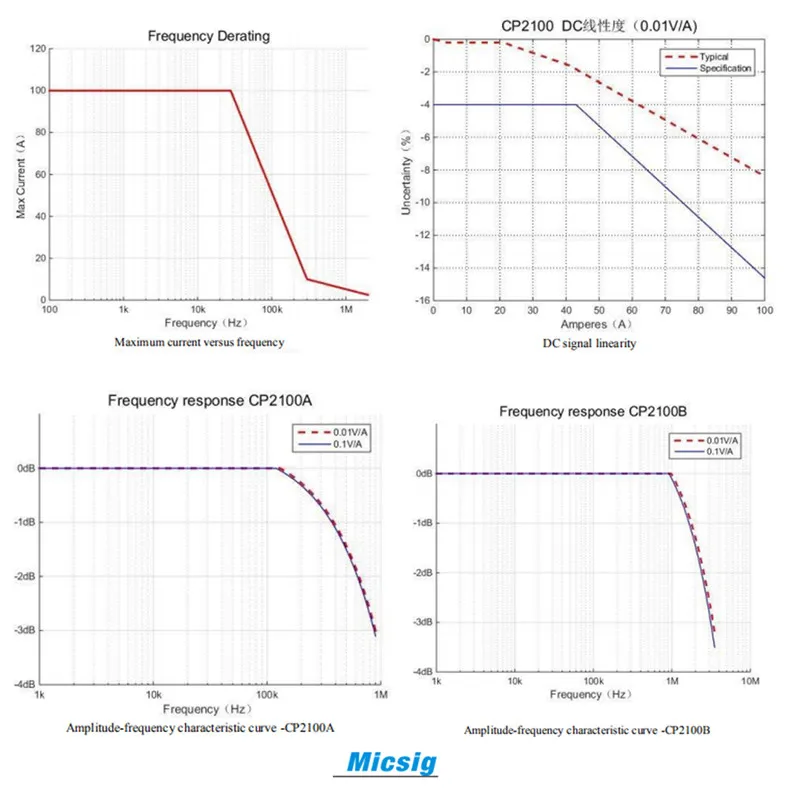

Линейность сигнала постоянного тока (типичная): линейность сигнала постоянного тока, типичная на странице 6

Диапазон измерения: 50мА ~ 10Apk (10A)/1A ~ 100Apk (100A)

Максимальный измеряемый ток: 100Apk, 70,7 Arms (DC + ACpk)/200Apk-pk, 70,7 Arms (AC)

Максимальное рабочее напряжение: CAT III 300V CAT II 600V

Максимальное напряжение поплавка: CAT III 300V CAT II 600V

Максимальный диаметр проводника: 13 мм

Индикация перегрузки: звуковой сигнал, мигающий кнопочный светильник

Источник питания: 5 В постоянного тока

Зонд Размер головки: 11*6,1*2,5 см

Размер блока управления: 10,8*5,6*2,6 см

Длина: 228 см

Вес: 290 г

Вес одной посылка: 1000 г

Размер одной посылка: 29,5*23,6*5,7 см

Рабочая температура: 0 °C ~ 50 °C

Температура хранения: -20 °C ~ 80 °C

Рабочая влажность: 5% ~ 95% (0 °C ~ 40 °C, без конденсации)

/5% ~ 65% (40 °C ~ 50 °C, без конденсации)

Рабочая высота: ≤ 3000 м

Высота хранения: ≤ 12000 м

Инструкции пользователя:

1. Подключите BNC датчика тока к осциллографу (или другому инструменту) и подключите usb-кабель для питания датчика тока.

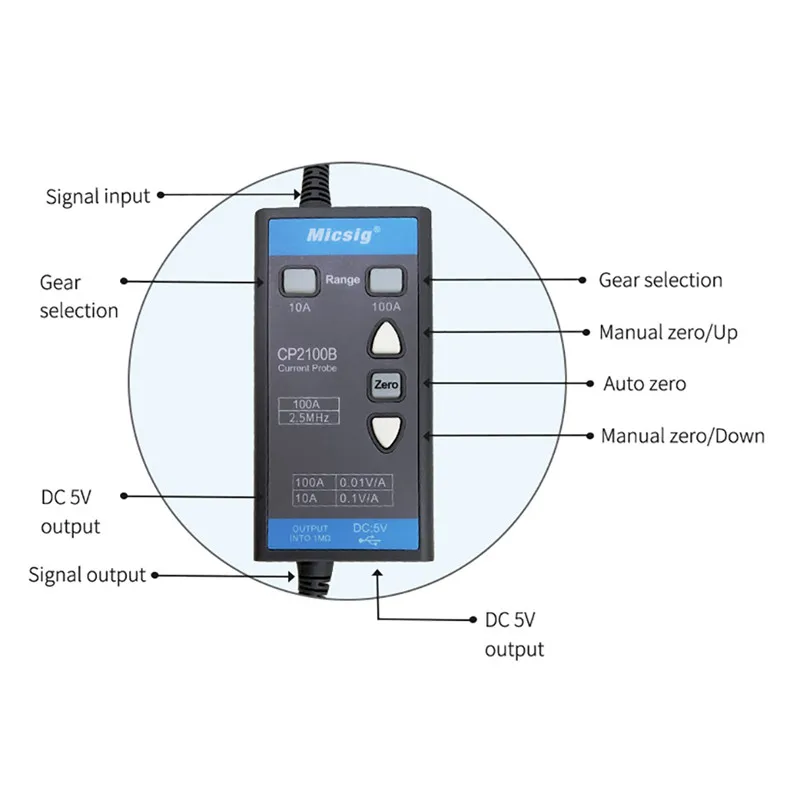

2. В соответствии с током выберите соответствующий диапазон на зонде, соответствующий кнопочный светильник становится зеленым.

3. Отрегулируйте настройки осциллографа: входное сопротивление 1MΩ; Выберите ток или Установите дисплей в качестве A; Установите коэффициент затухания щупа соответствующего канала. Если зонд 100A (0,01 V/A), осциллографа должна быть 100X, в том случае, если зонд 10A (0,1 V/A), осциллограф, является 10X.

4. Нажмите кнопку auto zero, чтобы осуществить автоматическую нулевую регулировку

Зонд. После того, как нулевая Регулировка прошла успешно, звуковой сигнал будет звучать один раз. В противном случае звук «звуковой сигнал» будет 3, что указывает на сбой нулевой регулировки; Внешнее магнитное поле может иметь небольшое влияние на ноль постоянного тока зонда. После того, как нулевая Регулировка завершена, пожалуйста, не перемещайте ее в большом диапазоне.

5. Откройте зажим датчика тока для зажима проводника под испытанием в соответствии с направлением, указанным зажимной головкой. Примечание: Если измеренное направление потока тока противоположно направлению, указанному зажимной головкой, выход отрицательный.

6. Настройте осциллограф, чтобы получить лучшую форму сигнала.

Примечание: Когда ток превышает диапазон, звуковой сигнал будет звучать в течение длительного времени, и светильник кнопки будет мигать.

Техническое обслуживание

1. В течение гарантийного срока и при нормальном использовании, компания будет нести ответственность за бесплатное обслуживание из-за неисправности самого продукта из-за проблем с качеством.

2. Пожалуйста, храните продукт как сухой, чистый и аккуратный.

3. Если есть грязь, используйте мягкую ткань или губку с спиртом для удаления грязи.

4. Не используйте воду.

5. Для обеспечения производительности продукта рекомендуется проводить проверку или калибровку один раз в год.

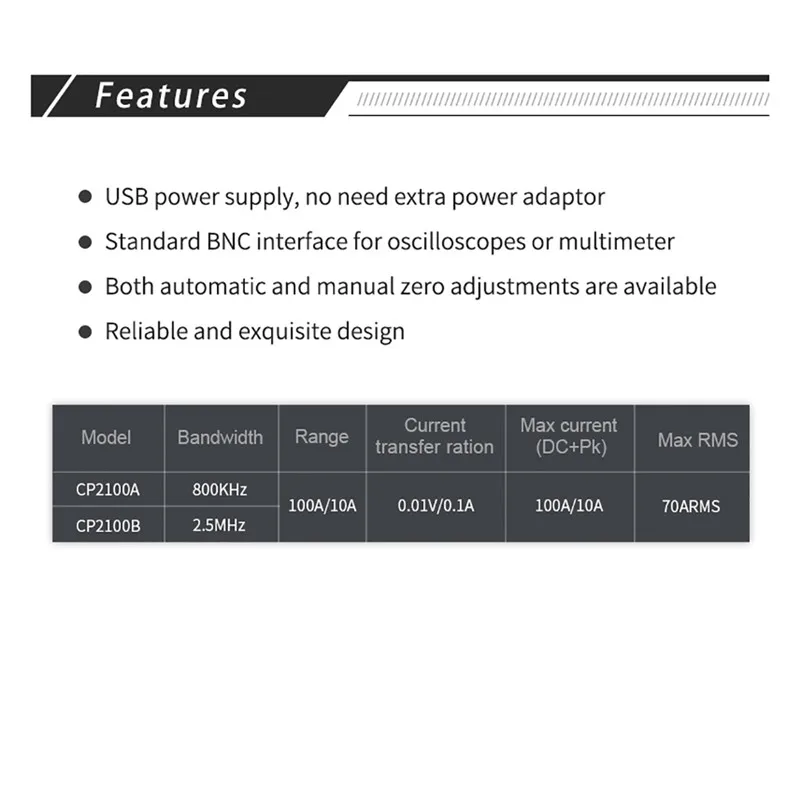

Особенности

1. Серия CP2100-это датчик тока, который может измерять как постоянный ток, так и переменный ток.

2. Это небольшой и красивый дизайн с разрезом.

3. Он использует стандартный интерфейс BNC для осциллографов или мульти-разъем для адаптеров.

4. Максимальный ток, который можно измерить, составляет 100APK (70Arms); Он разделен на 2 модели, Диапазон измеряемой полосы пропускания CP2100A-DC ~ 800KHz, Диапазон измеряемой полосы пропускания CP2100B-DC ~ 2,5 MHz, датчик тока серии CP2100 имеет два дополнительных диапазона: 10A и 100A.

5. С автоматической и ручной нулевой регулировкой, USB источник питания, без дополнительного источника питания, что делает измерение более удобным. 6. Часто используется в приводе двигателя, частоте питания, инверторе, источнике питания, авионике и других областях.

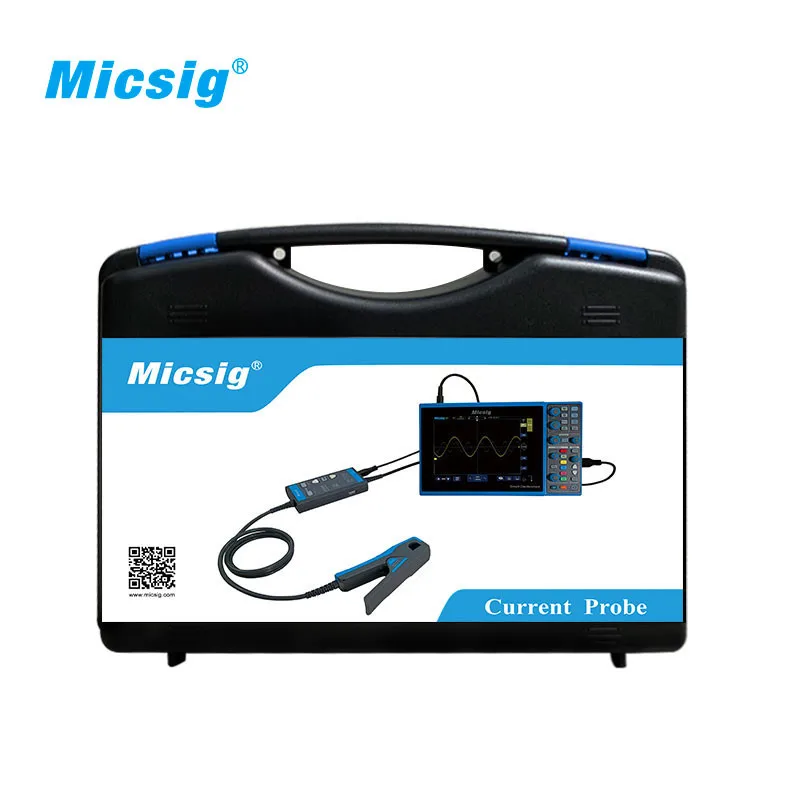

Pacakge

1 Набор зондов переменного/постоянного тока Micsig
