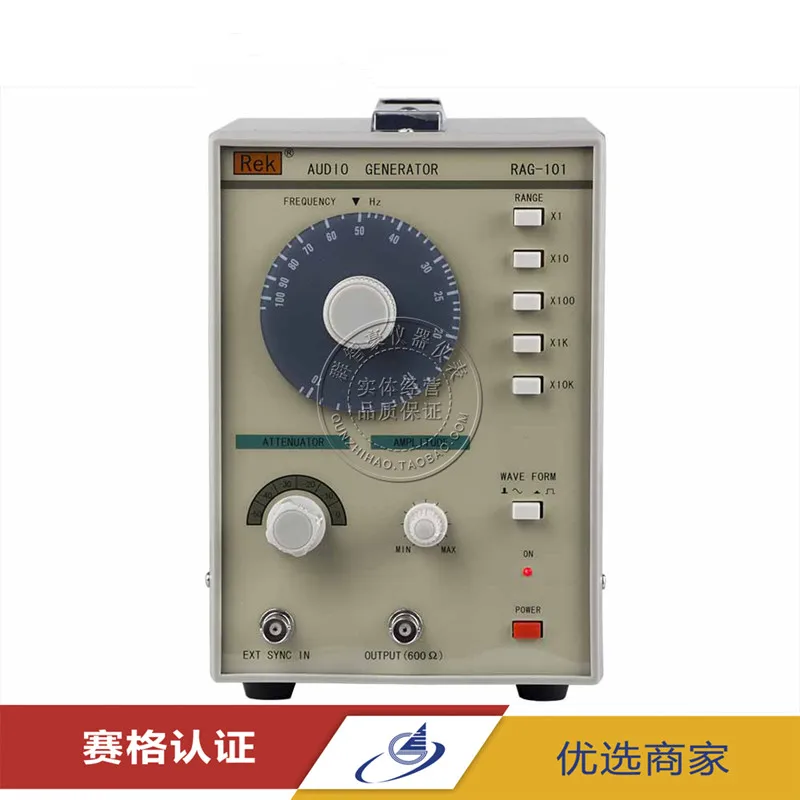

10 Гц-1 МГц низкочастотный функция сигнала звуковой генератор производитель РЭК RAG101

Контур:

Генератор низкочастотных сигналов типа RAG-101 может генерировать сигнал от 10 Гц до 1 МГц, искажение на выходе сигнала чрезвычайно маленькое, выходное напряжение от 0 дБ до 60 дБ 10 дБ на постепенное затухание производственной линией в качестве источника сигнала, любителей и обслуживания и других аспектов приветствуется, Благодаря сигналу, синхронизированному с внешними клеммами, выход малого сигнала можно управлять мощным сигналом.

Основные характеристики:

Диапазон частот: 10 Гц ~ 1 МГц диапазон измерения 5.

Точность: 5% от полной шкалы

Выходное сопротивление: 600

Управление выходом: 0 дБ и-10 дБ, -20 дБ, -30 дБ, -40 дБ, -50 дБ, можно настроить.

Выход синусоидальной волны

1 Выходное напряжение: 5 ~ 6 В rms

2. Искажение: 500 Гц ~ 50 кГц не более 0.05%

50 Гц ~ 500 кГц не больше 0.5%

3. Плавность выхода: в стандартном 1,5 децибел

Выход квадратной волны

1, диапазон: 10 Гц ~ 1 МГц

2. Выходной уровень: максимум 10 в

3. Время нарастания: 0,5 с

Производительность синхронизации

1. Диапазон: 1 в на выходное напряжение может изменить частоту колебаний 1%

2, Входное сопротивление: 10 к

Мощность: 110 В переменного тока/220 В (50/60 Гц), 8 Вт
