    Характеристики

    2-фазная 4-проводная 4-фазная 5-проводная многофункциональная плата привода

    Описание товара

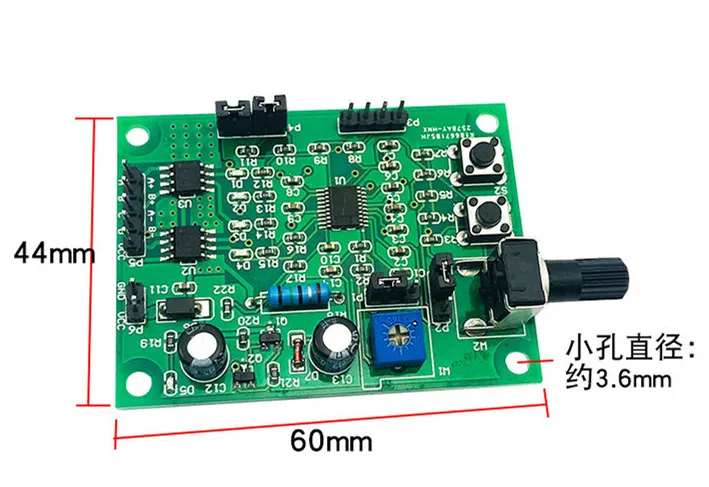

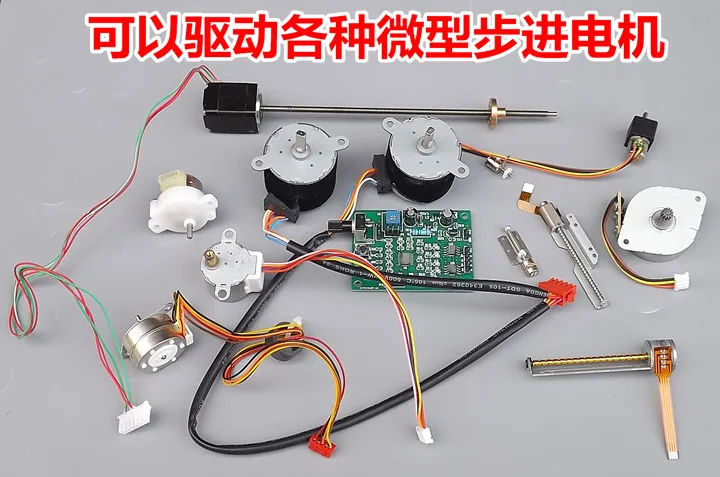

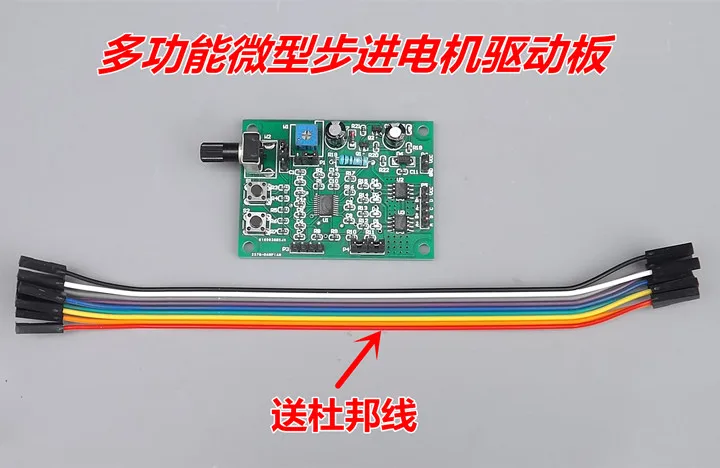

    Modname = ckeditor Мульти-функциональный микро шаговый двигатель накопители контрольная плата, который может управлять 2-фазный 4-проводной и 4-фазный 5-проводной Шаговый двигатель s. Плата управления диском имеет 4 режима работы: [1] обычный режим 1 [2] обычный режим 2 [3] режим пробежки [4] автоматический режим круговой поездки 【Размер платы привода 】 длина * ширина * высота 60*44*16 мм

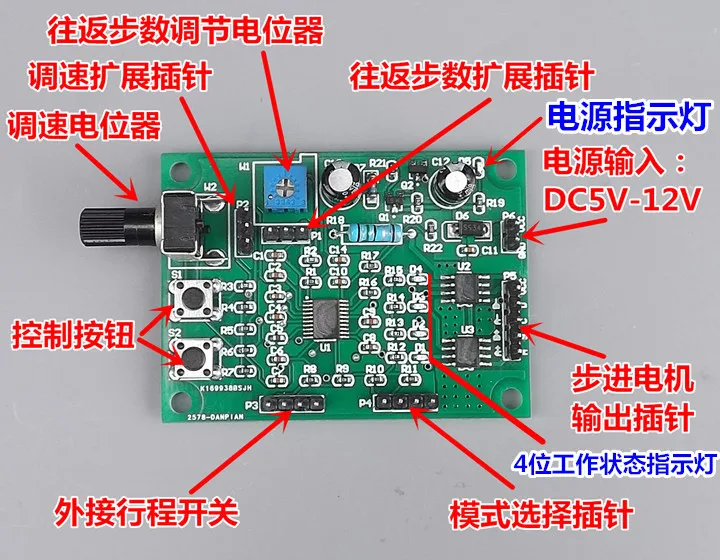

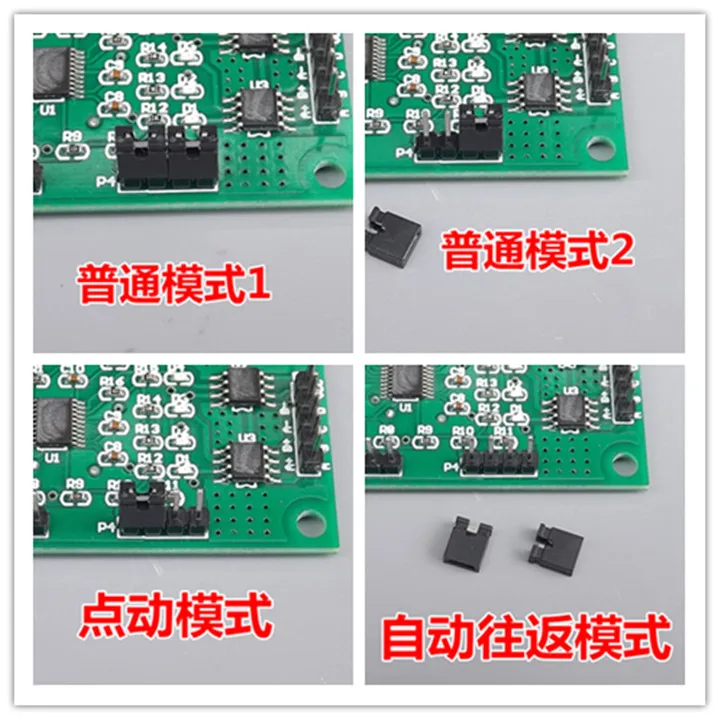

    Основные параметры платы драйвера: 【Дальномер напряжения 】 DC5V-12V 【Номинальная яркость 】 ≤ 800 мА 【Защита обратного подключения питания [Защита от перегрузки по току] Да 【Overheat Protection】Yes Описание функций каждого штыря на плате представлено ниже. На следующем рисунке показана установка функционального контактного колпачка P4 и соответствующий режим работы.

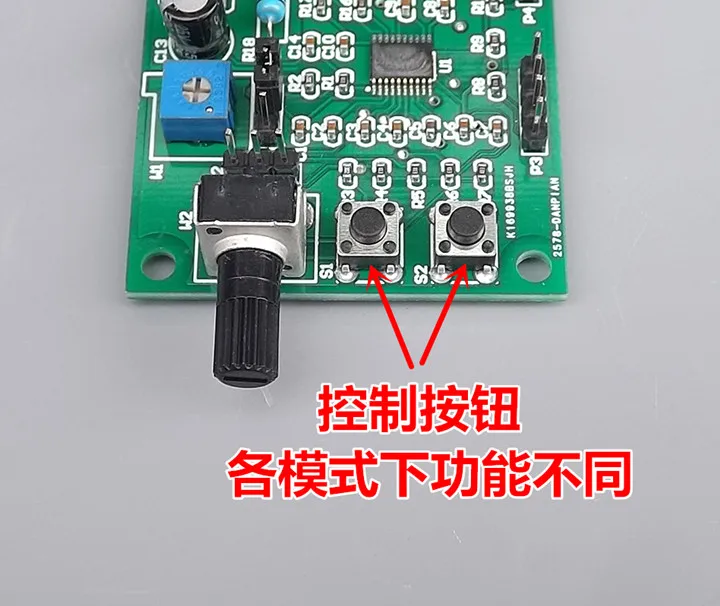

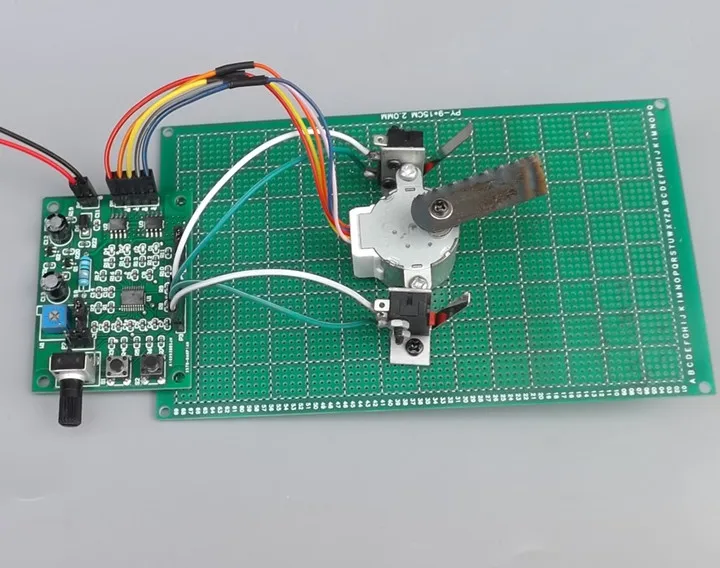

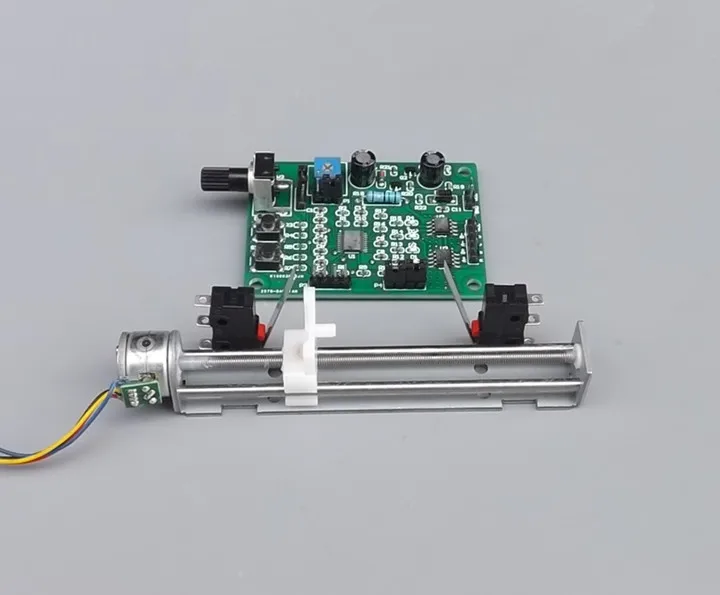

    [Один] обычный режим 1: кнопка start stop S1, кнопка S2 вперед и назад, регулировка скорости потенциометра W2. Если вам нужно отменить ограничение, вы можете подключить два ограничительных переключателя к контакту P3, а вал двигателя оснащен контактным элементом, так что двигатель будет двигаться вперед и назад в пределах хода между двумя ограничительными переключателями. [2] обычный режим 2: кнопка запуска вперед S1, кнопка обратного запуска S2, нажмите любую клавишу для остановки. W2 регулировка скорости потенциометра. Если требуется ограничительный стоп, два ограничительных переключателя es могут быть подключены к контакту P3, так что двигатель перестанет двигаться, когда он коснется ограничительного переключателя, И двигатель повернет назад после нажатия противоположной кнопки. [Три] режим Jog: S1 нажимает вперед, отпускает для остановки, S2 нажимает назад, отпускает для остановки, потенциометр W2 регулирует скорость. Если требуется ограничитель, верхний ограничительный переключатель может быть подключен к P3. 【Four】 автоматический режим круглого хода: S1 запускается и останавливается, S2 Реверсивный, W2 потенциометр регулирует скорость, W1 потенциометр регулирует автоматические шаги круглого хода. После запуска двигатель автоматически запускается назад и вперед в пределах шагов, отрегулированных W1. На следующем рисунке указаны кнопки управления S1 и S2. Функции отличаются в различных режимах. Для получения подробной информации, пожалуйста, обратитесь к описанию функции P4 pin.

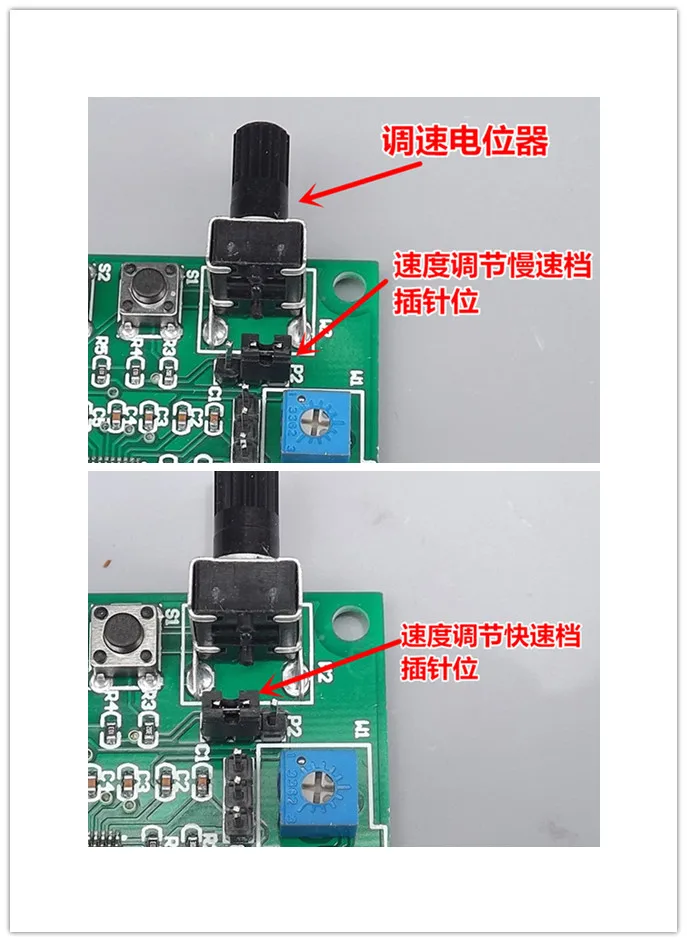

    На следующем рисунке приведено описание функций W2 и P2

    W2 Потенциометр регулировки скорости двигателя, антиблокировочная Регулировка становится медленнее, и регулировка по часовой стрелке становится быстрее. P2 регулировка скорости Расширенный штифт для шестерни, диапазон регулировки W2 в медленной передаче: самый медленный занимает 3,125 секунд на шаг-самый быстрый занимает 0,0625 секунд на шаг (16 шагов/секунду). Диапазон регулировки W2 в быстром режиме: самый медленный шаг требует 0,0625 секунд (16 шагов/сек)-самый быстрый-0,00125 с (800 шагов/сек). На следующем рисунке приведено описание функций W1 и P1

    Автоматический потенциометр регулировки хода W1 с закругленным ходом, ход регулировки против часовой стрелки становится короче, и ход регулировки по часовой стрелке становится длиннее. P1 автоматический возвратный ход регулировочный расширительный штифт. Диапазон шагов регулировки W1 в коротком диапазоне хода составляет 1-200 шагов. Диапазон шагов регулировки W1 в дальнем диапазоне путешествия составляет 200-1200 шагов. На следующем рисунке представлено описание функции P3 pin. Внешний тактный переключатель также может быть сигналом высокого или низкого уровня различных датчиков, и низкий уровень является эффективным. Функция отличается в каждом режиме, пожалуйста, обратитесь к описанию функции P4 pin для получения подробной информации.

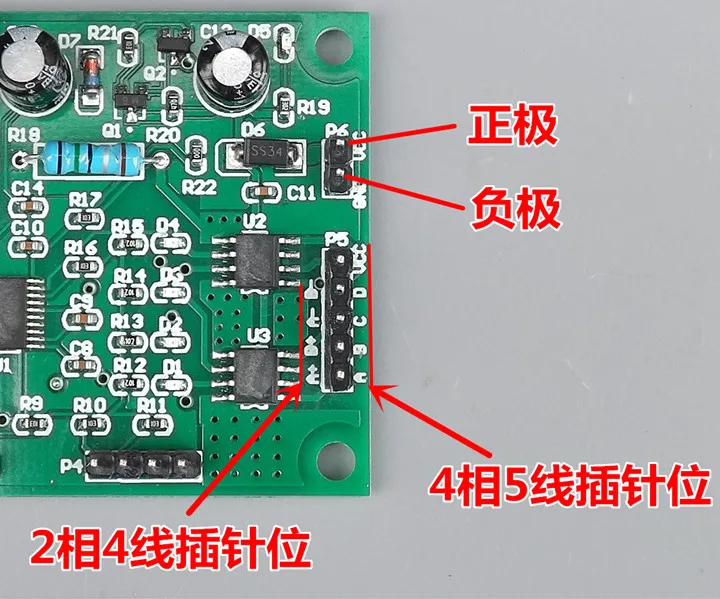

    На следующем рисунке приведено описание функций контактов P5 и P6

    P5 шаговый двигатель выходной контакт, в соответствии с 2-фазный 4-проводной или 4-фазный 5-проводной Шаговый двигатель, который вы выберете, подключите провода правильно в соответствии с персонажами на плате. Входное напряжение P6 может быть подключено к источнику питания постоянного тока 5 В-12 В.

    Примечание: (1) Если вы хотите изменить любой функциональный контакт P1, P2, P4, вам нужно выключить питание на плате, а затем включить снова, чтобы активировать выбранную функцию. (2) Когда ток нагрузки превышает 800 мА, цепь защищена, и индикатор работает мигает один раз в 2 секунды. В это время необходимо уменьшить рабочее напряжение или заменить двигатель для правильной работы.
