Лилиго®Базовый беспроводной модуль TTGO T5S V2.4 Wi-Fi Bluetooth ESP32 Красный дисплей

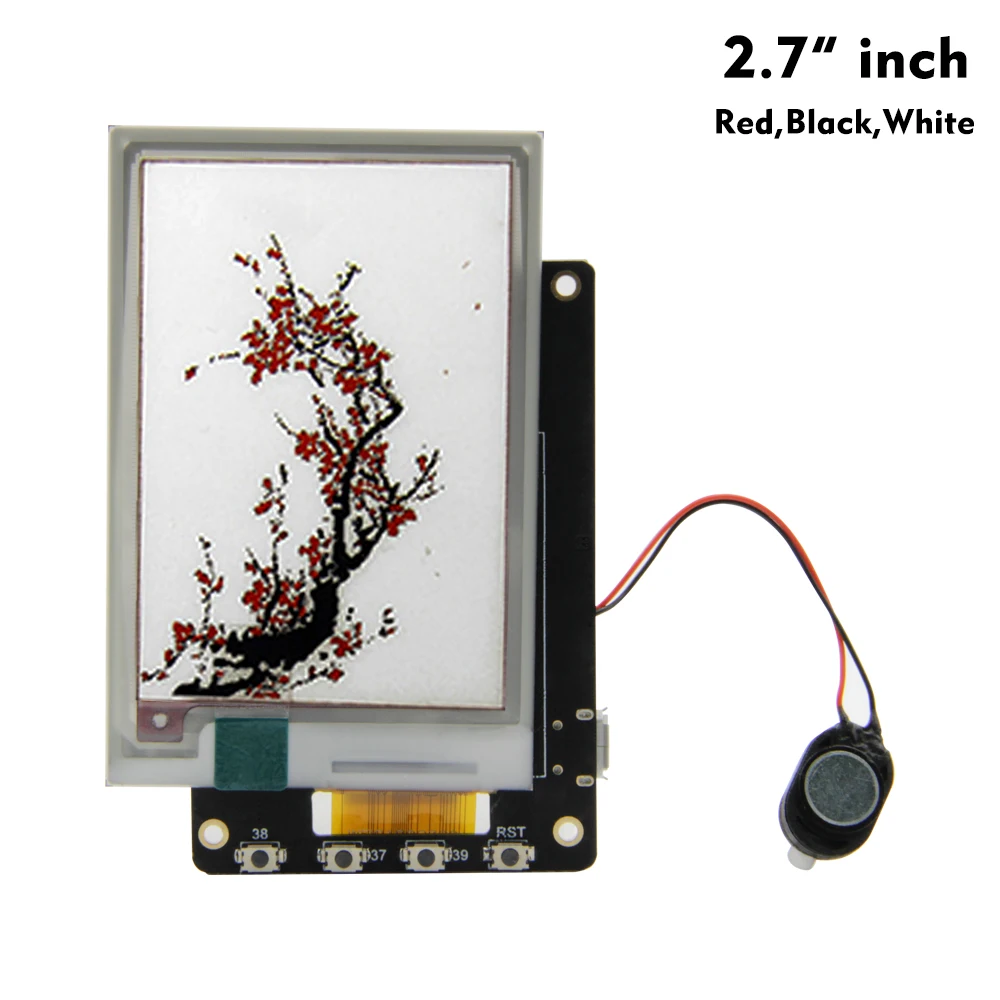

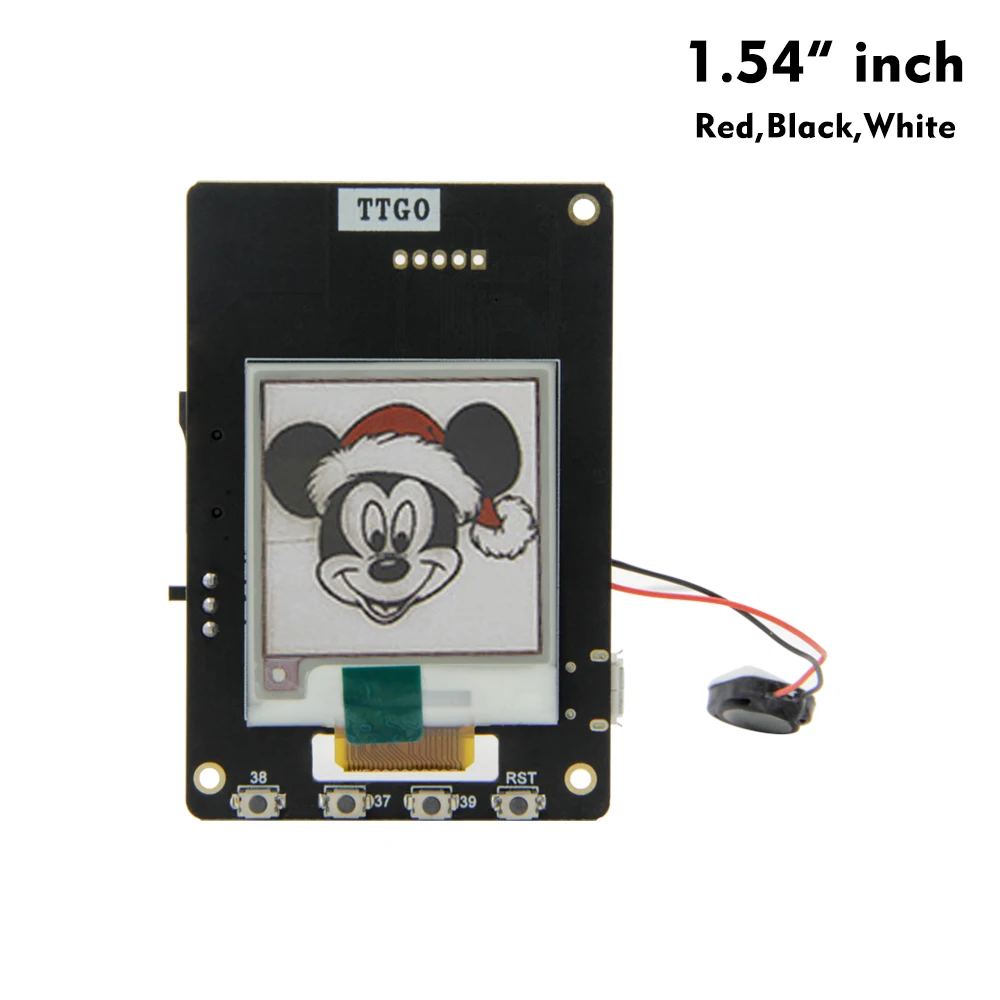

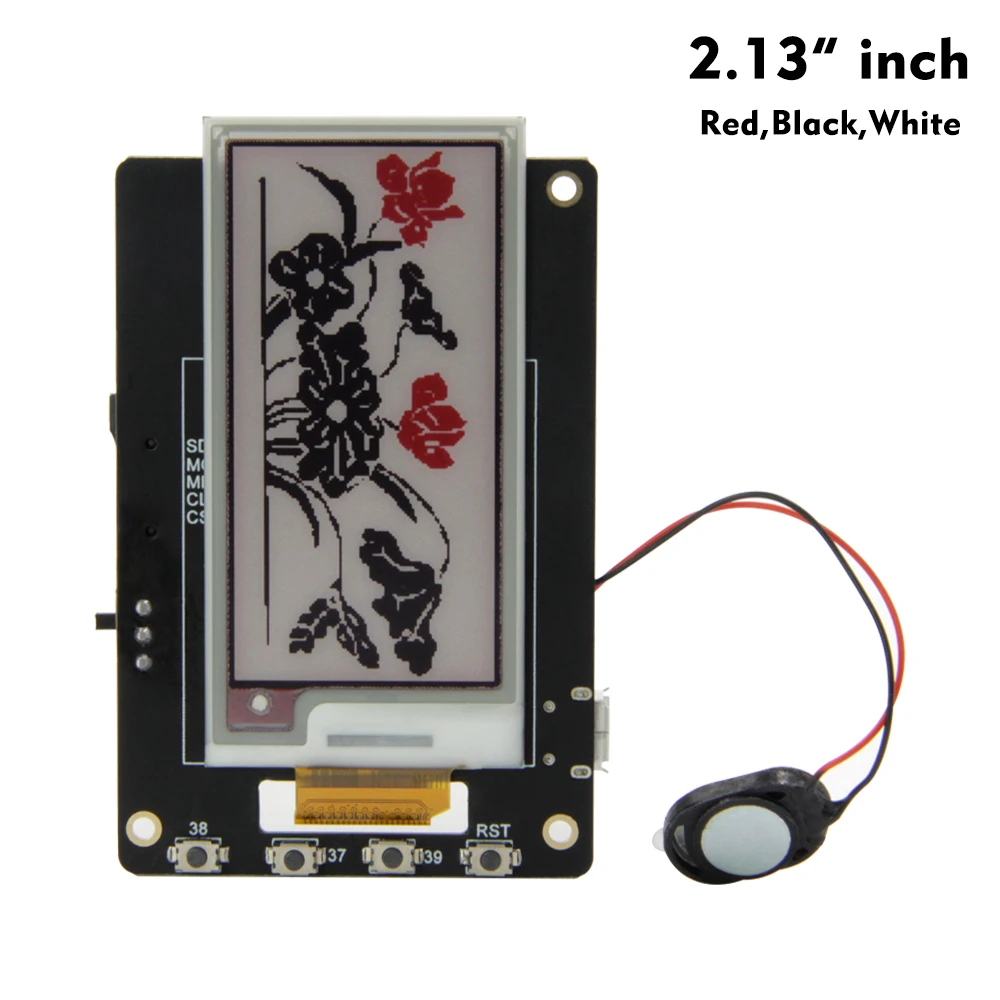

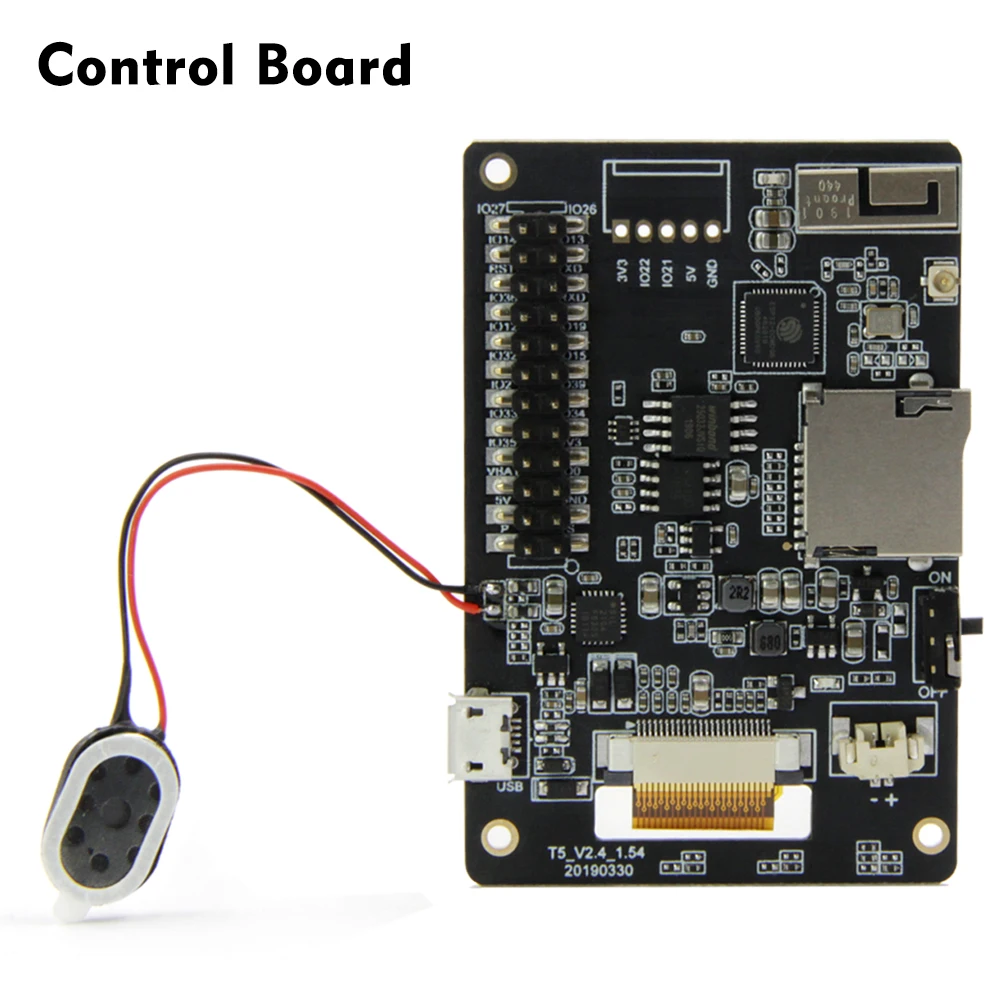

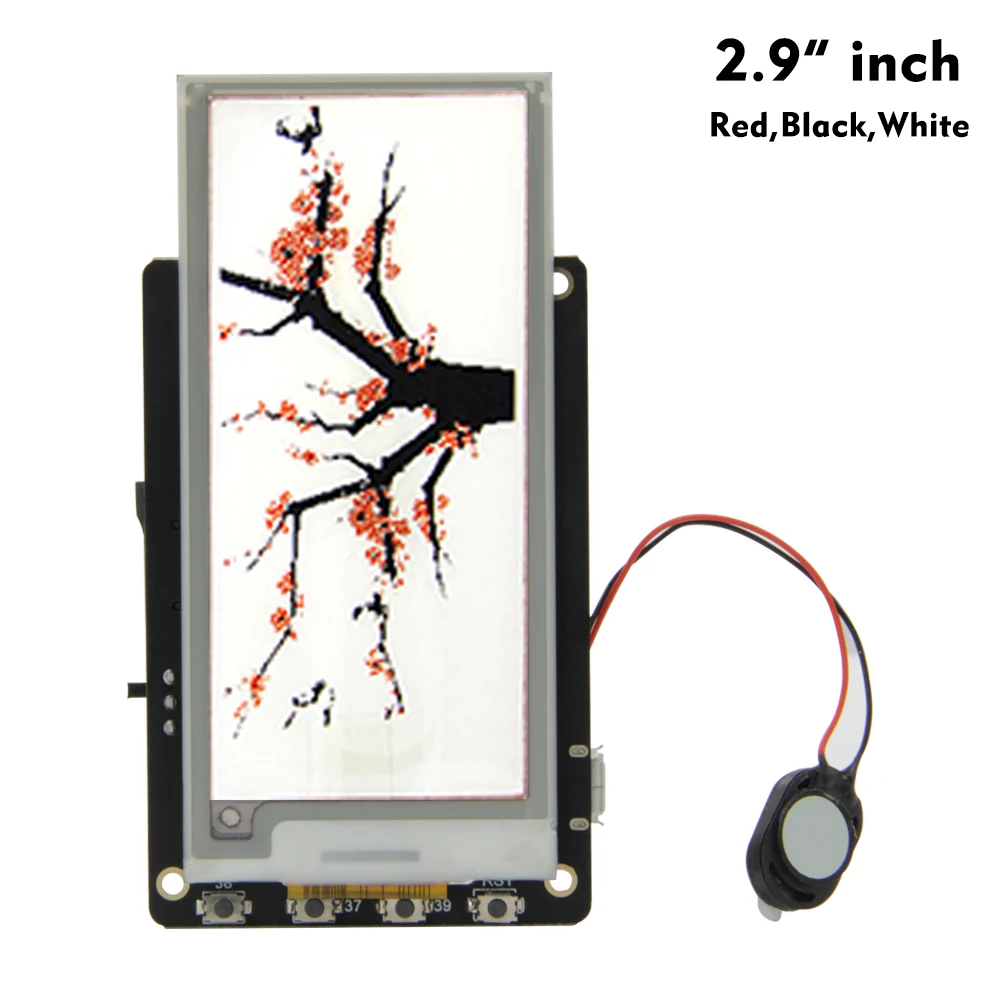

Список доставки (Поставляется 1,54 дюйма, 2,13 дюйма, 2,7 дюйма, 2,9 дюймаПо вашему выбору) Модуль T5S ESP-32 * 1 (включает экран дисплея и динамики) Кабель питания * 1

Демонстрация использования

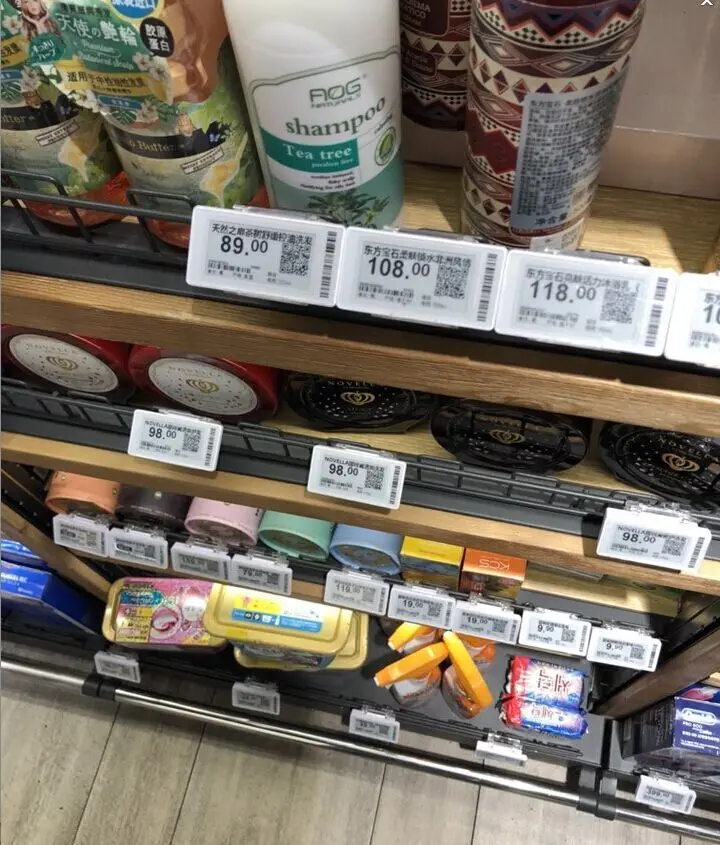

Обзор Это модуль дисплея электронной бумаги, разрешение 1,54 дюйма, 200x200, со встроенным контроллером, связывающимся через интерфейс SPI, поддерживает трехцветный красный, черный и белый дисплей. Благодаря таким преимуществам, как сверхнизкое энергопотребление, широкий угол обзора, четкий дисплей без электричества, он станет идеальным выбором для таких приложений, как этикетка на полке, промышленный инструмент и так далее. Особенности · Нет подсветки, продолжает отображать последнее содержимое в течение длительного времени, даже когда питание выключено · Сверхнизкое энергопотребление, в основном мощность требуется только для освежения · Поставляется с ресурсами разработки и руководством (примеры для Arduin-esp32) Характеристики · Рабочее напряжение: 3,3 В · Интерфейс: 3-проводной SPI, 4-проводной SPI · Цвет дисплея: красный, черный, белый · Уровень серого: 2 · Мощность обновления: 26,4 МВт (тип.) · Мощность в режиме ожидания: <0,017 МВт · Угол обзора: >170 ° Характеристики экрана Номер детали Цвета Серый уровень Разрешение Размер дисплея (мм) Габаритные размеры (мм) Время полного обновления Время частичного обновления Интерфейс 1,54 дюймовая электронная бумага Красный, черный, белый 2 152x152 27,60 × 27,60 31,8 × 37,3 8 Н/А SPI 2,13 дюймовая электронная бумага Красный, черный, белый 2 212x104 48,55 × 23,71 59,2 × 29,2 15 Н/А SPI 2,7 дюймовая электронная бумага Красный, черный, белый 2 264x176 57,29 × 38,19 70,4 × 45,8 15 Н/А SPI 2,9 дюймовая электронная бумага Красный, черный, белый 2 X 128 66,89 × 29,05 79,0 × 36,7 15 Н/А SPI Символ VCC 3,3 В GND Земля DIN SPI MOSI pin CLK SPI SCK pin CS Выбор чипа SPI, низкий уровень активности DC Выбор данных/команд (высокий для данных, низкий для команд) РСТ Внешний сброс, низкий уровень активности Занят Выход занятого состояния, низкий уровень активности Для получения дополнительной информации о продукте, пожалуйста, введите: //github.com/LilyGO/TTGO-T5-ePaper1.54 //github.com/Xinyuan-LilyGO/LilyGo-T5-ink-series Проверка прошивки: //github.com/Xinyuan-LilyGO/LilyGO_T5_V24/tree/master/firmware

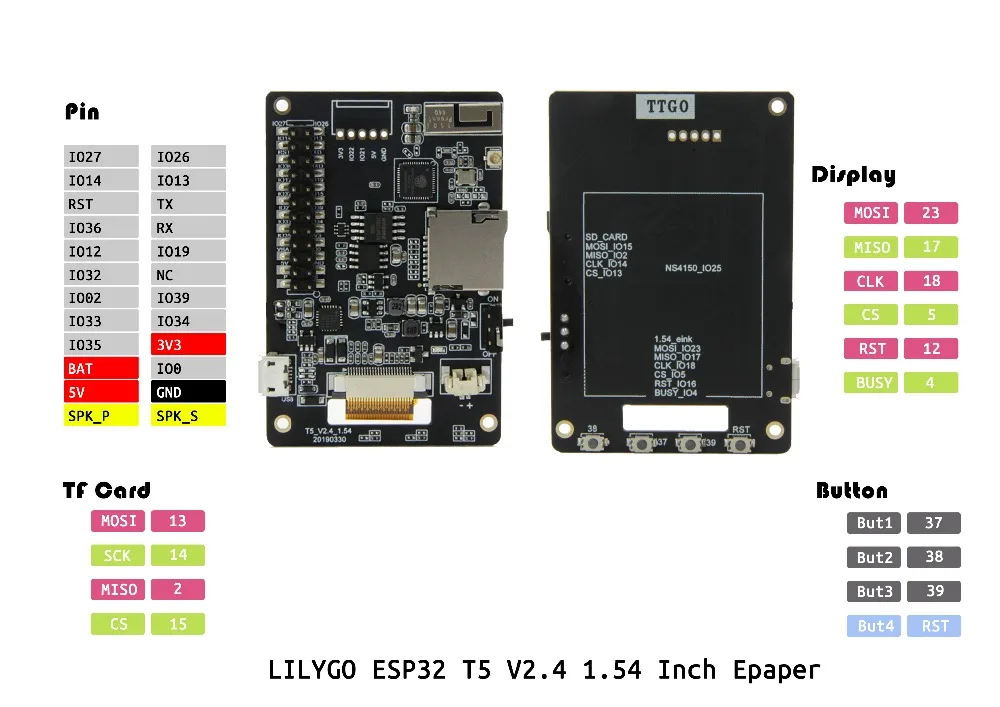

Схема продукта

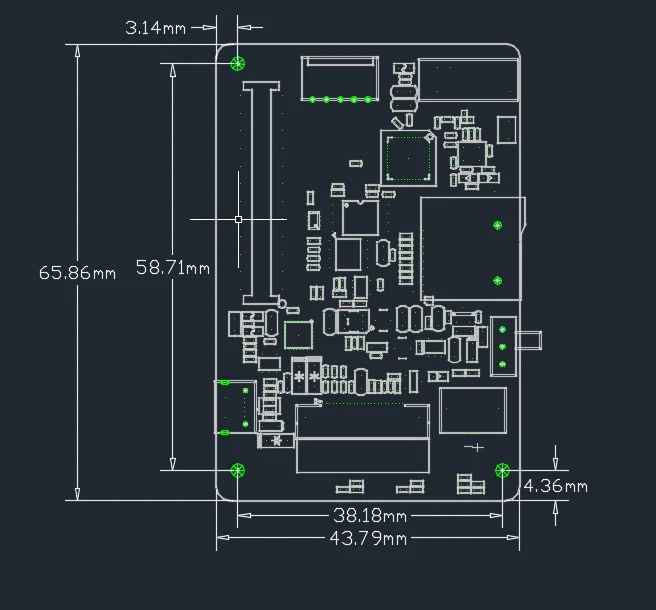

Размер изделия
