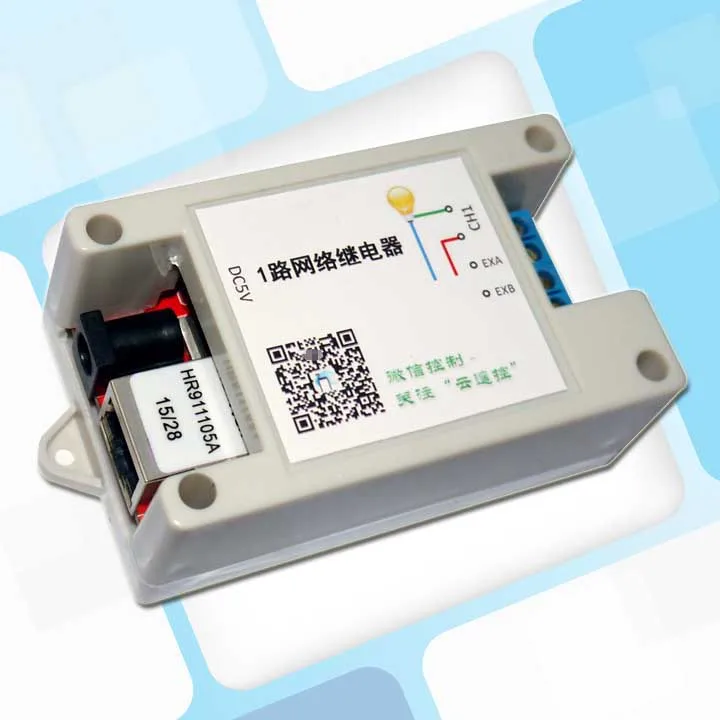

1 канальный Ethernet релейный сетевой коммутатор TCPUDP MCU модулятор с 1-канальным

Modname = ckeditor Тип 1: 1 канал Ethernet реле с оболочкой Тип 2: 1-канальное реле Ethernet с корпусом и источником питания

Требования к питанию: 5-24 В, положительный внутренний и отрицательный внешний



Размер Чехла: 82 мм X 50 мм X 32 мм





Описание функции:

  Управляйте поглощением и выпуском 1 реле через сеть Ethernet с корпусом. Модуль поддерживает режимы работы TCP и UDP2. Инструкции просты и понятны. В инструкции можно указать инчинг и задержку в течение 1-65535 секунд. Модуль с VB, Delphi верхней компьютерной программой и исходным кодом, чтобы помочь вам легко достичь дистанционного управления компьютером. В режиме TCP верхний компьютер может запросить состояние реле. Кроме того, после обработки каждой инструкции модуль вернет последний Статус реле. Режим UDP не имеет запроса статуса или другого возврата, код чрезвычайно прост, легко вставляется в различные приложения. Теперь поддержка облачного дистанционного управления, пульт дистанционного управления WeChat.



Характеристики модуля:

  Промышленный микроконтроллер STC как основной чип управления   Бортовое 1-канальное реле высокого качества с контуром диода поглощения   С модульным индикатором состояния светильник, индикатор реле светильник, светильник на реле всасывания   Он может быть настроен для восстановления состояния реле до сбоя питания   Настройка параметров модуля по сети   Через Интернет, облачный пульт дистанционного управления защищен локальный пароль, безопасный и надежный   Входное напряжение 5-24 В   1,6 мм Толстая печатная плата изготовлена из пластины военного FR-4, размер корпуса 82 мм X 50 мм X 32 мм, и фиксированные отверстия защищены

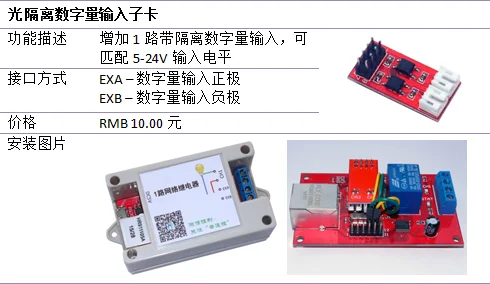

Введение в расширенную подкарту:

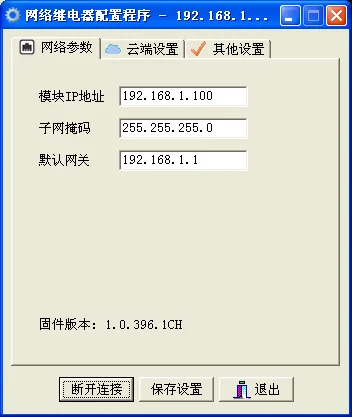

Способ работы:   Заводская Настройка модуля: IP адрес 192.168.1.100 Может быть настроен по сети Шлюз по умолчанию 192.168.1.1 Маска подсети 255.255.255.0 Порт TCP 6722 Сервисный порт модуля не может быть настроен Порт UDP 6723 Сохраните Состояние реле предварительной мощности Нет Может быть настроен по сети Параметры модуля могут быть настроены через сеть. Интерфейс конфигурации выглядит следующим образом. Если инструмент конфигурации не может подключить модуль из-за неправильных параметров сети, заводские настройки могут быть восстановлены путем короткого подключения перемычки CLR и включения модуля.

Код команды-это текстовая строка, нет необходимости следовать возврату перевозки.

Получение статуса реле 00(UDP не поддерживается) CH1 пикап 11 CH1Отпустите 21 В режиме TCP модуль вернет последний Статус реле после каждого байта команды. Возвращаемое значение-это текстовая Строка из 8 символов, Первый символ может быть 0 или 1, представляющая релейный выпуск или состояние всасывания, например, возвращаемое значение 10000000 представляет собой всасывание CH1.   Инструкция для инширования написана, добавив символ «×» после инструкции по всасыванию, например: 11 ×, 12 ×.   Параметр задержки может быть установлен для изменения состояния управляемого канала через 1-65535 секунд. В сочетании с конкретными приложениями может быть осуществлено задержка открытия после выпуска или задержка закрытия после всасывания. Параметр задержки записывается продолжением ввода «:» и задержкой секунд после кода команды, например: Текущее состояние

CmdCode

Описание

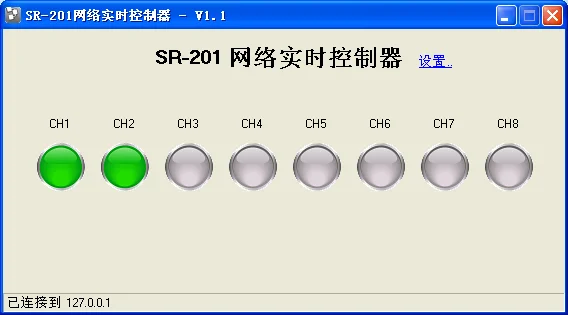

CH1В настоящее время он находится в состоянии выпуска 11:30 CH1 пикап,Автоматическое отключение через 30 секунд CH1В настоящее время он находится вПикапСостояние 21:30 CH1Отпустите,АвтоматическийПикапЧерез 30 секунд CH1В настоящее время он находится в состоянии выпуска 21:30 CH1Отпустите(Изменение статуса апатрида),АвтоматическийПикапЧерез 30 секунд Описание интерфейса:   CLR: заводские настройки могут быть восстановлены путем короткого подключения CLR и включения модуля   Релейные Клеммы: 220 В переменного тока или оборудование постоянного тока менее 30 в может использоваться для получения нагрузки пользователя. Ток оборудования не должен превышать стандартную нагрузку реле. Реле имеет нормально открытый контакт и общий контакт. Когда реле притягивает, Общий контакт и нормально открытый контакт.   Соответствующая информация:   Внутренняя монтажная плата с несколькими интерфейсами расширения:   Сетевой программный интерфейс управления в реальном времени:

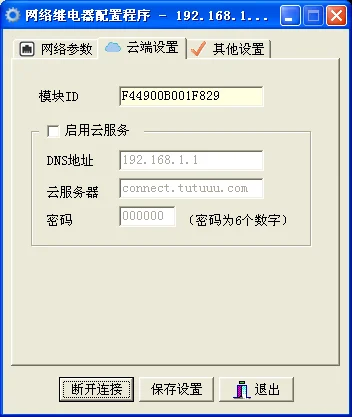

Простая настройка программного обеспечения, поддержка облачного дистанционного управления   Вы можете одновременно запускать шесть клиентских программ на разных компьютерах для управления одним и тем же модулем   Интерфейс программного обеспечения для мобильного управления (только для Android), разработка языка Basic4android предоставляет все исходные коды:

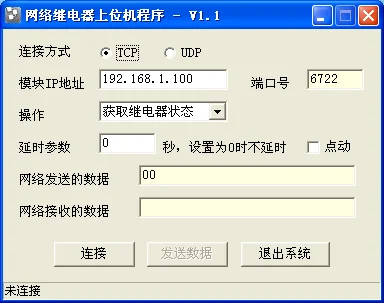

Введение верхней компьютерной программы:



Поддержка TCP, UDP2 подключения   Содержит полную таблицу инструкций   Можно задать параметры задержки   Отображает данные, отправленные и полученные от сети   С VB, Delphi исходный код
