UNI-T UTG4122A функция/генератор произвольной формы 2 канала 120 МГц полоса пропускания 500 мс/с частота дискретизации AM,FM,PM,ASK,FSK,PSKModulations

Примечание:
Из-за UNI-T заводских правил: все UNI-T группы продуктов Стандартный упаковочный лист не будет включать бумажное руководство и программное обеспечение CD с этого момента, клиенту нужно скачать руководство и установить программное обеспечение с официального сайта UNI-T://www.uni-trend.com/index.php
При загрузке, если есть какие-либо проблемы, пожалуйста, свяжитесь с нами в любое время, мы предложим поддержку! Спасибо!

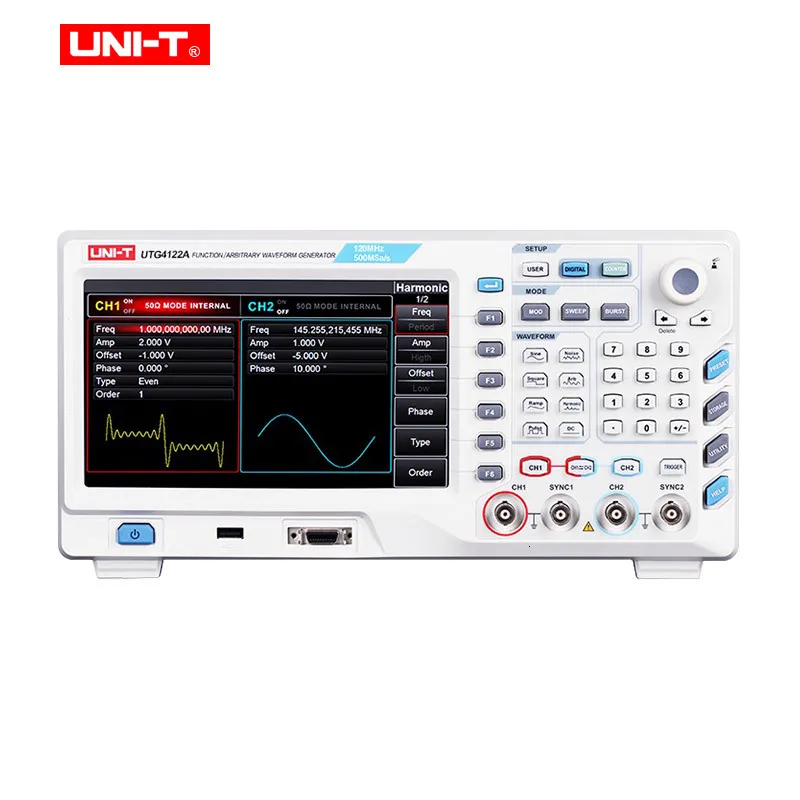

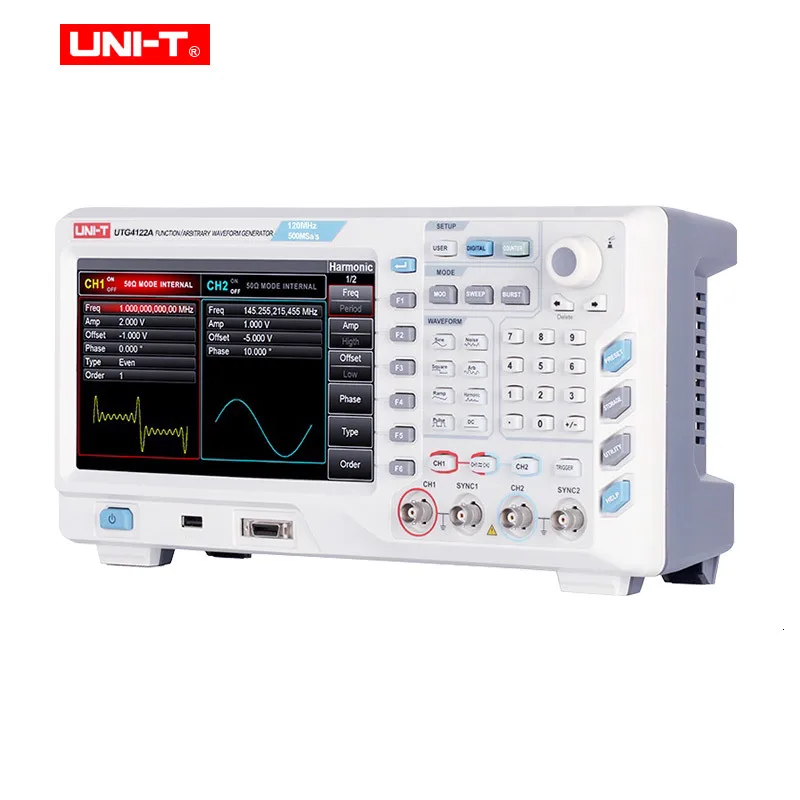

UTG4122A функция/генератор произвольной формы

Серия UTG4000A представляет собой многофункциональный генератор сигналов, сочетающийся с функциональным генератором, генератором произвольной формы, импульсным генератором, гармоническим генератором, аналоговым/цифровым модулятором, счетчиком частоты и другими функциями; Он имеет одинаковую производительность двухканального дизайна, изготовление образцов до 500 мс/с, максимальная произвольная длина волны до 32Mpts. Он имеет 7GB нелетучее хранилище сигналов, внутри страны первый дополнительный модуль вывода цифрового генератора сигналов, 8 дюймовые ЖК-дисплеи с широким экраном, гуманизированный дизайн интерфейса и разумная функция раскладки клавиатуры, которые дают пользователям более персонализированный опыт.
Проектирование, тестирование, устранение неполадок и ремонт электронных и электроакустических устройств, таких как тестирование цепи и оборудования в сотовых и беспроводных системах, вещательных, телевизионных и радиосистемах; Тестирование полупроводниковых компонентов и т. д.

1. 500MSa/s частота дискретизации и 16-битное Разрешение по вертикали
2. 32Mpts произвольного/7GB нелетучего хранения сигналов
3. Доступны модуляции: AM, FM, PM, ASK, FSK, PSK, BPSK, QPSK, OSK, PWM, SUM, QAM
4. Выход синусоидальной волны 80 МГц/120 МГц/160 МГц
5. Импульсная Форма волны 30 МГц/40 МГц/50 МГц
6. Регулируемый подъем/время осени
7. Два эквивалентных канала производительности

Технические характеристики

Модель

UTG4082A

UTG4122A

UTG4162A

Полоса пропускания

80 МГц

120 МГц

160 МГц

Каналы

2

Частота дискретизации

500 мс/с

Формы волны

Синус, квадрат, пандус, гармоник, пульс, шум, напряжение постоянного тока, произвольный

Режимы работы

Выход вкл/выкл, непрерывный, модуляция, развертка, всплеск

Модуляции

AM, FM, PM, ASK, FSK, PSK, BPSK, QPSK, OSK, PWM, SUM, QAM

Частотные характеристики

Синус

1μHz ~ 80 МГц

1μHz ~ 120 МГц

1μHz ~ 160 МГц

Квадрат/пульс

1μHz ~ 30 МГц

1μHz ~ 40 МГц

1μHz ~ 50 МГц

Наклон

1μHz ~ 2 МГц

1μHz ~ 3 МГц

1μHz ~ 4 МГц

Гармонический

1μHz ~ 40 МГц

1μHz ~ 60 МГц

1μHz ~ 80 МГц

Шум (-3 дБ)

Полоса пропускания 80 МГц

Полоса пропускания 120 МГц

Полоса пропускания 160 МГц

Разрешение

1μHz

Произвольная форма волны

Частотный диапазон

1μHz ~ 20 МГц

1μHz ~ 30 МГц

1μHz ~ 40 МГц

Длина

8 ~ 32Mpts

Вертикальное разрешение

16 бит

Минимальное время подъема/падения (типично: 1Vpp)

<7ns

<6ns

<5ns

Общие характеристики

Мощность

100V ~ 240V ACrms, 50Hz/60Hz

Дисплей

Гироборд с колесами 8 дюймов TFT ЖК-дисплей, WVGA (800x480)

Цвет изделия

Белый и серый

Вес нетто продукта

3,5 кг

Размер изделия

336 мм x 164 мм x 108 мм

Стандартные аксессуары

BNC-BNC кабель x 2, usb-кабель, шнур питания

Стандартная индивидуальная упаковка

Картонная коробка

UTG4082Apurchase ссылка:http:/item/4000074428736.html

UTG4162Apurchase ссылка:http:/item/4000074635052.html

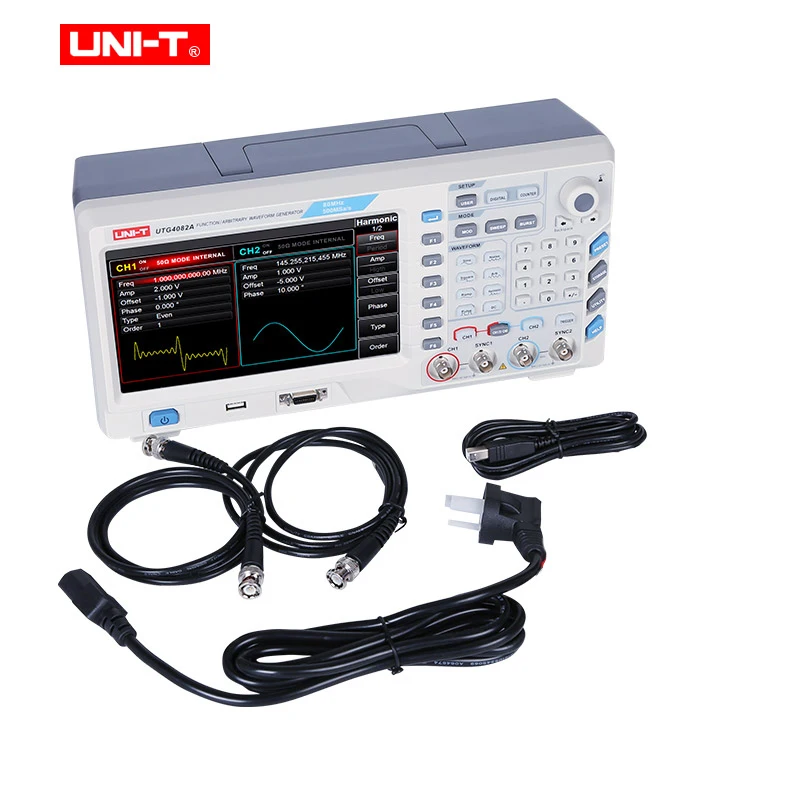

Комплектация:

1 * UTG4122A функция/генератор произвольной формы
1 * шнур питания
1 * кабель BNC с зажимами типа крокодил
1 * usb-кабель
1 * картонная коробка
