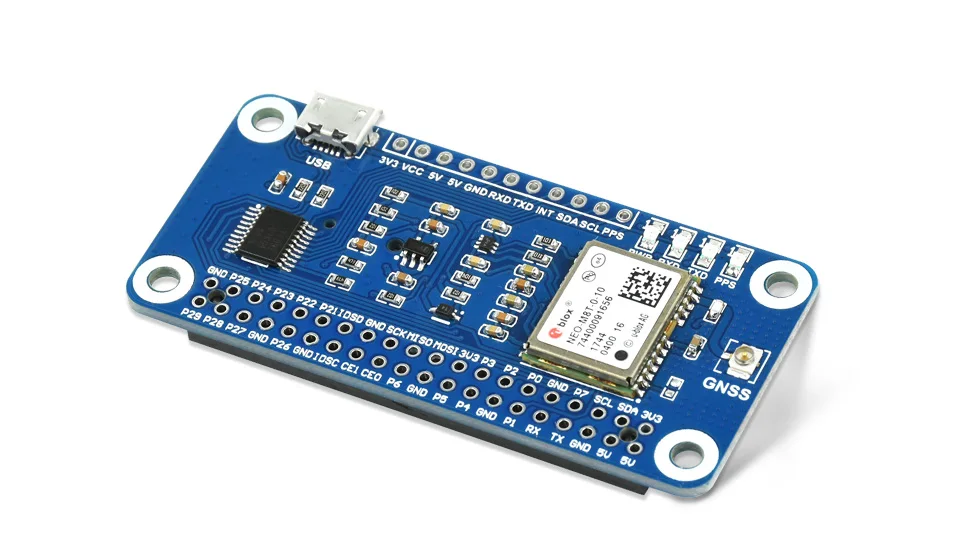

Прибор для синхронизации Waveshare NEO M8T GNSS Raspberry Pi односпутниковое время



Описание продукта:



NEO-M8T ГНСС ГРМ шляпа для Raspberry Pi, мульти-созвездие приемник Поддержка, один-спутниковая Функция синхронизации NEO-M8T GNSS синхронизации шляпа

GNSS модуль на основе NEO-M8T для Raspberry Pi, Функция синхронизации с помощью одного спутника

Точное и Быстрое позиционирование с незначительной дрейфующей, низкое энергопотребление, выдающаяся способность для защиты от Spoofing & Anti-Jamming

ЭтоRaspberry Pi шапка GNSSИсходя изNEO-M8TС поддержкой мультисозвездия, а также точной функцией синхронизации с помощью одного спутника. Поддержка одновременного приема до 3 ГНСС (GPS, Beidou, Galileo, GLONASS) и дополнительных систем, таких как SBAS, QZSS, IMES и D-GPS. Он имеет точное и Быстрое позиционирование с незначительной дрейфующей, низкое энергопотребление, выдающиеся возможности для защиты от spoofing & anti-jamming и так далее.

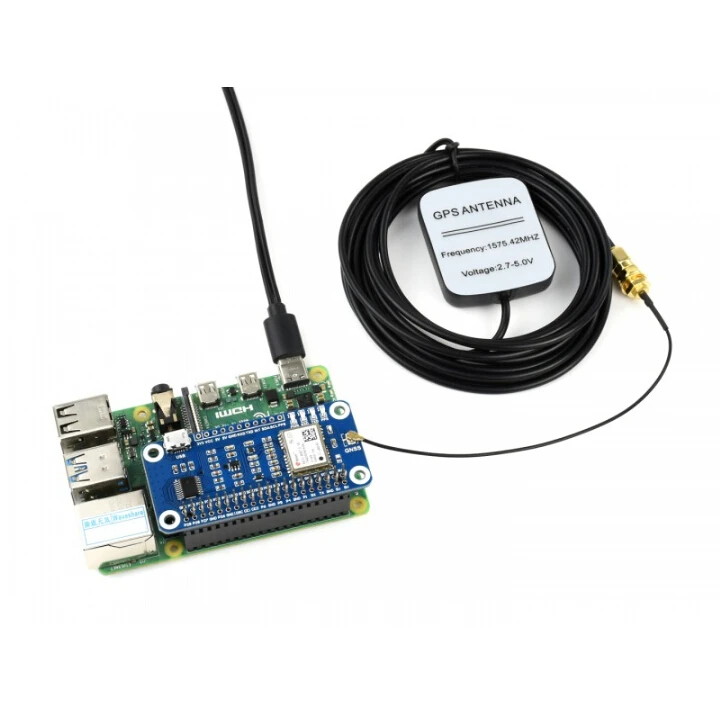

Просто закрепив его на Pi, это довольно просто, чтобы включить возможность GNSS для вашего Raspberry Pi.

Особенности, который обеспечивает широкий угол обзора Точная Функция синхронизации, высокая доступность даже с одним спутником Высокодинамические радиоприемники с аналоговым и цифровым подавлением помех, поддержка приложений в беспроводном коммуникационном оборудовании Поддержка мультисозвездия, одновременный прием до 3 типов спутниковых систем GNSS от GPS, Beidou, Galileo и GLONASS, и по-прежнему сохраняет низкое энергопотребление Поддержка дополнительных систем, включая SBAS, QZSS, IMES, D-GPS, повышение эффективности позиционирования местоположения службы A-GNSS (Вспомогательный ГНСС) поддержка, уменьшая первое время позиционирования при включении, улучшая чувствительность к приобретению Характеристики-167dBm навигационная чувствительность и выдающаяся способность для защиты от spoofing & anti-jamming, поддержка геоограждения Поддерживает U-Center, простой способ настройки модуля Стандартный Raspberry Pi 40PIN GPIO удлинитель, поддержка Raspberry Pi серии плат, Jetson Nano Разбивает интерфейс UART и I2C модуля для подключения к хост-платам, таким как Arduino/STM32 Диапазон Baudrate: 4800 ~ 921600bps (9600bps по умолчанию) Поддерживает DDC (I2C совместимый) Интерфейс: до 400 кГц (макс.) Встроенный держатель батареи, поддерживает перезаряжаемый элемент ML1220, для сохранения информации о эфемерах и горячих запусков 4x светодиодов для указания рабочего состояния модуля Поставляется с ресурсами разработки и руководством (примеры для Raspberry Pi/Jetson Nano/Arduino/STM32) Технические характеристики GNSS Технические характеристики NEO-M8T GPS и ГЛОНАСС GPS ГЛОНАСС Бэйдоу Galileo Диапазон частот 72-канальный u-blox M8 двигателя
GPS L1C/A, SBAS L1C/A, QZSS L1C/A, QZSS L1 SAIF, GLONASS L1OF, BeiDou B1, Galileo E1B/C Горизонтальная точность координатного перемещения Автономный 2,5 м КЭП 2,5 м КЭП 4,0 м КЭП 3,0 м КЭП - SBAS 2,0 м КЭП 2,0 м КЭП - - - Макс навигации частота обновления 4 Гц 10 Гц 10 Гц 10 Гц 10 Гц Время на первое исправление Морозы заводится 25s 29s 30С Отсчетом 34s 45С Горячего запуска 1s 1s 1s 1s 1s При помощи начинается 2s 2s 2s 3s Фотоаппаратов моментальной печати 7s Чувствительность Отслеживание при помощи -167 дБм -166 дБм -166 дБм -159 дБм -159 дБм При помощи приобретение -157 дБм -157 дБм -151 дБм -146 дБм -142 дБм Повторного приобретения -160 дБм -160 дБм -156 дБм -156 дБм -153 дБм Морозы заводится -148 дБм -148 дБм -145 дБм -143 дБм -138 дБм Горячего запуска -160 дБм -160 дБм -156 дБм -155 дБм -151 дБм Скорости точности 0,05 м/с 0,05 м/с 0,1 м/с 0,1 м/с 0,1 м/с Заголовок Точность 0,3 градусов 0,3 градусов 0,4 градусов 0,5 градусов 0,5 градусов PPS точность Ясного неба ≤ 20ns В помещении ≤ 500ns Дрожания ± 11ns PPS частоты 0,25 Гц… 10 МГц (настраивается) Рабочие пределы Ускорение (макс.): 4g Высота (макс): 50000 м Скорость (макс): 500 м/с Другие характеристики Интерфейс связи USB, UART (по умолчанию 4800 ~ 921600bps, 9600bps), I2C (макс. 400 кГц) Частота обновления 1 Гц (по умолчанию), 10 Гц (макс.) Протокол NMEA 0183 версия 4,0 (V2.3 или V4.1 выбор), UBX, RTCM 2,3 Блок питания 5V Общее текущее <45mA @ 5 вольт постоянного тока (по-прежнему режим) Модуль Текущий 32mA @ 3В (по-прежнему режим) Рабочая температура -40 ℃ ~ 85 ℃ Размеры 65 мм × 30,5 мм Стандартный Raspberry Pi 40PIN GPIO

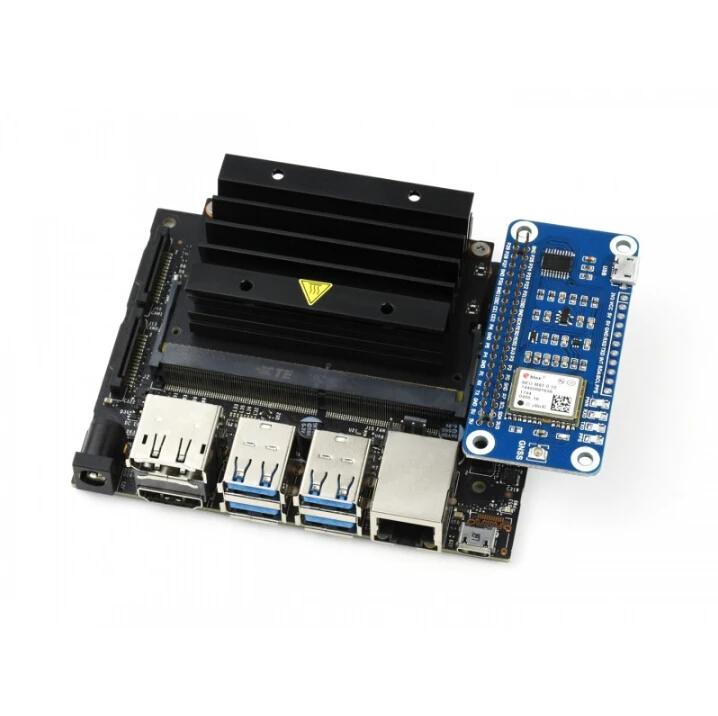

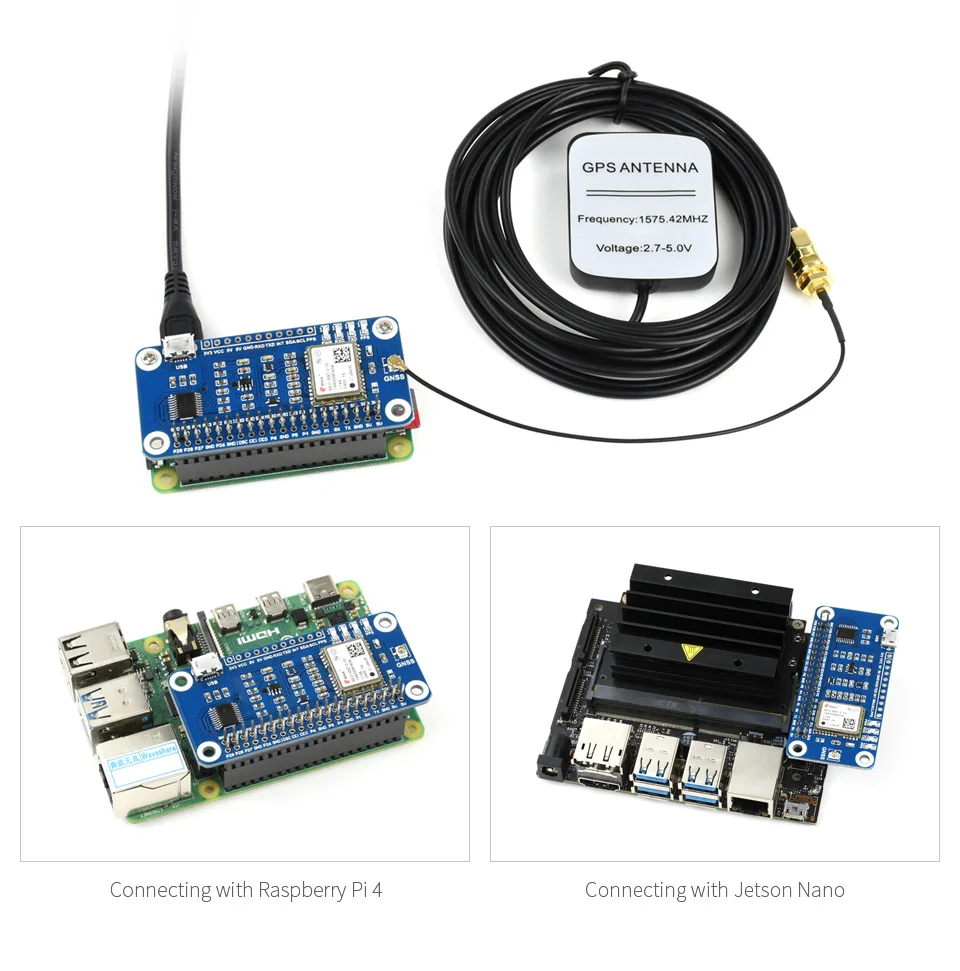

Совместим с Raspberry Pi Series Boards, Jetson Nano

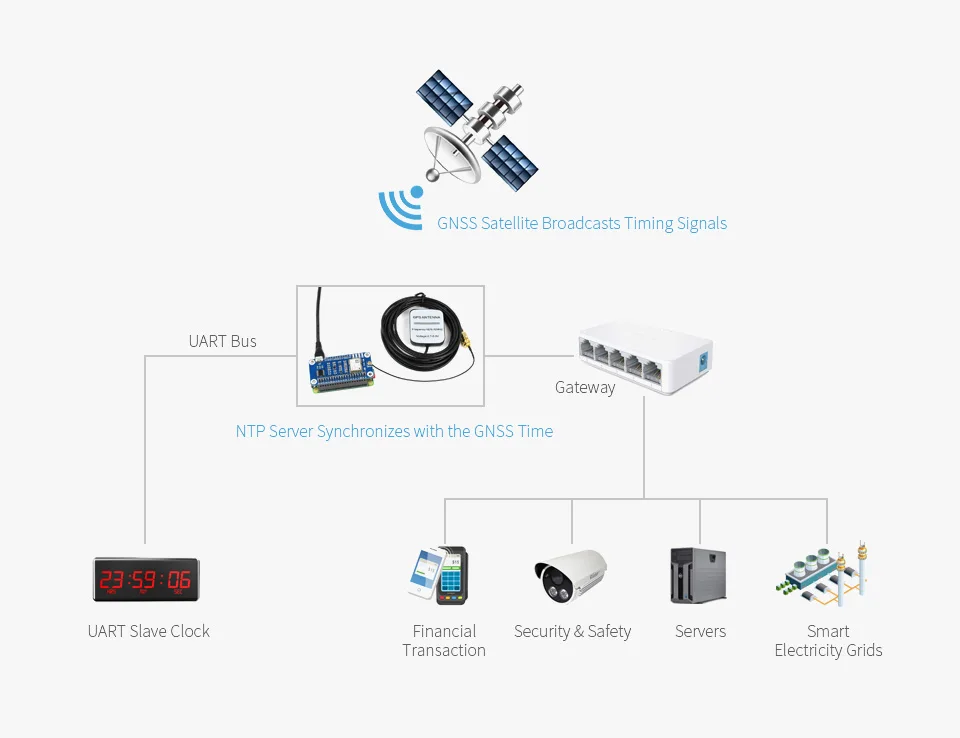

Синхронизация и синхронизация с помощью одного спутника

Высокая целостность, точная Функция синхронизации, высокая доступность даже с одним спутником

Экономичный, высокоточный, простой в применении

Поддержка мультисозвездия приемника

Одновременный прием до 3 типов спутниковых систем GNSS и по-прежнему сохраняет низкое энергопотребление

Поддерживает GPS, Beidou, Galileo и GLONASS

Увеличить системы поддержки

Система расширения нацелена на повышение точности, целостности, надежности и доступности позиционирования и навигации

Поддерживает дополнительные системы, включая SBAS, QZSS, IMES, D-GPS

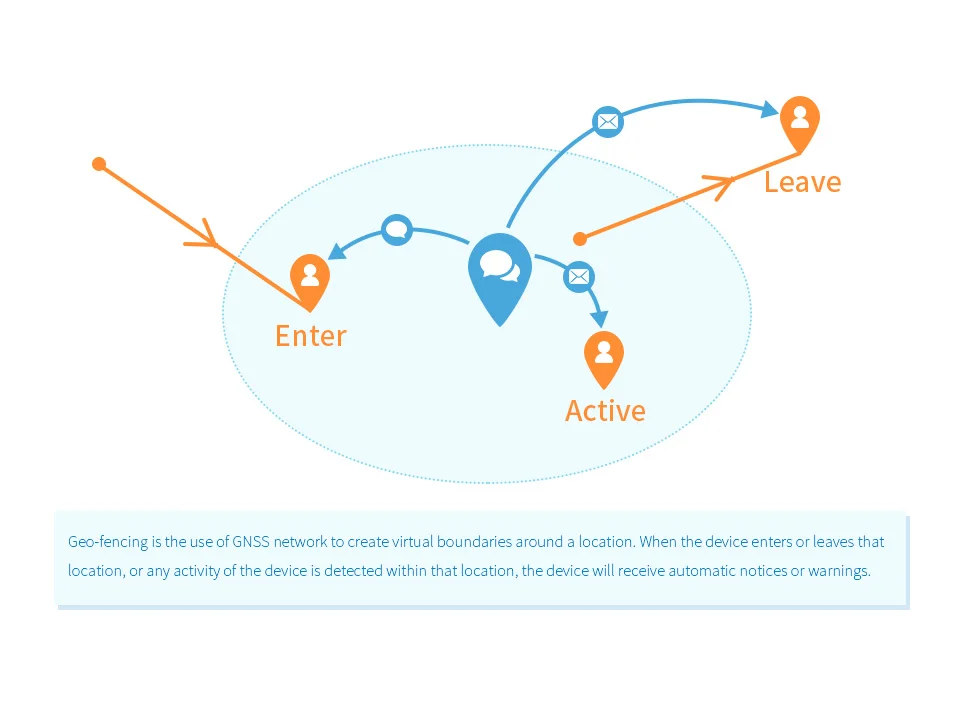

Геолокация поддержка

Характеристики-167dBm навигационная чувствительность, выдающаяся способность для защиты от помех и помех

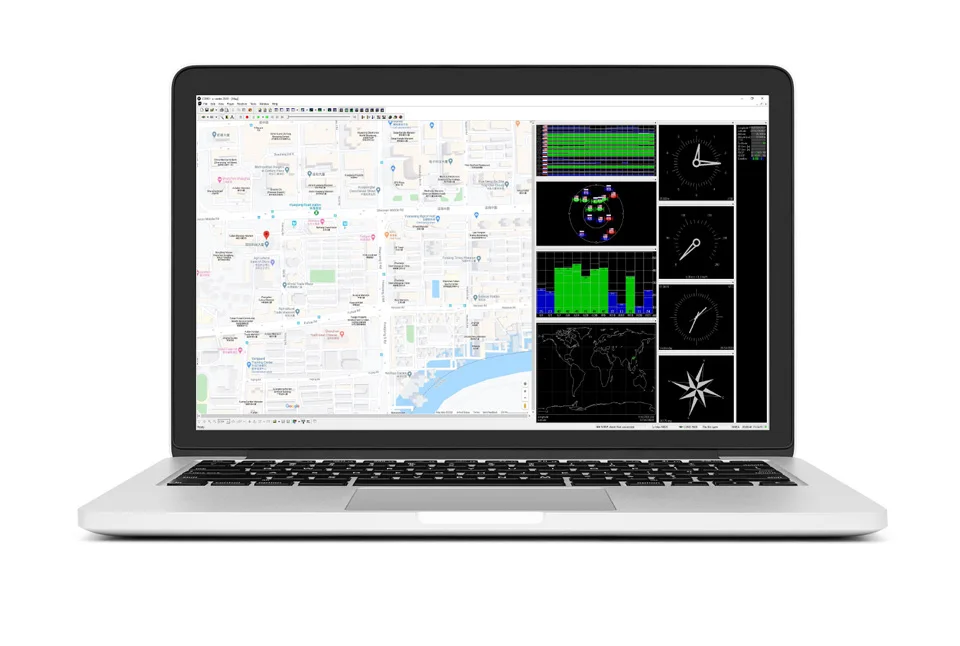

Поддержка программного обеспечения U-Center

Простой способ настроить модуль

Приложений

Идеально подходит для управления флотом, отслеживания активов, финансовых транзакций, интеллектуальных электрических сетей, систем безопасности, промышленных PDA, ГИС-приложений и т. Д.

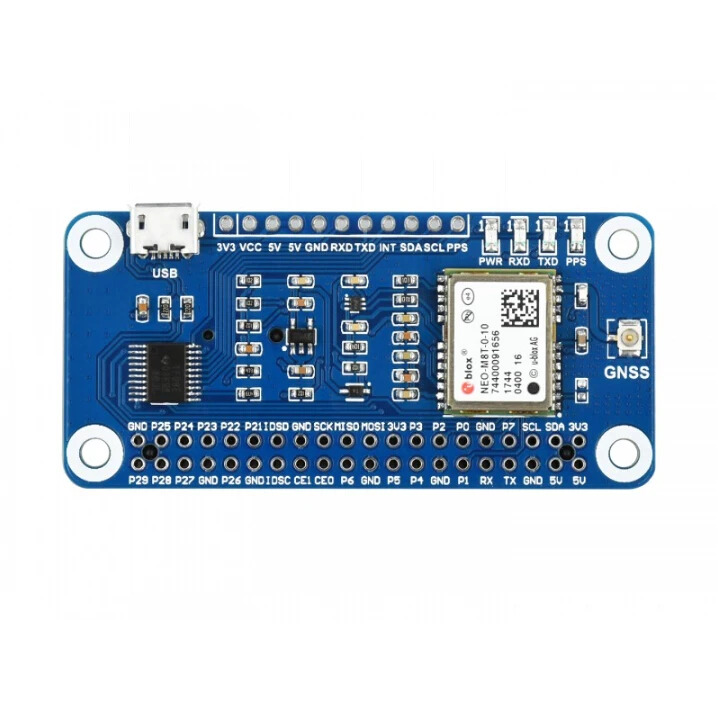

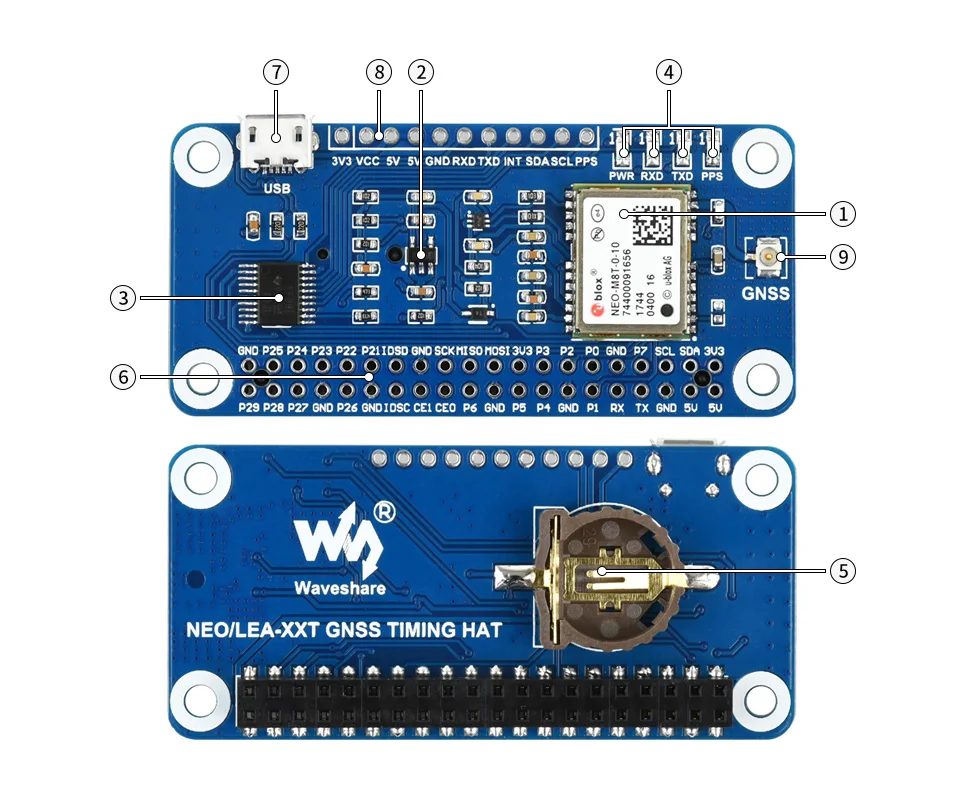

What's On Board NEO-M8T модуль RT9193-33Микросхема TXS0108EPWRНапряжение переводчик Индикаторы процесса
RXD/TXD: индикатор UART TX/RX
PPS: индикатор состояния GPS

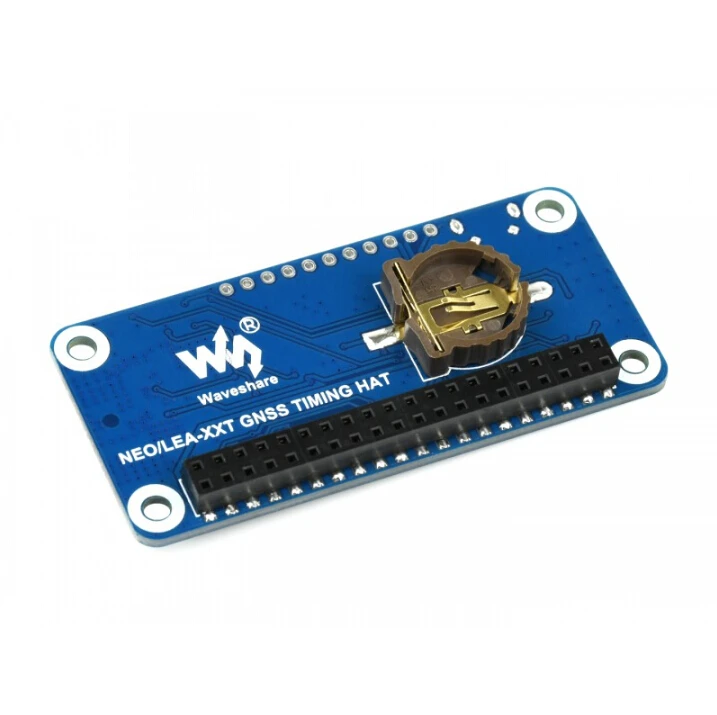

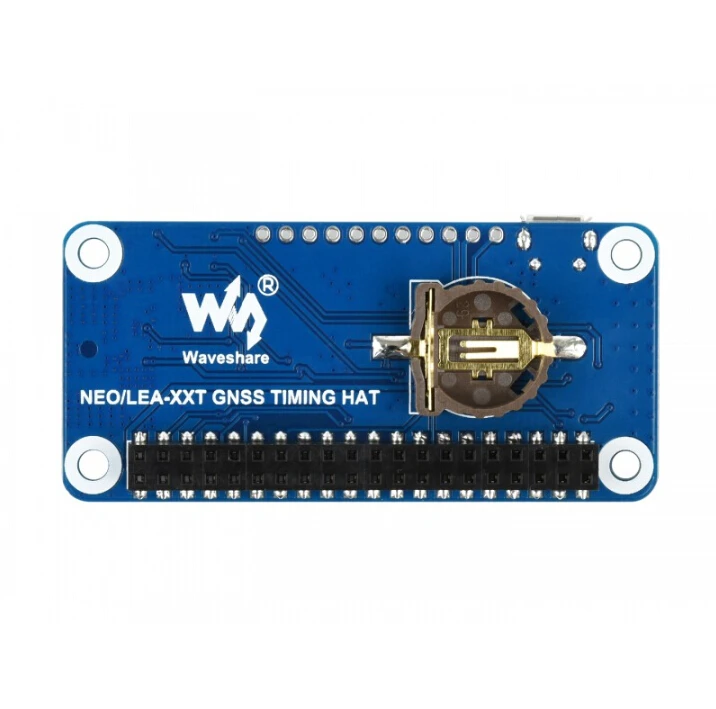

Кнопка включения: индикатор питания Держатель батареи
Поддерживает перезаряжаемый элемент ML1220, для сохранения информации о глазках и горячих запусков   Raspberry Pi GPIO header
Для подключения с Raspberry Pi USB порт UART, I2C интерфейс

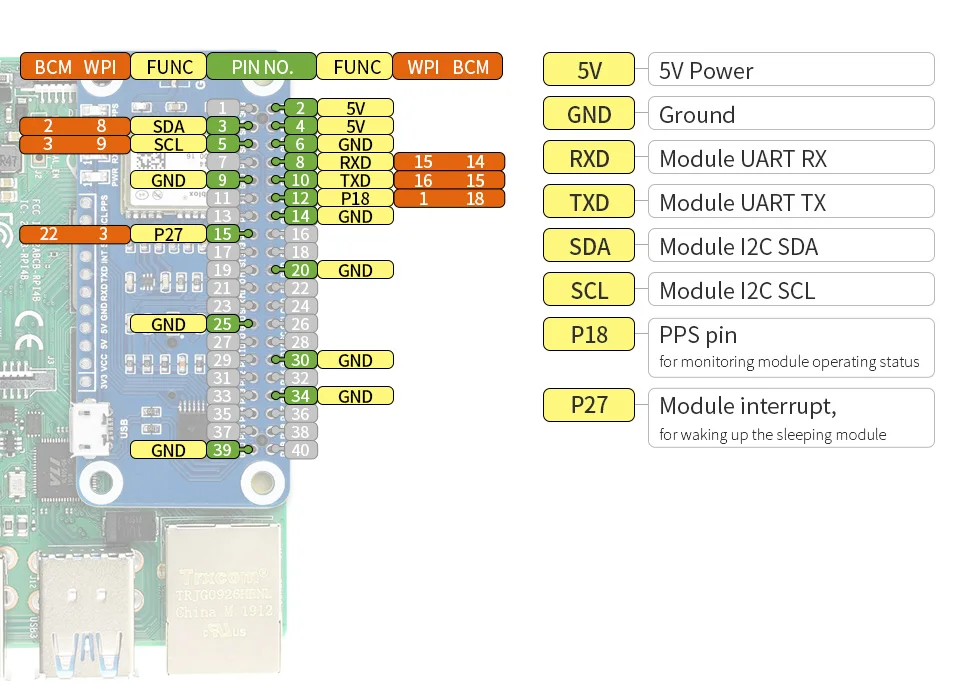

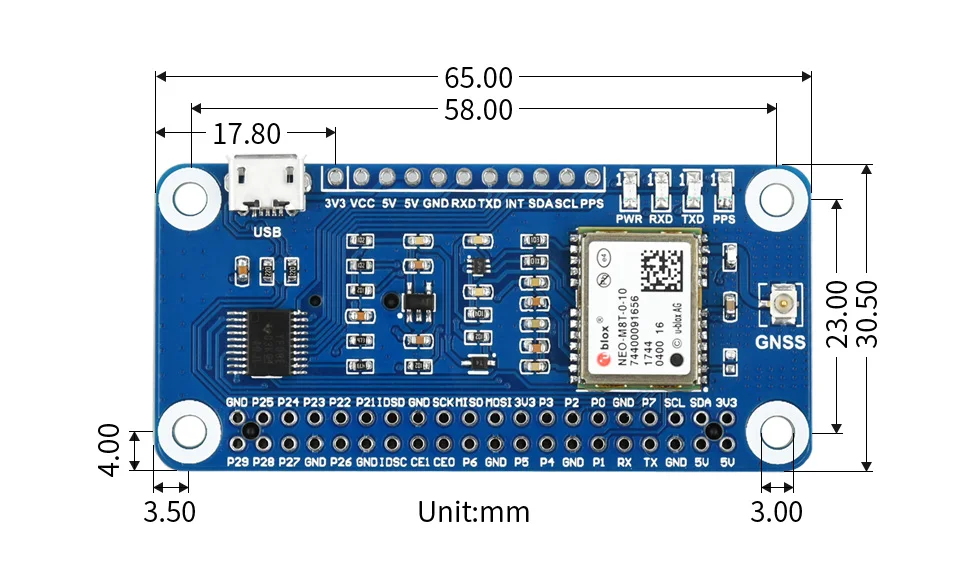

Для подключения к другим MCUs ГНСС антенного разъема Разводки выводов высокой четкости Габаритные размеры Ресурсы и услуги

---

Вики:Www.wav eshare.com/wiki/NEO-M8T_GNSS_TIMING_HAT

* Ресурсы для различных продуктов могут отличаться, пожалуйста, проверьте вики-страницу, чтобы подтвердить фактически предоставленные ресурсы.

Содержимое упаковки

Вес упаковки:0,131 кг

NEO-M8T ГНСС ГРМ Х1 Внешняя антенна GPS (B) x1 USB-A кабель Micro-B x1 Набор винтов RPi (2 шт.) x1 2x20PIN наружный коллектор x1 -1 шт. 2 3 4 5
