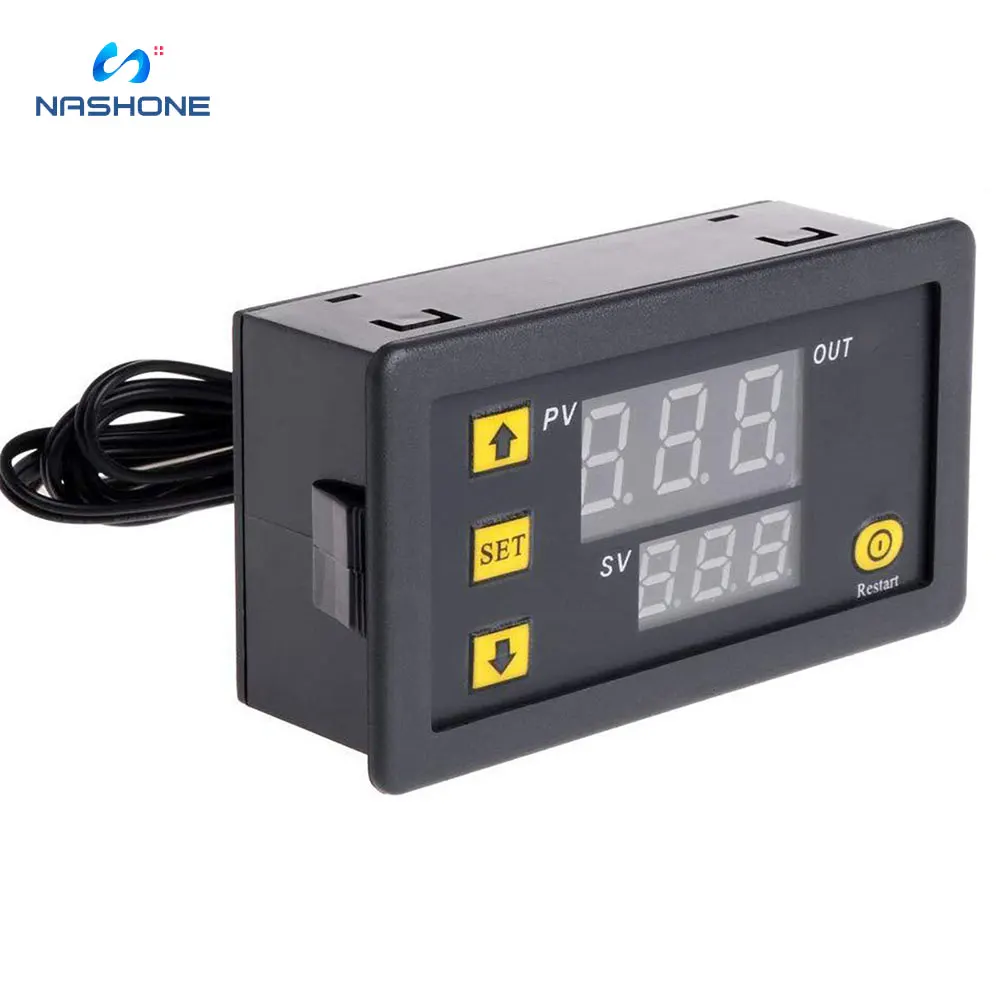

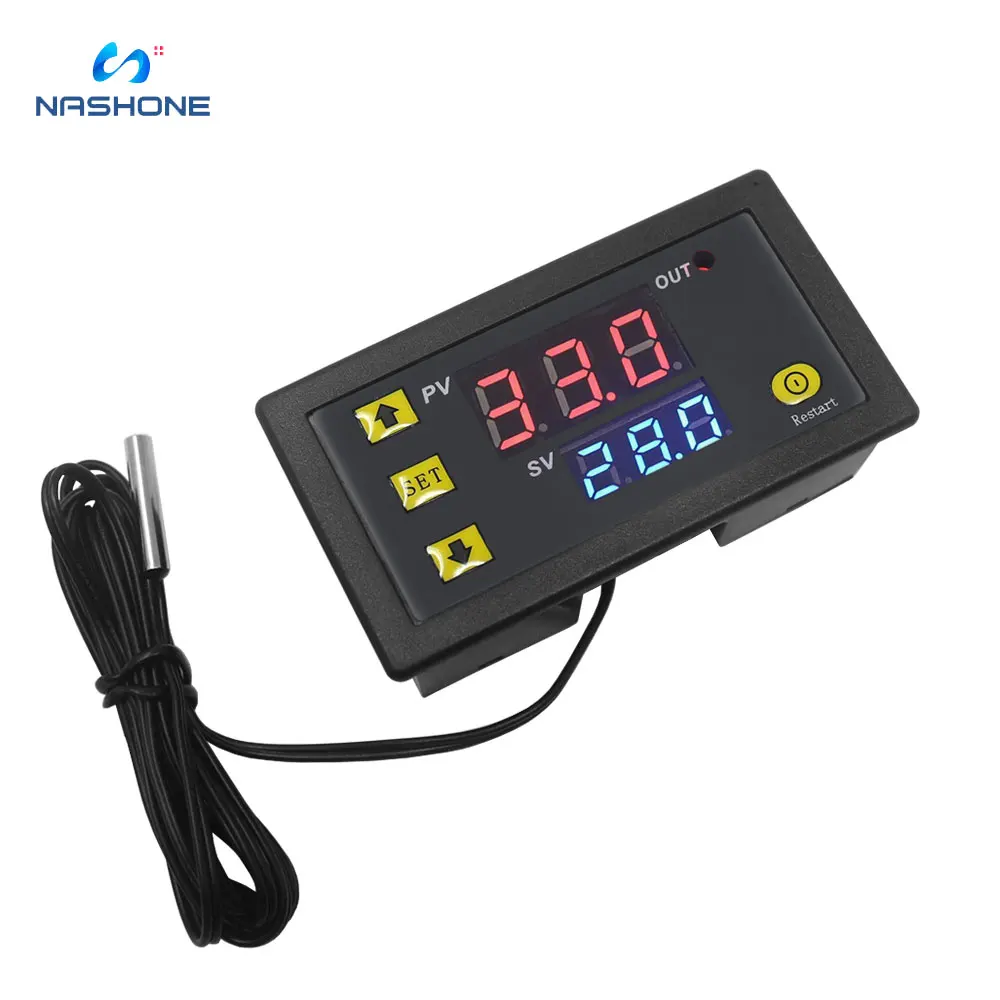

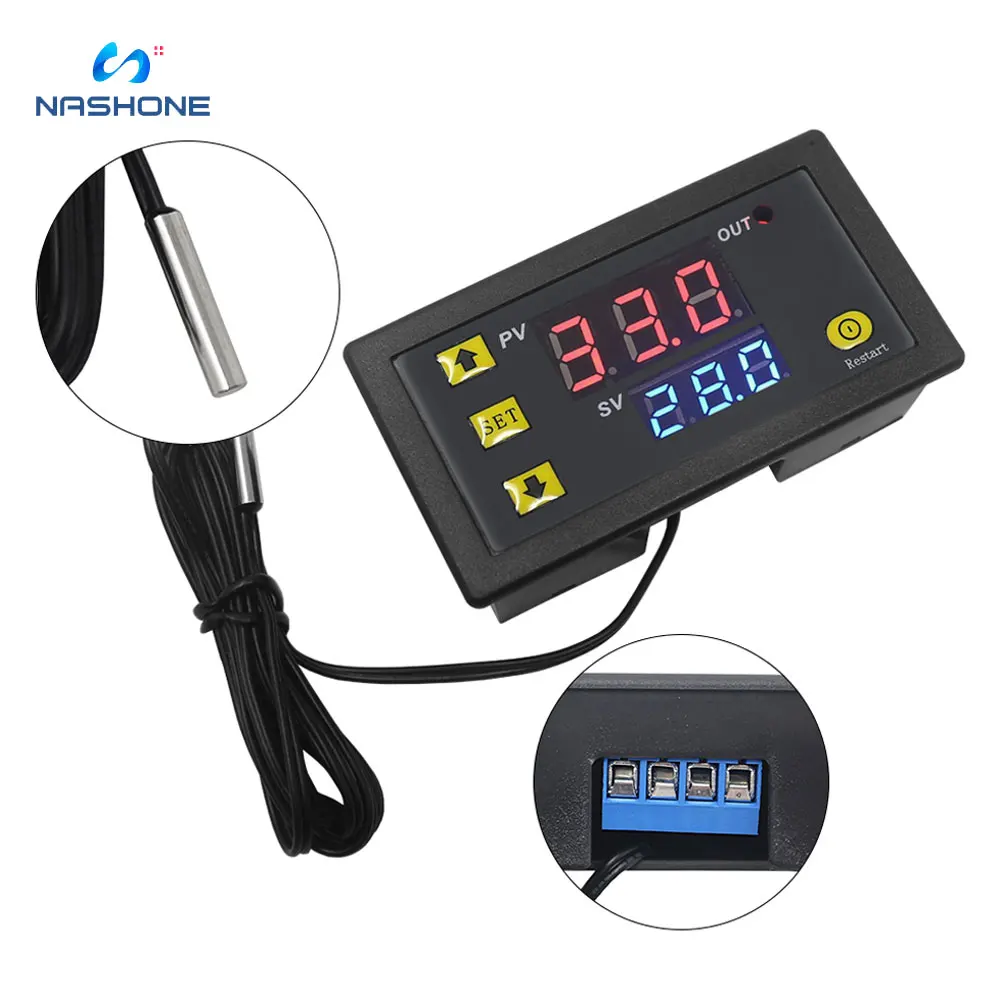

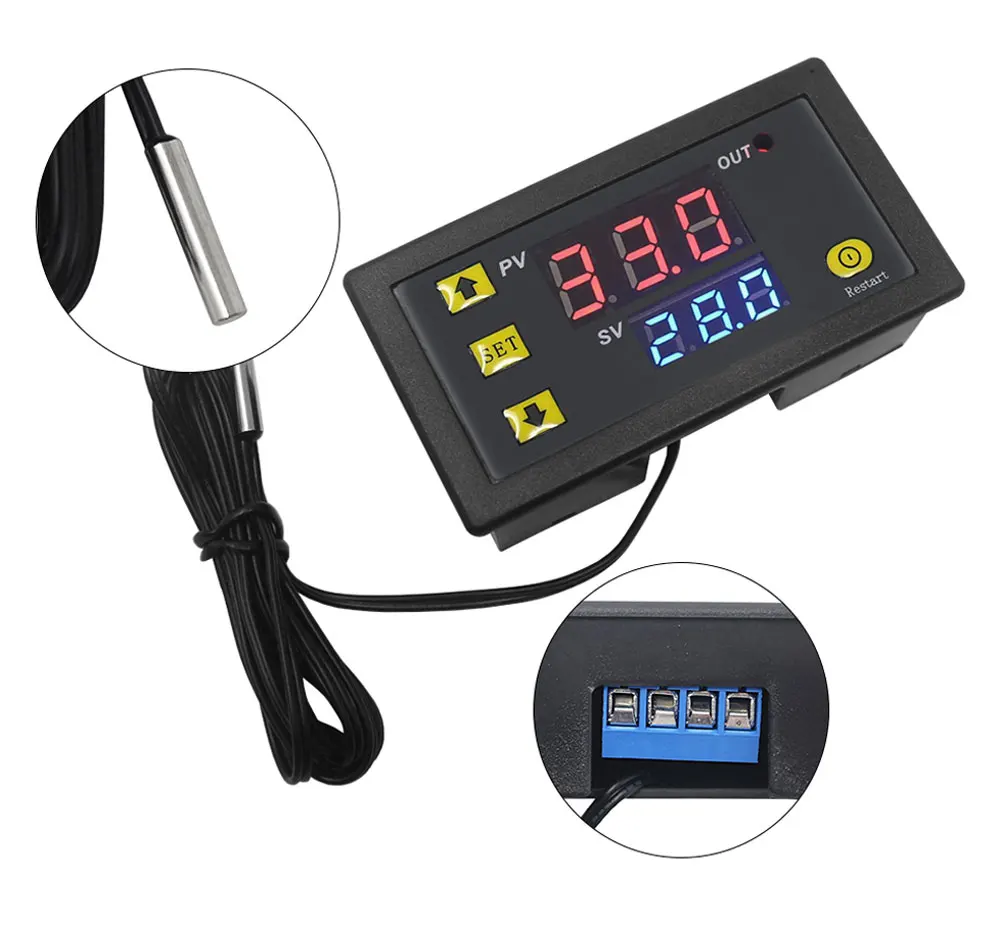

Цифровой регулятор температуры Nashone с нагревательным охлаждающим контролем

Цифровой регулятор температуры Nashone с нагревательным охлаждающим контролем

Цифровой регулятор температуры AC 110 220V DC 12V 24V 20A термостат с нагревательным охлаждающим прибором светодиодный дисплей

Характеристики:

Напряжение питания: 12 В постоянного тока 24 В переменного тока 110-220 В Длина зонда: 100 см Коэффициент разрешения: 0,1 °C(-9,9-99,9); 1 °C (другой диапазон) Температура Точность измерения: 0,1 ℃ Управление точность: 0,1 ℃ Диапазон контроля температуры-50 ℃ -110 ℃ Датчик обнаружения NTC водонепроницаемый зонд 1 метр Выходная мощность: 20A Размер изделия: 79 мм * 43 мм * 26 мм Размер резки: 73 мм * 39 мм Выход: контакт реле Ёмкость 20A 12V / 10A 220V Экологические требования:-10 ℃ -60.

Описание функции:

P0: режим охлаждения или нагрева P1: Настройка разницы в возврате P2: Максимальная температурная Настройка верхнего предела P3: минимальная температурная Настройка нижнего предела P4: коррекция температуры P5: время начала задержки (единица измерения: минута)

Обзор:

◆Mini регулятор температуры. ◆С четким светодиодный дисплеем для лучшей читаемости. ◆Широкий Диапазон измерения температуры. ◆Контроль нагрева или охлаждения. ◆Настройка всех параметров может быть сохранена после короткого замыкания. ◆ Реле выход. ◆ Управление точность 0,1 по Цельсию ◆Можно использовать для домашней морозильной камеры, резервуара для воды, холодильника Промышленный охладитель, пароход, промышленное оборудование и другое

Настройка:

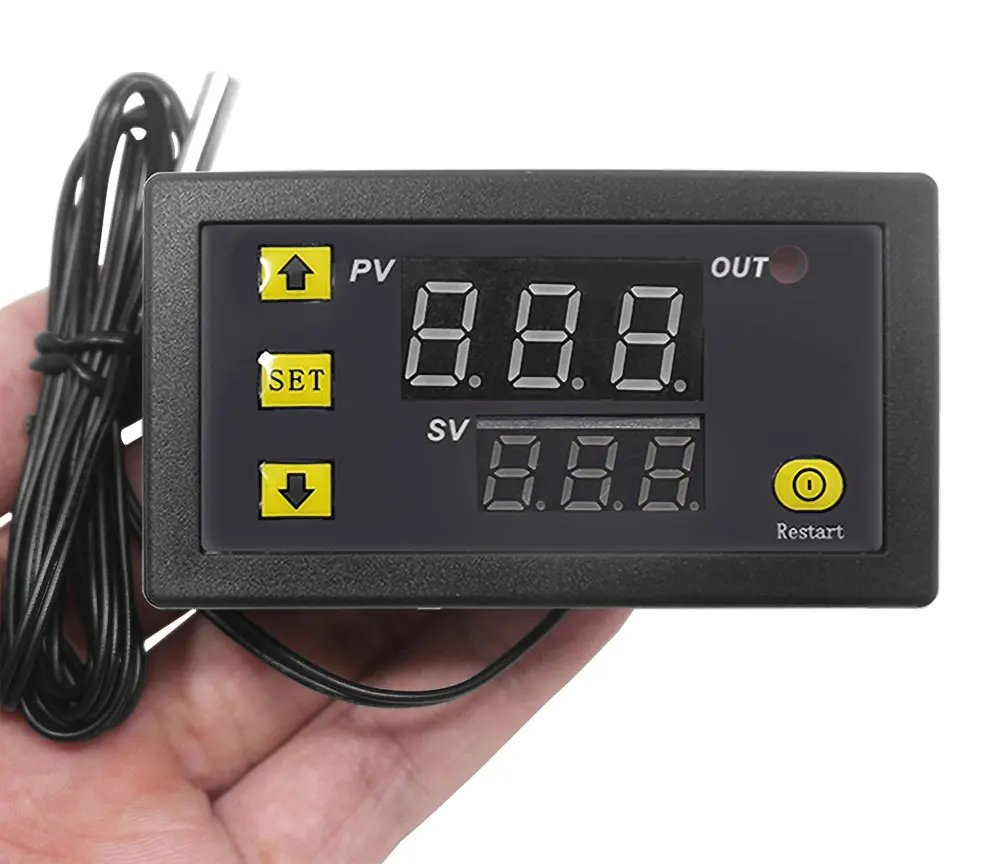

1. Окно цифрового дисплея 2. Фактическая температура 3. Кнопка 4. Набор ключей 5. Кнопка 6. Индикатор 7. Перезагрузка 8. Установка температуры

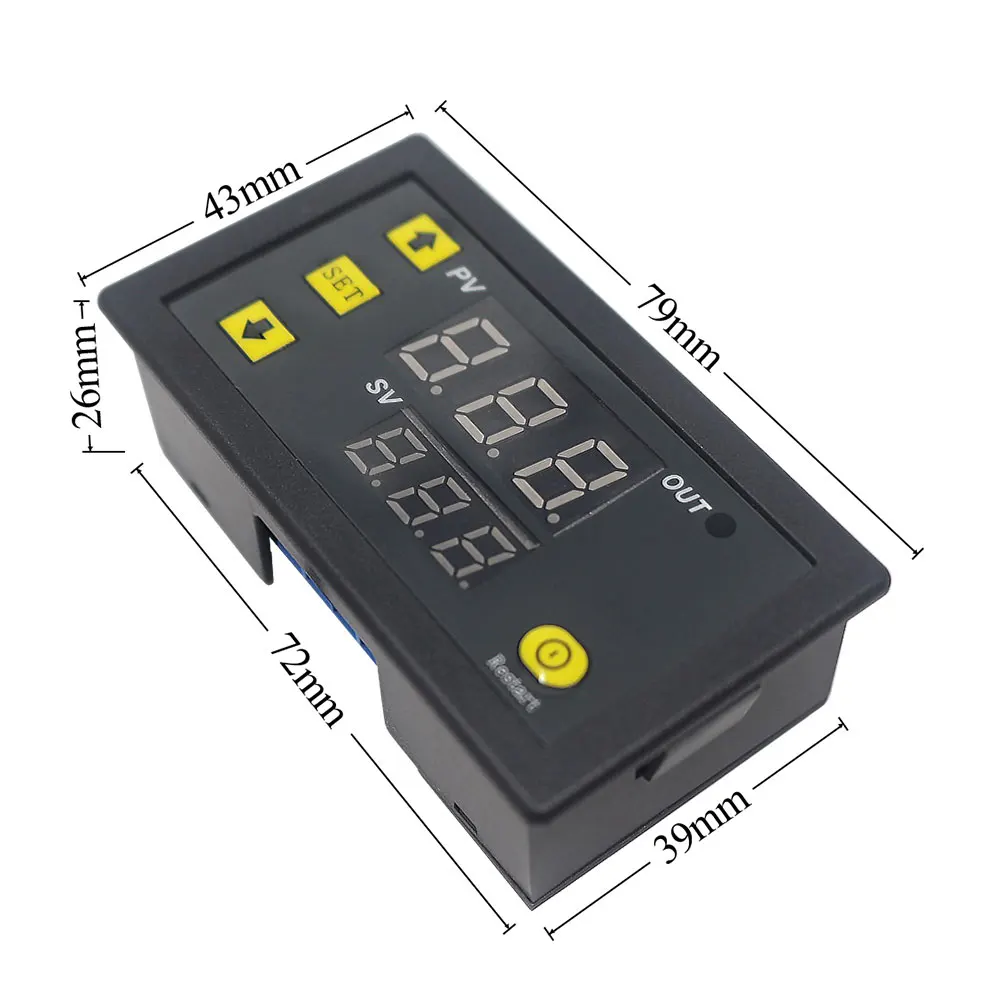

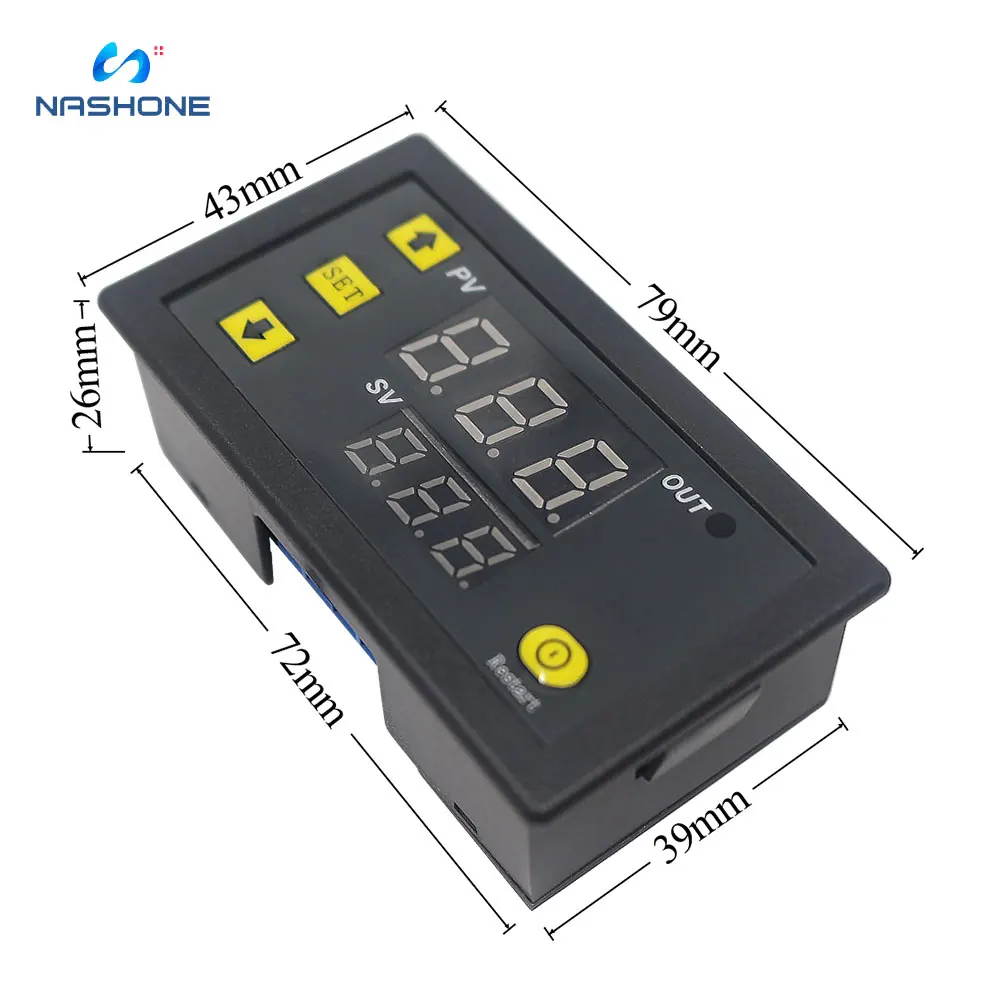

Размер:

Размер: 79 мм * 43 мм * 26 мм Размер резки: 73 мм * 39 мм

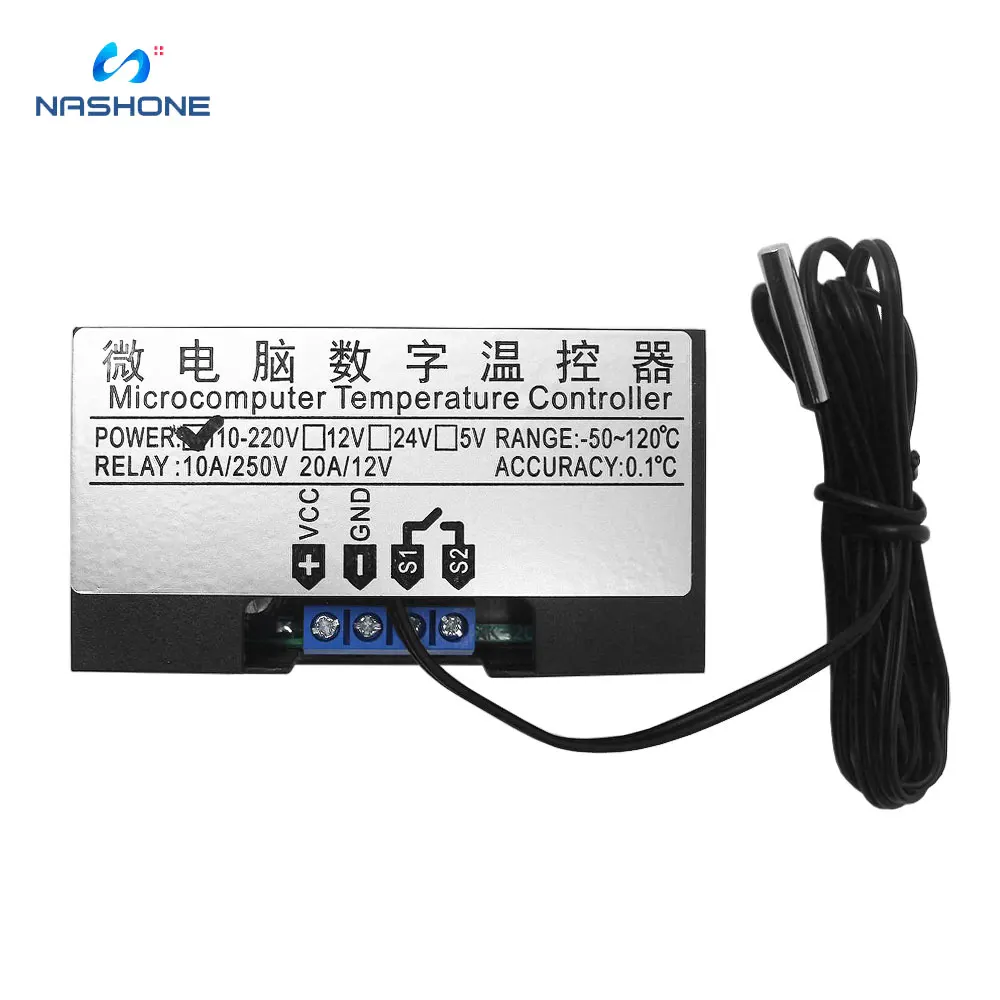

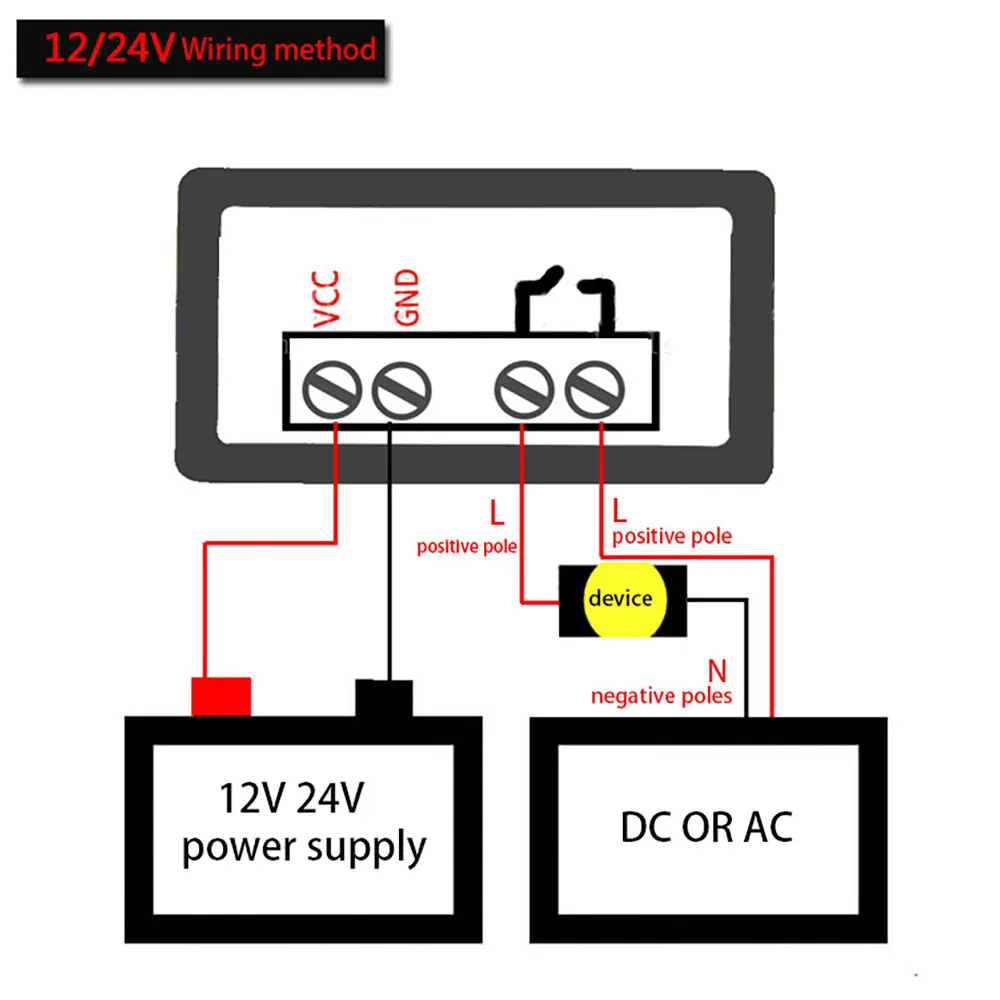

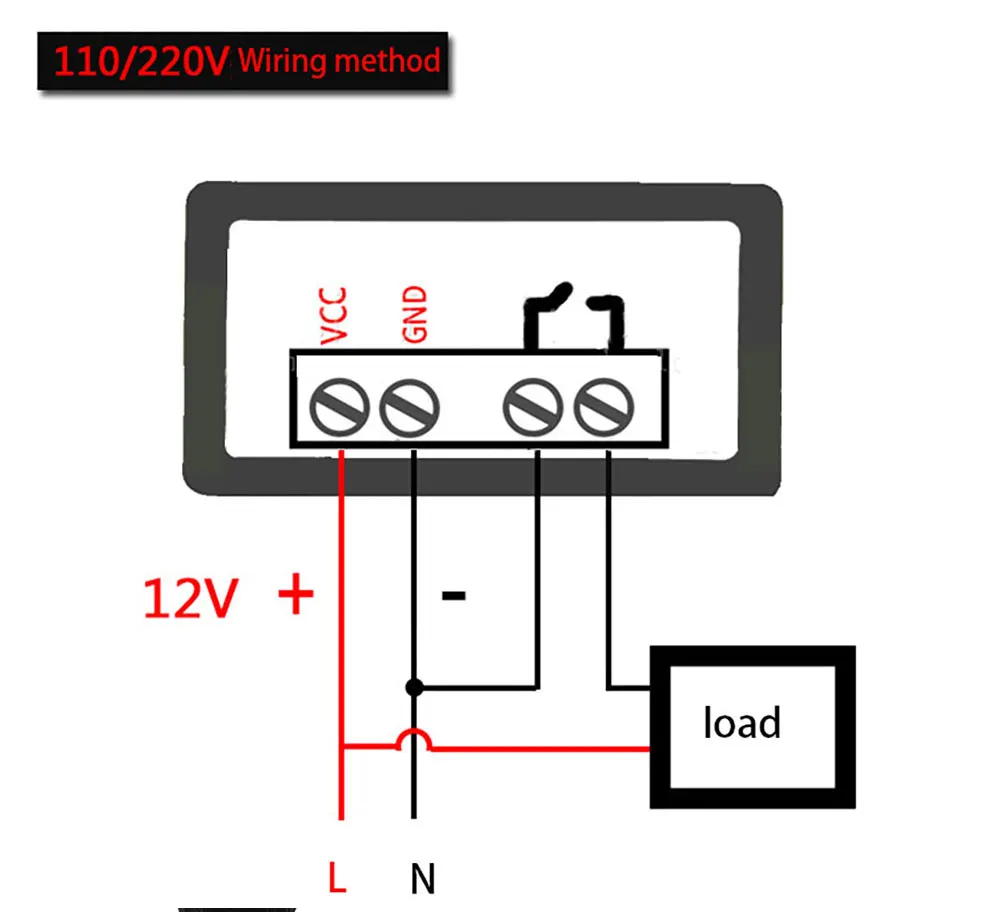

Метод проводки

Детали

Инструкции

◆Подключите источник питания и оборудование для питания контроллера. В это время на дисплее показана измеренная температура. Нажмите кнопку SET один раз, температура на дисплее мигает, и нажмите +-для установки нужной температуры (нажмите +-для быстрого подъема и падения). После завершения нажмите «SET» для подтверждения и возврата. В это время контроллер автоматически включит и выключит реле в соответствии с настройками! Выход термостата-это реле 20A, которое отвечает различным нагрузкам высокой мощности. Подключите цепь управления для питания термостата. В это время на дисплее отображается температура окружающей среды. Описание состояния индикаторный светильник, цифровая трубка и зуммер ◆Indicator светильник: мигает охлаждения или нагрева задержка старта и комфортные ощущения светильник означает, что реле закрыто ◆Цифровая трубка: дисплей, так как датчик является открытой схемой, Пожалуйста, подключите датчик в соответствии с инструкциями; Дисплей HH, поскольку диапазон измерения превышен, термостат будет принудительно отключать реле; дисплей --- высокотемпературная сигнализация Описание функции параметра (К изделию прилагается руководство с подробным описанием параметров) ◆Длительное нажатие в течение 5 секунд, чтобы войти в главное меню, нажмите +-для переключения P0...P6, длительное нажатие или 10 секунд без действия ключа, контроллер автоматически подтверждает и возвращается.

Режим охлаждения и нагрева P0

◆Длительное нажатие в течение 5 секунд для отображения P0, нажмите Установить один раз, чтобы установить рабочий режим, нажмите +-для переключения [H для режима нагрева] [C для режима охлаждения] нажмите Установить один раз для возврата, длительное нажатие или 10 секунд без действия ключа, контроллер автоматически подтверждает выполнение. ◆В режиме охлаждения: когда значение измерения температуры больше или равно заданной точке температуры, реле охлаждения включено и холодильник начинается; когда значение измерения температуры меньше или равно заданному температурному шкалу-гистерезис, реле охлаждения отключено и холодильник выключен. ◆В режиме нагрева: Когда измеренное значение температуры меньше или равно заданной точке температуры, включается реле для нагрева и начинается нагреватель; когда измеренное значение температуры больше или равно заданной температуре + гистерезис, Реле для нагрева выключено и нагреватель выключен.

P1 Настройка гистерезиса

◆ Пресс набор в течение 5 секунд, чтобы отобразить P0, Пресс +-переходить на P1, Пресс набор один раз, чтобы установить гистерезиса, Пресс + Создать гистерезиса до 0,1-15, нажмите «SET» один раз, чтобы вернуть после завершения, нажмите «SET» или «no» в течение 10 секунд, контроллер действия автоматически подтвердит завершение. ◆В режиме охлаждения: когда значение измерения температуры больше или равно установленному значению, реле закрыто и холодильник начинается; когда значение измерения температуры меньше или равно установленному значению-значение разницы в возврате, реле отключено и холодильник выключен. Например, когда окружающая среда 30 °C, установленное значение 25 °C, и гистерезис установлен до 2 °C. После включения питания реле закрыто и холодильник запустится. Когда охлаждение достигает 23 °C, реле отключено и холодильник выключен. Температура открытия начинает повышаться. Когда он возвращается к установленному значению 25 °C, реле закрывается и холодильник начинается снова, так что температура контролируется не выше 25 °C, повторяя цикл. ◆В режиме нагрева: Когда измеренное значение температуры меньше или равно установленному значению, реле включается и нагреватель запускается; когда измеренное значение температуры больше или равно заданному значению + разнице в возврате, реле выключено и нагреватель выключен. Например, когда окружающая среда 10 °C, установленное значение 25 °C, и гистерезис установлен до 2 °C. После включения реле закрывается, и нагреватель запускается. Когда нагрев достигает 27 °C, реле открывается и нагреватель выключается. В это время нагреватель был выключен. Температура открытия начинает снижаться. Когда он падает до установленного значения 25 °C, реле закрывается и нагреватель начинается снова, так что температура не ниже 25 °C через повторные циклы.

P2 Максимальная настройка температуры верхний предел

◆Для того, чтобы избежать опасности чрезмерно высокой заданной температуры, вызванной неправильной работой других, Этот термостат имеет самую высокую установленную функцию верхнего предела, что ограничивает диапазон установки самой высокой температуры, контролируемой термостатом. Длительное нажатие в течение 5 секунд для отображения P0, нажмите +-для переключения на P2, нажмите Установить один раз, чтобы установить максимальный предел, нажмите +-для установки самой высокой температуры, которая может быть установлена, максимальное значение 110, нажмите кнопку SET один раз, чтобы вернуть после завершения, Длительное нажатие или 10. Контроллер автоматически подтверждает завершение действия без ключа в течение нескольких секунд. ◆Например, Если заданная температура установлена до 60, максимальная температура может быть установлена только до 60 °C. Если заданная температура должна быть выше, необходимо сначала отрегулировать диапазон температур.

Минимальная температура P3 нижний предел

◆Во избежание неправильной работы других людей температура слишком низкая, чтобы вызвать закупорку льда, Этот термостат имеет самую низкую функцию верхнего и нижнего предела, что ограничивает диапазон установки самой низкой температуры, контролируемой термостатом. Длительное нажатие в течение 5 секунд, чтобы отобразить P0, нажмите +-для переключения на P3, нажмите Установить один раз, чтобы установить самый низкий предел, нажмите +-чтобы установить самую низкую установленную температуру, самое низкое значение-50, нажмите Установить один раз, чтобы вернуть после завершения, Длительное нажатие или контроллер автоматически подтверждает завершение действия без ключа в течение 10 секунд. ◆Например: установить до 2 минимальная температура Установить можно только до 2 °C. Если вы хотите установить более низкую температуру, чтобы расширить диапазон температур, вам нужно сначала отрегулировать нижнюю предельную величину.

P4 температурная коррекция

◆При отклонении между измеренной температурой и стандартной температурой или в связи с особыми потребностями оборудования пользователя, вы можете использовать эту функцию для калибровки. Температура После коррекции = температура перед коррекцией + значение коррекции. Эффективный диапазон-7,0 ~ 7,0. ◆ Нажмите SET в течение 5 секунд, чтобы отобразить P0, нажмите +-для переключения на P4, нажмите SET один раз для калибровки, нажмите +-для установки коррекционного значения, нажмите «SET» один раз, чтобы вернуть после завершения, нажмите «SET» или «no key action» в течение 10 секунд, контроллер автоматически подтвердит завершение. ◆For, например, нормальный дисплей составляет 25 градусов; В тех случаях, когда температура корректируется до 0, он отображает 25 градусов; В тех случаях, когда температура корректируется до 1,5, он отображает 26,5 градусов; В тех случаях, когда температура корректируется в 1,5, он отображает 23,5.

Время запуска задержки P5 (единица измерения: минуты)

◆Когда происходит задержка в работе холодильника или нагревателя, функция задержки может быть включена для защиты срока службы оборудования. ◆Длительное нажатие в течение 5 секунд для отображения P0, нажмите +-для переключения на P5, нажмите Установить один раз, чтобы установить задержку запуска блока в течение нескольких минут, нажмите +-чтобы установить 0-10 минут, нажмите set один раз, чтобы вернуться после окончания, нажмите Длительное нажатие или 10 секунд без кнопки контроллер действия автоматически подтверждает завершение ◆В режиме охлаждения: при первом включении питания, Если текущая температура больше или равна установленному значению, чиллер не начнет охлаждение немедленно, И начнется после установленного времени задержки. В режиме нагрева: при первом включении питания, Если текущая температура меньше или равна установленному значению, Нагреватель не начнет нагреваться немедленно, И начнется после установленного времени задержки. ◆Когда время остановки между двумя последовательными запусками холодильника или нагревателя больше установленного значения времени задержки запуска, холодильник начинается немедленно. ◆Когда интервал времени остановки между двумя последовательными стартами холодильника или нагревателя меньше установленного значения времени задержки начала, устройство может быть запущено после того, как установленное время задержки запуска холодильника было запущено после перезапуска. Время задержки рассчитывается с момента отключения. ◆Например, установите задержку до 5 минут В холодильном состоянии. После включения холодильника холодильник начнет задерживаться. Через 5 минут холодильник будет включен. При достижении требуемой температуры холодильник будет останавливаться, и таймер начнется в это время. Работа, Незавершенное время может работать только до окончания времени, и светодиодный индикатор мигает во время задержки. Когда Запуск задержки установлен на 0, функция задержки отключена.

Сброс

◆Из-за некоторых мужских причин внутренние настройки термостата запутаны. Требуется время, чтобы установить один за другим. В это время вы можете использовать эту функцию для восстановления заводских настроек. Конкретный метод: в режиме выключения нажмите и удерживайте кнопки + и-одновременно, затем включите, все вышеуказанные параметры будут восстановлены до заводских настроек.

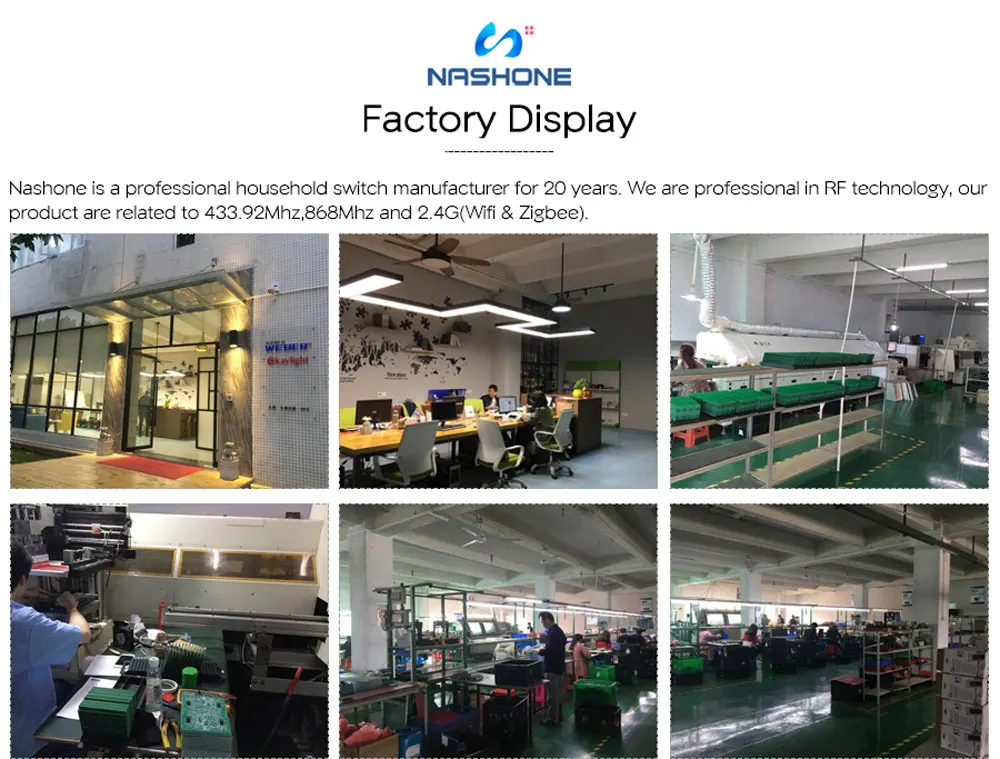

Бренд Story
