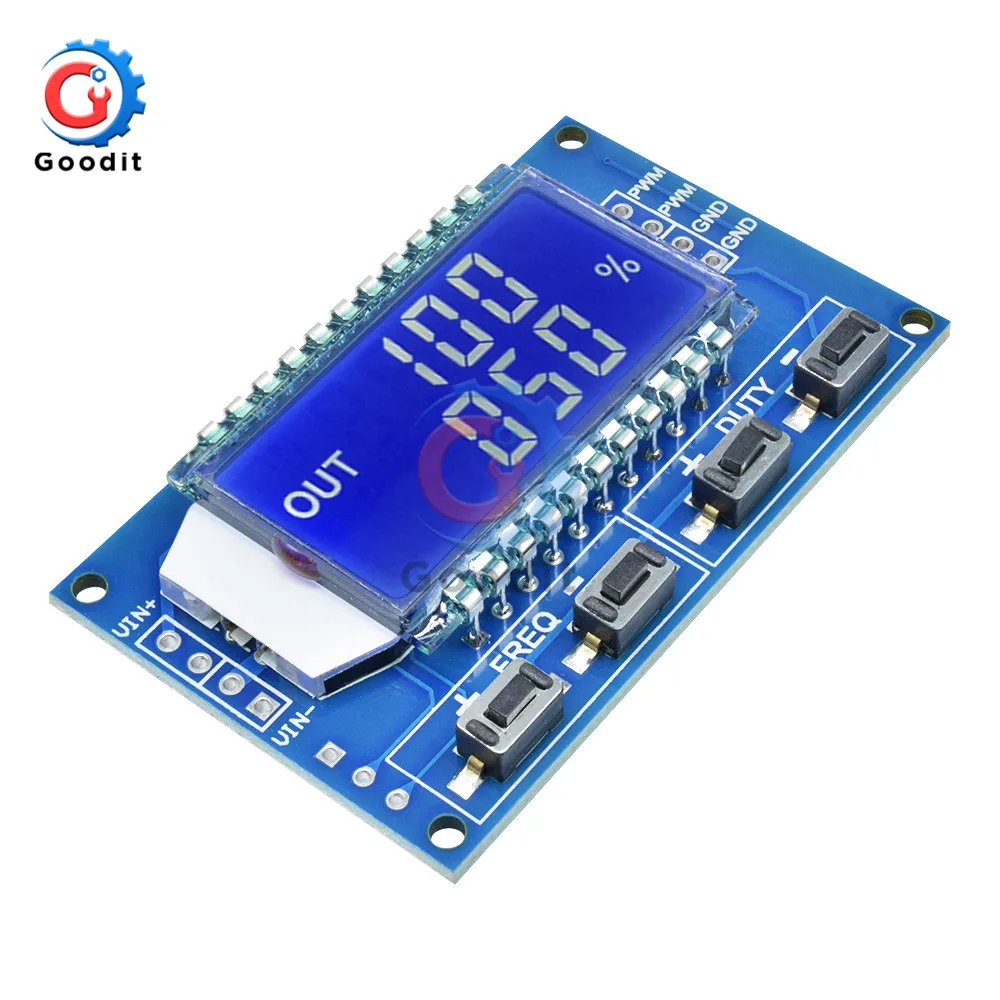

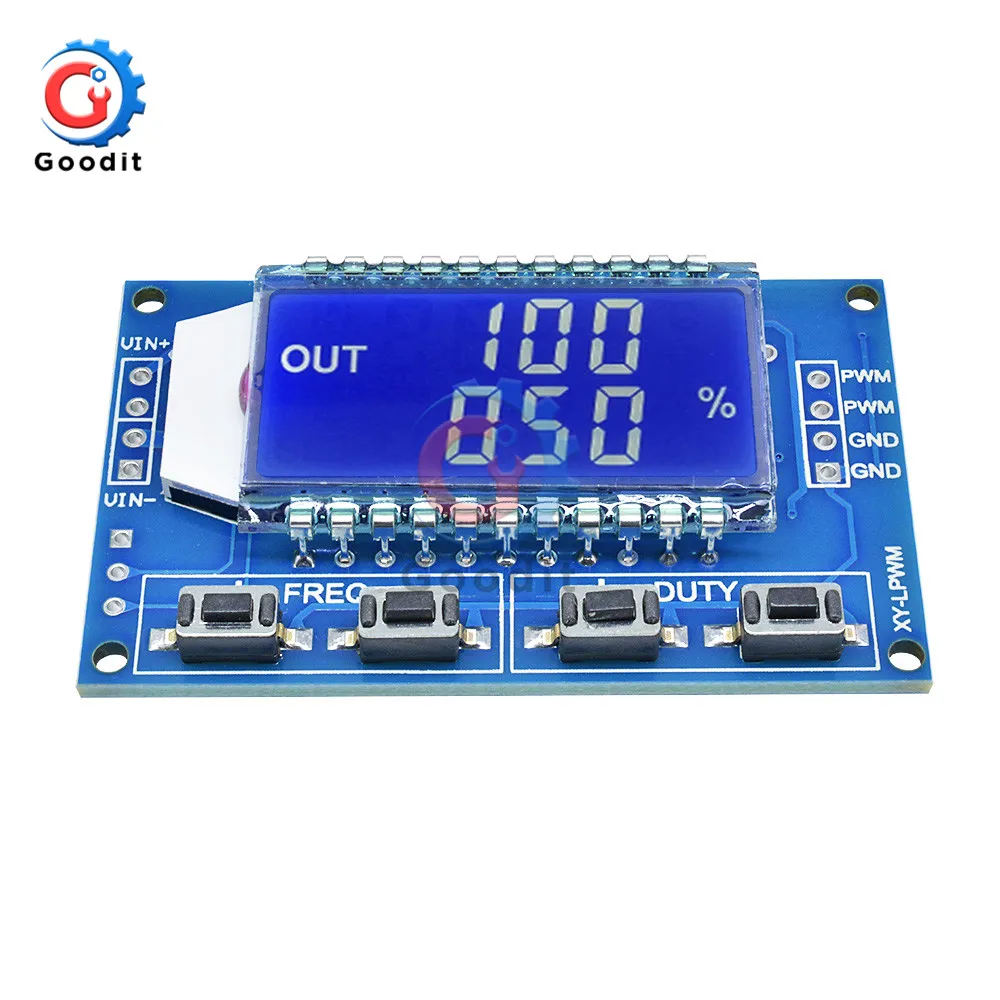

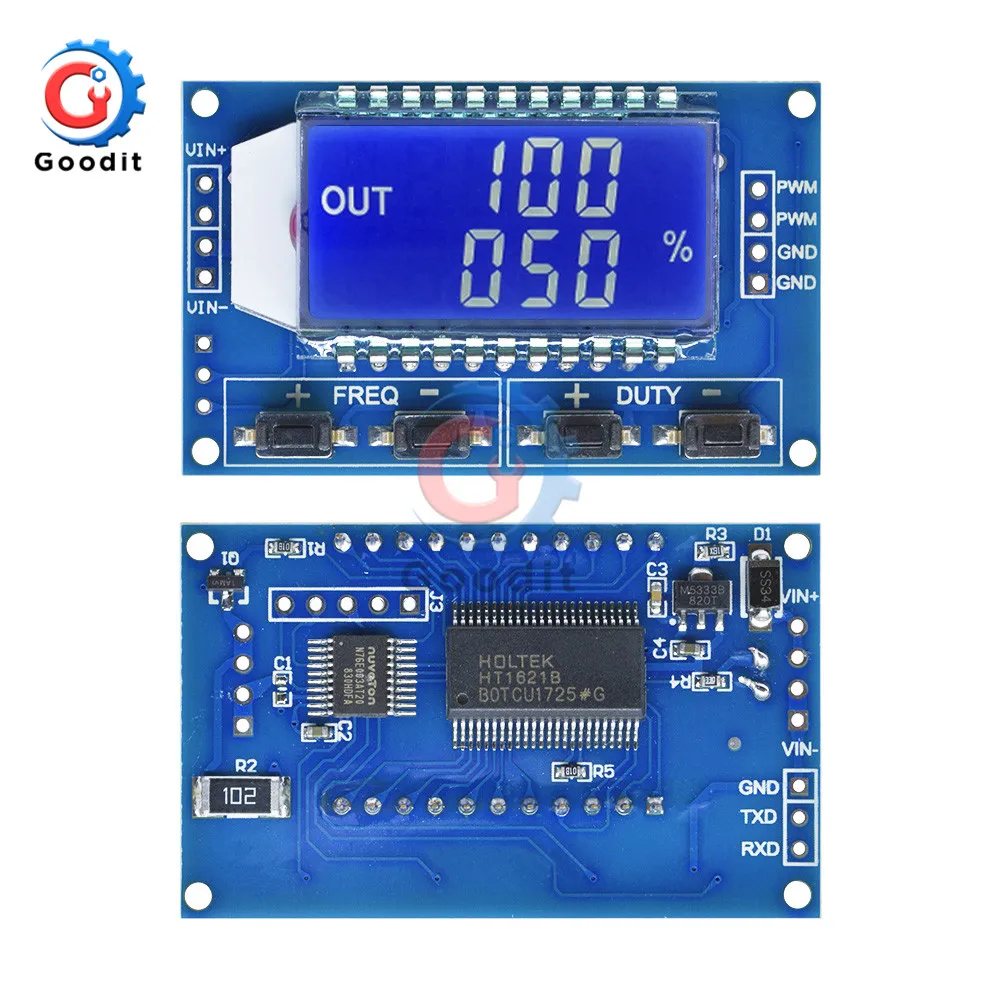

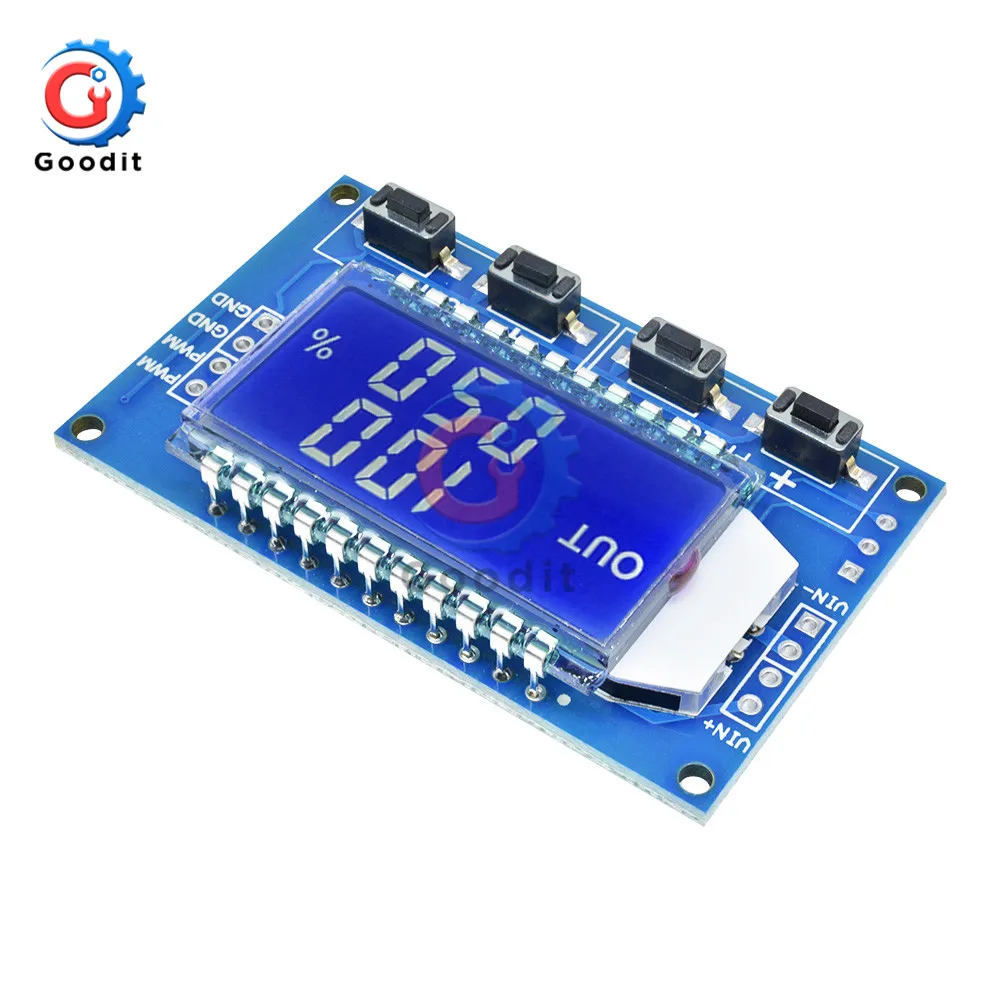

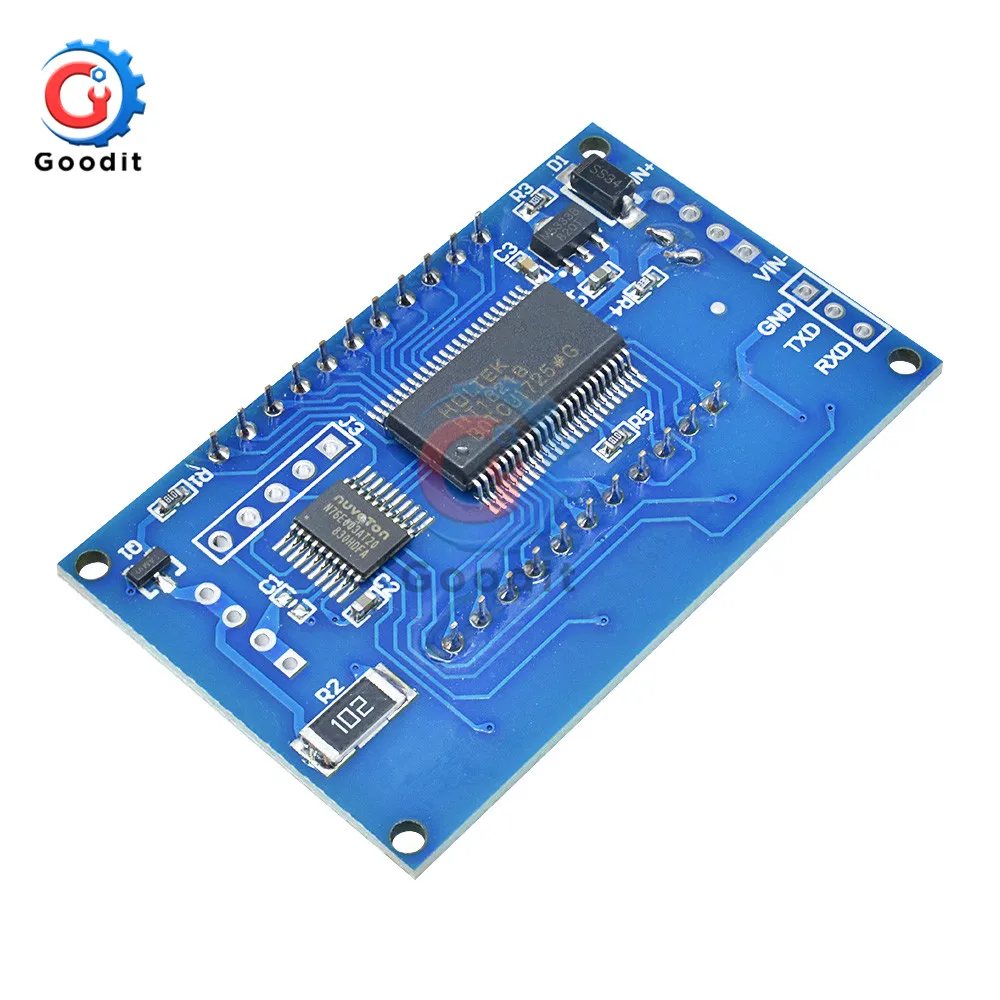

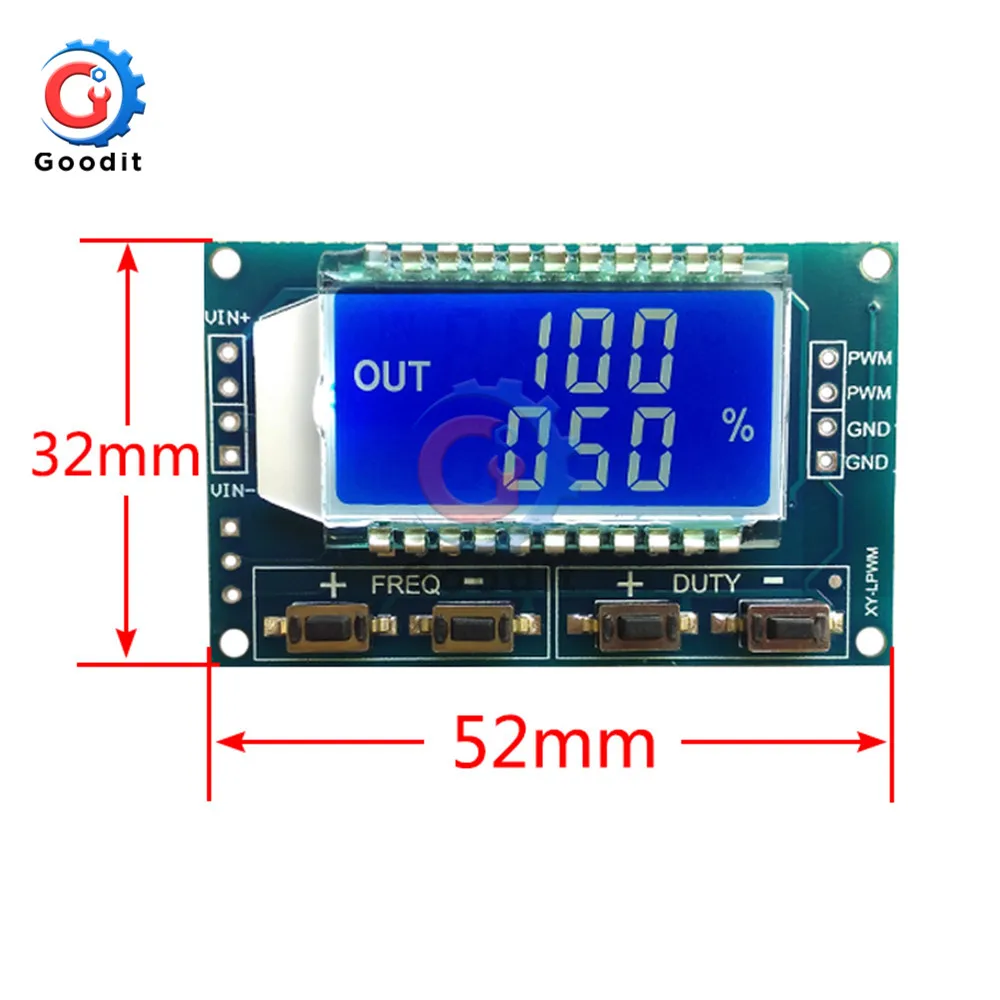

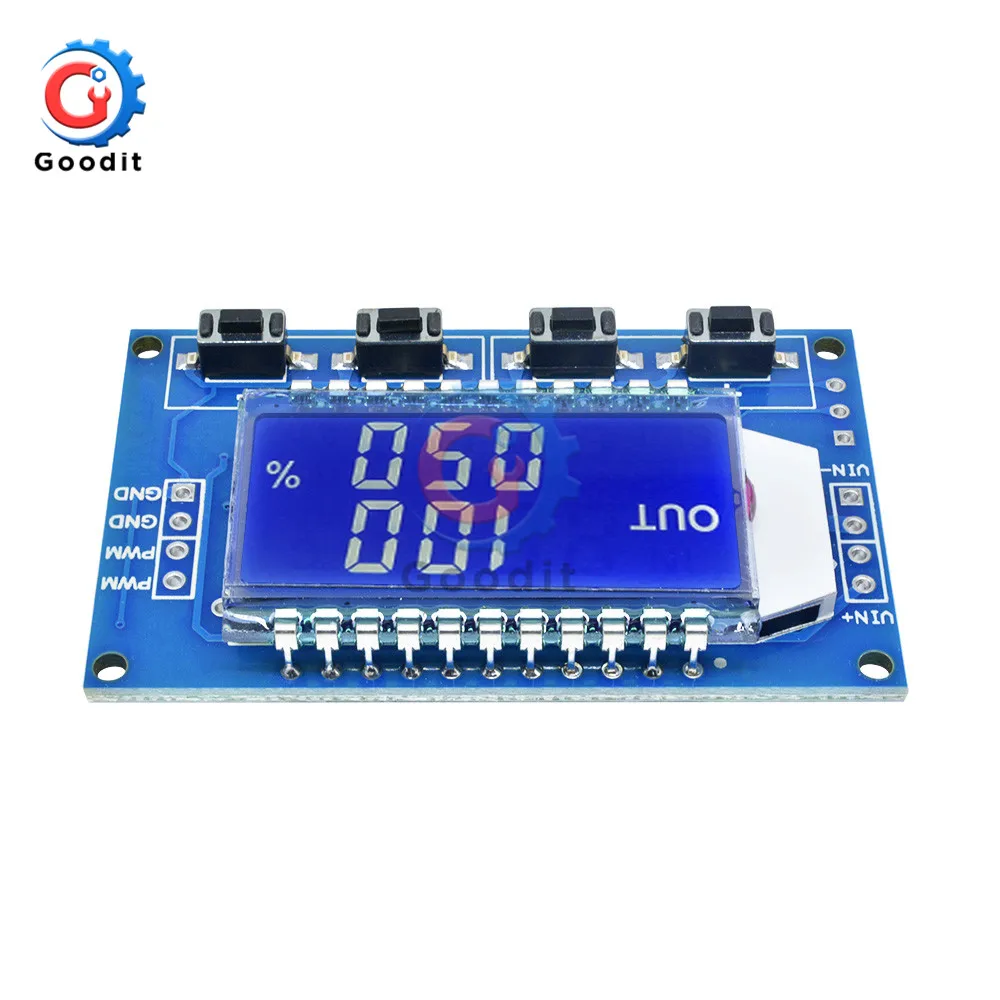

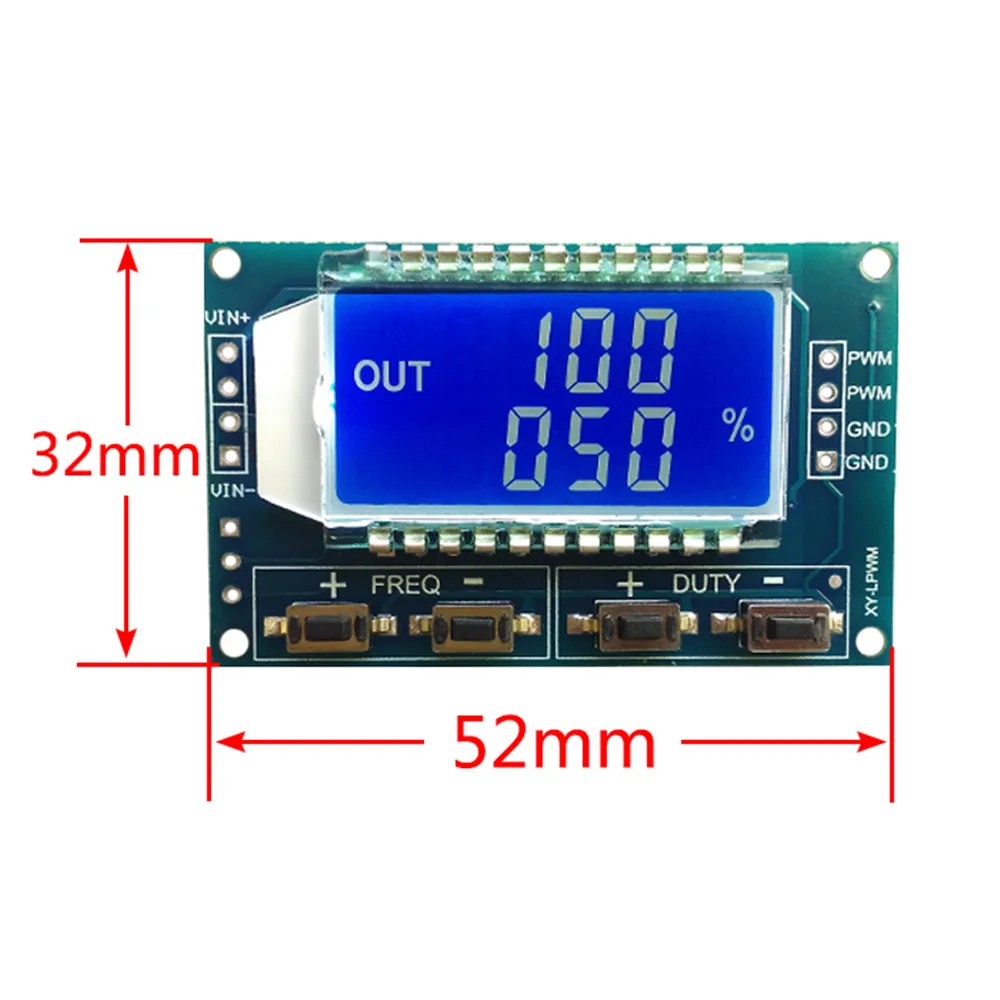

1-канальный генератор сигналов ШИМ частота импульсов рабочий цикл Регулируемый

1-канальный генератор сигналов ШИМ частота импульсов рабочий цикл Регулируемый

Описание:

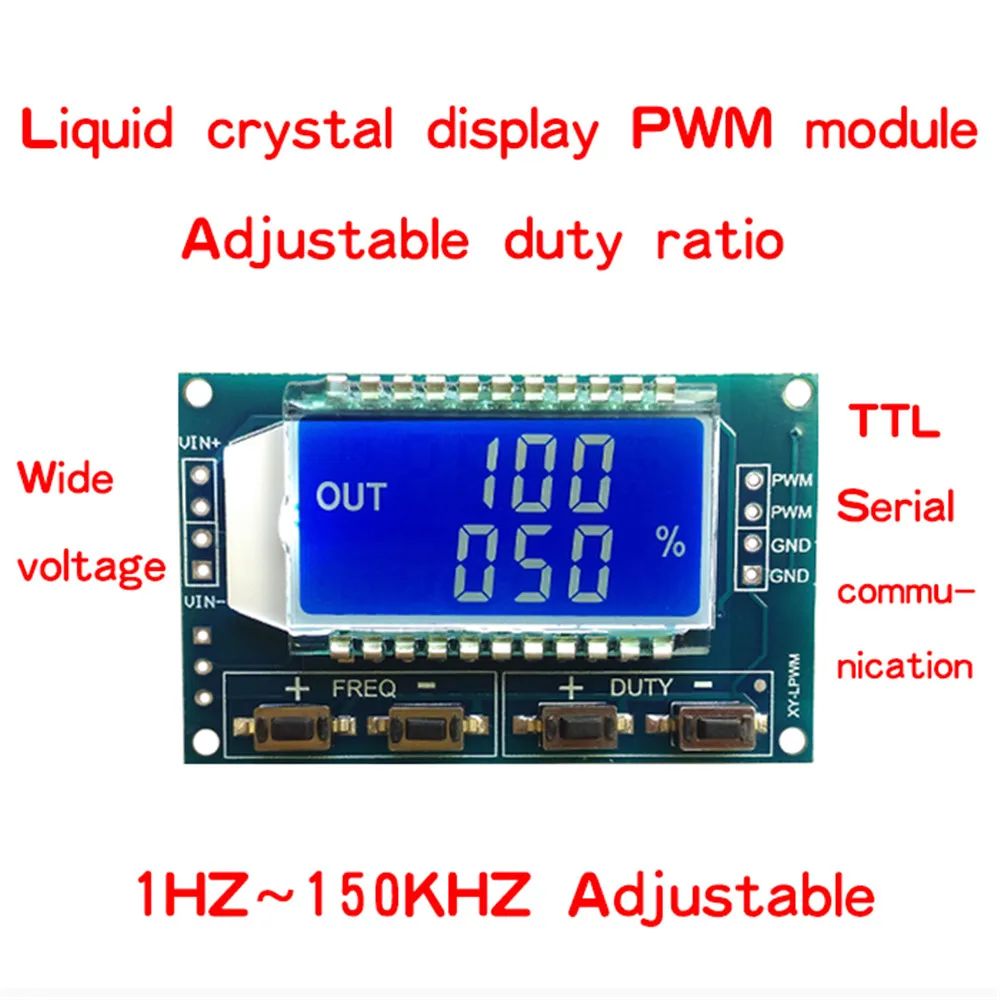

Частота ЖК-дисплея и рабочий цикл, очень четкие, PWM выход может быть установлен на частоту и рабочий цикл;

Широкий диапазон частот, высокая точность;

Серийное общение, TTL уровень;

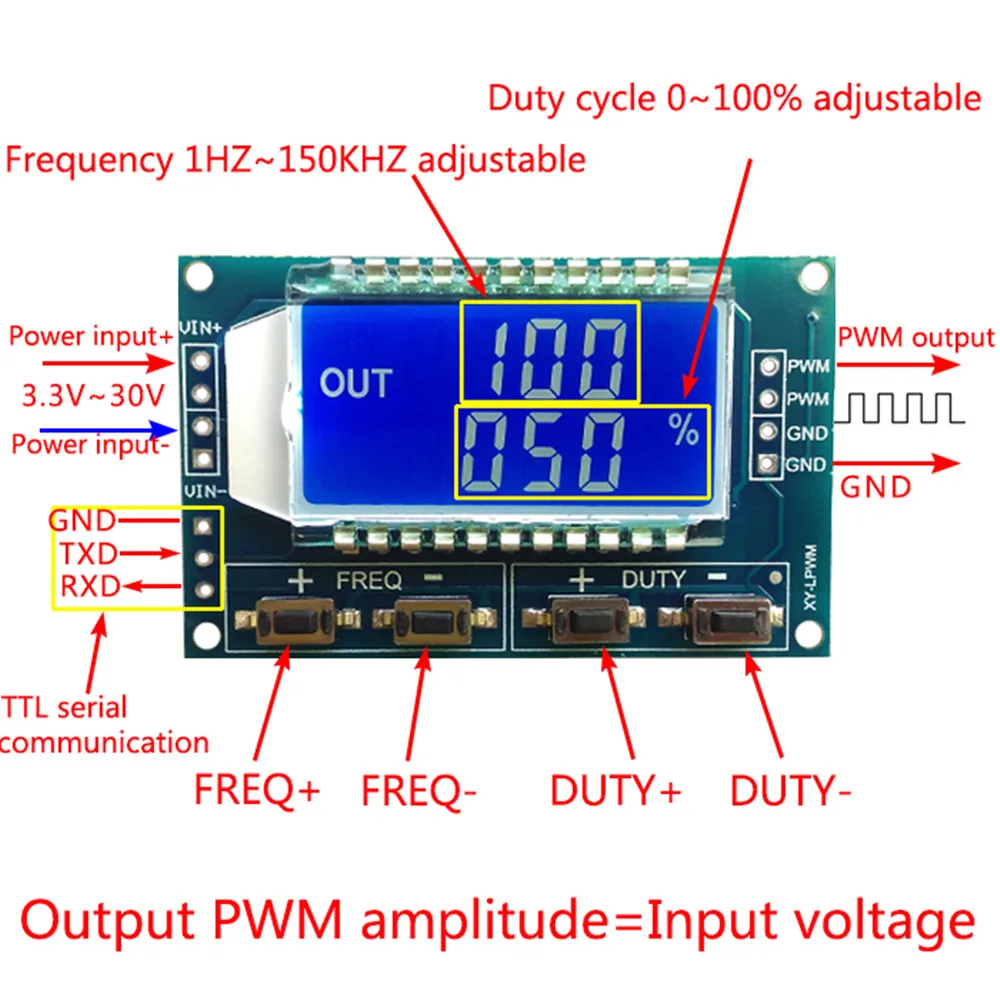

Характеристики модуля:

PWM выход, вы можете установить частоту, рабочий цикл;

Частота делится на четыре диапазона, автоматическое переключение:

XXX (без запятой): наименьшая единица-1 Гц, диапазон значений-1 Гц-999 Гц;

X.XX (знака после запятой в платье на празднование ста) самый маленький блок 0,01 кГц, модельный ряд 1,00 кГц-9,99 кГц;

X X.X (знака после запятой в десять): самый маленький блок 0,1 кГц; Диапазона значений 10,0 кГц-99,9 кГц

X.X.X (Десятичная точка в десятке): самая маленькая единица-1 кГц; Диапазон значений-1 кГц-150 кГц

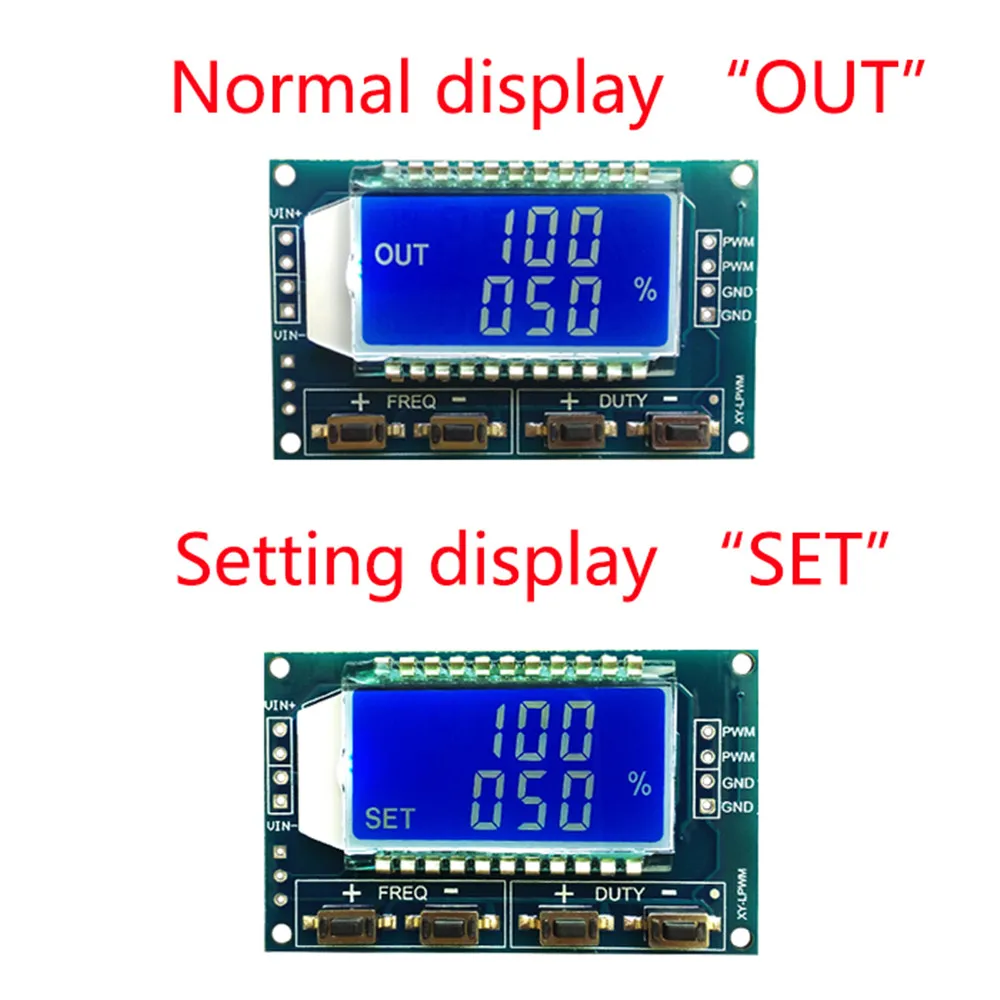

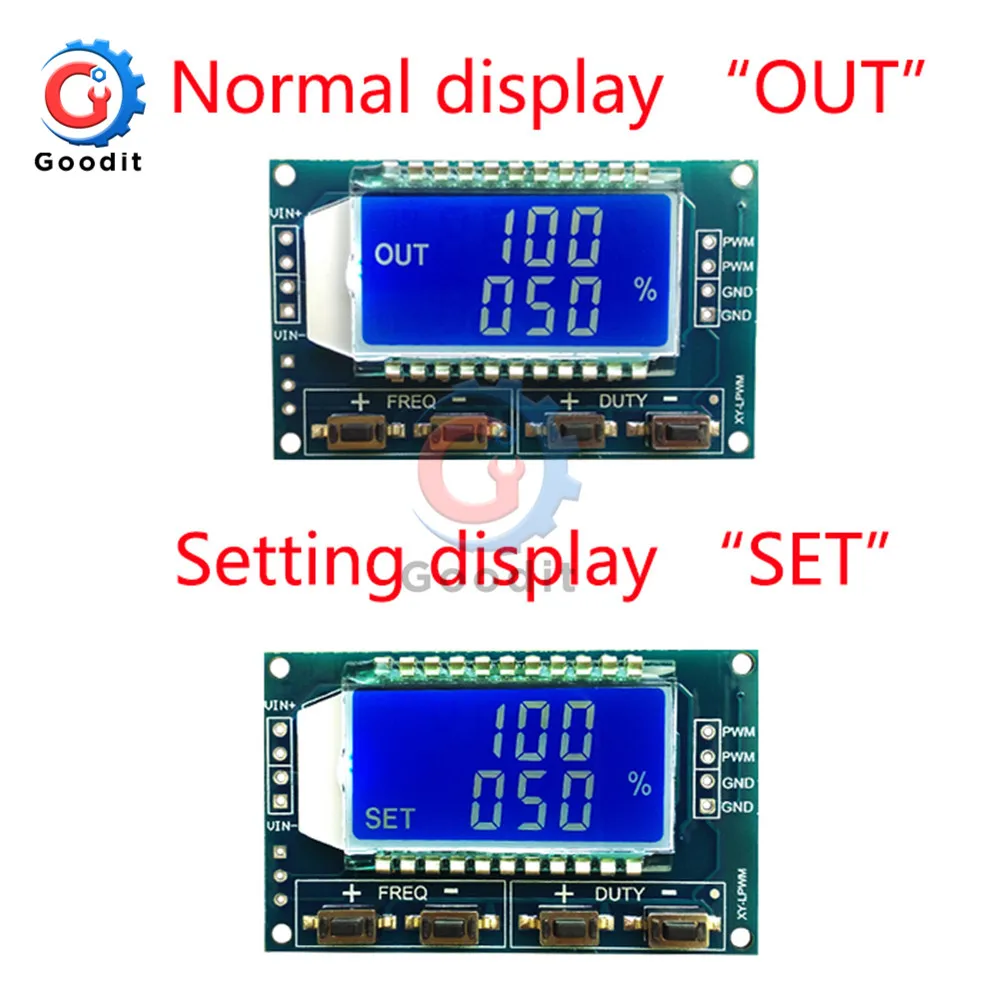

Частотный дисплей: 100 показывает PWM выход 100 Гц импульса;

1,01 показывает PWM выход 1,01 K импульса;

54,1 показывает, что выход ШИМ имеет Пульс 54,1 кГц;

1.2.4 означает, что PWM выход 124 кГц импульса;

Диапазон рабочего цикла: 0 - 100%;

Все заданные параметры автоматически сохранены.

Параметры:

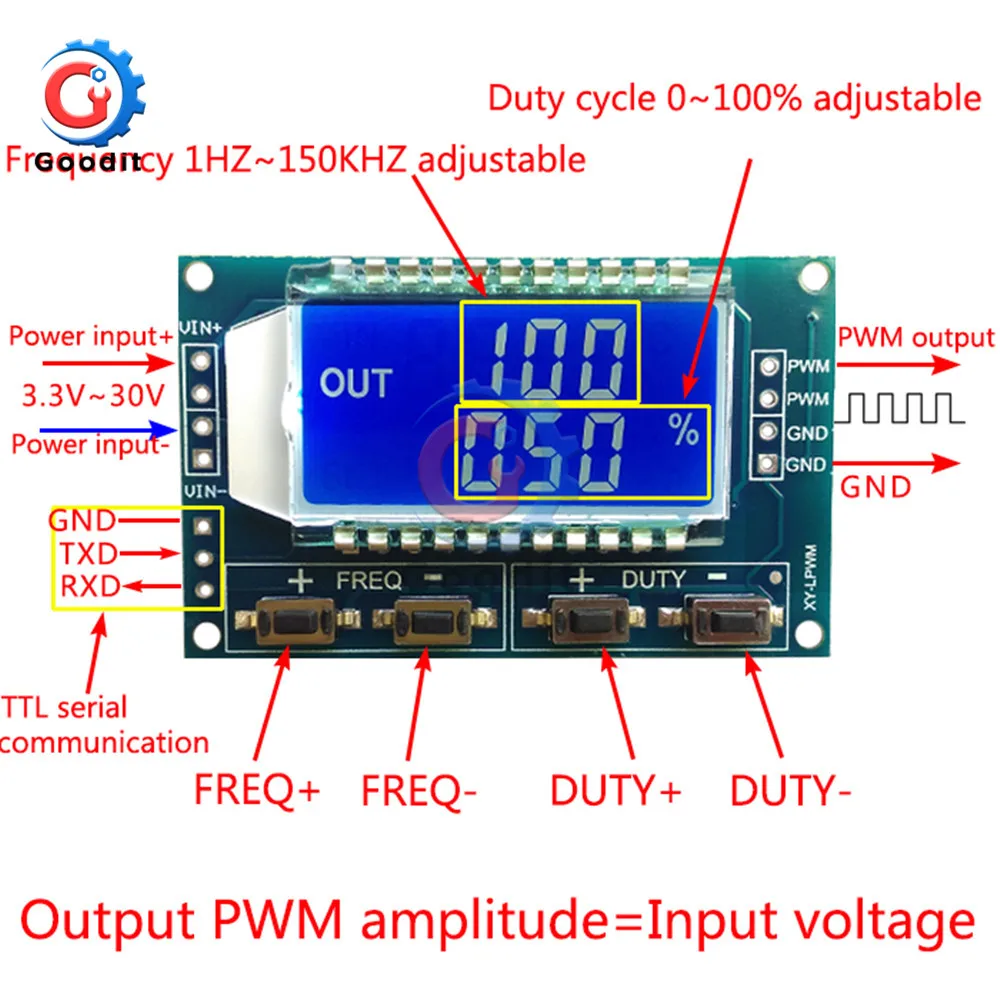

Модуль имеет четыре независимых клавиши, используемые для настройки частоты и рабочего цикла, поддержка касания (увеличение или уменьшение блока) и длительное нажатие (быстрое увеличение или уменьшение), установка параметров автоматически сохраняет, выключение питания не теряется.

Параметры модуля:

Рабочее напряжение: 3,3-30V;

Частотный диапазон: 1 Гц-150 кГц;

Точность частоты: точность в каждом диапазоне составляет около 2%;

Грузоподъемность сигнала: выходной ток может быть около 5 - 30 мА;

Выходная Амплитуда: амплитуда ШИМ равна напряжению питания;

Температура окружающей среды: -20 - + 70 градусов

Применение:

Используйте d в качестве генератора сигналов квадратной волны, генерируйте квадратный волновой сигнал для экспериментальной разработки и использования;

Используется для генерации квадратного волнового сигнала, который контролирует драйвер двигателя;

Генерирует Регулируемый Пульс для использования MCU;

Генерируйте Регулируемый пульс, Управляйте соответствующей схемой (скорость затемнения PWM и другие приложения).

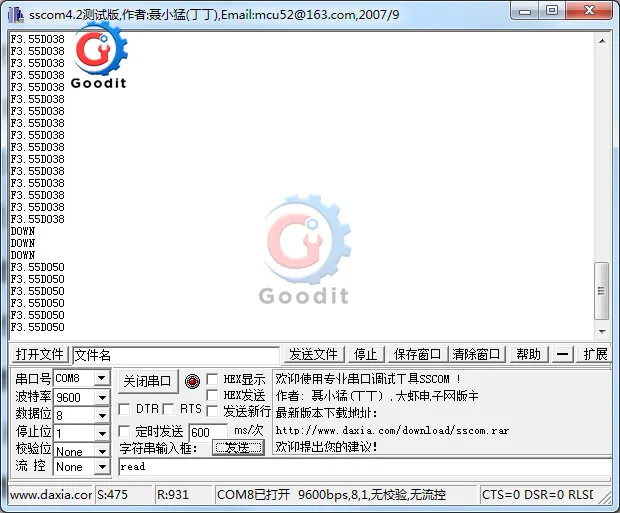

Серийное управление (одноchip TTL уровень связи)

Стандарт связи:

9600 бит данных bps: 8

Стоп-бит: 1

Контрольная цифра: нет

Управление потоком: нет

1. Установите частоту ШИМ

"F101": Установите частоту до 101 Гц (001 до 999)

"F1.05": Установите частоту 1,05 кГц (1,00-9,99)

"F10.5": Установите частоту до 10,5 кГц (10,0-99,9)

"F1.0.5": Установите частоту 105 кГц (1.0.0 - 1.5.0)

2. Установите рабочий цикл ШИМ

"DXXX": Установите рабочий цикл PWM на XXX; (001 - 100)

Например, D050, установите рабочий цикл PWM 50%

3. Прочитайте заданные параметры

Отправьте строку «чтение», чтобы прочитать заданные параметры.

Набор успешно возвращается: вниз;

Не удалось вернуть установку: осень.
