Характеристики
Тестер транзисторов TC-T7-H TCR-T7 LCR-TC ЖК-дисплей цветной графический PNP NPN ESR
Описание товара

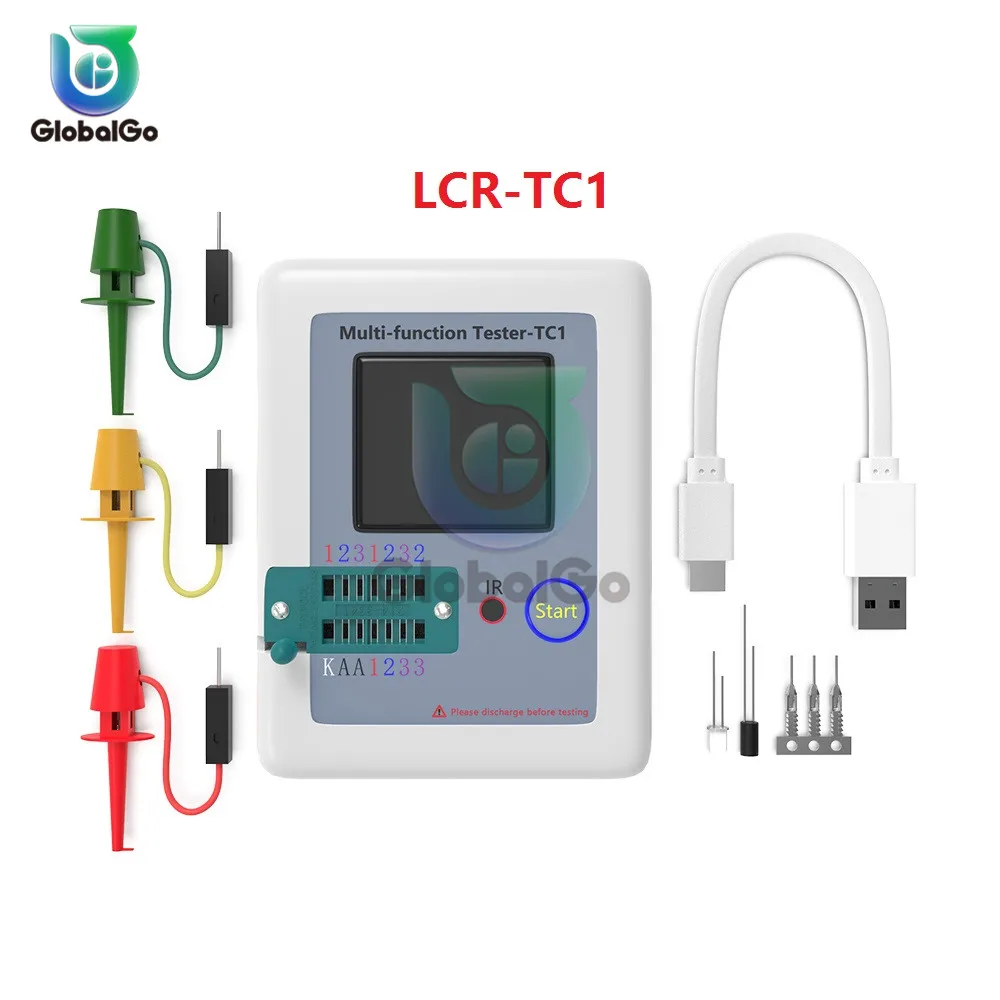

LCR-TC1
Характеристика:Самопроверка с автоматической калибровкойРазмер: 70*90*26 м/2,71x3,58x1,10 дюймовДисплей: TFT экран, цветной экранДиод диапазон: менее чем 4,5 VЗенеровский диод: транзистор обнаружить область: 0,01-4,5 VЗенеровский диод обнаружить область: 0,01-30 вДиапазон триака: IGT менее 6 мАЕмкость: 25pF-100mFРезистор: 0,01-50MΩИндуктивности: 0,01 mH-20 чМощность Напряжение: 3,7 VМощность: Встроенная перезаряжаемая литиевая батареяРезультаты измерений с использованием графического tft-дисплея (160x128)Управление одной кнопкойАвтоматическое выключение (Настройка таймаута)Встроенный литий-ионный аккумулятор высокой емкостиОбнаружение напряжения литий-ионного аккумулятораПоддержка китайского и английского языковПредупреждение: встроенный литий-ионный аккумулятор, строго запрещено погружать тестер в воду или рядом с источником тепла!Предупреждение: для вашей личной безопасности, пожалуйста, строго соблюдайте спецификации и меры предосторожности для использования литий-ионных батарей!Обнаружение транзисторов:После завершения режима выключения или тестирования поместите тестовый компонент в тестовую зону транзистора тестового гнезда, нажмите на ручку блокировки, нажмите многофункциональную клавишу, тестер автоматически измеряет, и результат измерения отображается в конце теста.Предупреждение: всегда разряжайте конденсатор перед подключением к тестеру! Тестер может быть поврежден перед включением!Предупреждение: мы не рекомендуем использовать тестер для измерения батареи! Напряжение батареи разного освещения должно быть менее 4,5 V, в противном случае, прибор для проверки может быть повреждена!Размещение компонентов:Тестовое гнездо делится на транзисторы и зоны тестирования диодов Зенера, как описано в 1,1.Примечание: Не выполняйте другие операции во время процесса калибровки, чтобы не повлиять на точность калибровки!Упаковочный лист:1 х Многофункциональный тестер транзисторов TFT1 x Группа электронных компонентов (отправлено случайным образом)3 x Тест-крюкКороткий три тестовых гнезда, нажмите многофункциональную кнопку в ближайшее время, и тестер автоматически откалибрует.Другие операции не требуются после отключения короткой проводки в соответствии с запросом во время процесса калибровки.
160x128 TFT дисплей
-Многофункциональный ключ
-Зона проверки транзисторов
-Зона тестирования диодов Зенера
-Окно ИК-приемника
-Интерфейс Micro USB для зарядки
-Светодиодный индикатор заряда
1.1 Особенности
TC-V2.12k-это многофункциональный tft-графический дисплей.
Тестер транзисторов l
-
-Автоматическое обнаружение zener diode0.01-30 в
-Самопроверка с автоматической калибровкой
Л ИК декодер
-Поддержка инфракрасного кодирования Hitachi
-ИК-дисплей формы волны
-Инфракрасная приемная инструкция
L Прочее
-Результаты измерений с использованием графического tft-дисплея (160x128)
-Управление одним ключом
-Автоматическое выключение (установка времени ожидания)
-Встроенный литий-ионный аккумулятор большой емкости
-Обнаружение напряжения литий-ионного аккумулятора-160x128 TFT дисплей
-Многофункциональный ключ
-Зона проверки транзисторов
-Зона тестирования диодов Зенера
-Окно ИК-приемника
-Интерфейс Micro USB для зарядки
-Светодиодный индикатор заряда
1.1 Особенности
TC-V2.12k-это многофункциональный tft-графический дисплей.
Тестер транзисторов l
-
-Автоматическое обнаружение zener diode0.01-30 в
-Самопроверка с автоматической калибровкой
Л ИК декодер
-Поддержка инфракрасного кодирования Hitachi
-ИК-дисплей формы волны
-Инфракрасная приемная инструкция
L Прочее
-Результаты измерений с использованием графического tft-дисплея (160x128)
-Управление одним ключом
-Автоматическое выключение (установка времени ожидания)
-Поддержка китайского и английского языков
Предупреждение: Встроенный литий-ионный аккумулятор, строго запрещен тестер, погруженный в воду, или рядом с источником тепла!
Предупреждение: Для вашей личной безопасности, пожалуйста, строго соблюдайте характеристики литий-ионного аккумулятора и меры предосторожности!
1 Инструкция по эксплуатации1,1 основные операционные определения
Многофункциональная клавиша имеет два действия:
L короткие Пресс: Пресс клавишу и не менее 10 ms, ключ выпуска в течение 1,5 секунд
Длинный Пресс: Пресс ключ более 1,5 секунд
1.2 включения питанияВ выключенном состоянии, короткое нажатие многофункциональной кнопки, тестер включен и автоматически измеряется.
L интерфейс включения и измерения
1,3 Обнаружение транзистора
В выключенном состоянии или тест завершен, поместите тестовый элемент в тестовую зону транзистора испытательного сиденья и нажмите на ручку блокировки, короткое нажатие многофункциональной кнопки, тестер автоматически измеряет, графический дисплей результатов измерений, когда тестирование завершено.
Предупреждение: Всегда обязательноРазрядКонденсаторы перед подключением к тестеру! Тестер может быть поврежден перед включением!
Предупреждение: Мы не рекомендуем использовать тестер для измерения батареи! Напряжение батареи разного освещения должно быть менее 4,5 V, в противном случае, прибор для проверки может быть повреждена!
L Размещение компонентов
Тестовое сиденье делится на транзисторы и зону тестирования диода Зенера, подробное описание 1,1.

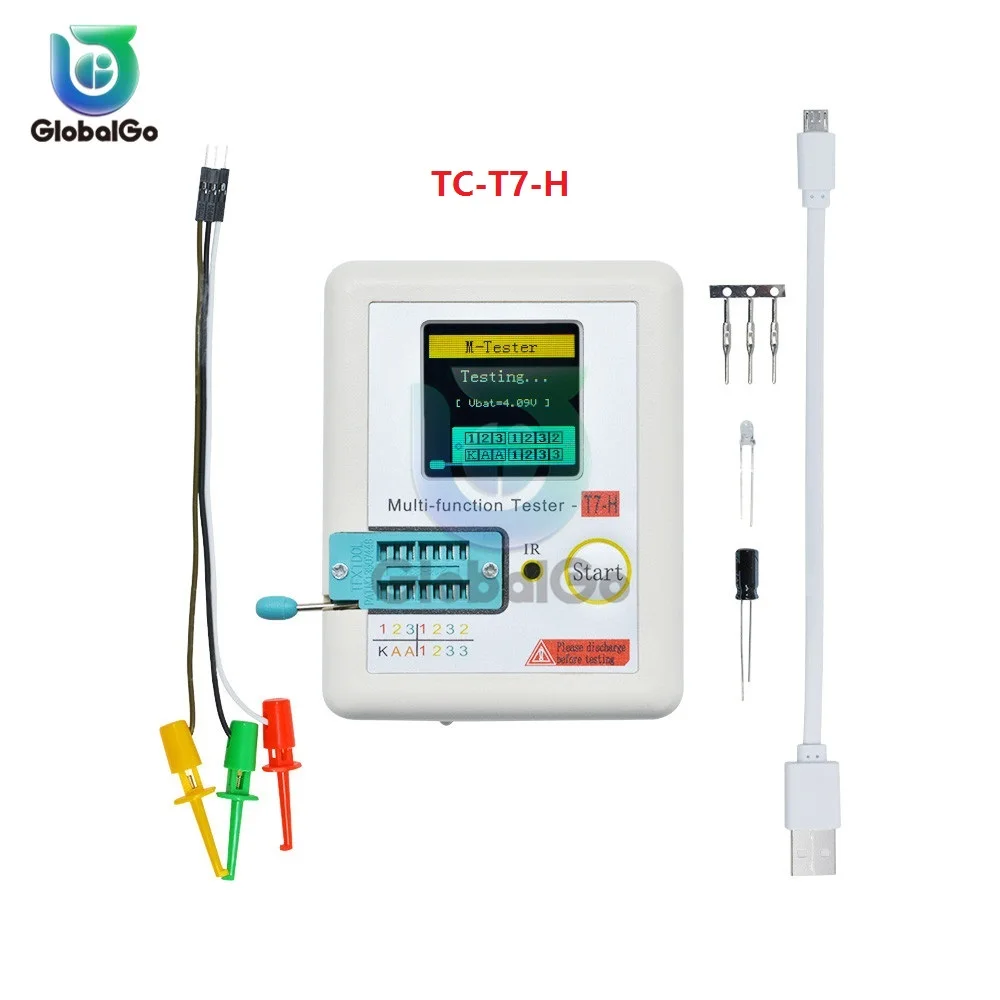

TC-T7-H
1 - 128x128 TFT дисплей
②-Многофункциональная клавиша
③-Испытательная зона транзистора
④-Зона тестирования диодов Зенера
⑤-Окно приемника IR
Micro-интерфейс зарядки Micro USB
Светодиодный-СВЕТОДИОДНЫЙ индикатор заряда
1.2 функцииTC-T7-H-это многофункциональный tft-графический дисплей.
Тестер транзисторов l
Автоматическое определение NPN и PNP биполярные транзисторы, N-channel и P-канальные МОП-транзисторы, jfet, диоды (в том числе двойные диоды), N, р-IGBT, резисторы (в том числе потенциометры) адаптера переменного тока, конденсаторы, Тиристоры, Триаки и батареи (0,1-4,5 в)
-Автоматическое обнаружение стабилитрон (0,01-20 в)
-Самопроверка с автоматической калибровкой
Л ИК декодер
-Поддержка инфракрасного кодирования Hitachi
-ИК-дисплей формы волны
-Инфракрасная приемная инструкция
L Прочее
-Результаты измерений с использованием графического tft-дисплея (160x128)
-Управление одним ключом
-Автоматическое выключение (установка времени ожидания)
-Встроенный литий-ионный аккумулятор большой емкости
-Обнаружение напряжения литий-ионного аккумулятора
-Поддержка китайского и английского языков
Предупреждение: встроенный литий-ионный аккумулятор, строго запрещен тестер, погруженный в воду, или рядом с источником тепла!
Предупреждение: для вашей личной безопасности, пожалуйста, строго соблюдайте характеристики литий-ионного аккумулятора и меры предосторожности!
2 инструкции по эксплуатации2,1 основные операционные определения
Многофункциональная клавиша имеет два действия:
L короткие Пресс: Пресс клавишу и не менее 10 ms, ключ выпуска в течение 1,5 секунд
Длинный Пресс: Пресс ключ более 1,5 секунд
2.2 включения питанияВ выключенном состоянии, короткое нажатие многофункциональной кнопки, тестер включен и автоматически измеряется.
L интерфейс включения и измерения
В выключенном состоянии или тест завершен, поместите тестовый элемент в тестовую зону транзистора испытательного сиденья и нажмите на ручку блокировки, короткое нажатие многофункциональной кнопки, тестер автоматически измеряет, графический дисплей результатов измерений, когда тестирование завершено.
Предупреждение: перед подключением к тестеру Обязательно выключайте конденсаторы! Тестер может быть поврежден перед включением!
Предупреждение: мы не рекомендуем использовать тестер для измерения батареи! Напряжение батареи разного освещения должно быть менее 4,5 V, в противном случае, прибор для проверки может быть повреждена!
L Размещение компонентов
Тестовое сиденье делится на транзисторы и зону тестирования диода Зенера, подробное описание 1,1.
L НЕТ, неизвестная или поврежденная часть
Аккумулятор l
L BJT (биполярный распределительный транзистор)
Диод l
Л 2 диоды
МОП-транзистор
Тиристор l
L ТРИАК
L конденсатор
L-резистор
L Индуктор
Короткие все три зонда, короткое нажатие многофункциональной кнопки, тестер автоматически откалибруется.
В дополнение к процессу калибровки при запросе отключите внешнюю проводку короткой (Изолируйте зонды), без необходимости других операций.
Калибровка l
L изолирует зонды
L Selftest конец
Предупреждение: не проводите другие операции в процессе калибровки, чтобы не повлиять на точность калибровки!
2,5 Обнаружение диода Зенера
В выключенном состоянии или Обнаружение завершено, поместите Диод Зенера в зону тестирования диода Зенера испытательного сиденья и нажмите на ручку блокировки, короткое нажатие многофункциональной кнопки, тестер автоматически измеряет, графический дисплей результатов измерений, когда тестирование завершено.
Предупреждение: Не помещайте компонент в тестовую область транзистора, в противном случае невозможно проверить Диод Зенера!
2,6 ИК декодер
После завершения обнаружения компонентов инфракрасный пульт дистанционного управления в тестере "IR" Испытательное отверстие, нажмите кнопку дистанционного управления, тестер будет отображать код пользователя и код данных и соответствующую инфракрасную форму сигнала после успешного декодирования.
В случае сбоя декодирования тестер не может отображать код пользователя и код данных.
Точка в правом верхнем углу, чтобы указать, получил ли он инфракрасные данные дистанционного управления, красный представляет инфракрасные данные, синий цвет представляет успех декодирования.
Информация: ИК-декодер поддерживает только формат Hitachi IR.
2.7 выключений питания
Многофункциональный тестер с автоматическим выключением и ручным выключением.
Автоматическое выключение l
Когда Обнаружение компонентов завершено или ИК-декодирование завершено и после достижения автоматического отключения времени, тестер автоматически отключится.
Время автоматического отключения может быть установлено аппаратными перемычками, поддержка таймаута для 10s, 15s, 20s и 25s. Заводской набор до 20 с.
Предупреждение: Отрегулируйте время автоматического отключения, необходимое для открытия корпуса, и используйте Электрический паяльник для припоя перемычек.
Внимание: пожалуйста, сделайте защиту ESD!
L ручное отключение
Удерживайте многофункциональную клавишу, чтобы отключить работу в любом состоянии, в то время как измерительный элемент включен.
2,8 встроенный литий-ионный аккумулятор измерение напряжения
Встроенный литий-ионный аккумулятор Батарея напряжения измеряется до обнаружения, в тех случаях, когда Батарея напряжения меньше, чем 3,0 V заставит отключения, то, пожалуйста, для зарядки.
2,9 зарядка аккумулятора
Тестер имеет стандартный интерфейс Micro USB, пожалуйста, используйте внешний источник питания 5 В или зарядку USB.
Информация: Красный светодиодный индикатор заряжается, зеленый светодиодный индикатор означает, что зарядка завершена.
Предупреждение: входное напряжение зарядки до 6 В, не должно превышать верхнее напряжение, иначе это повредит тестер и может привести к взрыву батареи!
Многофункциональный тестер может автоматически идентифицировать элементы и автоматическое обнаружение раскладки штифта, а также диапазон автоматического переключения.
Основные параметры производительности:
Компонент
Диапазон
Описание параметров
BJT
-
HFE (коэффициент усиления постоянного тока), Ube (напряжение источника-эмиттера), Ic (ток коллектора), Iceo (ток коллектора (IB = 0), ices (коллектор короткого тока), Uf (переднее напряжение защитного диода) ③
Диод
Переднее напряжение <4,50 в
Прямое напряжение, Диодная емкость, ИК (обратный ток) ②
Двойные диоды
Прямое напряжение
Диод Зенера
0,01-4,50 V
(Испытательная зона транзистора)
Переднее напряжение, обратное напряжение
0,01-20V
(Зона тестирования диода Зенера)
Обратное напряжение
MOSFET
JFET
Cg (емкость затвора), Id (ток слива) на Vgs (от ворот до порога источника Voltag), Uf (переднее напряжение защитного диода) ④
IGBT
Id (ток слива) на Vgs (от ворот до порога источника Voltag), Uf (переднее напряжение защитного диода) ④
MOSFET
Vt (от ворот до порога источника Voltag), Cg (емкость затвора), Rds (слив до источника сопротивления), Uf (переднее напряжение защитного диода) ④
Тиристор
Igt (ток пускового механизма)<6 мА
Напряжение пускового механизма
ТРИАК
Конденсатор
25pF-100mF
Емкость, ESR (эквивалентное сопротивление серии), Vloss ①
Резистор
0,01-50MΩ
Сопротивление
Индуктор
0,01 mH-20 ч
Индуктивность, сопротивление постоянного тока ⑤
Батарея
0,1-4,5 в
Напряжение, полярность батареи
Примечание. ①: Iceo, Ices, Uf отображаются только тогда, когда это эффективно
Примечание ②: Диодная емкость, ИК (обратный ток) отображается только при эффективной
Примечание ③: отображается только при наличии защитного диода
Примечание ④: ESR, Vloss отображается только при эффективном
Примечание ⑤: измерение индукторов с сопротивлением ниже 2100Ω
4 часто задаваемые вопросыВопрос
Причина
Раствор
Не может включаться
Встроенный литий-ионный аккумулятор выключен
Зарядка литий-ионного аккумулятора, методы зарядки см. Раздел 2,9
Неточные измерения
Неточные параметры калибровки
Пожалуйста, повторная калибровка, см. Раздел 2,4
