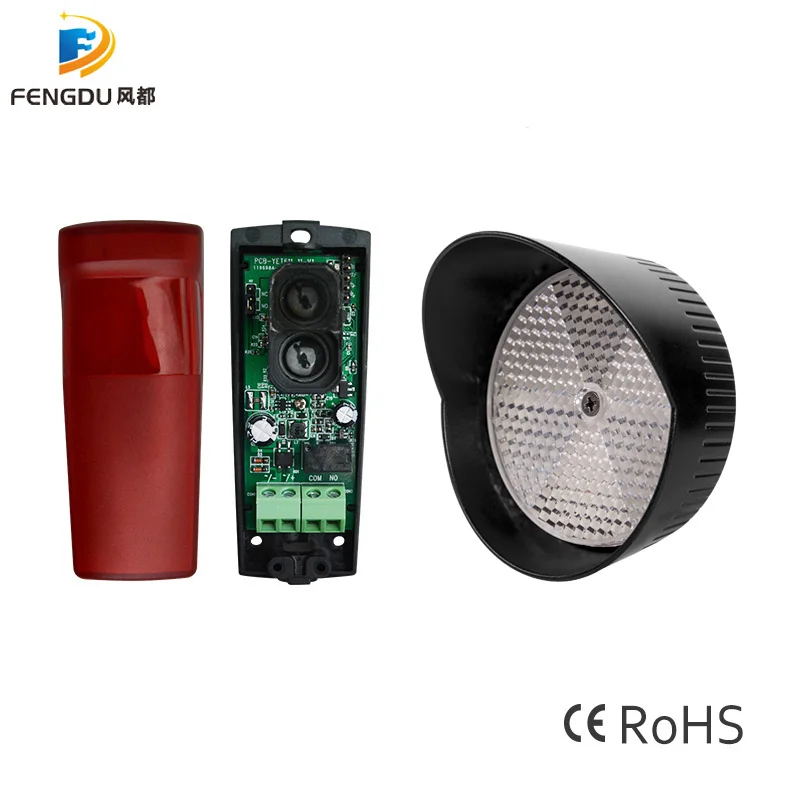

Инфракрасный детектор охранной сигнализации автоматический фотоотражающий

Инфракрасный детектор охранной сигнализации автоматический фотоотражающий

Применение продукта

Подъемные двери, вращающиеся двери, раздвижные двери, защита стен, окна И безопасности балкона, безопасности склада, парковок и других мест безопасности на открытом воздухе.

Характеристики продукта:

Входное напряжение: переменный ток: 9 В ~ 24 В (частота переменного тока: 50 Гц/60 Гц, Imax = 35 мА) : Постоянный ток: 12 В ~ 24 В (Imax = 35 мА) Рабочий ток: 1) <35mA @ 12VDC 2) <19mA @ 24VDC Расстояние обнаружения: 1) ≥ 15 м (с отражателем типа: XUZC80) 2) ≥ 10 м (с отражателем типа: TD-05) Зона слепоты: ≤ 0,45 м Время реакции: около 30 мс Интенсивность окружающего светильник: Макс. 5000Lux Инфракрасный светильник. : 1) Длина волны: 740 нм 2) тип светильник ing: Видимый красный светильник Выход порт загрузки: 1) AC 0.3A/120VAC 2) DC 0.8A/30VDC Светодиодный индикатор Зеленый светодиодный: 1) Включение/выключение питания 2) светодиодный фонарик: он указывает на слабый сигнал. Желтый светодиодный: рабочий сигнал состояния (ВКЛ./ВЫКЛ.: рабочий сигнал недействителен/действителен.) Рабочая температура: -25 ℃ ~ + 70 ℃ Температура хранения: -35 ℃ ~ + 80 ℃ Размер изделия (ДхШхВ) :100x40x35 мм Размер объектива: D82 x h8.3 мм Вес изделия: около 60 г

Установка продукта и Примечание

1) Установите и протестируйте продукт в пределах максимального диапазона. 2) Установите отражатель в подходящем положении, и отражатель должен быть лицом к датчику. 3) Отрегулируйте положение датчика в соответствии с отражателем и направьте датчик в центр отражателя. [В Первоначальная установка и отладка, сначала зафиксированный датчик, отражатель выровнен с датчиком, а затем перемещает Отражатель от Ближнего до дальнего до желаемого положения.]. 4) не включайте датчик до тех пор, пока не будет завершена вся электропроводка датчика. 5) при отладке и установке, пожалуйста, обратите внимание, чтобы избежать слепой зоны продукта [не в состоянии понять Препятствия в слепой зоне]

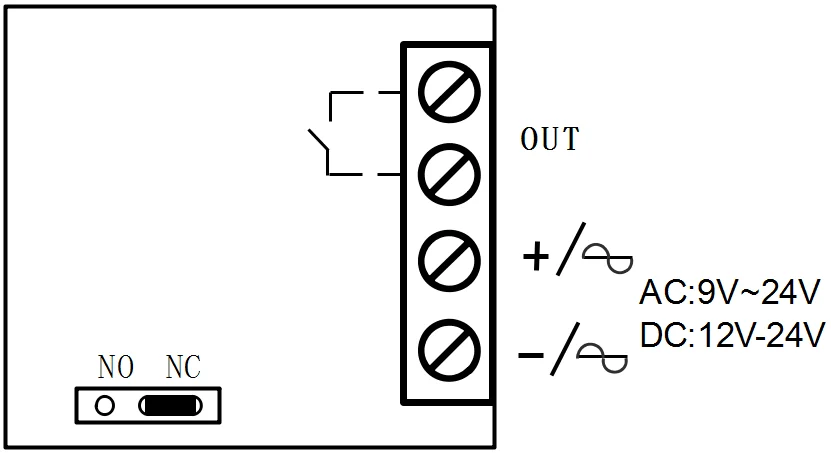

Электрический интерфейс продукта
