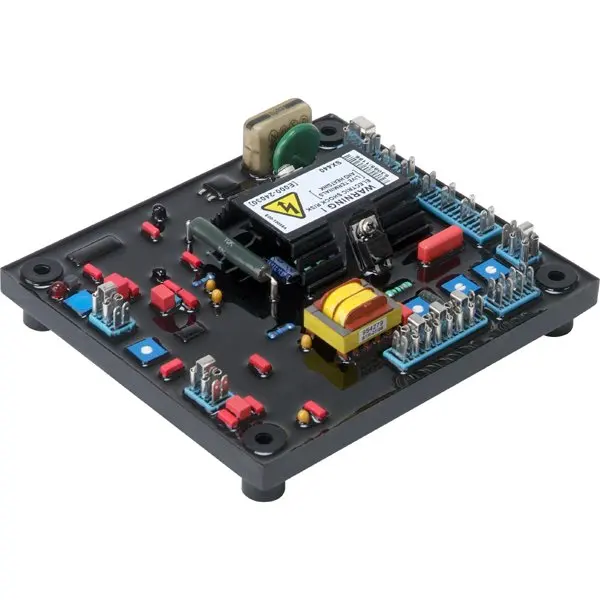

SX440 общее описание

SX440 представляет собой полуволновой фазовый тиристорный автоматический регулятор напряжения (AVR) и является частью системы возбуждения для генератора без кисти. В дополнение к регулировке напряжения генератора, схема AVR включает в себя функции защиты от потери при низкой скорости и чувствительности. Мощность возбуждения происходит непосредственно от генераторных терминалов.
Положительное напряжение от остаточных уровней обеспечивается использованием эффективных полупроводников в электросети AVR.
AVR соединен с основной обмоткой статора и обмоткой поля возбудителя для обеспечения замкнутого контроля выходного напряжения с регулировкой нагрузки +/-0.5%.
В дополнение к питанию от главного статора, AVR также получает образец напряжения от выходных обмоток для целей контроля напряжения. В ответ на это напряжение образца, AVR контролирует питание, подаваемое в поле возбудителя, и, следовательно, Основное поле, для поддержания выходного напряжения машины в указанных пределах, компенсируя нагрузку, скорость, температура и коэффициент мощности генератора.
Схема измерения частоты постоянно контролирует выходную мощность генератора и обеспечивает защиту от превышения скорости системы возбуждения, уменьшая выходное напряжение пропорционально со скоростью ниже предустановленного порога. Предусмотрена Ручная регулировка заводской настройки точки отката частоты (UFRO). Это может быть легко изменено на 50 или 60 Гц в поле путем выбора push-on link.
Предусмотрено подключение к удаленному триммеру напряжения, что позволяет пользователю контролировать выход генератора.

Технические данные

Входной сигнал
Напряжение: 170-250 В ac max
Частота: 50-60 Гц Номинальная
Трехфазный: 1
Провод: 2

Выход
Напряжение: макс. 90 В постоянного тока при 207 В переменного тока
Ток: непрерывный 4 A dc
Переходный: 6 A для 10 сек
Сопротивление поля: минимум 15 Ом
]
Регулирование: (см. Примечание 1) +/-1.0%

Тепловой дрейф
(После 10 мин)
1% для 40 C изменения в окружающей среде AVR

Типичные системы
Ответ AVR: 20 MS
Сила тока до 90%: 80 MS
Напряжение машины до 97%: 300 MS

Внешняя регулировка напряжения (см. Примечание 2)
+/-8% с 1 k Ом 1 ватт триммером

В зависимости от частоты защиты
Заданная точка (см. Примечание 3): 95% Гц
Наклон: 170% до 30 Гц

Блок питания рассеивания
12 Вт максимум

Наращивания напряжения
3,5 Vac @ AVR терминалы

Аксессуар Вход
+/-1 в = +/-13% изменение выходного напряжения

Квадрирования длина свисания чувствительность
Максимальная чувствительность (нагрузка 10 Ом)
0.07A для 5% дропа @ 0 p. F.

На окружающую среду
Вибрация 20-100 Гц 50 мм/сек
100 Гц-2 кГц 3,3 г
