EX F320 Premium # C8051F320 C8051F макетная плата 8051 оценочный комплект + DVK501 системные

EX-F320 Premium # C8051F320 C8051F макетная плата 8051 оценочный комплект + DVK501 системные инструменты

Полный стартовый комплект и система разработки для микроконтроллера C8051F320 Обзор

Полный стартовый комплект и система разработки дляC8051F320Микроконтроллера. Он предназначен для того, чтобы дать дизайнерам Быстрый старт разработке кода на устройстве.

Эта система разработки содержит Основной совет развития сC8051F320Чип в LQFP32 посылка, и дополнительная плата расширения с различными периферийными устройствами.

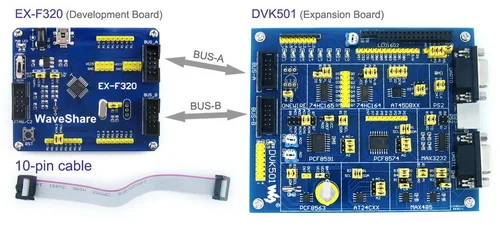

Разъемы BUS-A и BUS-B, размещенные на обеих платах, должны использоваться для подключения двух плат через10-контактный кабели, Которые поставляются вместе с продуктом. Как показано на рисунке.

---

What's On Board EX-F320 Мощность Питание от мини-usb порта или 5 В DC jack, настроенное через бортовой коммутатор Штыревые разъемы ввода/вывода питания Запасные Потребляемая мощность Удобно для обеспечения питания на другой плате/устройстве при необходимости Бортовой чипы C8051F320 (LQFP32), микроконтроллер C8051F AMS1117-3.3, бортовой регулятор Интерфейсы Интерфейс JTAG/C2 для программирования/дебютирования Мини USB интерфейс BUS-A и BUS-B, для подключения к плате расширения DVK501, легкость в изучении/разработке различных периферийных устройств Человека для того, чтобы машина Интерфейс Кнопка сброса, используется для сброса системы Мощность индикатор светодиодный Другое Особенности Внешний с украшением в виде кристаллов настраивается
Есть перемычка для выбора на плате 12 м кристалла или пользовательский кристалл, установленный через гнездо Перемычка для настройки контактов MCU в качестве входов осциллятора или обычных контактов ввода/вывода Все контакты ввода/вывода MCU доступны на разъемах расширения для дальнейшего расширения Все контакты четко промаркированы на печатной плате. Эти метки обеспечивают базовую информацию на контактах Микроконтроллер C8051F320 LQFP32 посылка На борту регулятор AMS1117-3.3 Внешний с украшением в виде кристаллов конфигурации Бортовой 12 м кристалл с левой стороны Пользовательский Кристалл гнездо на правой стороне Выбранные через перемычки Мощность вход переключатель USB или 5 в постоянного тока Сброс Мощность индикатор Мини USB интерфейс 5 V DC jack Периферийные устройства расширения порта Для подключения к DVK501 Предоставляется определение распиновки заголовка Простая разработка различных периферийных устройств 10-контактный джтаг/C2 интерфейс Стандартный C2 интерфейс Внешний кристалла позволяют джемпер Короткий Джемпер для использования внешних кристаллов Откройте перемычку для настройки контактов в качестве обычных контактов ввода/вывода Джемпер 3,3 VJMP Откройте перемычку при включении REG0 Короткая перемычка при отключении REG0 Джемпер REGJMP Короткий PWR5V и Регина при включении REG0 Короткие Регина и VDD при отключении рег0 Штырьковые разъемы, подключенные к MCU I/O штырьки Четко обозначены на печатной плате Легкий для тестирования и дальнейшего расширения Мощность Вход/Выход 5 V/3,3 V Вход питания (запасной) Выходная мощность DVK501 Устройство на борту Описание продукта: Интерфейс AT24CXX 2-проводной последовательный EEPROM хранит данные после отключения питания I2C PCF8563 Часы/календарь в реальном времени, низкий Резервный ток от батареи I2C PCF8591 8-битный аналого-D и D/A постоянного тока в переменный конвертер, четыре канала AD конверсия, один канал да преобразования I2C PCF8574 Пульт дистанционного управления 8-битный расширитель I/O I2C DS18B20 Термометр, программируемое разрешение 1-провод для цифрового термометра, измеряет температуру от-55 °C до + 125 °C 1-проводной DS2401 Силиконовый серийный номер, недорогой электронный регистрационный номер, который обеспечивает абсолютно уникальную идентификацию 1-проводной AT45DBXX Флэш-память последовательного доступа с последовательным интерфейсом идеально подходит для более высоких требований к плотности памяти SPI 74HC164 8-разрядный серийный, простая в использовании, с параллельными из регистра сдвига, для уменьшения ввода-вывода стоимость САР 74HC165 8-битный параллельный, последовательный из регистра сдвига, для уменьшения ввода-вывода стоимость САР MAX3232 3,0 в до 5,5 В, настоящие RS-232 трансиверов, для связи с ПК Серийный номер MAX485 RS-485 трансивер, для дальней связи Серийный номер PS/2 Интерфейс PS/2, для подключения клавиатуры или мыши 2 провода Светодиодный 8-разрядный индикатор состояния светодиодный, также используется для отображения простой данных 8 проводов Персонаж ЖК-дисплей разъем Используется для подключения персонального ЖК-модуля, например lcd 1602 7 проводов или 11 проводов Графический ЖК-дисплей разъем Используется для подключения графического ЖК-модуля, например lcd 12864 SPI или 12 провода Примеры

Примеры, которые поставляются с этой системой разработки, покажут вам, как подключить микроконтроллер C8051F к другим периферийным компонентам или устройствам и как легко разработать прототип устройства. На фотографиях ниже показано, как EX-F320 работает с DVK501 и результаты примерами.

Примечание:LCD12864 не входит в цену, пожалуйста, просмотрите наш магазин, чтобы купить его отдельно, если вам нужно. Нажмите на изображение, чтобы увеличить.

Эта макетная плата поддерживает только 3,3 В ЖК-дисплей.

Отображение текста на ЖК-дисплей
Пример последовательной/параллельной связи с использованием 74HC164/74HC165
Запись и чтение данных от AT24CXX EEPROM через интерфейс IEC
Запись и чтение данных от AT45DBXX DATAFLASH через SPI интерфейс
Измерение температуры с помощью DS18B20 + и отображение результатов на ЖК-дисплее
Отправка и получение данных по интерфейсу UART с помощью MAX3232
Чтение даты и времени из PCF8563 в режиме реального времени
Пример PCF8574 I/O expander
A/D преобразование и отображение результатов преобразования на ЖК-дисплее
Отправка данных с клавиатуры PS/2
Отправка и получение данных по интерфейсу UART с помощью MAX485
Регистрационный номер идентификации через 1-проводной автобус с помощью DS2401

---

Развития ресурсы Руководство пользователя компакт-диска CD с программным обеспечением, драйверами и примерами Принципиальная схема PDF Примеры в C На основе Silabs IDE и Keil Соответствующее программное обеспечение Silabs IDE/SATA Keil Чипов

---

Посылка содержит EX-F320 посылка EX-F320 Кабель USB type A-Mini-B USB кабель для зарядки 4-контактный провод х 2 2-контактный провод х 2 Руководство пользователя компакт-диска 1 2 3 4 5 6 DVK501 посылка DVK501 DS18B20, DS2401 Кабель питания USB (2-контактный разъем) x 2 10-контактный кабель x 2 Набор аксессуаров Руководство пользователя компакт-диска 1 2 3 4 5 6

---
