Адаптер программатора Yamaichi IC для QFP144 LQFP144 0 5 мм STM32F10xZ STM32L1xxZ STM32F2xxZ STM32F4xxZ - купить по
Описание товара
Yamaichi IC Тесты & burn-в сокете с простым Советом, специально разработан для STM32 микроконтроллер в QFP144 (0,5 мм шаг) посылкаОсобенности
Конфигурация режима загрузки
20-контактный разъем JTAG/SWD порт и/или 4-контактный USART1 интерфейс для программирования/тестирования
Внешний Кристалл может быть подключен через бортовой разъем для системы часов
Бортовой 32,768 K кристаллический осциллятор
Два светодиодный индикатора для тестирования, которые подключаются к контактам ввода/вывода через перемычки
Все контакты MCU доступны на разъемах расширенияШтыревой разъём шаг: 2,54 мм (100mil)
Поддерживаемые устройстваSTM32 микроконтроллер в QFP144 (0,5 мм шаг) посылка с совместимыми pinouts:
STM32F10xZ серии (STM32F103ZE, STM32F100ZC и т. Д.)
STM32L1xxZ серии (STM32L151ZC, STM32L151ZD и т. Д.)
Серия STM32F2xxZ (STM32F207ZG, STM32F215ZG и т. Д.)
STM32F4xxZ серии (STM32F407ZG, STM32F415ZG и т. Д.)
Доверьте бортовой"Джемперы для выбора устройства"Согласно запрограммированию устройства.
Контур и размерыНомер детали
Шаг
Булавки
Применимые размеры ИС (см.)
Внешние размеры (см.)
A x B
C x D
E
F
G x H
IC51-1444-1354-7
0,5
144
20 × 20
22 × 22
21,3
-
43 × 47
Для программирования/отладки/тестирования
Совместим с ST-LINK / J-LINK / ULINK2 / STX-RLINK
Порт USART1Поддерживает отладку ISP и/или последовательного порта
Светодиодный индикаторДля быстрого тестирования
Штырьковые разъемы, подключенные к MCU pinsЧетко обозначены бортовыми отметками
Легкий для тестирования и дальнейшего расширения
Конфигурация режима загрузкиНастройка BOOT0 и BOOT1 через джемперы
3,3 V Встроенный регуляторAMS1117-3.3
5 в вход питанияРазъем постоянного тока или 2-штыревой разъём
Внешнее Хрустальное гнездоВставьте Кристалл в отверстия с двух сторон, оставьте одно среднее отверстие
Индикатор питания
Джемперы для выбора устройстваКороткие верхние заголовки для STM32F2xx / STM32F4xx
Короткие Нижние заголовки для STM32F1xx / STM32L1xx
Светодиодный джемперКороткие перемычки для подключения светодиодов к MCU I/O pins для тестирования
Откройте перемычки для отключения

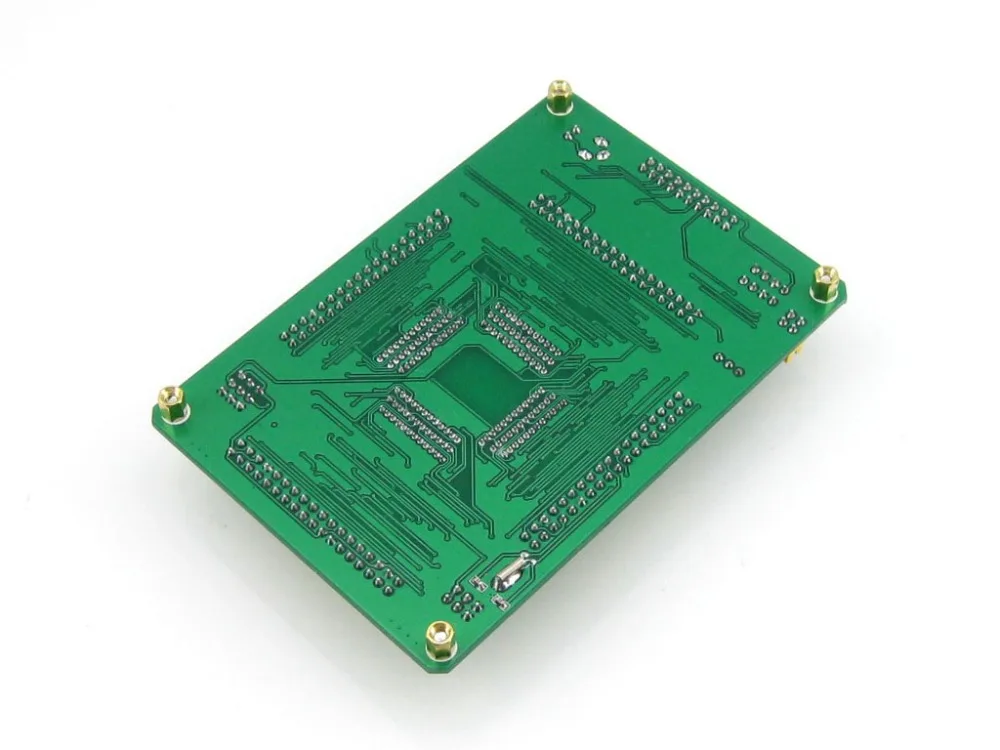

32,768 K кристалл (на нижней стороне)Для внутреннего RTC с калибровкой

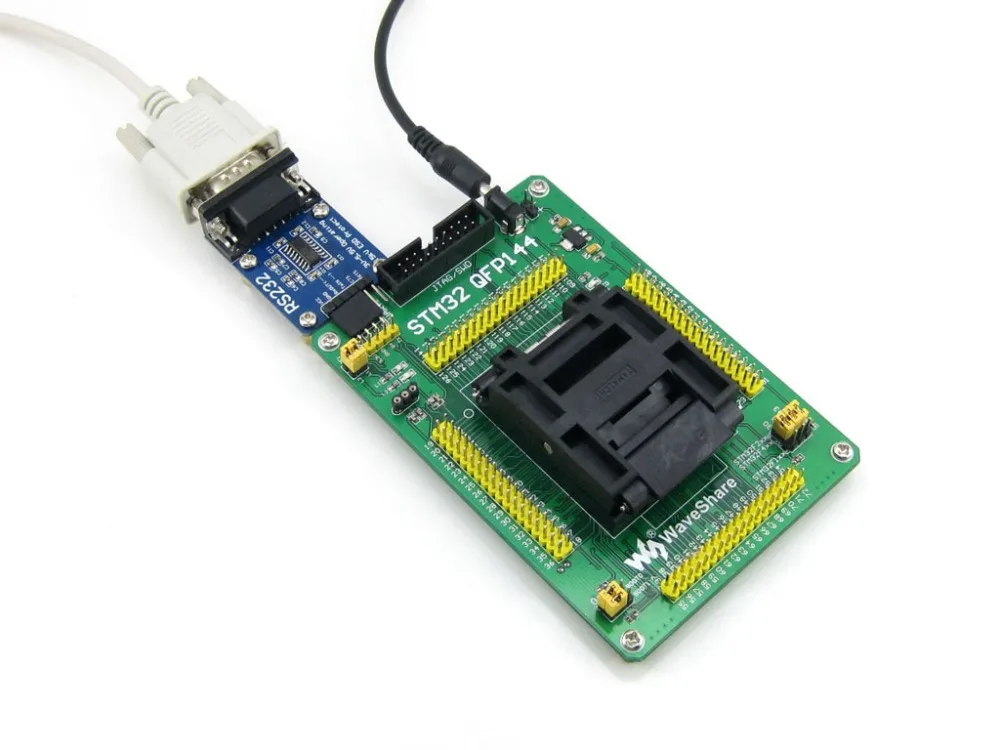

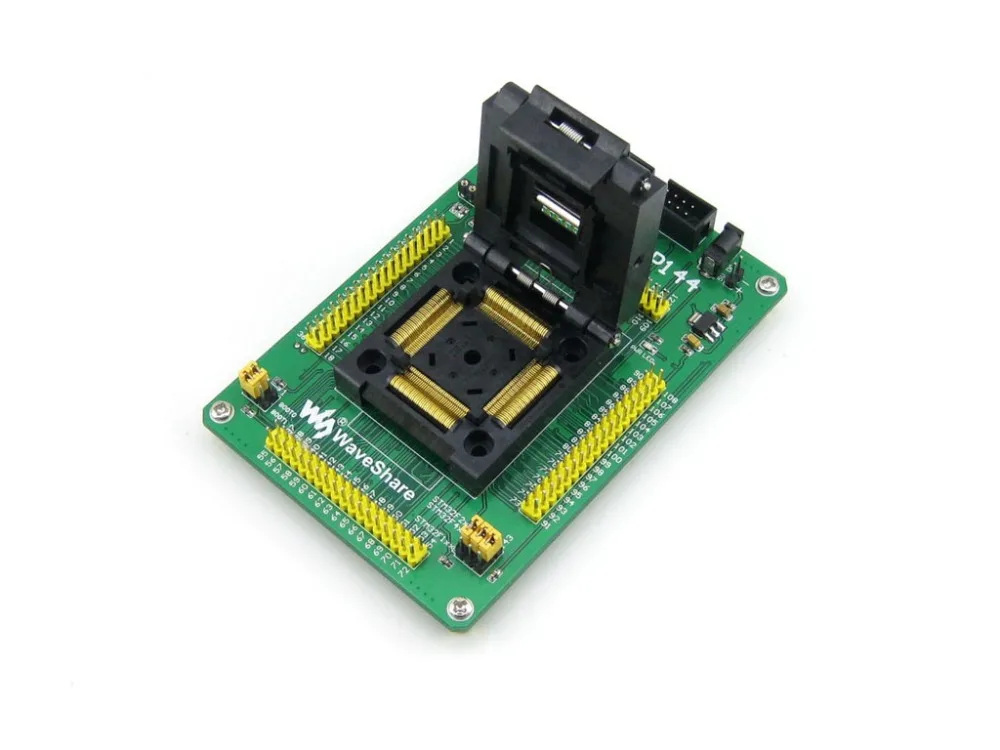

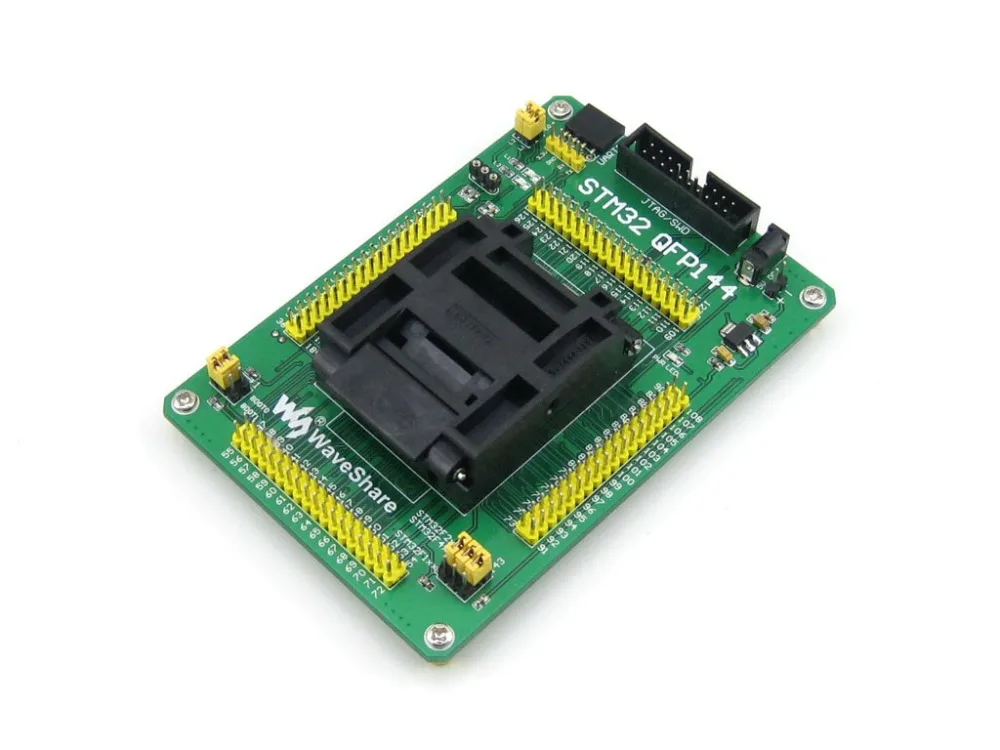

Фотографии
В STM32-QFP144 есть JTAG/SWD заголовки для подключения программиста. Схема подключения показана на рис. 1 ниже.
Конфигурация режима загрузки
В зависимости от конфигурации использованного штифта флэш-память, системная память или SRAM выбирается в качестве загрузочного пространства, как показано в таблице 1 ниже.
Ресурсы для развития:Схема и т. Д.
Вики:Флуоресцентный
Посылка
STM32-QFP144 × 1
Кабель питания USB × 1
