Open103V упаковка B # STM32F103VET6 STM32F103 STM32 ARM Cortex-M3 + 3 2 дюйма 320x240 сенсорный ЖК-дисплей 10 шт.

Плата разработки STM32 предназначена для серии STM32F103V, имеет MCU STM32F103VET6 и интегрирует различные стандартные интерфейсы, довольно легко для периферийных экспансий.

Обзор

Open103V-это макетная плата STM32 с устройством STM32F103VET6 в качестве микроконтроллера. Существуют дополнительные расширения с различными дополнительными аксессуарами для конкретного применения. Модульный и открытый дизайн делает его идеальным для начала разработки приложений с семейством STM32F.

---

Что на борту

STM32F103VET6:Высокая производительность STM32 MCU в LQFP100 пакет, который имеет Ядро:ARM Cortex-M3 32-битный RISC; Рабочая частота:72 МГц, 1,25 DMIPS/МГц; I/Os:80; Рабочее напряжение:2-3,6 В; Воспоминания:512K Flash, 64K RAM (самая высокая спецификация в серии STM32F103V); Коммуникационные интерфейсы:3xSPI, 5xUSART, 2xI2S, 2xI2C, 1xFSMC, 1xLCD, 1xSDIO, 1xUSB, 1xCAN; AD & DA конвертеры:3xAD(12bit, 1μs, shares 16 каналов); 2xDA(12bit); Отладка/программирование:Поддерживает интерфейсы JTAG/SWD (последовательный Провод Отладки), поддерживает IAP; 74LVC139:Для расширения FSMC позволяет подключать несколько периферийных устройств через FSMC одновременно, например, подключение ЖК-дисплея и вспышки NAND; AMS1117-3.3:3,3 В регулятор напряжения; Выключатель питания:5 в постоянного тока или USB; Индикатор питания; Светодиоды:Удобно для указания состояния ввода/вывода или отладки программы; Кнопка сброса; Ключ пользователя; Джойстик:Удобно для ввода/вывода (пять позиций); 32,768 K кристаллический Осциллятор:Используется для внутреннего RTC; 8 м кристаллический Осциллятор:Позволяет MCU работать на частоте 72 м путем умножения частоты; Интерфейс SDIO:Легко подключается к плате Micro SD, гораздо быстрее считывать/записывать карту Micro SD через SDIO, чем через SPI; 8 Интерфейс ввода/вывода:Легко подключается к клавиатуре, двигателю и т. Д.; Интерфейс CAN:Поддерживает связь с доской аксессуаров, которая удобно оснащена устройством CAN; Интерфейс SPI:Легко подключается к периферийным устройствам SPI, таким как FLASH (AT45DBxx), sd-карта, MP3 и т. д.; I2C интерфейс:Легко подключается к периферийным устройствам I2C, таким как расширитель ввода/вывода (PCF8574), EEPROM (AT24Cxx) и т. д.; Интерфейс NAND FLASH:Легко подключается к флеш-периферийным устройствам NAND; ЖК-интерфейс:Легко подключается к ЖК-дисплею с сенсорным экраном; Однопроводный интерфейс:Легко подключается к однопроводным устройствам (К-92 упаковке), таким как датчик температуры (DS18B20), электронный регистрационный номер (DS2401) и т. Д. PS/2 интерфейс:Легко подключается к клавиатуре PS/2 или мыши; Интерфейс USART1:Легко подключается к RS232, RS485, USB к 232; Интерфейс USART2:Легко подключается к RS232, RS485, USB к 232; Usb-порт:USB связь между платой и ПК; 5 В DC jack; 5 В/3,3 В вход/выход питания; MCU контактный разъем:Все контакты MCU доступны на Расширительных соединителях для дальнейшего расширения; Интерфейс JTAG/SWD:Для отладки/программирования; Выбор режима загрузки:Для настройки контактов BOOT0 и BOOT1; Usb-адаптер Короткая перемычка для автоматического обнаружения ПК во время подключения USB; Откройте перемычку для отключения; PS/2 интерфейс перемычки Короткая перемычка для подключения устройства PS/2 к I/Os по умолчанию; Откройте перемычку для подключения устройства PS/2 к пользовательским I/Os через провода DuPont; Перемычка светодиодов Короткая перемычка для подключения светодиодов к I/Os по умолчанию; Откройте перемычку для подключения светодиодов к пользовательским I/Os через DuPont провода; Джемпер VBAT Короткий Джемпер для использования системы питания; Откройте перемычку для подключения VBAT к внешнему питанию, например, к аккумулятору;

---

Фотографии

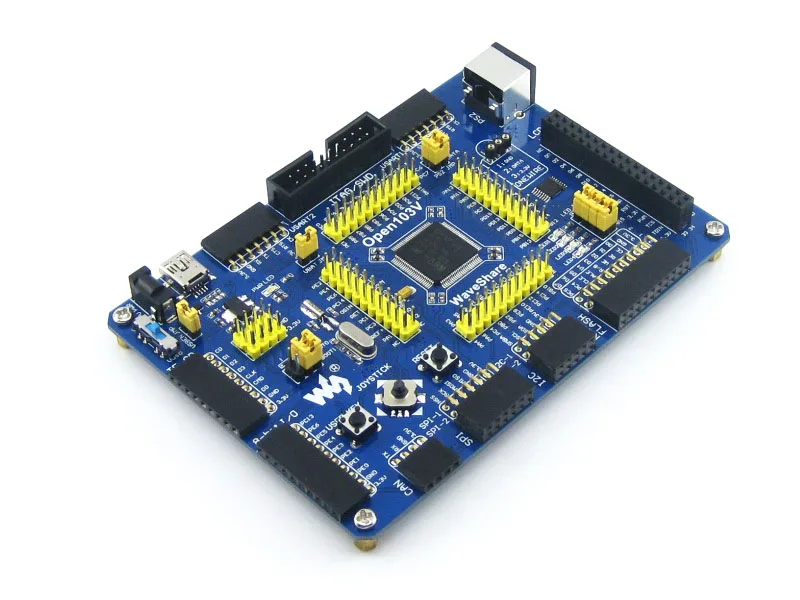

Open103V макетная плата

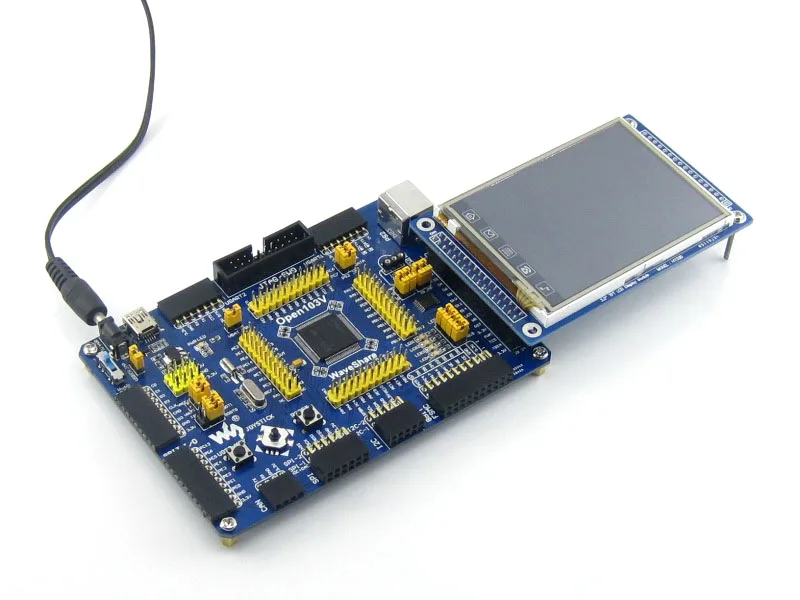

Подключение к ЖК-дисплею с сенсорным экраном
Подключение к ST-LINK
Подключение к различным периферийным устройствам
Open103V μC/OS-II (Ⅰ)
Open103V μC/OS-II (Ⅱ)
Open103V μC/OS-II (Ⅲ)
Open103V μC/OS-II (Ⅳ)
Подключение к плате RS232 через USART
Подключение к USB UART Board через USART
Подключение к плате CAN через CAN

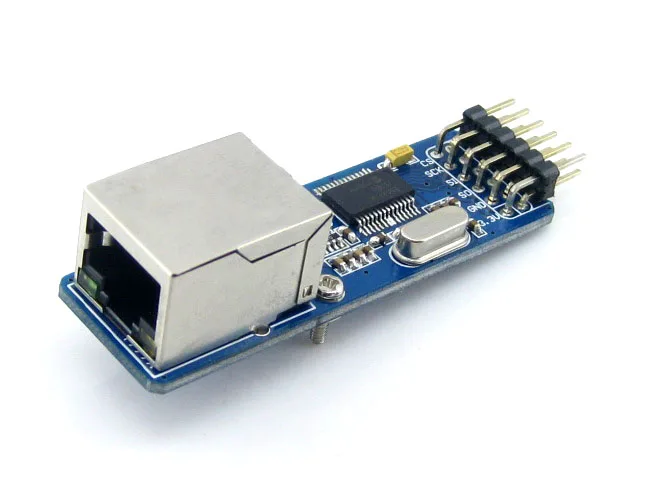

Подключение к плате Ethernet через SPI
Подключение к usb-плате SL811 через FSMC
Подключение к MP3 плате VS1003B через SPI
Подключение к NRF24L01 RF плате через SPI
8 кнопочных кнопок на 8Bit I/O
4x4 клавиатуры на 8Bit I/O

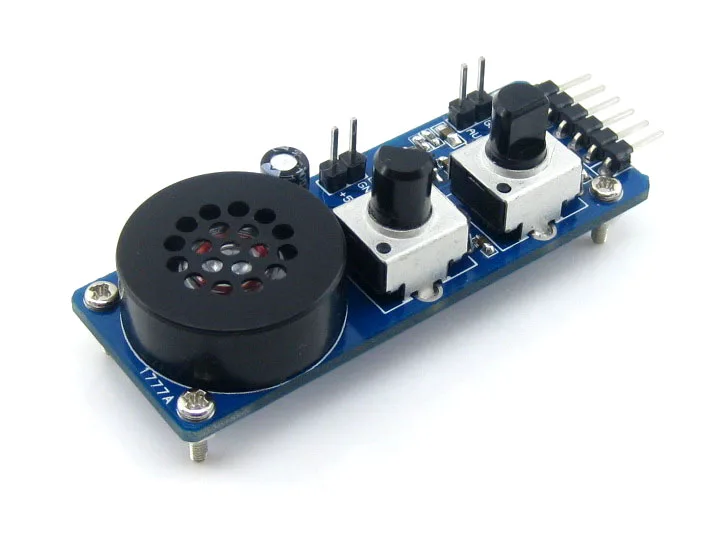

Тестовая плата на AD/DA порт
Подключение к плате EEPROM через I2C
Многофункциональный периферийный модуль I2C, подключенный к шине I2C
Подключение к плате DataFlash через SPI
Подключение к плате Micro SD через SDIO
Подключение к NandFlash Board через FSMC
Подключение к любой вспомогательной плате, которая вам нужна

---

Примечание:
Open103V поддерживает программирование через STM32 USART bootloader, в упаковке также предусмотрена плата аксессуаров USB к UART.
Open103V не интегрирует какую-либо функцию отладки, требуется отладчик.

---

JTAG/SWD интерфейсы

На рисунке 1 и 2 показаны криоуты заголовка интерфейса JTAG/SWD

Рис. 1.Надпись JTAG
Рис. 2.Коннектор SWD

---

Ресурсы для развития Сопутствующее программное обеспечение (Киль и т. Д.) Демонстрационный код (примеры в C, μC/OS-II) Схема (PDF) STM32 документы по разработке (техническое описание и т. Д.)

Вики:Www.wav eshare.com/wiki/Open103V

Содержимое упаковки

Вес:0,37 кг

"Стандартная упаковка"И"Комплект аксессуаров для досок"Ниже включены.

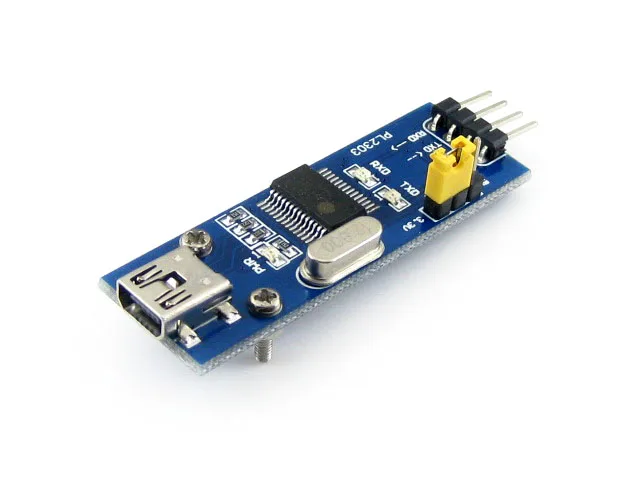

Стандартная упаковка Open103V макетная плата x 1 PL2303 USB UART Board (mini) x 1 USB кабель (mini) x 1 4-контактный провод x 2 2-контактный провод x 2 Кабель питания USB x 1 Программное обеспечение CD x 1

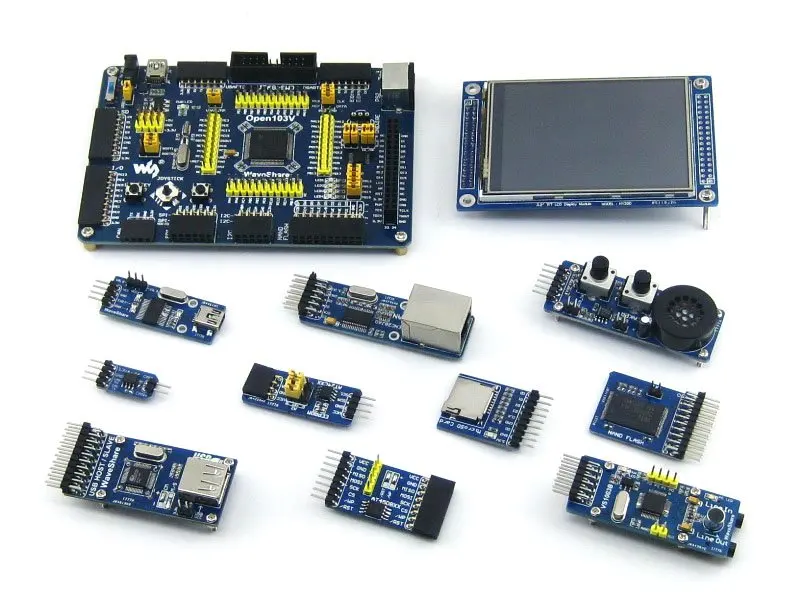

1 2 3 4 5 6 7 Комплект аксессуаров для досок 3,2 дюйма 320x240 сенсорный ЖК-дисплей x 1 Аналоговая тестовая плата (для тестирования AD/DA) x 1 SN65HVD230 CAN Board (CAN) x 1 ENC28J60 плата Ethernet (SPI + RJ45) x 1 AT24CXX EEPROM доска (I2C) x 1 Плата для хранения Micro SD (SDIO/SPI) x 1 NandFlash Board (A) (FSMC) x 1 AT45DBXX DataFlash Board (SPI) x 1 Плата USB SL811 x1 VS1003B MP3 плата x1 Кабель Ethernet x 1 1 2 3 4 5 6 7 8 9 10 11 Клиенты, которые купили этот товар, также купили
