Полный стартовый комплект и система разработки для микроконтроллеров серии C8051F02x Обзор

Полный стартовый комплект и система разработки дляСерия C8051F02xМикроконтроллеры, такие как C8051F020, C8051F022. Он предназначен для того, чтобы дать дизайнерам Быстрый старт разработке кода на этих устройствах.

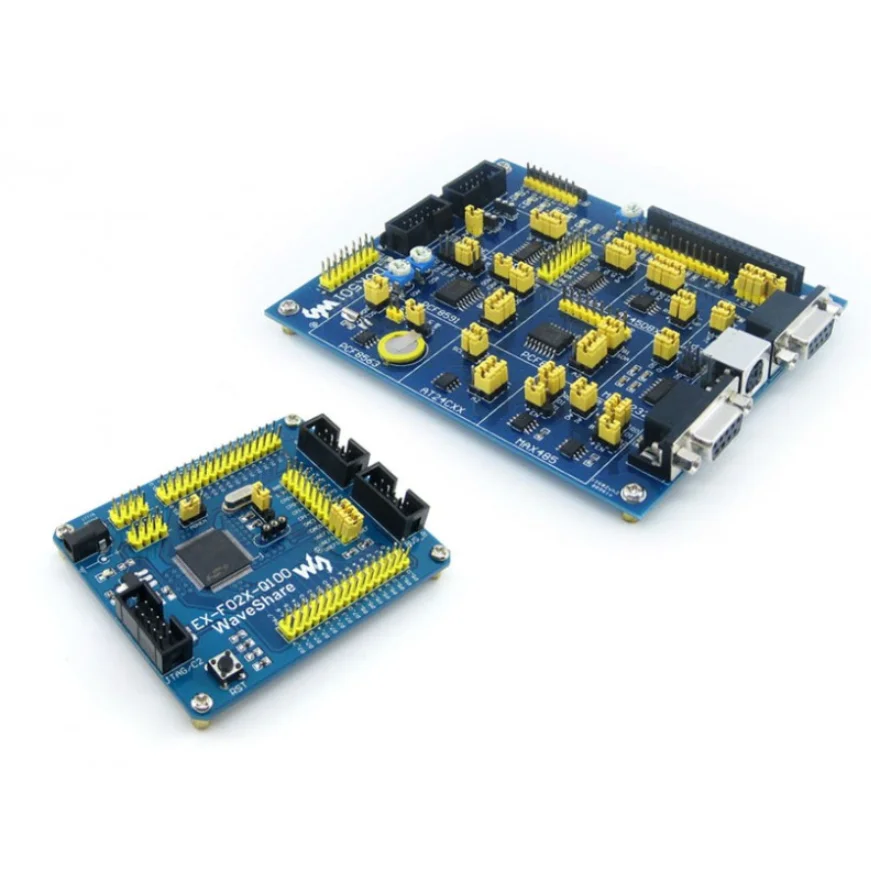

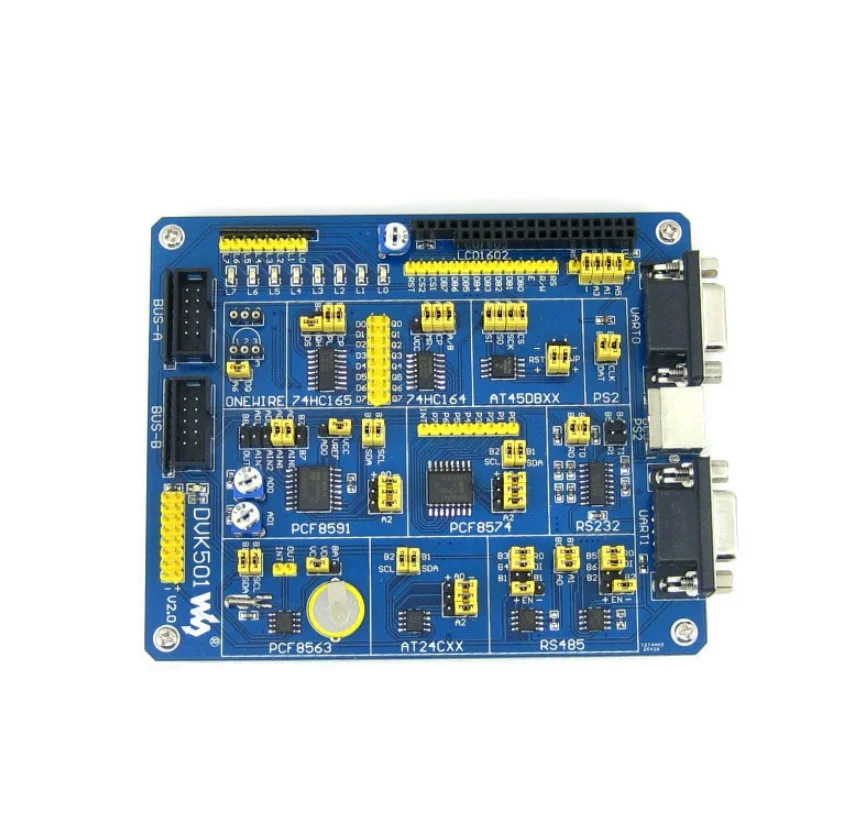

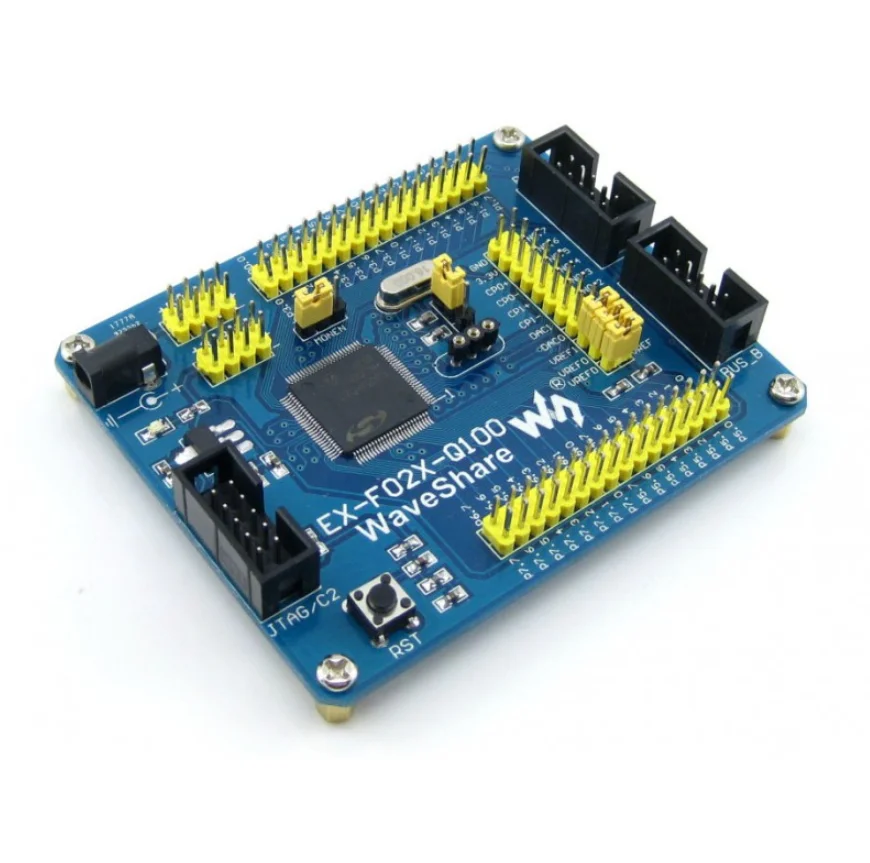

Эта система разработки содержит основную схему развития сC8051F020Чип в упаковке TQFP100 и дополнительная плата расширения с различными периферийными устройствами.

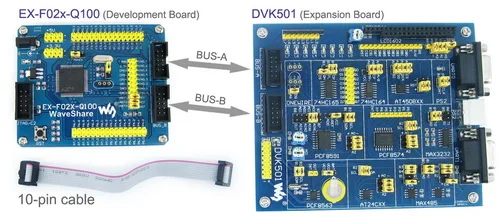

Заголовки BUS-A и BUS-B, расположенные на обеих досках, должны использоваться для подключения двух досок через10-контактный кабель, Которые поставляются с продуктом. Как показано на рисунке справа.

---

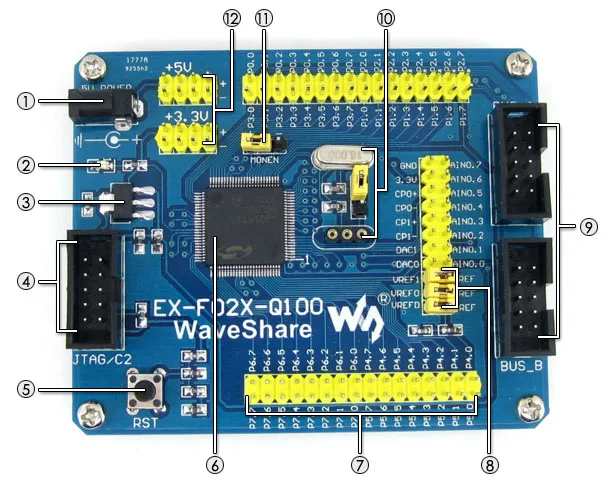

Что на борту EX-F02x-Q100 Мощность Питание от 5 В DC jack с помощью встроенного 3,3 В регулятора AMS1117 Входные/выходные штыревые разъемы Запасной входной порт Удобно для обеспечения электропитания к другой плате/устройству при необходимости Встроенные чипы C8051F020 (TQFP100), микроконтроллер C8051F AMS1117-3.3, бортовой регулятор Интерфейсы Порт JTAG/C2 для программирования/отладки BUS-A и BUS-B, для подключения к расширительной плате DVK501, легкость изучения/разработки различных периферийных устройств Интерфейс от человека до машины Кнопка сброса, используется для сброса системы Светодиодный индикатор питания Другие особенности VDD монитор включить/отключить перемычку, подключенную к MONEN pin AD/DA контрольная Перемычка напряжения Внешний Кристалл настраиваемый Есть перемычка для выбора на доске 16 м кристалла или пользовательских кристаллов, установленных через гнездо Все контакты MCU доступны на Расширительных соединителях для дальнейшего расширения Все контакты четко обозначены на печатной плате. Эти отметки предоставляют основную информацию на штифтах 5 V DC jack Вход питания по умолчанию Индикатор питания Бортовой регулятор 3,3 В AMS1117-3.3 10-контактный JTAG/C2 порт Сброс Микроконтроллер C8051F020 TQFP100 упаковка Штырьковые разъемы, подключенные к MCU pins Четко обозначено на печатной плате Легкий для тестирования и дальнейшего расширения Ссылка на напряжение AD/DA BUS-A и BUS-B расширительные порты Для подключения к DVK501 Приведено определение заголовка Легкость разработки различных периферийных устройств Конфигурация внешнего кристалла На доске 16 м кристалл Изготовленная на заказ кристаллическая розетка Выбранный через джемпер VDD монитор включить/отключить перемычку Вход/Выход мощности 5 В/3,3 В Запасной вход питания Доступна выходная мощность DVK501 Устройство на борту Описание Интерфейс AT24CXX 2-проводной серийный EEPROM сохраняет данные после отключения питания I2C PCF8563 Часы/календарь в реальном времени, низкий Резервный ток от батареи I2C PCF8591 8-битный Преобразователь A/D и D/A, четыре канала преобразования AD, один канал преобразования DA I2C PCF8574 Дистанционный 8-битный расширитель ввода/вывода I2C DS18B20 Термометр, программируемое разрешение 1-провод для цифрового термометра, измеряет температуру от-55 °C до + 125 °C 1 провод DS2401 Силиконовый серийный номер, недорогой электронный регистрационный номер, который обеспечивает абсолютно уникальную идентичность 1 провод AT45DBXX Последовательный интерфейс последовательного доступа флэш-памяти идеально подходит для более высокой плотности памяти требования SPI 74HC164 8-битный серийный, параллельный регистр сдвига, для снижения стоимости IO SART 74HC165 8-битный параллельный, серийный регистр переключения передач, для снижения стоимости IO SART MAX3232 3,0 В до 5,5 В, трансиверы True RS-232, для общения с ПК Серийный MAX485 RS-485 трансивер, для дальней связи Серийный PS/2 Интерфейс PS/2, для подключения клавиатуры или мыши 2 провода Светодиод 8-битный светодиодный индикатор состояния, также используется для отображения простых данных 8 проводов Коннектор с ЖК-дисплеем Используется для подключения символьного ЖК-модуля, например LCD1602 7 проводов или 11 проводов Графический ЖК-разъем Используется для подключения графического ЖК-модуля, например LCD12864 SPI или 12 проводов Примеры

Примеры, которые поставляются с этой системой разработки, покажут вам, как подключить микроконтроллер C8051F к другим периферийным компонентам или устройствам и как легко разработать ваш прототип устройства. На фотографиях ниже показано, как EX-F02x-Q100 работает с DVK501 и результаты примеры.

Примечание:LCD12864 не входит в цену, пожалуйста, просмотрите наш магазин, чтобы купить его отдельно, если вам нужно. Нажмите на изображение, чтобы увеличить.

Эта плата поддерживает только 3,3 В LCD.

Отображение текста на ЖК-дисплее
Пример последовательной/параллельной связи с использованием 74HC164/74HC165
Запись и чтение данных от AT24CXX EEPROM через I2C интерфейс
Запись и чтение данных от AT45DBXX DATAFLASH через SPI интерфейс
Измерение температуры с DS18B20 + и отображение результатов на ЖК-дисплее
Отправка и получение данных через интерфейс UART с помощью MAX3232
Дата и время чтения с часов PCF8563 в реальном времени
Пример расширения PCF8574 I/O
Преобразование A/D и отображение результатов преобразования на ЖК-дисплее
Отправка данных с клавиатуры PS/2
Отправка и получение данных через интерфейс UART с помощью MAX485
Идентификация номерного знака через 1-проводную шину с помощью DS2401

---

Ресурсы для развития Руководство пользователя CD CD с программным обеспечением, драйверами и примерами Схема схемы PDF Примеры в C На основе силиката IDE и Keil Сопутствующее программное обеспечение Силос IDE Киль Спецификации чипов

---

В комплект входит EX-F02x-Q100 упаковка EX-F02x-Q100 Кабель питания USB 4-контактный провод x 2 2-контактный провод x 2 Руководство пользователя CD 1. 2. 3. 4. 5 DVK501 упаковка DVK501 DS18B20, DS2401 Кабель питания USB (2-контактный разъем) x 2 10-контактный кабель x 2 Набор аксессуаров Руководство пользователя CD 1. 2. 3. 4. 5 6

---
