Полный стартовый набор и система разработки для микроконтроллеров серии C8051F34x Обзор

Полный стартовый комплект и система разработки дляСерия C8051F34xМикроконтроллеры, такие как C8051F340. Он предназначен для того, чтобы дать дизайнерам Быстрый старт разработке кода на этих устройствах.

Эта система разработки содержит основную схему развития сC8051F340Чип в упаковке TQFP48 и дополнительная плата расширения с различными периферийными устройствами.

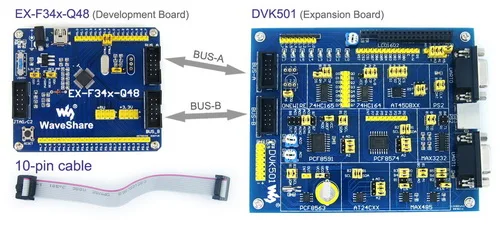

Заголовки BUS-A и BUS-B, расположенные на обеих досках, должны использоваться для подключения двух досок через10-контактный кабель, Которые поставляются с продуктом. Как показано на рисунке справа.

---

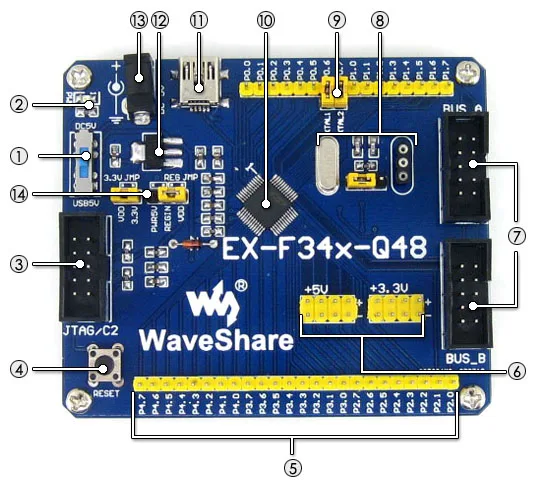

Что на борту EX-F34x-Q48 Мощность Питание от мини-usb порта или 5В DC jack, настроено через бортовой переключатель Входные/выходные штыревые разъемы Запасной вход питания Удобно для обеспечения электропитания к другой плате/устройству при необходимости Встроенные чипы C8051F340 (TQFP48), микроконтроллер C8051F AMS1117-3.3, бортовой регулятор Интерфейсы Интерфейс JTAG/C2 для программирования/отладки Мини USB интерфейс BUS-A и BUS-B, для подключения к расширительной плате DVK501, легкость изучения/разработки различных периферийных устройств Интерфейс от человека до машины Кнопка сброса, используется для сброса системы Светодиодный индикатор питания Другие особенности Внешний Кристалл настраиваемый
Есть перемычка для выбора на доске 12 м кристалла или пользовательских кристаллов, установленных через гнездо Перемычка для настройки MCU pins как осцилляторные входы или обычные I/O pins Все контакты MCU I/O доступны на Расширительных соединителях для дальнейшего расширения Все контакты четко обозначены на печатной плате. Эти отметки предоставляют основную информацию на штифтах Переключатель ввода питания USB или 5 в постоянного тока Индикатор питания 10-контактный JTAG/C2 порт Стандартный интерфейс C2 Сброс Штырьковые разъемы, подключенные к MCU pins Четко обозначено на печатной плате Легкий для тестирования и дальнейшего расширения Вход/Выход мощности 5 В/3,3 В Вход питания (запасной) Выходная мощность Порты расширения периферийных устройств Для подключения к DVK501 Приведено определение заголовка Легко разрабатывать различные периферийные устройства Конфигурация внешнего кристалла Бортовой 12 м кристалл на левой стороне Пользовательский Кристальный интерфейс на правой стороне Выбранный через джемпер Внешний Кристалл включить перемычку Короткий Джемпер для использования с внешними кристаллами Откройте перемычку, чтобы установить контакты как обычные контакты ввода/вывода Микроконтроллер C8051F340 TQFP48 упаковка Мини-usb порт Бортовой регулятор AMS1117-3.3 5 V DC jack REG0 включить/отключить перемычку Включен REG0 Короткий PWR5V и REGIN Открыть 3,3 VJMP Отключено REG0 Короткий REGIN & VDD Короткий 3,3 VJMP DVK501 Устройство на борту Описание Интерфейс AT24CXX 2-проводной серийный EEPROM сохраняет данные после отключения питания I2C PCF8563 Часы/календарь в реальном времени, низкий Резервный ток от батареи I2C PCF8591 8-битный Преобразователь A/D и D/A, четыре канала преобразования AD, один канал преобразования DA I2C PCF8574 Дистанционный 8-битный расширитель ввода/вывода I2C DS18B20 Термометр, программируемое разрешение 1-провод для цифрового термометра, измеряет температуру от-55 °C до + 125 °C 1 провод DS2401 Силиконовый серийный номер, недорогой электронный регистрационный номер, который обеспечивает абсолютно уникальную идентичность 1 провод AT45DBXX Последовательный интерфейс последовательного доступа флэш-памяти идеально подходит для более высокой плотности памяти требования SPI 74HC164 8-битный серийный, параллельный регистр сдвига, для снижения стоимости IO SART 74HC165 8-битный параллельный, серийный регистр переключения передач, для снижения стоимости IO SART MAX3232 3,0 В до 5,5 В, трансиверы True RS-232, для общения с ПК Серийный MAX485 RS-485 трансивер, для дальней связи Серийный PS/2 Интерфейс PS/2, для подключения клавиатуры или мыши 2 провода Светодиод 8-битный светодиодный индикатор состояния, также используется для отображения простых данных 8 проводов Коннектор с ЖК-дисплеем Используется для подключения символьного ЖК-модуля, например LCD1602 7 проводов или 11 проводов Графический ЖК-разъем Используется для подключения графического ЖК-модуля, например LCD12864 SPI или 12 проводов Примеры

Примеры, которые поставляются с этой системой разработки, покажут вам, как подключить микроконтроллер C8051F к другим периферийным компонентам или устройствам и как легко разработать ваш прототип устройства. На фотографиях ниже показано, как EX-F34x-Q48 работает с DVK501 и результаты примеры.

Примечание:LCD12864 не входит в цену, пожалуйста, просмотрите наш магазин, чтобы купить его отдельно, если вам нужно. Нажмите на изображение, чтобы увеличить.

Эта плата поддерживает только 3,3 В LCD.

Отображение текста на ЖК-дисплее
Пример последовательной/параллельной связи с использованием 74HC164/74HC165
Запись и чтение данных от AT24CXX EEPROM через I2C интерфейс
Запись и чтение данных от AT45DBXX DATAFLASH через SPI интерфейс
Измерение температуры с DS18B20 + и отображение результатов на ЖК-дисплее
Отправка и получение данных через интерфейс UART с помощью MAX3232
Дата и время чтения с часов PCF8563 в реальном времени
Пример расширения PCF8574 I/O
Преобразование A/D и отображение результатов преобразования на ЖК-дисплее
Отправка данных с клавиатуры PS/2
Отправка и получение данных через интерфейс UART с помощью MAX485
Идентификация номерного знака через 1-проводную шину с помощью DS2401

---

Ресурсы для развития Руководство пользователя CD CD с программным обеспечением, драйверами и примерами Схема схемы PDF Примеры в C На основе силиката IDE и Keil Сопутствующее программное обеспечение Силос IDE Киль Спецификации чипов

---

В комплект входит EX-F34x-Q48 упаковка EX-F34x-Q48 Кабель USB type A to Mini-B Кабель питания USB 4-контактный провод x 2 2-контактный провод x 2 Руководство пользователя CD 1. 2. 3. 4. 5 6 DVK501 упаковка DVK501 DS18B20, DS2401 Кабель питания USB (2-контактный разъем) x 2 10-контактный кабель x 2 Набор аксессуаров Руководство пользователя CD 1. 2. 3. 4. 5 6

---
