Waveshare Core107V STM32F1 основная плата STM32 макетная с MCU STM32F107VCT6 полный IO расширитель JTAG/SWD

STM32 плата Core107V # STM32F107VCT6 STM32F107 STM32 Cortex-M3 макетная плата с полным расширителем IO



STM32 маленькая плата с MCU STM32F107VCT6, полный IO расширитель, интерфейс JTAG/SWD отладки

Обзор

Core107V-это небольшая макетная плата STM32, которая имеетSTM32F107VCT6Устройство как микроконтроллер, поддерживает дополнительное расширение. Идеально подходит для начала разработки приложений с помощью семьи STM32F.

Как Минимальная готовая к запуску система, Core107V интегрирует интерфейс связи USB, интерфейс программирования/отладки JTAG/SWD, тактовую схему, управление питанием USB, выбор режима загрузки и так далее.

Кроме того, штыревые разъемы на задней стороне позволяют Core107V быть подключенным к вашей плате приложения и выполнять функции микросхемы в вашей системе. ВсеПорты ввода/выводаДоступны на штыревых коннекторах, и шаг заголовка разработан как2,54 мм.

---

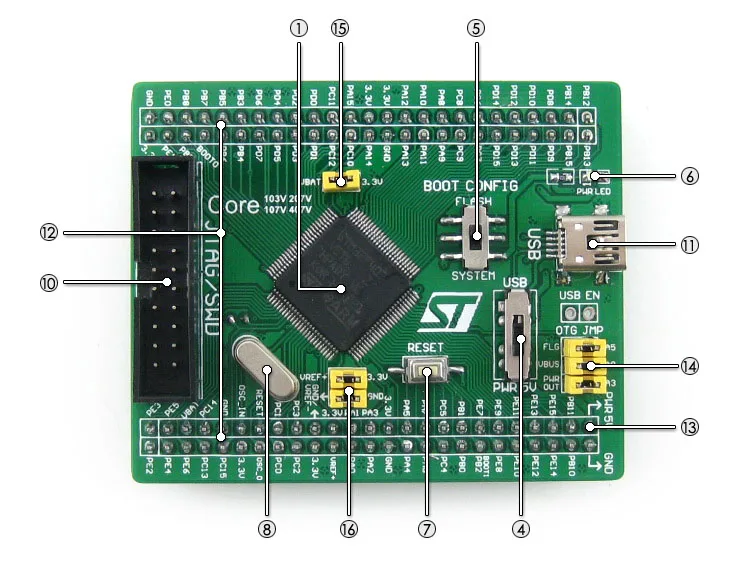

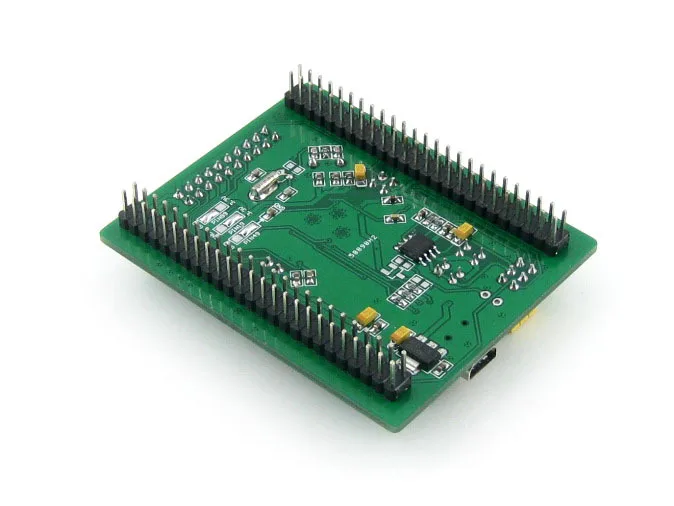

What's On Board STM32F107VCT6:Высокая производительность STM32 MCU, который имеет: Ядро:Cortex-M3 32-разрядный процессор RISC Рабочая частота:72 МГц, 1,25 DMIPS/МГц Операционной Напряжение:2-3,6 V Посылка:LQFP100 Ввода/вывода:80 Память:256 КБ флэш-памяти, 64 Кб оперативной памяти MCU интерфейсы связи: 3 x SPI, 3 x USART, 2 x UART, 2 x IGS, 2 x igc, 1 x Ethernet MAC, 1 x USB OTG, 2 x CAN Конвертеры AD & DA:2 x AD (12 бит, 1 мкс, 16 каналов); 2 x DA (12 бит) Отладки/программирования:Поддержка JTAG/SWD (последовательный Провод Отладки) интерфейсов, поддержка IAP AMS1117-3.3 (с нижней стороны):3,3 V регулятор напряжения MIC2075 (с нижней стороны):Встроенное USB устройство управления питанием Мощность переключения питания,Питание от 5 вин или USB подключения Режим загрузки переключатель,Для настройки BOOT0 pin-код Мощность индикатор Кнопка сброса Натяжной канат длиной 25 м Кварцевый резонатор 32,768 K кристалл (на нижней стороне),Для внутреннего RTC с калибровкой Интерфейс JTAG/SWD:Для отладки/программирования Разъем USB,Используется для создания usb-связи между ПК и макетной платой STM32 IO расширитель (включая VCC/GND),Все контакты MCU доступны на разъемах расширения для дальнейшего расширения 5Vin выносной,Питание 5 в требуется при использовании USB HOST/OTG USB джемпер Короткий Джемпер при использовании USB Откройте перемычку для отключения от портов ввода/вывода VBAT Перемычка выбора Короткий Джемпер для использования системы питания Откройте перемычку для подключения VBAT к внешнему питанию, например, аккумулятору VREF Перемычка выбора Короткий Джемпер для подключения VREF +/VREF-к VCC/GND Откройте перемычку для подключения VREF +/VREF-к другим пользовательским контактам через перемычку

---

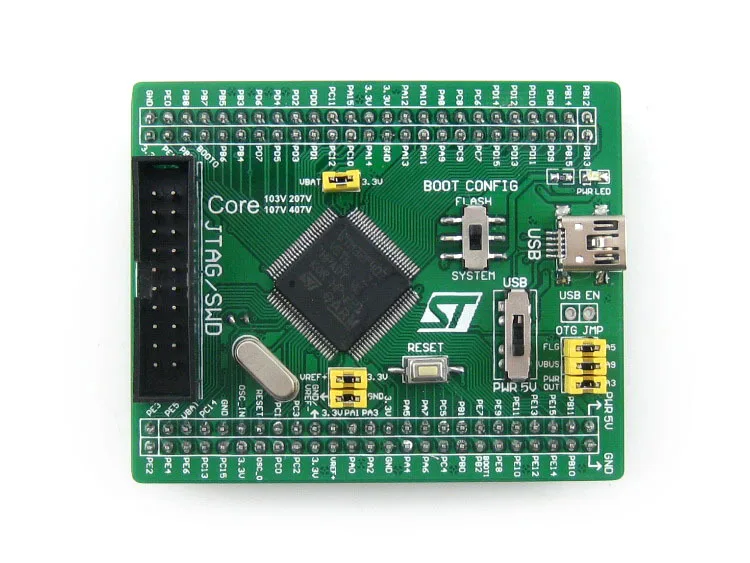

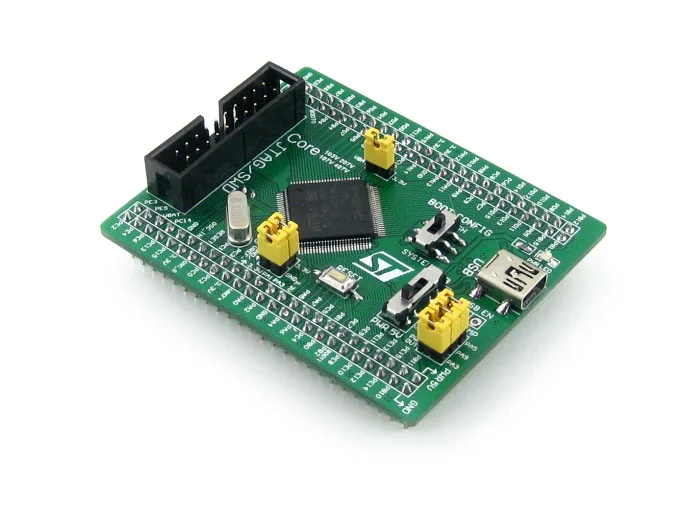

Фото

Примечание:

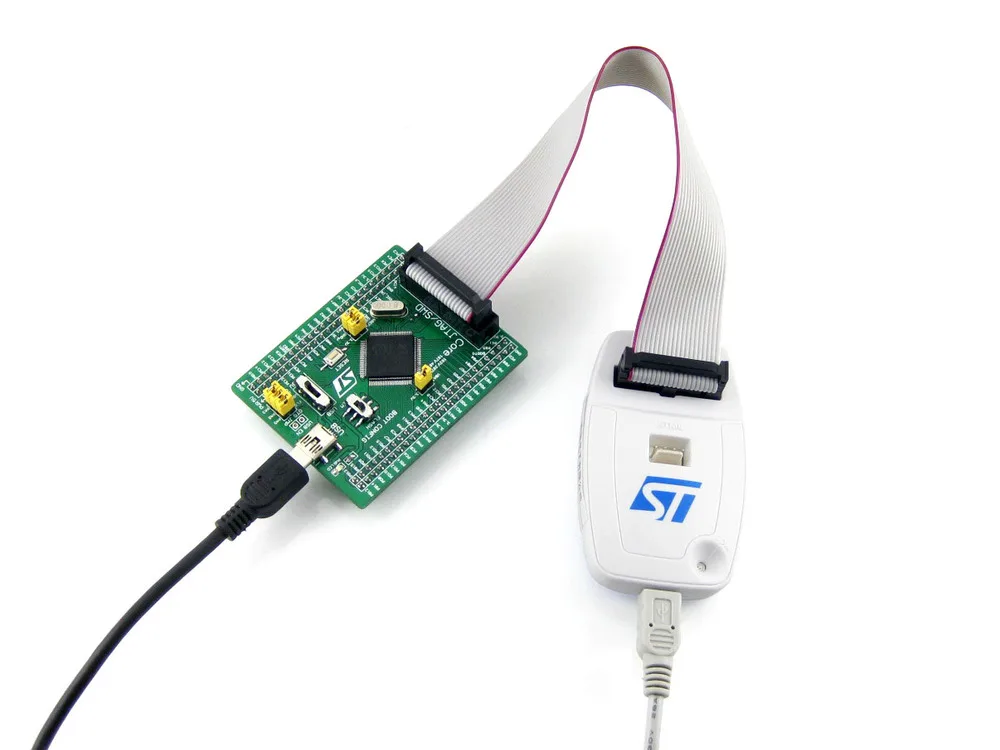

Core107V предоставляет интерфейс JTAG/SWD, но не интегрирует функцию отладки, требуется отладчик.
Материнская плата и программист/отладчик на фотографиях не включены в цену.

---

JTAG

На рисунке 1, на рисунке 2 показана распиновка заголовка JTAG, SWD интерфейс соответственно

Рисунок 1).Джтаг заголовок
На рисунке 2.SWD заголовок

---

Развития ресурсы Сопутствующее программное обеспечение (KEIL и т. Д.) Примеры в C Схема (PDF) Разработка документов

Вики:Www.waveshare.com/wiki/Core107V

---

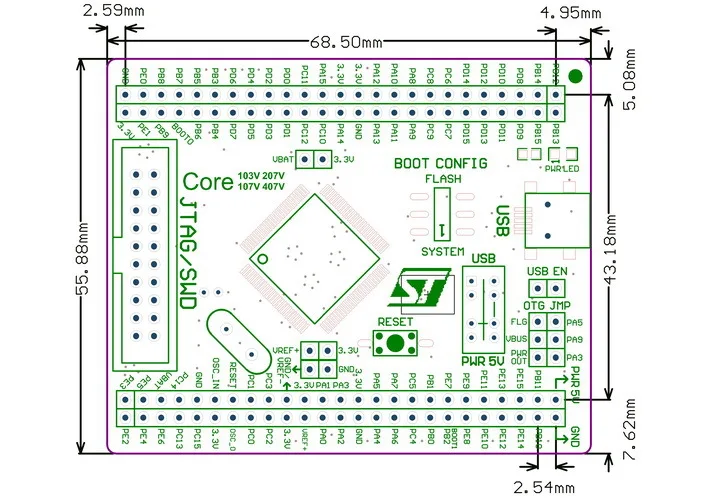

Размеры

---

Посылка содержит Core107V макетная плата x 1 Кабель USB type A-Mini-B x 1 CD-диск с программным обеспечением-1 шт. 1 2 3

---
