Адаптер программатора Yamaichi IC для QFP48 LQFP48 STM32 STM32F10xC STM32L15xC 0 5 мм|pitch animation|pitch meterpitch

Сохраните в закладки:

Цена:4 622,69RUB*

Количество:

Доставка в Эль-Монте, по России и СНГ


  • Адаптер программатора Yamaichi IC для QFP48 LQFP48 STM32 STM32F10xC STM32L15xC 0 5 мм|pitch animation|pitch meterpitch - Фото №1
  • Адаптер программатора Yamaichi IC для QFP48 LQFP48 STM32 STM32F10xC STM32L15xC 0 5 мм|pitch animation|pitch meterpitch - Фото №1
  • Адаптер программатора Yamaichi IC для QFP48 LQFP48 STM32 STM32F10xC STM32L15xC 0 5 мм|pitch animation|pitch meterpitch - Фото №1
  • Адаптер программатора Yamaichi IC для QFP48 LQFP48 STM32 STM32F10xC STM32L15xC 0 5 мм|pitch animation|pitch meterpitch - Фото №1
  • Адаптер программатора Yamaichi IC для QFP48 LQFP48 STM32 STM32F10xC STM32L15xC 0 5 мм|pitch animation|pitch meterpitch - Фото №1
  • Адаптер программатора Yamaichi IC для QFP48 LQFP48 STM32 STM32F10xC STM32L15xC 0 5 мм|pitch animation|pitch meterpitch - Фото №1
  • История цены

    *История изменения цены! Указанная стоимость возможно, уже изменилось. Проверить текущую цену - >

    Месяц Минимальная цена Макс. стоимость Цена
    Mar-19-2026 5500.35 руб. 5775.6 руб. 5637.5 руб.
    Feb-19-2026 5454.21 руб. 5727.27 руб. 5590.5 руб.
    Jan-19-2026 4576.84 руб. 4805.87 руб. 4690.5 руб.
    Dec-19-2025 5362.55 руб. 5630.9 руб. 5496 руб.
    Nov-19-2025 4668.53 руб. 4901.32 руб. 4784.5 руб.
    Oct-19-2025 5269.33 руб. 5532.69 руб. 5400.5 руб.
    Sep-19-2025 5223.71 руб. 5484.60 руб. 5353.5 руб.
    Aug-19-2025 5177.21 руб. 5436.66 руб. 5306.5 руб.
    Jul-19-2025 5130.43 руб. 5387.20 руб. 5258.5 руб.

    Новые товары

    Характеристики

    Адаптер программатора Yamaichi IC для QFP48 LQFP48 STM32 STM32F10xC STM32L15xC 0 5 мм|pitch animation|pitch meterpitch

    Описание товара

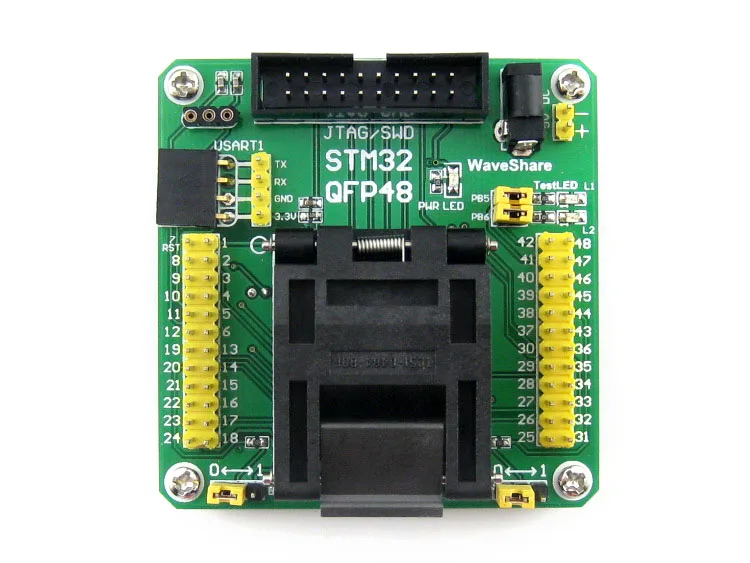

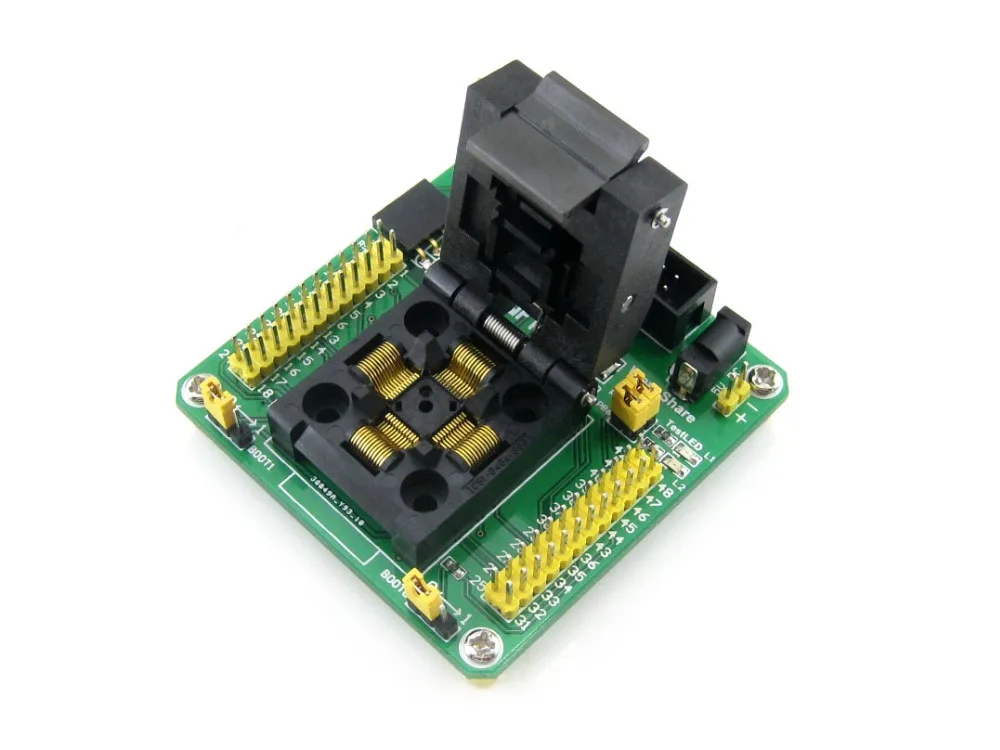

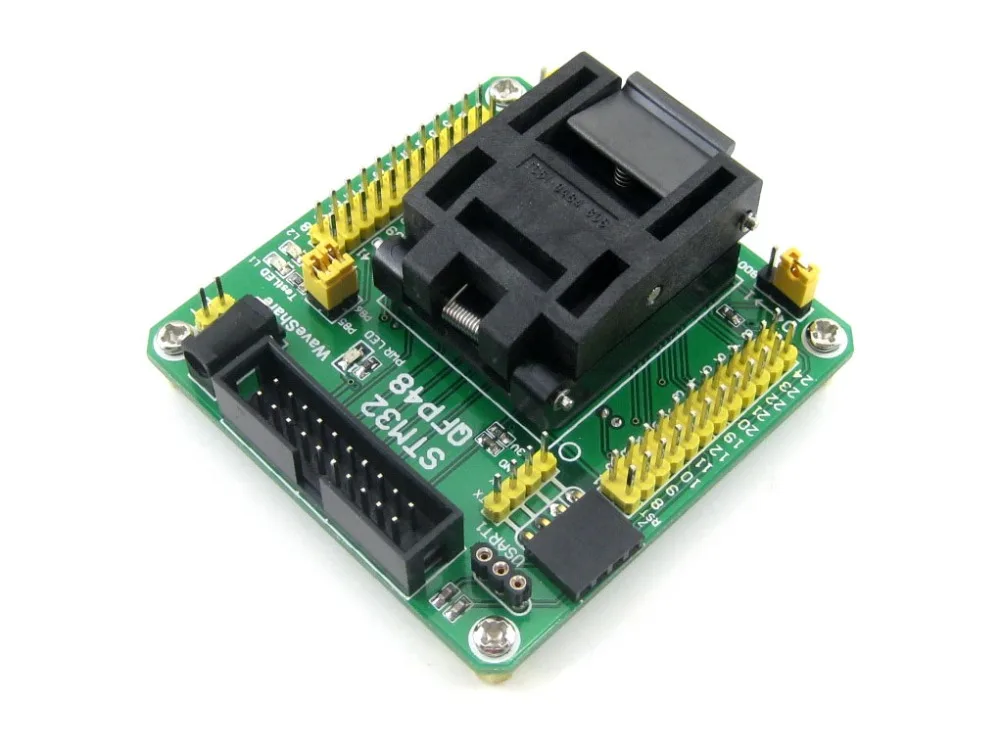

    Yamaichi IC Тесты & burn-в сокете с простым Советом, специально разработан для STM32 микроконтроллер в QFP48 (0,5 мм шаг) посылка Особенности 20-контактный разъем JTAG/SWD порт и/или 4-контактный USART1 интерфейс для программирования/тестирования Внешний Кристалл может быть подключен через встроенное Гнездо для системы часов Встроенный кристаллический осциллятор 32,768 K Два светодиодный индикаторы для тестирования, которые подключены к ввода/вывода через перемычки Все булавки MCU доступны для Расширительных разъемов Штыревой разъём шаг: 2,54 мм (100mil) Поддерживаемые устройства

    STM32 микроконтроллер в QFP48 (0,5 мм шаг) посылка с совместимыми pinouts:

    Серия STM32F10xC (STM32F103CB, STM32F103C8 и т. д.) Серия STM32L15xC (STM32L151C6, STM32L152CB и т. д.)
    Контур и размеры Единица измерения: мм Номер изделия: Шаг Контакты Подходящие размеры IC (см.) Внешние размеры (см.) A x B C x D E F G x H IC51-0484-806 0,5 48 7 × 7 9 × 9 8,2 - 29 × 32



    QFP

    Фото

    STM32-QFP48-intro

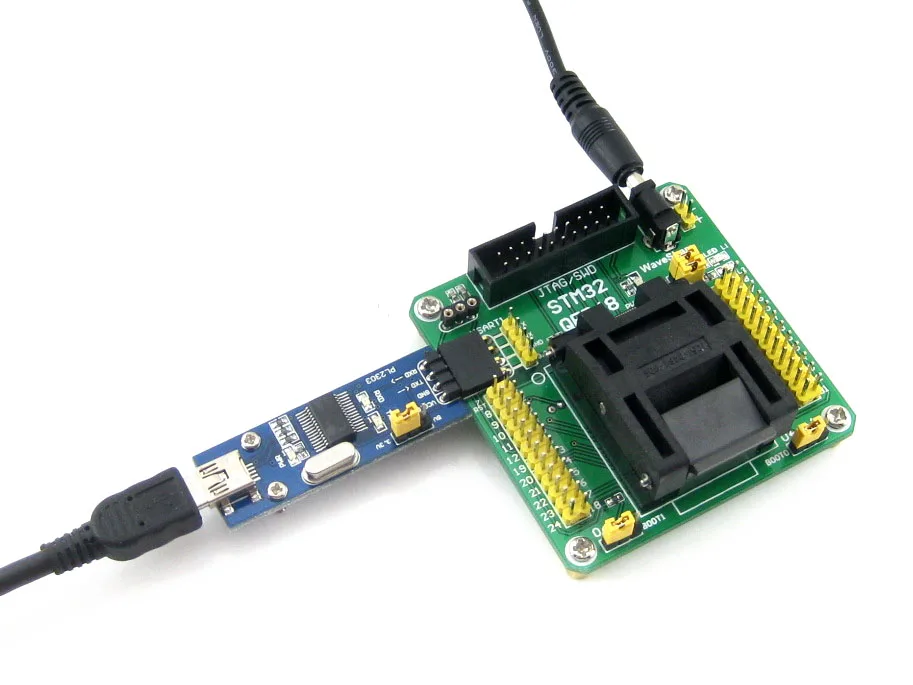

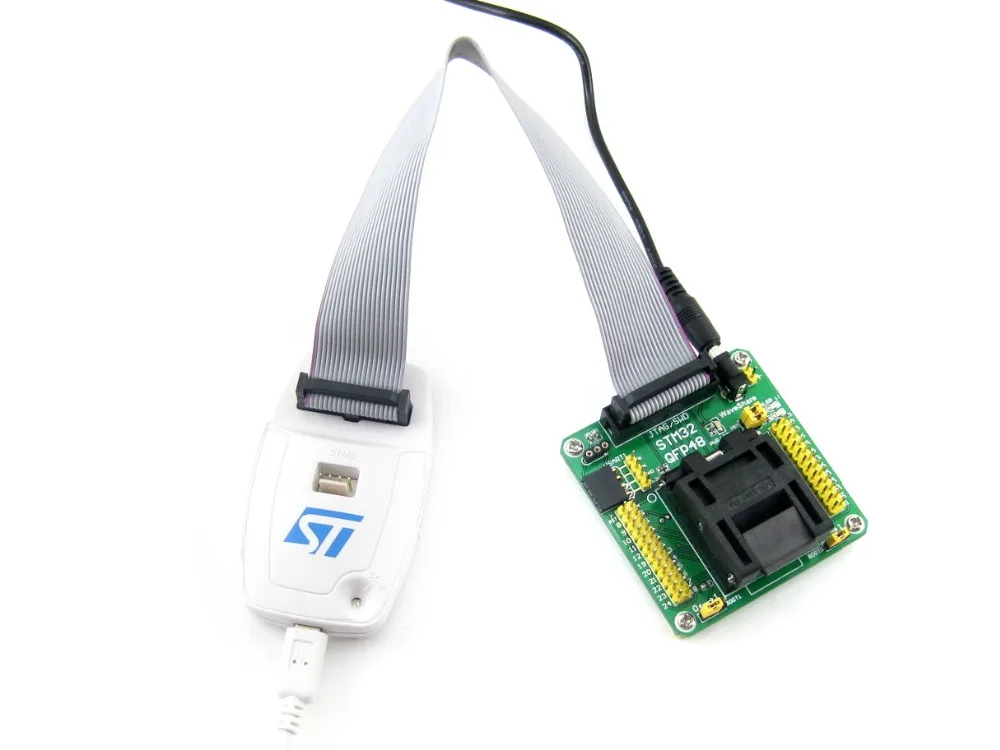

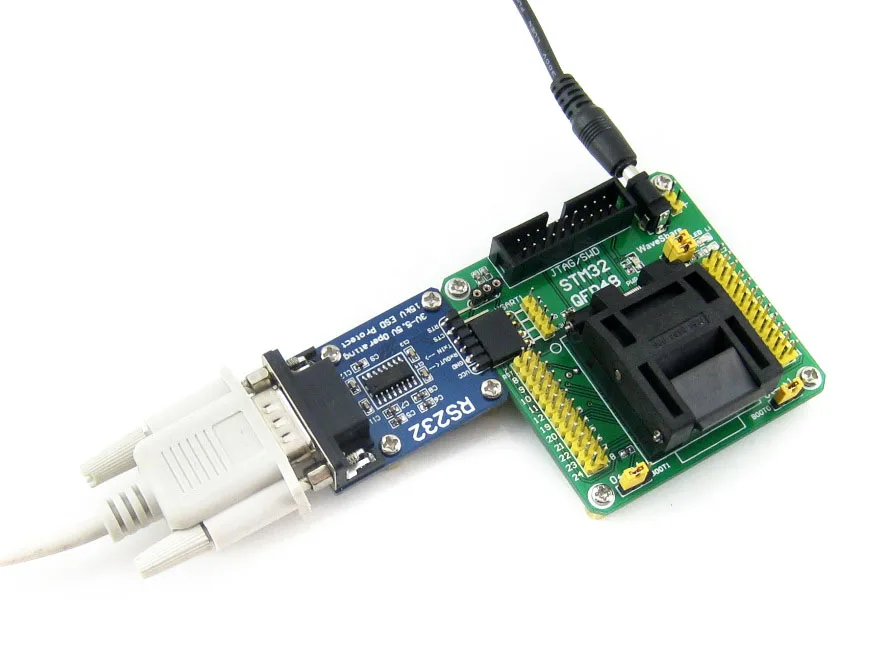

    Порт JTAG/SWD Для программирования, отлаживания, тестирования Совместимость с ST-LINK / J-LINK / ULINK2 / STX-RLINK USART1 порт Поддерживает ISP и/или последовательный порт Светодиодный индикаторы Для быстрого тестирования Штырьковые разъемы, подключенные к контактам MCU Четко обозначены встроенными знаками Легко для тестирования и дальнейшего расширения Режим загрузки конфигурации Настройка BOOT0 и BOOT1 через джемперы Вход питания 5 В Разъем постоянного тока или 2-штыревой разъём Внешний Кристалл гнездо Вставьте Кристалл в отверстия с двух сторон, оставьте одно среднее отверстие Мощность индикатор Светодиодный джемперы Короткая перемычка для подключения светодиодов к контактам MCU I/O для тестирования Откройте Джемперы, чтобы отсоединить 32,768 K кристалл (на нижней стороне) Для внутреннего RTC с калибровкой 3,3 V Встроенный регулятор (на нижней стороне) AMS1117-3.

    STM32-QFP48-1STM32-QFP48-2STM32-QFP48-3STM32-QFP48-conn-1STM32-QFP48-conn-2STM32-QFP48-conn-3STM32-QFP48-IC

    JTAG/SWD разъем макета

    В STM32-QFP48 дома JTAG/SWD заголовки для подключения программист. Схема подключения указана на рис. 1 ниже.

    connector-layout-20pin_h220

    Режим загрузки конфигурации

    В зависимости от используемой контурной настройки флэш-память, системная память или SRAM выбираются в качестве загрузочного пространства, как показано в таблице 1 ниже.

    STM32-bootMode

    Просмотров

    Развития ресурсы:Схемы и т. Д.
    Вики:Www.wav eshare.com/wiki/STM32-QFP48

    Посылка содержание

    STM32-QFP48 × 1 шт. Кабель питания USB × 1
