GHH80 полый вал роторно-оптический кодер Push-pull датчики скорости вывода применяется в лифте Настроить 18 20 30 мм Внутреннее отверстие

Обратите внимание:

Этот датчик GHH80По умолчанию Push-pull выход A,B,Z фазы и 30 мм полый вал.Другие размеры могут быть настроены, такие как 18 мм/20 мм/25 мм..., пожалуйста, оставьте сообщение или отправьте нам запрос перед покупкой, если вы хотите настроить размер полого вала, спасибо.

Краткое описание

Широко используется в автоматическом управлении, автоматическом измерении, в качестве датчика угла и скорости. Внутренние ASIC устройства, высокая надежность, длительный срок службы, сильная защита от помех. Вал из нержавеющей стали имеет более высокую стабильность и защитные возможности, металлический корпус более прочный и ударный.

Электрические спецификации:

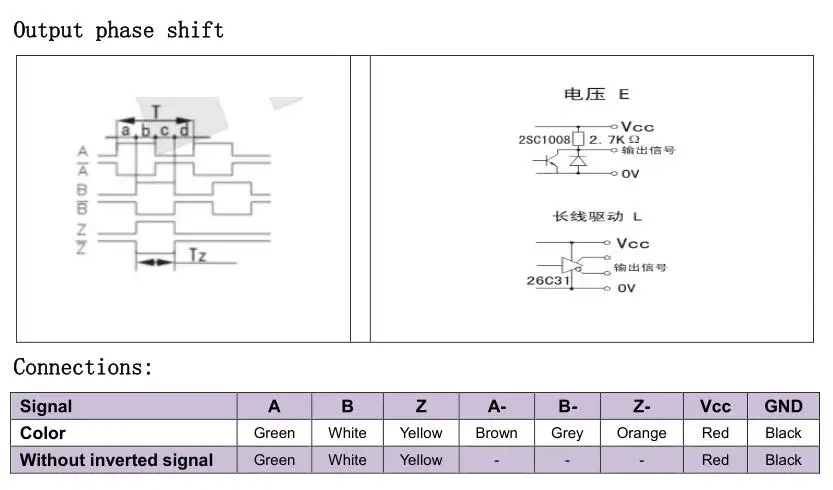

Выходная схема

Выход открытого коллектора

Выходное напряжение

Push-pull дополнительные выходы

Драйвер

Напряжение питания

5 ~ 30 в

5 ~ 30 в

5 ± 0,25 5 ~ 30V

5 ± 0,25 5 ~ 30V

Потребление тока

≤ 80 мА

≤ 80 мА

≤ 80 мА

≤ 150 мА

Ток нагрузки

40 мА

40 мА

40 мА

60 мА

Высокая выходная мощность

Мин Vcc * 70%

Минимальный Vcc-2.5V

Минимальный Vcc-1.5V

Мин 3,4 в

Низкий выход

Макс 0,4 V

Макс 0,4 V

Макс 0,8 V

Макс 0,4 V

Время подъема Tr

Макс 1us

Макс 1us

Макс 1us

Макс. 200ns

Время осени Tf

Макс 1us

Макс 1us

Макс 1us

Макс. 200ns

Высокая частотная характеристика

300 кГц

300 кГц

300 кГц

300 кГц

Механические спецификации:

Максимальная скорость r/мин

Пусковой момент

Максимальная нагрузка оси

Воздействие

Анти-вибрация

3000

<0.05нм

Радиальная 25 N осевая 15N

50 г/11 мс

10 г 10-2000 Гц

Инерция момента

Рабочая температура

Температура хранения

Степень защиты

Вес

4x10.-8kgm 8kgm 2;

-40 ~ 85 °C

-40 ~ 85 °C

IP50

600 г
