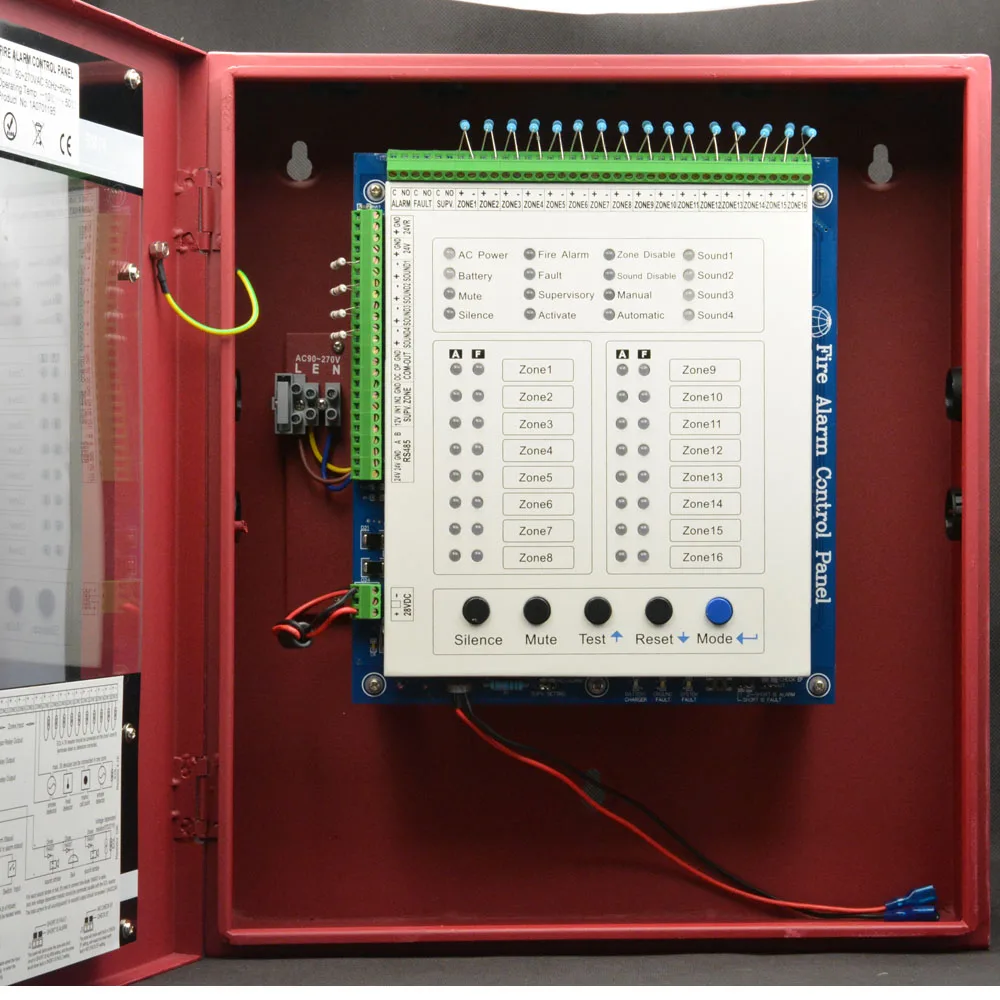

16 проводных зон, стандартная панель управления пожарной сигнализацией, поддержка детектора дыма Lpg, система самозащиты для домашней безопасности

Особенности продукта

16 зон B схемы запуска устройства (IDCs)

Все зоны принимают обычные детекторы и любое нормально открытое Контактное устройство

16 цепей Устройства уведомления класса B (NACs)

Одна форма-реле сигнализации

Одна Форма-реле неисправности

Одна Форма-Контрольное реле

3,0 Ампер мощности системы

Максимум 20 обычных детекторов в одной зоне.

Автоматическая/Ручная настройка режима позволяет пройти тест.

Каждая зона может быть отключена,

Звуковой выход может быть отключен.

Ручной активный звуковой выход включен.

Возможность сообщать о коротком и сломанном замыкании зон обнаружения.

Предназначен для двух герметичных свинцово-кислотных батарей с резервными батареями и запасом места.

Тестирование и отключение функций.

Можно подключить макс 32 репитер панелей RS485 связи por

Технические характеристики

Мощность переменного тока

90-270 В переменного тока, 50 Гц, 2,3 ампер

Размер провода: минимальный #14 AWG (2,0 mm2) с 600 в сопротивление изоляции

Батарея (только свинцово-кислотная)

Максимальная схема зарядки: нормальная плоская Charge-27.6V @ 0,8 ампер

Максимальная емкость зарядного устройства: 18 Ампер

Схемы устройства звукового выхода

Общие зоны сигнализации 1-16

Эксплуатация: все зоны класса B

Нормальное рабочее напряжение: Номинальное 24 В постоянного тока (пульсация = 100 мВ максимум)

Сигнал тревоги: порог 15 мА

Ток короткого замыкания: максимум 42 мА

Максимальное сопротивление петли: 100 Ом

В конце линии резистора: 4,7 K & frac12; Ватт

Циклический ток детектора достаточен для обеспечения работы двух тревожных детекторов в зоне

Ток в режиме ожидания: 7,26 мА

Три выхода реле

Диапазон контакта реле: 2,0 А @ 30 В постоянного тока (резистивный), 2,0 А @ 30 В переменного тока (резистивный)

Ненастраиваемая мощность 24 В постоянного тока

Максимальное напряжение пульсации: 10 mVRMS рабочее напряжение Номинальное 24 вольт

Общий ток постоянного тока, доступный от этого выхода до 500 мА

Рекомендуемый максимальный ток в режиме ожидания составляет 150 мА

Схемы

Входные схемы

Шестнадцать входных схем обеспечивают конфигурацию. Входные схемы 1-16 могут использоваться в качестве стандартных зон управления пожарной сигнализацией. Все шестнадцать схем инициирующих устройств принимают нормально открытые контактные устройства и двухпроводные детекторы дыма.

Выходные схемы

• Перестраиваемая выходная мощность 24 Вольт 1000 мА

• 24 вольт Nonresettable Мощность Выход 1000 мА

• Зарядное устройство 24 вольт (до 18 Ач батарей)

• EIA-485 порт (интерфейсы для аннунциаторов, графические аннунциаторы и модуль дистанционного реле)

Звуковые схемы (устройство уведомления)

Четыре цепи устройства уведомления.

Реле

Три сухих реле для системы сигнализации, проблемы системы и контроля предоставляются стандартными. Контакты рассчитаны 2,0 ампер @ 30 В постоянного тока (резистивная) и 2,0 ампер @ 30 В при переменном токе (резистивная).

EIA-485 порт

Совместимый с EIA-485 порт поддерживает до 32 панелей повторителя.

Зарядное устройство для аккумулятора

Зарядное устройство будет заряжать до 18 Ач батарей. Панельный шкаф вмещает максимум 7 Ач батарей. Внешняя коробка должна держать 18 Ач батарей. Зарядное устройство рассчитано на максимальный ток 500 мА.
