RS485 ретранслятор обычный пульт дистанционного пожарной сигнализации Annunciator панель 16 зон дисплей ретранслятор панель для системы сигнализации

1,1 Особенности продукта
Панели имеют следующие ключевые особенности:
16 обычных зон отображения ретранслятора.
1 выходное реле пожарной сигнализации и 1 выходное реле неисправности.
1 выход пожарной сигнализации с 24VDC.

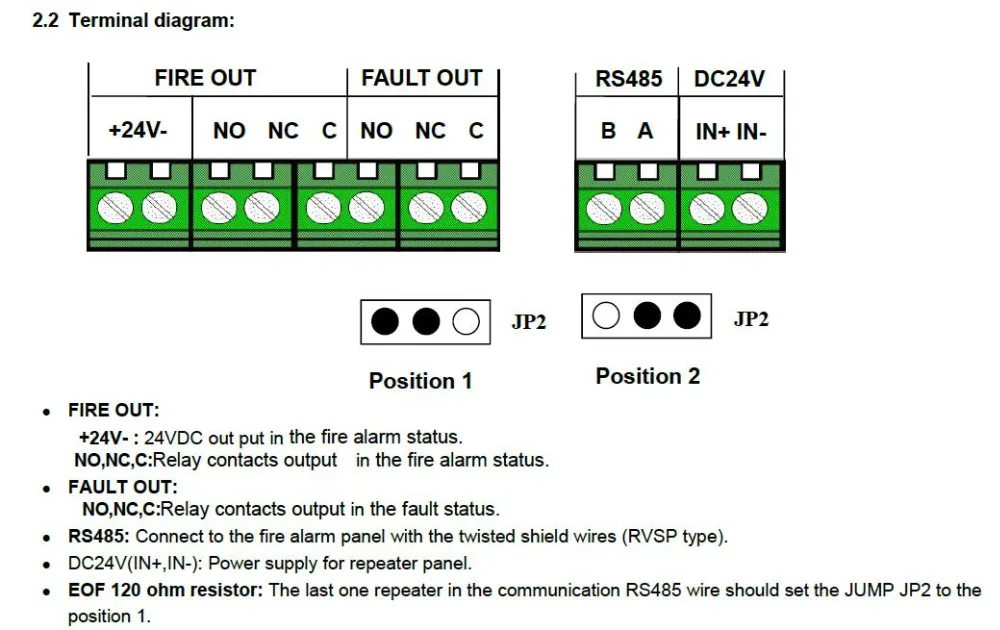

1 RS485 может подключаться к другой панели.
1,2 Технические характеристики
Источник питания: 16VDC до 30VDC
Сила тока: ток в режиме ожидания: ≤ 15 мА, Ток тревоги: ≤ 75 мА
Контактная мощность реле: 2A @ 24VDC
Уровень зуммера: 80 дБ @ 1 м.
Уровень защиты: IP55
Режим связи: RS485 (провода: RVSP тип, 1.0MM2 до 2.0MM2)

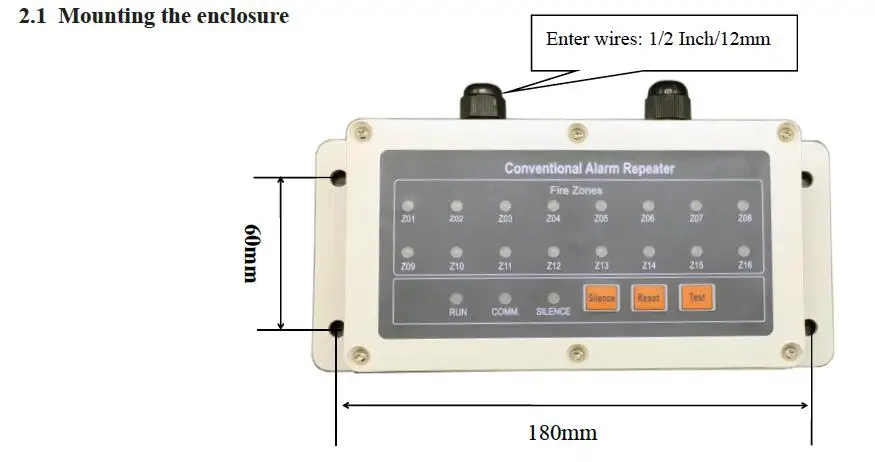

Размер корпуса: 200 мм (Ш) * 91 мм (В) * 45 мм (Д)
Материал корпуса: ABS, белый
Вес: 350 г.
Отверстие входных проводов: 1/2 дюйма (12 мм)

1,3 индикация состояния ретранслятора и кнопка работы
Состояние пожарной сигнализации: когда происходит пожарная сигнализация, соответствующий красный светодиодный индикатор зоны мигает и внутренний
Звуковой сигнал. Когда кнопка «тишина» нажата, светодиодный индикатор аварийной зоны стабильно горит, и звуковой сигнал заглушен.
Когда появляется еще одна новая пожарная сигнализация, новый светодиодный сигнал зоны и звуковой сигнал снова. В ОГНЕ
Состояние сигнализации, реле пожарной сигнализации «fire OUT», активное и выходное реле «NO, NC, C» и 24vdc питание
Выход.
Состояние неисправности: когда происходит событие неисправности, желтый светодиодный мигание соответствующей зоны и внутренний
Звуковой сигнал. При нажатии кнопки «тишина» светодиодный индикатор зоны неисправности горит постоянно, и звуковой сигнал заглушен.
Когда происходит другое новое событие неисправности, новый желтый светодиодный сигнал зоны и звуковой сигнал снова. В
Состояние аварийной сигнализации, оповещение о неисправности «отключение» реле активное и выходное «Нет, NC, C» релейные контакты.
Нормальное состояние: когда Панель пожарной сигнализации возгорает или аварийное событие восстановлено, Панель пожарной сигнализации отправит

Команды, чтобы ретранслятор был в нормальном состоянии.
Светодиодный индикатор: светодиодный индикатор «RUN» будет держать светильник в постоянном состоянии, когда источник питания находится в нормальном состоянии.
COMM. Светодиодный: «COMM.» светодиодный мигнет один раз от трех до пяти секунд в обычной связи
Статус.
Светодиодный индикатор тишины: в состоянии пожарной или аварийной сигнализации нажмите кнопку «тишина» светодиодный индикатор «тишина»
Вкл.
Тестовая лампа: в нормальном состоянии нажмите кнопку «Тест», чтобы провести испытание лампы.
Звук тишины: при пожаре или неисправности нажмите кнопку «тишина», чтобы заглушить звук будильника.
Сброс: в режиме «тишина» нажмите кнопку «сброс», как только повторитель вернется к нормальному
Статус.
