ZKG-AN тип Миниатюрный магнитный порошок сцепления ZKG-50AN ZKG-5AN ZKG-10AN ZKG-20AN ZKG-100AN Магнитный порошковый тормоз

Магнитный порошковый клатч передает крутящий момент в соответствии с электромагнитным принципом и с использованием магнитного порошка. Он имеет линейную связь между током возбуждения и крутящим моментом передачи. Он может передавать определенный крутящий момент независимо от скольжения и имеет преимущества быстрой реакции, простой конструкции, без загрязнения, без шума, без вибрации и энергосбережения. Это многоцелевой, превосходный компонент автоматического управления. Магнитные порошковые тормоза широко используются для торможения, испытания мощности и разматывания напряжения для различных целей в различных машинах. Магнитные порошковые муфты широко используются для пуска буфера, защиты от перегрузки, регулирования скорости, контроля натяжения намотки в намоточных системах и т. д.

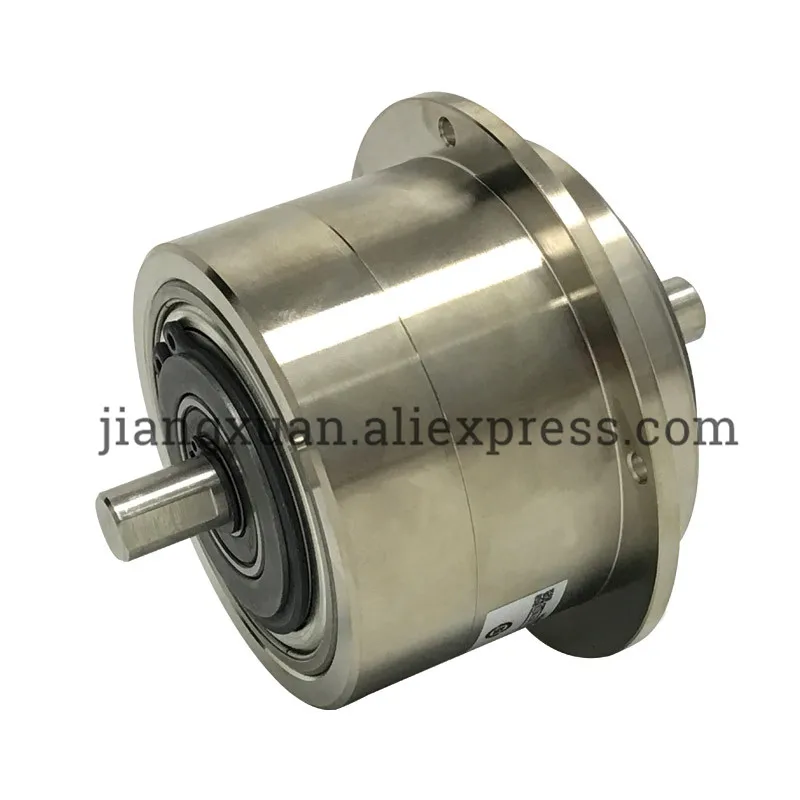

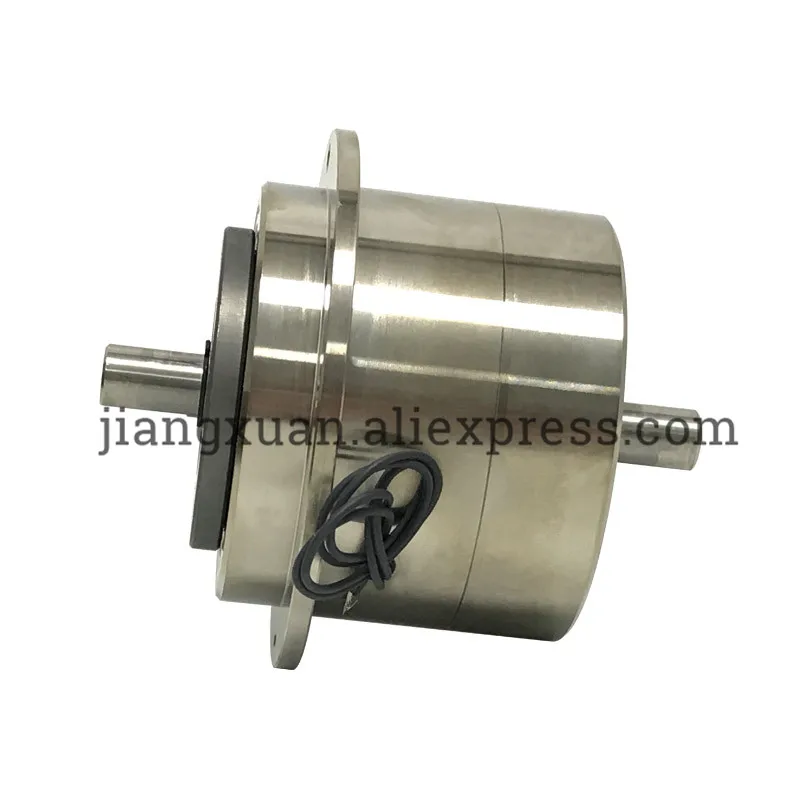

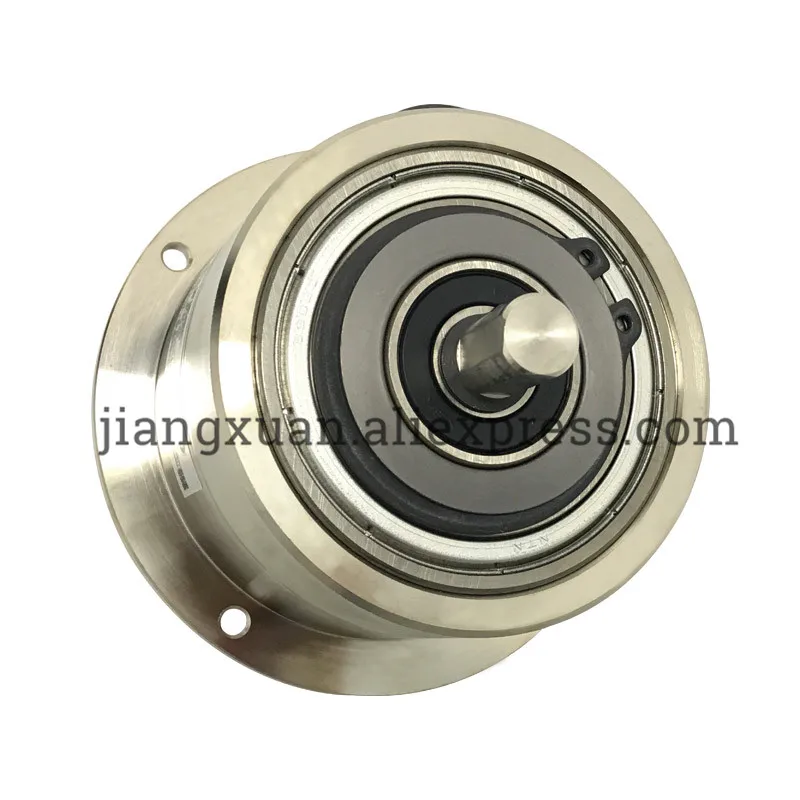

Модель: ZKG-50AN

Крутящий момент: 5 нм

Номинальное напряжение: DC24V

Номинальный ток (75 °C): 0,8 A

Потребляемая мощность (75 °C): 19,2 Вт

Сопротивление катушки (75 ° C): 30,1

Применение:

Магнитная Порошковая муфта (магнитный порошковый тормоз) используется для контроля напряжения, защиты от перегрузки, динамометрического погрузчика и т. д., таких как печатная машина, бумажная машина, намотка, машина для волочения проволоки, металлический календарь, машина для обработки пленки, текстильная техника и т. д.; Двигатель, гидравлический редуктор, И т. Д. Загружаются во время погрузочного эксперимента.

Характеристики:

Модель спецификации

Крутящий момент

Номинальное напряжение (DCV)

Номинальный ток

Сопротивление катушки

(Н. М)

(A /75 °C)

(Ом/75 °C)

ZKG-5AN

0,5

DC24V

0,35

68,6

ZKG-10AN

1

DC24V

0,47

50,9

ZKG-20AN

2

DC24V

0,55

42,9

ZKG-50AN

5

DC24V

0,8

30,1

ZKG-100AN

10

DC24V

1

24

Основные характеристики:

1. Характеристики крутящего момента возбуждения

Ток возбуждения в основном Линейный с крутящим моментом, и величина крутящего момента может управляться путем регулировки тока возбуждения.

2. Характеристики крутящего момента

Крутящий момент не зависит от скорости и остается постоянным. (Когда ток возбуждения является постоянным, крутящий момент не зависит от изменения скорости в допустимом диапазоне скорости скольжения) нет разницы между статическим крутящим моментом и динамическим крутящим моментом.

3. Характеристики нагрузки

Допустимая сила скольжения магнитного порошкового тормоза является фиксированным значением, когда состояние рассеивания тепла является постоянным. Когда выбран фактический выбор, практическая мощность скольжения должна быть в пределах допустимой мощности скольжения. При использовании высокой скорости, уменьшите крутящий момент.

4, выбор

Выбор магнитного порошкового тормоза и магнитного порошкового сцепления Обычно выбирается в соответствии с максимальным крутящим моментом, требуемым для передачи, И обратите внимание, чтобы убедиться, что фактическая мощность скольжения должна быть меньше допустимой мощности скольжения технических параметров, и больший запас может продлить срок службы.

При отсутствии подвижного механизма изделие с максимальным напряжением, требуемым для обмотки материала, и максимальным радиусом обмотки не должно превышать номинальный крутящий момент тормоза.

Выбор магнитного порошкового сцепления зависит от его положения. Под предпосылкой соответствия мощности скольжения, магнитный порошковый клатч может быть установлен на высоком уровне скорости, и может быть выбран меньший размер. Если он не подходит, его следует разместить на низкой скорости (средней или задней) механизма. Чтобы увеличить рабочий крутящий момент, чтобы уменьшить скорость без расстояния.

Пожалуйста, нажмите здесь:Так как ниже приведена таблица других спецификаций. Пожалуйста, выберите подходящий вам стандарт.
